UNIVERSIDADE FEDERAL RURAL DO RIO DE JANEIRO – UFRRJ
Instituto de Tecnologia – Departamento de Engenharia
Disciplina Levantamentos Topográficos Altimétricos – IT 117

EXERCÍCIO

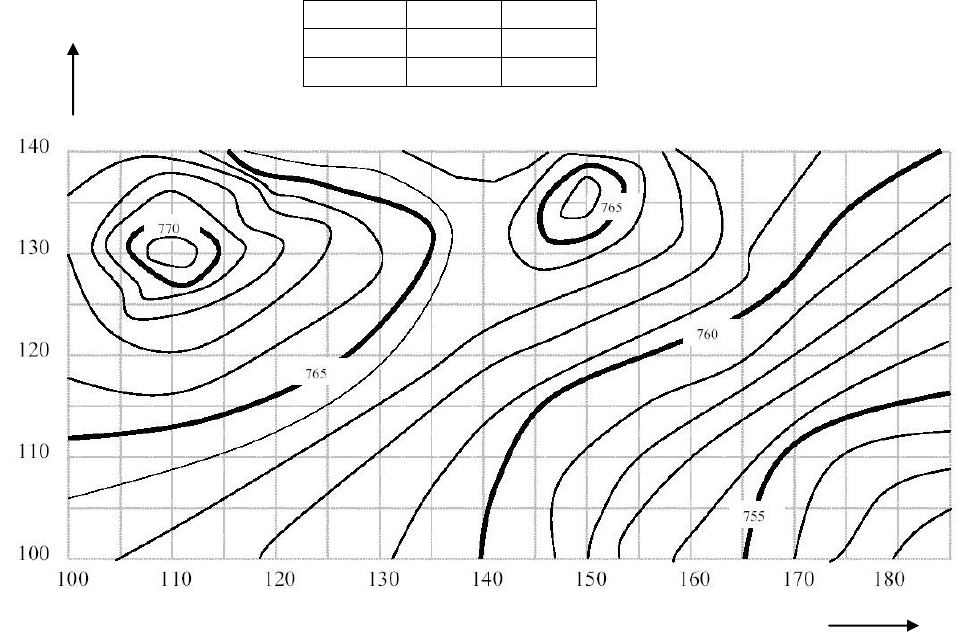

Dada a representação do relevo de uma área que contém, dentre outros, os
pontos A e B que tem suas coordenadas planimétricas apresentadas na tabela
a seguir, pede-se:

a) A escala da representação planimétrica dada abaixo e o valor da
eqüidistância vertical (em metros) das curvas de nível;
b) Considerando um alinhamento formado pelos pontos A e B e que contém um
ponto X distante 27 metros do ponto A, calcular o valor, em metros, da cota do
ponto X;
c) A declividade máxima no trecho AB, expressa em porcentagem e também
em valor angular;
d) A cota (em metros) do ponto X’ do greide (correspondente ao ponto X do
terreno) para que a declividade de A para X’ seja de + 20%;
e) Traçar o perfil do alinhamento AB. Utilizar para o eixo das distâncias
horizontais a escala 1: 1000 e para o eixo das cotas a escala 1: 100;
f) Lançar, sobre o perfil, o greide com inclinação de + 20% de A para B e obter
o valor das cotas vermelhas com seu sinal convencional para alturas de corte e
de aterro;
g) Traçar uma estrada entre as regiões de A para B com declividade constante
de 7%;
g) Propor uma declividade alternativa de forma a melhorar (suavizar) o traçado
dessa estrada.








Ponto X (m) Y (m)
A 155 110
B 110 130
X (m)
Y
(m)
