Claudio Leite da Silva Júnior
Manoel
Samantha Maria Spagnol Esteves
Turma: A

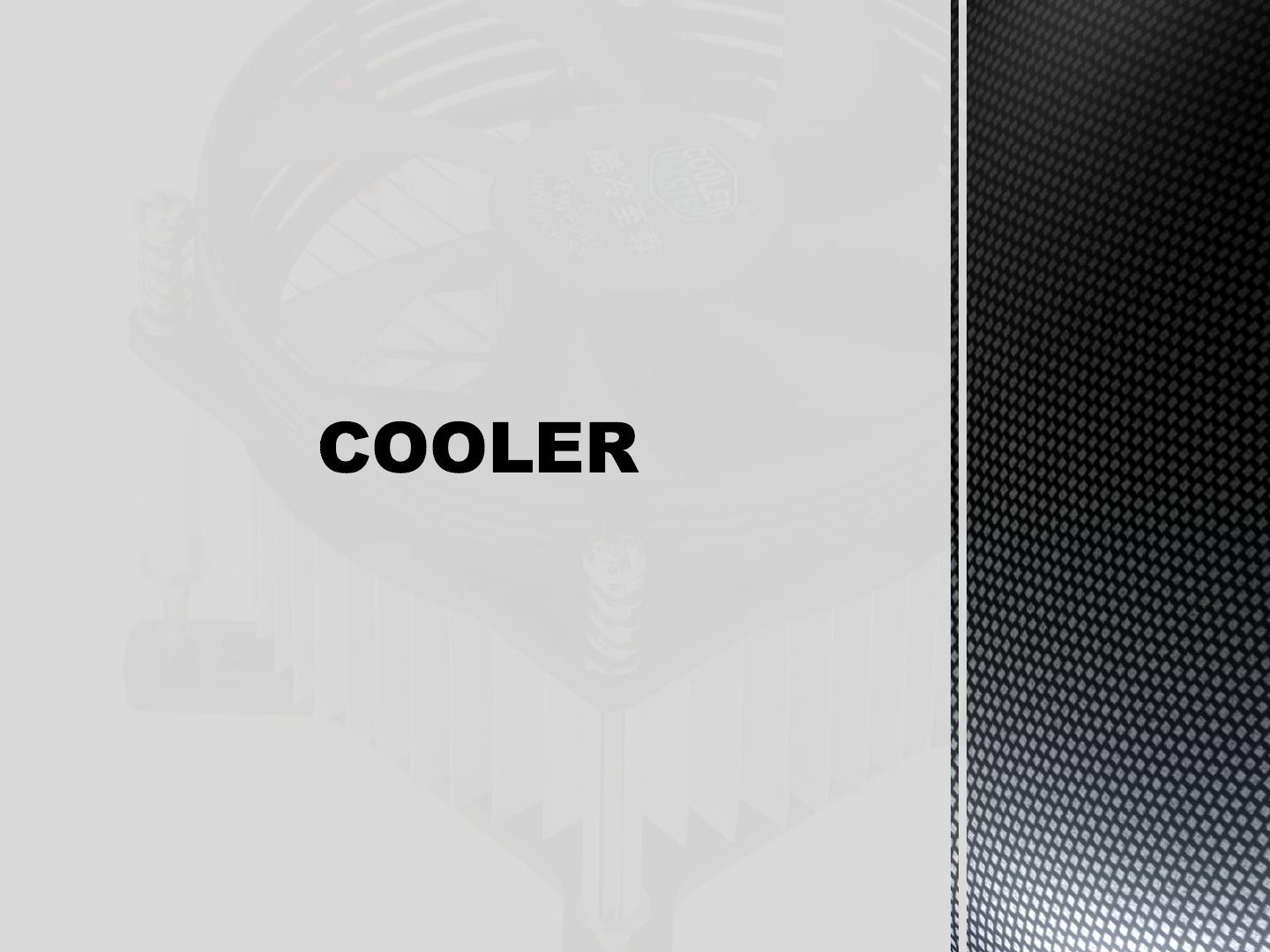

COOLER
COOLER
Do inglês: “refrigerador” é um sistema de arrefecimento.
Usado em diversos tipos de hardwares eletrônicos com o objetivo de evitar a sobrecarga de calor que estes componentes geram.
 Microprocessadores de placas de computadores, por exemplo, realizam milhões de cálculos por segundo e o seu funcionamento só é possível com um sistema de cooler adaptado ao componente.
Muitas vezes o dispositivo externo à CPU é usado simultaneamente para refrigerar o processador, partes da placa-mãe como os chipsets (ponte norte e ponte sul) e reguladores de tensão, além de memórias e partes da placa de vídeo como a GPU (processador gráfico).
A SEGUIR...
ALGUNS MODELOS DE COOLER
Air-cooler
Liquidcooler
Heat Pipe
FAN (Ventilador ou Ventoinha).

As maiorias dos modelos possuem um único sentido de giro (horário).
Entrada pela parte Côncava das pás e a Saída do ar pela parte Convexa de maneira axial em movimentos circulares.
O Tipo de material utilizado na fabricação, desenho das pás e o tamanho podem influenciar no volume de ar projetado.
Pasta Térmica.
Aplicado entre o Cooler e o processador;
Auxilia na condução de calor entre o Processador e a base de contato do Cooler
COMPOSIÇÃO
O sistema Aircooler consiste nas seguintes partes:
Composto por um Fan, ventilador polimérico ou Ventoinha;
Dissipador metálico em Alumínio ou outras ligas metálicas em forma de aletas espaçadas.
O sistema Liquidcooler consiste nas seguintes partes:
Liquid block ou Block (bloco): são peças fabricadas em cobre (mais comum) ou alumínio e são responsáveis pela transferência de calor dos componentes do computador para o líquido. Ficando sobre o processador ela é quem vai trocar calor com o processador e com o líquido, ou seja, o processador esquenta o block e o líquido esfria o block, mantendo assim o processador em uma baixa temperatura;
Radiador : responsável pelo resfriamento do líquido que vem do block.
Fan: ventiladores ou ventoinhas que forçam o ar contra as aletas e dutos do radiador, fazendo a troca de calor do líquido com o ambiente;
Bomba: força a circulação do líquido através de um circuito fechado.
Reservatório: responsável por alocar o "fluido" do liquid cooler e fazer a passagem do líquido para os demais componentes por meio de mangueiras;
O sistema Heatpipe consiste nas seguintes partes:
Tubulação Selada para o armazenamento parcial do líquido e dos gases produzidos;
Principais materiais utilizados na construção da tubulação “ Cobre ou Alumínio”;
Dissipador metálico em forma de aletas espaçadas.
Fan, Ventilador Polimérico ou Ventoinha.
DEMAIS COMPONENTES
Fittings/Nozzles (conectores): normalmente feitos de plástico ou níquel ou algum metal recoberto por níquel ou uma liga de níquel-cromo. Os diâmetros mais utilizados são os de 3-4/3-8" ou 1-2/1-4" polegadas e são conectados às mangueiras;
Mangueiras: são responsáveis por interligar as peças do liquid cooler e fazer a passagem do líquido até os componentes;
Fluido/Coolant (líquido): é através do líquido que o sistema liquid cooler refrigera os componentes do computador, também chamado de fluido, é recomendável usar água destilada e se possível adicionar aditivos para radiadores que são usados em carros etileno glicol.
FUNCIONAMENTO
No funcionamento do Aircooler existe um ponto de contato entre o processador e o dissipador de calor, este dissipador conduz o calor através das aletas para o mais longe possível do ponto de contato com o processador e a fan mantém uma ventilação diretamente sobre as aletas auxiliando na dissipação do ar quente.
No funcionamento do Liquidcooler existe uma circulação impulsionada, forçada pela bomba elétrico-hidráulica através de mangueiras levando o líquido através do reservatório para o bloco (Block) fixado sob o processador, até o radiador, e neste radiador com o auxilio do Fan (Ventoinha) esfriam o liquido que refaz o mesmo processo de circulação. Recomenda-se a utilização de água destilada e na grande maioria dos casos também é utilizado fluido de radiador usado em automóveis (etileno-glicol) para evitar danos aos liquidblocks e ao radiador devido a eletro-corrosão.
No funcionamento do Heatpipe existe um ponto de contato entre o processador e o dissipador de calor além dos tubos de metais específicos que contém uma conformidade interna, estrutura, tipo e forma do material, com a função de armazenar o líquido. Tanto a tubulação quanto o dissipador conduz o calor através das aletas mantém o calor o mais longe possível do ponto de contato com o processador, é válido ressaltar ainda, que a tubulação ao receber a incidência do aquecimento latente muda o estado da matéria deste líquido dentro da tubulação para vapor e uma vez resfriado torna a se condensar dentro da tubulação e assim como nos aircoolers a fan poderá conduzir a ventilação diretamente sobre as aletas resfriando e auxiliando na dissipação do ar quente.
VANTAGENS
Aircooler

É o sistema mais comum encontrado no mercado;
Baixo custo;
Menor tamanho;
Fácil instalação;
Fornecido nos computadores mais básicos com processadores fabricados pela INTEL e AMD.
Liquidcooler

Mais silencioso que os sistemas Aircooler e Heatpipe;
Totalmente ou parcialmente instalado dentro do gabinete dos computadores;
Baixas temperaturas, isso por que, o líquido utilizado no sistema é um melhor condutor térmico do quê o ar, fazendo com que o sistema passe a trabalhar de forma mais silenciosa do quê o aircoling;
Melhores resultados de overclocking, pois o processador passa trabalhar numa temperatura menor, aumentando a vida útil do processador.

Heatpipe

Mais silencioso que o sistema Aircooler;
Melhor controle da temperatura do Processador que o sistema Aircooler;
Fácil instalação;
Fornecido nos computadores intermediários, com processadores fabricados pela AMD.

DESVANTAGENS
Aircooler

Temperatura de trabalho elevada;
Aquecimento dos componentes precocemente;
Acumulação de poeira e outros detritos na Fan;

Heatpipe

Custo elevado;
Tamanho elevado do Hardware em relação ao Gabinete;
Maior tamanho dos componentes e da Fan;
Maior Barulho e Acumulação de poeira e outros detritos na Fan.

Liquidcooler

Alto custo;
Vazamentos, “Um sistema bem montado tem risco praticamente zero de vazamento, mas mesmo assim é utilizado fluido que não conduz eletricidade, em caso de vazamento, não há perigo de curto-circuito causado pelo fluido. Para isso é utilizado água deionizada, ou seja, 100% pura que tem uma resistência elétrica altíssima, assim os perigos de um liquidcooler são quase nulos.
Sistema mais complexo para instalação se comparado ao Aircooler e Heatpipe
