Sistemas Discretos – Controladores “Deadbeat”1

O controlador deadbeat é um controlador clássico cujos ganhos são definidos através de
tabela caracterizada peloa ordem do sistema e pela sua frequência natural normalizada.
A resposta de tipo deadbeat tem as seguintes características:
1. Erro nulo em regime permanente,
2. Tempo de estabelecimento mínimo,
3. Tempo de subida mínimo,
4. Sub e sobre-ultrapassagem inferior a 2%.
Consideremos um processo de ordem n. Então o tempo mínimo de estabelecimento
será igual a nT, o problema a ser resolvido é obter o controlador D(z), que, para uma
entrada R(z), em degrau, ou seja, a resposta seja: y(k) = r(k) = 1 para k ≥ n, com: u(k)
= u(n) para k ≥ n.

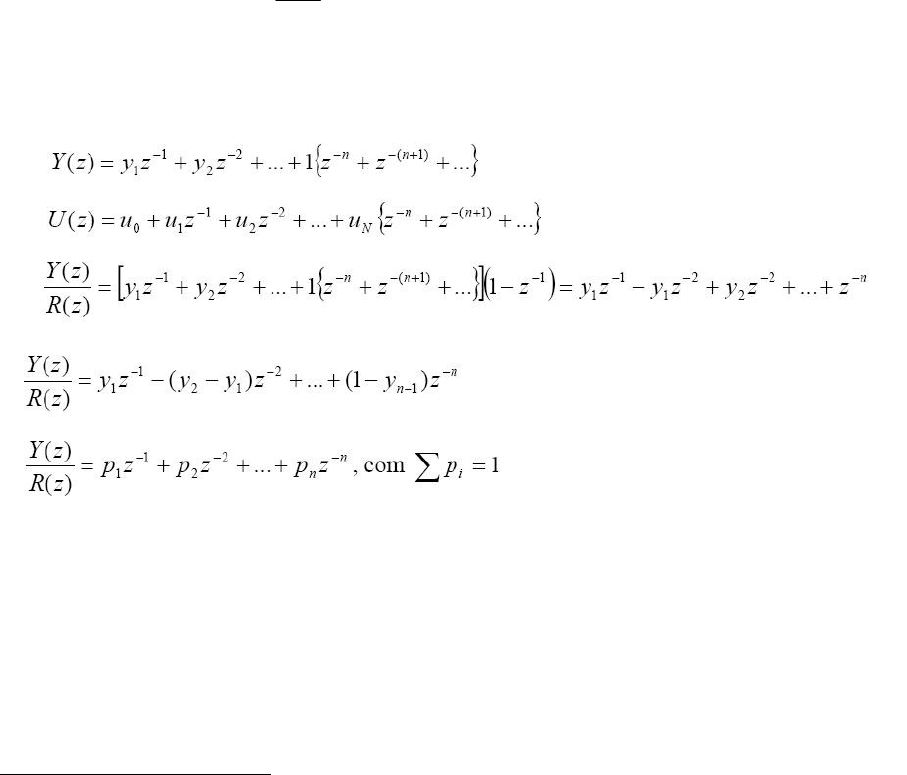

Considerando que )(
)()(
zR
zY
zM = e como ( ) 11( ) 1R z z −−= − , pode-se escrever: Notar que
Y(z)=R(z) para k≥nT, com T=1 e U(z) estabiliza a partir desse instante, quando uk=uN,
para k ≥ nT, ou seja:

Notar a operação de normalização Σpi = 1
De igual forma:

1
 “Deadbeat” traduz-se frequentemente por «pancada morta». Os espanhóis referem-nos como «Control por
Establecimiento Finito (DeadBeat)». Os brasileiros usam o termo «controlador deadbeat». Alguns portugueses
traduzem por controladores de resposta mínima.

Podemos escrever as FTD em malha fechada e em malha aberta da seguinte forma:

Consideremos, ainda,

Ou seja







Notar o ∑pi unitário e ∑qi igual a un (n ≥ 2).

Nota: Neste caso, o sistema “demorou” dois instantes para atingir o regime
permanente, enquanto que o sistema do TPC (ver página seguinte) atingiu-o apenas
em um instante de amostragem (ordem do sistema).
Ver: <http://lorien.ncl.ac.uk/ming/digicont/control/digital3.htm>



TPC:
1 - Simular no Simulink (!) o modelo da figura abaixo.
2 – Manualmente, calcular os valores das variáveis u e y, durante os 4 primeiros
instantes da simulação. (Nota: Discretize o sistema usando a fórmula de Tustin e
depois ignore os zoh (zero horder hold).
