Teoria das Estruturas 2 aula 10

Prévia do material em texto

1a Questão

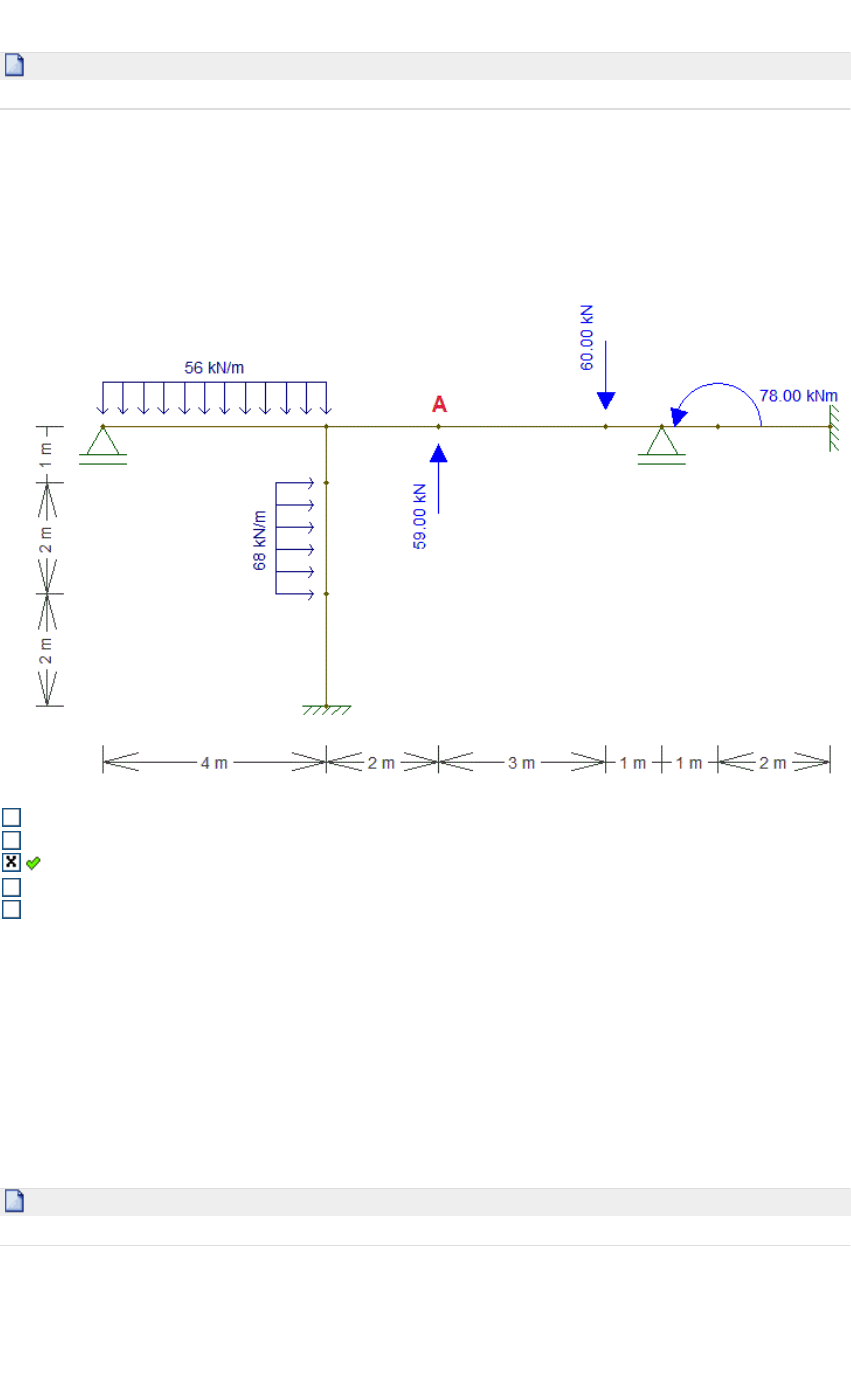

Obter o momento fletor na seção A, da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4



MA = -74,07 kNm

MA = 74,07 kNm
 MA = -72,07 kNm

Nenhuma resposta acima

MA = 72,07 kNm


Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças;
Método da Deformação ou Método Matricial).



 2a Questão


Obter o momento fletor na seção A, da estrutura hiperestática abaixo:
Dados:
E = 8000 MPa
Seção transversal da viga = 150mm x 550mm


 MA = -18,15 kNm

MA = -19,15 kNm

Nenhuma resposta acima

MA = 19,15 kNm

MA = 18,15 kNm


Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças;
Método da Deformação ou Método Matricial).



 3a Questão


Obter o momento fletor na seção A (pelo lado direito), da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4



MAdireito = -16,20 kNm

Nenhuma resposta acima

MAdireito = 16,20 kNm
 MAdireito = -13,20 kNm

MAdireito = 13,20 kNm


Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças;
Método da Deformação ou Método Matricial).



 4a Questão


Obter o momento fletor na seção A, da estrutura abaixo, conforme mostra a figura.
Dados:
J = 1,00 mm4 (em toda a estrutura)
E = 100000 MPa


 MA = 26,98 kNm

Nenhuma resposta acima

MA = 28,98 kNm

MA = -36,98 kNm

MA = -26,98 kNm


Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças;
Método da Deformação ou Método Matricial).



 5a Questão


Obter o valor da normal na barra CD, da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4



NCD = -220,29 kN

NCD = 210,29 kN

NCD = 220,29 kN

Nenhuma resposta acima
 NCD = -210,29 kN


Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças;
Método da Deformação ou Método Matricial).



 6a Questão


Obter o momento fletor na seção B, da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4


 MB = 634,52 kNm

MB = -834,52 kNm

MB = -734,52 kNm

MB = -634,52 kNm

MB = 734,52 kNm


Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças;
Método da Deformação ou Método Matricial).



 7a Questão


Obter o momento fletor na seção A, da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4



MA = 10 kNm

MA = -10 kNm

MA = 20 kNm
 MA = 0 kNm

MA = -20 kNm


Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças;
Método da Deformação ou Método Matricial).



 8a Questão


Obter o momento fletor na seção A, da estrutura hiperestática abaixo:
Dados:
E = 100000 MPa
I = 1 mm4



MA = -33,09 kNm

MA = -38,09 kNm
 MA = 38,09 kNm

MA = 32,09 kNm

Nenhuma resposta acima


Explicação:
Usar 5 casas decimais.
Escolha qualquer método para resolver essa estrutura hiperestática (Processo de Cross; Método das Forças;
Método da Deformação ou Método Matricial).
