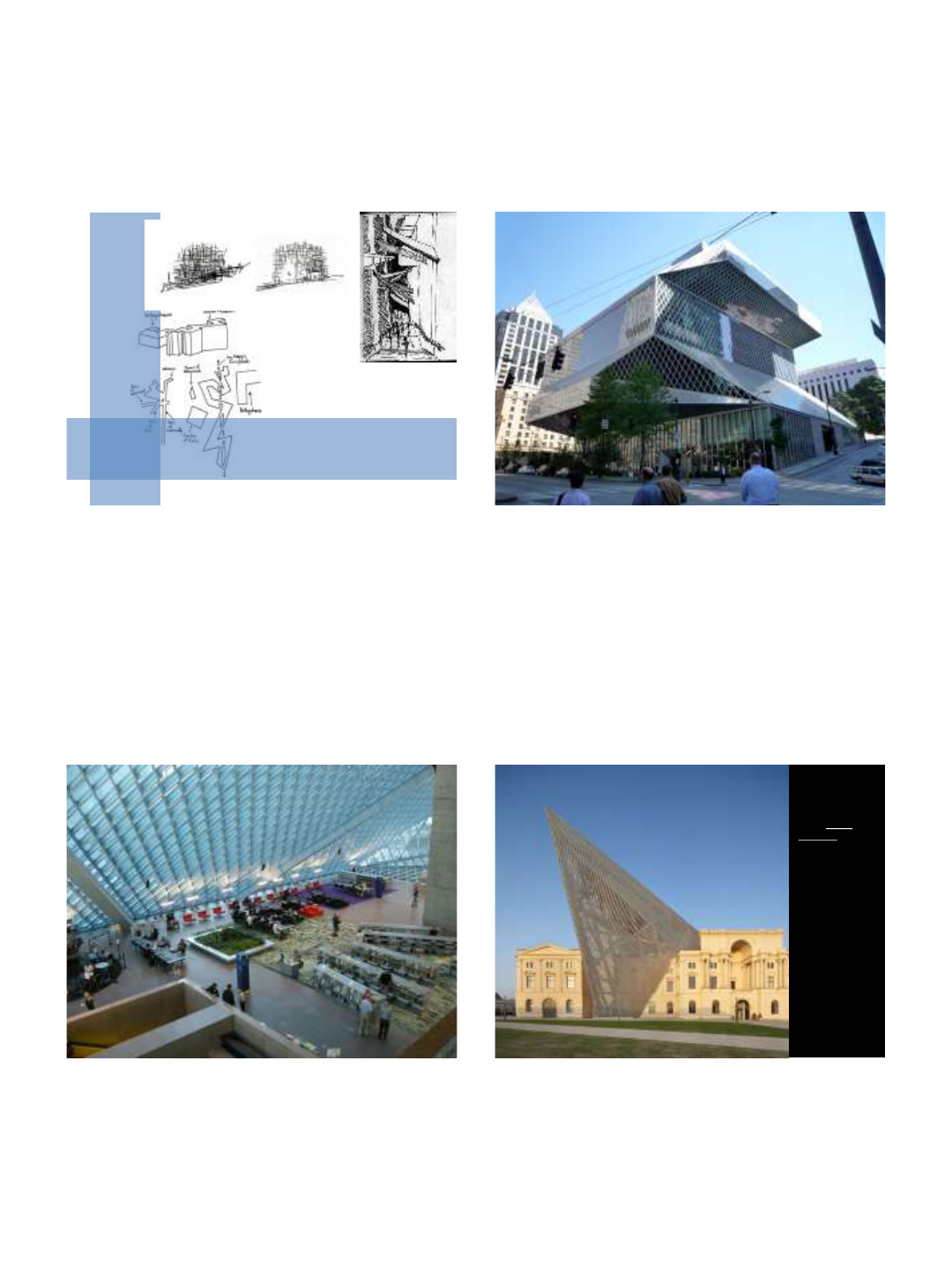

COMPLEXIDADE, CONCEITO, DIAGRAMAS
BIBLIOTECA PUBLICA DE SEATLE - OMA
Museu de História
Militar de
Dresden,
Alemanha
Autor: Daniel
Libeskind
17/02/2019
2
MUSEU JUDAICO DE BERLIM
DANIEL LIBESKIND
A complexidade do processo de concepção projetual
O início do desenvolvimento de um projeto:
definição do problema
• análise dos imperativos do projeto: as necessidades programáticas,
a herança cultural, as características climáticas e do sítio, e os
recursos e materiais disponíveis.
interpretação do problema
• uma vinculada ao funcionalismo europeu, na qual a resolução se
relaciona aos dados objetivos;
• na relação mais complexa, existe uma conceituação desse
problema que é resolvido através de idéias vinculadas a um
conceito geral.
De acordo com Mahfuz, 1995
NOÇÃO DE TODO CONCEITUAL
Séc. XX (anos 60) a complexidade em arquitetura impõe-se de forma
marcante
Fatores:
• aumento do tamanho dos projetos, grandes problemas antrópicos não
• resolvidos (trânsito, poluição, problemas oriundos dos produtos de
projeto),
• aumento dos níveis de hierarquia, e outros.
busca de métodos para a elaboração de
projeto agora entendido como um
processo
sistematização do trabalho em equipe e a
aplicação da informática
PROJETO E CONCEITO
17/02/2019
3
“(...) embora partes do processo de produção do projeto possam estar
sujeitas a uma sequencia de procedimentos, o processo inteiro jamais
poderá se enquadrar neste modelo, e, portanto, as metodologias não se
sustentam enquanto sistemas universais, embora seja obrigatório conhecê-
las, pois a nenhum arquiteto é permitida a ignorância sobre a experiência
acumulada que compõe a história da arquitetura”
Mario Biselli. Teoria e prática do partido arquitetônico.
A história é rica em exemplos do interesse em resumir o projeto a um processo
linear, possuidor de uma técnica de realização passo a passo, como montar uma
maquina, como cultivar soja, primeiro isto, depois aquilo e aquilo e aquilo outro, e
assim por diante numa sequencia de procedimentos idêntica a tantas outras
técnicas e disciplinas inventadas pelo homem.
Mario Biselli. Teoria e prática do partido
arquitetônico.
Entende-se como conceito a ideia original e genérica sobre a maneira
de resolver espacialmente um tema de arquitetura.
O conceito revela o julgamento, o entendimento e a opinião do
arquiteto sobre o tema e suas intenções a respeito do resultado de
seu trabalho, que se manifestará como obra construída.
O conceito fundamenta a concepção do projeto arquitetônico, que
constitui a formulação primeira da sua proposta de solução
espacial e técnica e encaminha a definição do partido arquitetônico.
17/02/2019
4
• Desenvolvimento do espírito crítico
• Vinculação da experiência alheia - exame e estudo de obras nas
quais se reconheça como dados do projeto foram entendidos e
valorizados pelos arquitetos, a que intenções suas decisões se
vinculavam, em um momento histórico especifico
Fatores que contribuem para a arte de projetação arquitetônica
Para desenvolvimento e formação do conceito em si, Tim McGinty afirma que há cinco
formas em que esse pode ser definido:
1) Analogia, em que o arquiteto se inspira em outras obras já existentes, seja pelo seu
aspecto físico ou pela apropriação de uma solução de algum problema semelhante;
2) Metáfora, em que o foco da inspiração é algo mais abstrato, não edificações
concretas.
3) Essências, que busca as visões aprofundadas e internas do projeto, sempre indo de
encontro às suas origens;
4) Conceitos programáticos, que consiste na resolução dos problemas principais do
projeto, sendo que este continue com um enfoque programático inspirado;
5) Ideais, que consiste na criação de conceito próprio, sem se basear em nada
concreto ou ter um ponto de referência.
O projeto começa pelos dados objetivos caracterizados pelo programa, que
é modificado por meio de uma imagem, definida por conceitos vinculados
às diferentes dimensões presentes na projetualidade da arquitetura em
geral. Essa conceituação leva ao todo conceitual, o qual, posteriormente, é
materializado através de um partido.
TODO CONCEITUAL
• algo que ainda não tem forma, não tem presença, é
impessoal e existe apenas na imaginação
17/02/2019
5
Todo conceitual partidoorganização
Todo construído (materialidade)
Dimensão tecnológica
- Questões quanto estrutura utilizada
•Inserção de alguns elementos arquitetônicos
•Transgressão do todo conceitual
•Elaboração de diagramas
PROCESSO - PROJETO Seattle Public Library (2004)
"Novas bibliotecas não reinventam ou modernizam a instituição
tradicional; eles (arquitetos) meramente empacotam de uma nova
maneira“
Rem Koolhaas
A biblioteca como conhecemos está ameaçada, um conceito de
milhares de anos está prestes a ser devorado por inimigos em
potencial, sua insistência em apenas um tipo de literatura já não
é suficiente para atrair a população, seu conceito ficou cego
perante as novas formas de informação que emergem e
dominam mais e mais a nossa cultura, especialmente pela sua
eficiência e apelo.
a biblioteca na contemporaneidade...
Se a biblioteca não tomar uma postura veemente de
orquestrar a coexistência de todas essas novas
tecnologias, para coletar, condensar, distribuir, ler e
manipular a informação, seu fim e a sua fidelidade
inquestionável pelo livro irão perder a força.
17/02/2019
6
Para Koolhaas a ambição do projeto, é a
biblioteca deixar de ser uma instituição
totalmente dedicada aos livros, mas um
galpão de informações, onde todas as
mídias - novas e velhas – são apresentadas
em um regime equalitário.
Em uma era que a informação pode ser
acessada facilmente, é necessário que
exista um lugar onde o acesso físico e
virtual seja possível, onde exista o
profissionalismo para apresentar e interagir
com a nova e velha informação.
cinco plataformas
Aparentemente desgovernável de funções e mídia .
Os espaços de transição entre pisos são áreas onde
existe a organização entre as funções, como áreas
publicas da cidade, ou a rua, que organiza os diversos
edifícios de funções diferentes da metrópole, uma área
comum, aberta para todos e as diversas interações. A
organização interna faz com que a biblioteca se torne um
espaço da cidade, uma célula no organismo interno, uma
praça interna, freqüentada por todos habitantes da
metrópole, não apenas aqueles interessados em seu
conteúdo, como estudantes, leitores e acadêmicos, mas
também transeuntes que são atraídos por um ambiente
relaxante e social.
ADMINISTRAÇÃO
LIVROS
CONFERÊNCIAS-
TREINAMENTOS
REUNIÕES
AULAS
PESSOAL-
CONSULTAS-
MULTIMIDIA
ESTACIONAMENTO
SERVIÇOS:
FOTOCÓPIAS
Cinco plataformas
17/02/2019
7
Espaços de transição
Organizadores
Como uma rua
17/02/2019
8
17/02/2019
9
A Casa da Cascata (1936) do arquiteto Frank Lloyd Wright, conceito de
integração com o meio em que a casa foi inserida.
ROBERT VENTURI
http://zakumialves.wordpress.com/estadios/
O estádio de futebol Soccer City, localizado no
sudoeste de Johanesburgo, África do Sul, foi
reformado pelo escritório Boogertman Urban
Edge. Teve seu desenho inspirado no calabash, o
tradicional vaso artesanal africano.
conceito de leveza no Museu de Arte Contemporânea de Niterói - RJ.
17/02/2019
10
The Basket Building
O prédio em forma de cesta de piquenique fica em Ohio, nos EUA, e é sede da
Longaberger Company, empresa que fabrica justamente cestas de piquenique. Com
sete andares, o edifício recebeu em 1997 o Build Ohio Award, por conta da solução em
gesso sintético, adotada na construção. O prédio tem estrutura em aço e um interior
rico em detalhes, com piso em mármore no átriode onde parte uma cinematográfica
escadaria. Seu formato remete, especificamente, ao modelo de cesta mais vendido
pela companhia.
China Piano House
Ideia dos engenheiros da Universidade de Ciência e Tecnologia de Hefei,
capital de Anhui, uma província da China. Eles criaram o prédio em
formato de piano para servir como centro de estudos musicais para os
alunos da universidade local, que têm a opção de morar temporariamente
no edifício. Para completar a literalidade, a escada do edifício tem
formato de violoncelo.
Lucy, the Elephant Building
Um edifício de seis andares em formato de elefante, ou
melhor, de elefoa – a Lucy, o Elephant Building foi construído
em 1882 por James V. Lafferty em uma cidadezinha próxima à
Atlanta, em Nova Jersey, EUA. Ao longo dos anos, Lucy já
abrigou restaurantes, escritórios, casa de campo e taverna.
17/02/2019
11
Fundada em 1873, a Biblioteca da
Cidade de Kansas (Missouri, USA)
recebeu uma nova fachada
composta de livros que medem
aproximadamente 7,5m de altura
por 2,70 de largura, em formato de
estante.
EM SÍNTESE:
CONCEITO: É a sua idéia para o projeto, a sua intenção, o conceito é a sensação que
você quer passar com a sua obra.
PARTIDO: São as técnicas que você aplicará para alcançar os objetivos do conceito, são
suas decisões do projeto.
Exemplo: Se meu conceito é de clareza e visibilidade meu partido será o uso do vidro e
de poucas paredes
http://manualdoarquiteto.blogspot.com.br
Exemplo construído: Museu judaico de Berlim,
de Daniel Libeskind
Tem como conceito fazer com que o visitante se sinta um judeu passando
pelas três fases do holocausto na segunda guerra. Seu partido se aplica no
tipo e forma da construção, da maneira como ele ilumina os ambientes, o
esforço que você tem que fazer em algumas passagens, etc
17/02/2019
12
“O Museu Judaico de Berlim põe em discussão o papel da
arquitetura no contexto histórico-cultural de uma nação, à
medida que se propõe a ocupar um território devastado, onde
o vazio é ocupado pelas memórias e histórias, onde a cultura
midiática de nossa sociedade precisava implantar um ícone
arquitetônico que identificasse todo o sentimento de um
determinado grupo”
Silvia de Toledo Gomes
“(...) a estrela de Davi fraturada representa um sentimento de revolta quanto à
barbárie sofrida pelos judeus”
Fonte: A estrela de Davi estilhaçada: uma leitura do Museu Judaico de Berlim de Daniel
Libeskind. Autora: Silvia de Toledo Gomes
Portal vitruvius
17/02/2019
13
17/02/2019
14
Museu de História Militar de Dresden,
Alemanha
Autor: Daniel Libeskind
17/02/2019
15
DIAGRAMAS
• Todo diagrama é visualmente o resultado de um conjunto
operatório simplificado de linhas, traços, manchas etc. O
entendimento mais comum (e não-problemático) do
diagrama é como um dispositivo abstrato: a imposição de
uma redução formal.
• ‘sistema redutor’ que comprime e torna legível uma
certa quantidade de informações.
17/02/2019
16
resultado de um procedimento analítico que permite
captar, para além da mera aparência, uma estrutura que é
parte da essência da realidade.
possibilidades gerativas
múltiplas associações de idéias
‘desmonte’ de
realidades e
significações dadas,
desvelar conjunturas inesperadas.
Harry Beck em
1931 para o metrô londrino.
EXEMPLO
o diagrama pode ser considerado como parte integrante do
processo de concepção e apresentação do projeto
arquitetônico.
por exemplo: diagramas que estabelecem hierarquia
espacial ou que definem padrões de fluxo e circulação são
marcantes na abordagem dita “funcionalista” da
arquitetura.
NA ARQUITETURA
17/02/2019
17
diagramas — discurso visual que
condensa informação projetual
Síntese de idéias
17/02/2019
18
Apesar de suas características um tanto simplistas, o ‘diagrama’, em alguns
casos, pode servir como um procedimento ‘anti-tipológico’ possibilitando ao
projetista engendrar alternativas originais aos esquemas formais que
prevalecem como ‘solução’ convencional para uma determinada situação.
Estratégias de projeto
17/02/2019
19
Distribuição de usos
Funen Blok – K - Amsterdã
17/02/2019
20
17/02/2019
21
De uma forma geral, pode-se afirmar que a arquitetura como
procedimento informacional, muito além do gesto e das
convenções, ultrapassa limitações e restrições do processo de
projeto calcado nas representações geométricas de “objetos”.
Neste sentido, o diagrama torna-se instrumento
metodológico coerente com as dimensões da arquitetura
contemporânea.

Continue navegando
