Universidade Federal dos Vales do Jequitinhonha e Mucuri UFVJM
Instituto de Ciência e Tecnologia ICT
Bacharelado em Ciência e Tecnologia BCT
20142020089 Ana Clara Oliveira Magalhães
20142020106 Uliana Franco Medina Procópio
MANÔMETRO EM U
Diamantina MG
2018
1. Introdução
Os manômetros são equipamentos utilizados para medir a pressão d e fluidos
contidos em recipientes. Existem diversos aparatos que realizam a medição de pr essões.
Muitos deles utilizam a pressão atmosférica como refe rência e medem a diferença de
pressão entre a real ou absoluta e a atmosférica. O valor encontrado é chamado de
pressão manométrica.
O tipo de manômetro mais utilizado, que possui séculos de existência, é o de
coluna quida. Tal aparato é composto por um tubo no qual se coloca certa quantidade
de fluido. Assim, a pressão a ser medida é aplicada em uma das aberturas do tubo
enquanto uma pressão de referência, geralmente a atmosférica, é apli cada à outra
abertura. A diferença ent re as pr essões é proporci onal à diferença de nível do fluido. Os
manômetros de coluna líquida podem ter uma única coluna ou possuir formato de U.
No tubo em U, a diferença de pressão é obtida através da fórmula abaixo:
     
onde
  é a diferença de pressão;
 é a densidade do fluido manométrico;
 é a densidade do fluido;
é a aceleração da gravidade;
é a altura da coluna deslocada.
O manômetro em U possui uma boa ex atidão e é bastante utiliz ado em
indústrias como padrão primário de pressão para calibração de outros manômetros
industriais, a fim de fornecer medidas exatas nos processos industriais.
2. Objetivo
O objetivo deste ex perimento é medir pressões e m três pontos em um recipiente
a partir de um manômetro de tubo em U.
3. Materiais
Mangueira de nível (5,0m);
Papelão;
Arame;
Tubo de PVC (1,60m);
Cola quente;
Alicate;
Fita métrica;
Água;
Corante alimentício.
4. Métodos
Para a montagem do manômetro de tubo em U, utilizou -se uma placa de
papelão para afix ar a mangueira de nível de acordo com a figura 1. Para que a
mangueira assumisse o formato necessário, foram utili zados pedaços de arame.

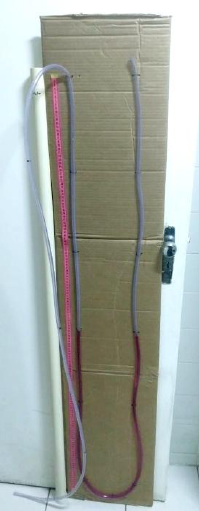

Figura 1: Montagem do manômetro
Fonte: Acervo pessoal
