Universidade do Estado de Santa Catarina
Centro de Ciências Tecnológicas
Departamento de Engenharia Civil
TOP 2001 - Lista de exercícios – Nivelamento Geométrico e Trigonométrico

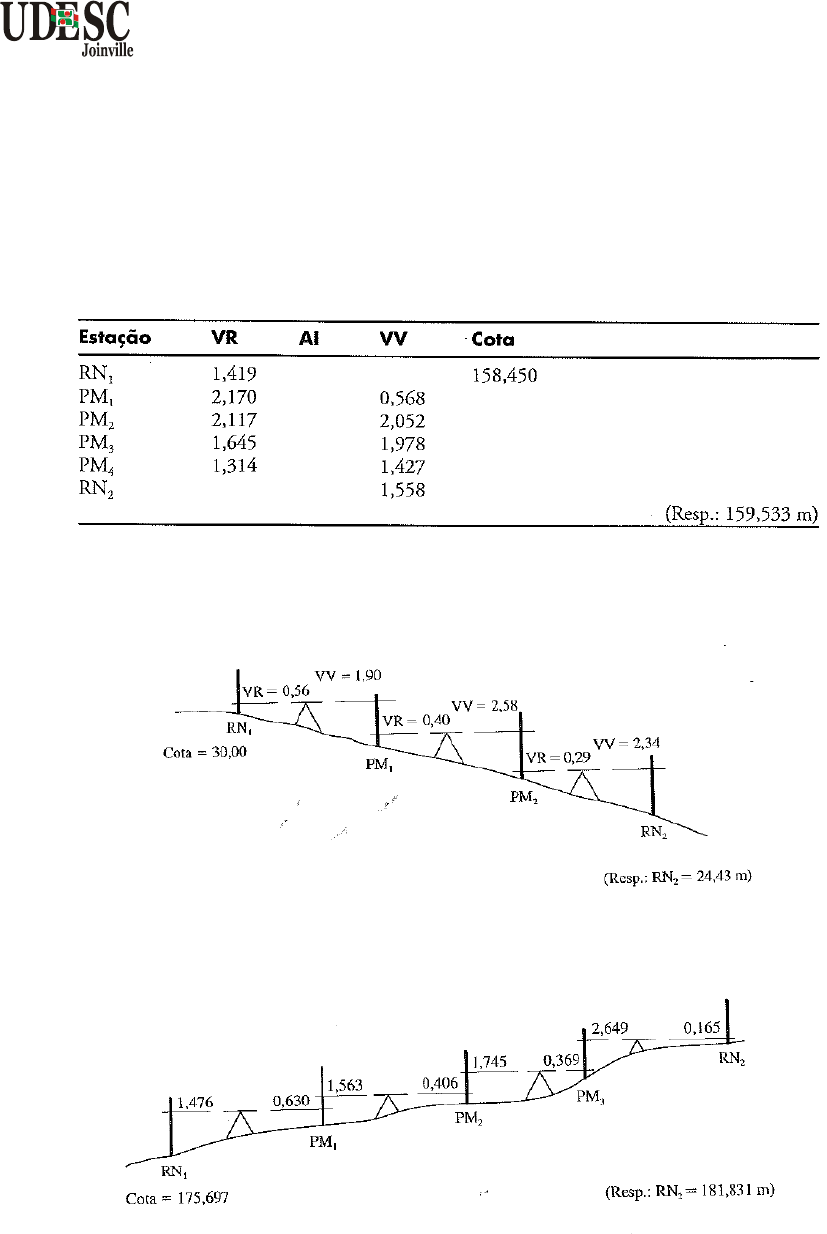

1) Com dados de campo da tabela abaixo, determine a cota de todos os pontos.

2) Elabore uma planilha com os dados de campo mostrados na ilustração 1 e calcule a
cota dos pontos. Repita o exercício para a ilustração 2.

Ilustração 1.

Ilustração 2.

3) Para o levantamento ilustrado na figura abaixo, calcule a cota dos pontos nivelados e
determine o erro do nivelamento. OBS.: Y = representa a instalação do nível.


4) Calcule o efeito combinado da Curvatura da Terra e da Refração Atmosférica para as
distâncias de 30m, 60m, 150m, 600m e 15km.


5) Calcular a cota do ponto B e dos pontos onde foram estacionadas as miras (1, 2 e 3), sabendo
que a cota de A é de 300,12 m.


6) Completar a tabela de nivelamento geométrico, calculando as cotas dos pontos 2 a 8
partindo da cota ponto 1 é igual a 105,215 m.


7) O croqui é uma projeção horizontal, os números são as leituras nas miras, as letras indicam
as estações e os números indicam as estacas onde foram colocadas as miras.


8) Deseja-se determinar a diferença de nível entre os pontos A e B. Para isso foi
realizado, em campo, um nivelamento trigonométrico. Os dados do levantamento
efetuado são:

Cota do ponto A =120,15 m;
Altura do instrumento = 1,50 m;
Altura visada na mira em B = 1,17m,
Ângulo zenital = 88° 35’55”
Distância horizontal entre os pontos = 52 m.

Pergunta-se qual é a cota do ponto B?

9) Com a estação total instalada no ponto A visou-se um prisma colocada no ponto B, a
42,345m de distância horizontal. A altura do prisma é igual a altura do instrumento
(1,48m). Sendo o ângulo zenital igual a 95°46’03”, qual a diferença de nível entre os dois
pontos?

10) Determine a altura de um prédio situado a 58m do local de instalação do equipamento,
sendo o ângulo visado no ápice igual a 61°6,8’ e na base de 88°1,5’.
