Tipos de linhas em desenho técnico

Observe o desenho técnico da Figura 1 e 2. Verifica-se que existem diferentes tipos de linhas, na
qual cada uma transmite uma informação a quem está interpretando o desenho técnico para uma possível
fabricação.

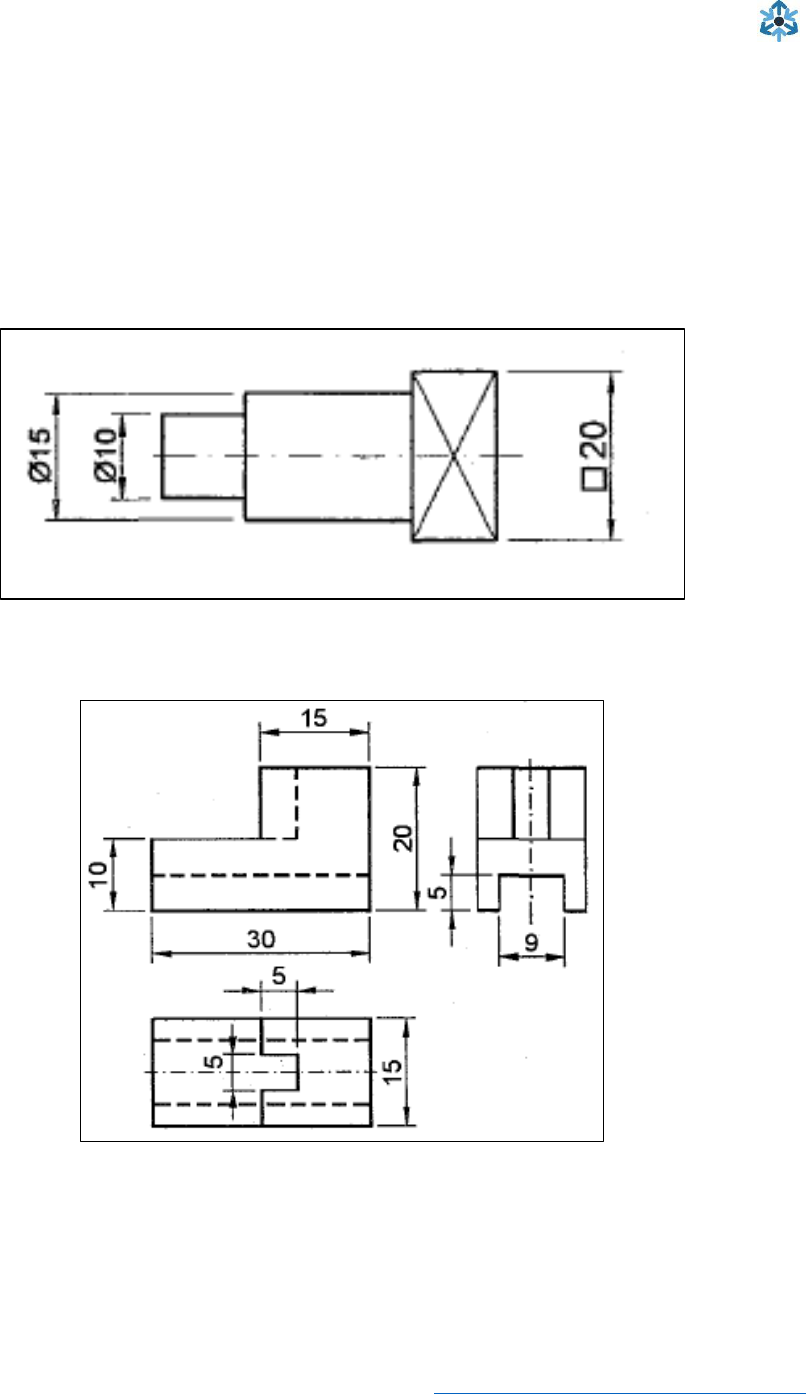

Figura 1: Vista principal em desenho técnico mostrando contornos,
linhas de cota, linha de centro e linhas de chamada.

Fonte: Adaptado de Miceli e Ferreira (2008).

Figura 2: Vistas frontal, lateral esquerda e superior.

Fonte: Adaptado de Miceli e Ferreira (2008).


 Cada tipo de linha utilizado na construção das vistas transmite um significado para quem lê e
interpreta o desenho técnico. Para um melhor entendimento deste assunto precisamos recorrer a norma
ABNT NBR 8403 (1984) – Aplicação de linhas em desenhos – tipos de linhas – larguras das linhas.
Escola Técnica Estadual Professor Agamemnom Magalhães – ETEPAM
Prof. Humberto Santos - M.Sc. em Tecnologia da Energia (UPE)http://lattes.cnpq.br/2715913130113900

A Figura 3 mostra os mais variados tipos de linhas usados no desenho técnico. Observe que cada
linha tem uma identificação (letra seguida por número), que pode ser usada para entender o tipo de linha
de acordo com a Tabela 1.
Figura 3: Tipos de linhas e suas aplicações.

Fonte: ABNT NBR 8403 (1984)

Escola Técnica Estadual Professor Agamemnom Magalhães – ETEPAM
Prof. Humberto Santos - M.Sc. em Tecnologia da Energia (UPE)http://lattes.cnpq.br/2715913130113900

Tabela 1: Tipos de linhas e suas aplicações.
Linha Denominação Aplicações (ver Figura 3)

Contínua larga A1 contornos visíveis
A2 arestas visíveis

Contínua estreita B1 linhas de interseção
imaginárias
B2 linhas de cotas
B3 linhas auxiliares
B4 linhas de chamadas
B5 hachuras
B6 contornos de seções
rebatidas na própria vista
B7 linhas de centros curtas

Contínua estreita a mão livre
(A)



Contínua estreita em
ziguezague (A)
C1 limites de vistas ou cortes
parciais ou interrompidas se o
limite não coincidir com linhas
traço e ponto (ver Figura 1c))
D1 esta linha destina-se a
confeccionados por máquinas
(ver Figura 1d))

Tracejada larga (A)

Tracejada estreita (A)
E1 contornos não visíveis
E2 arestas não visíveis
F1 contornos não visíveis
F2 arestas não visíveis.

Traço e ponto estreita G1 linhas de centro
G2 linhas de simetrias
G3 trajetórias

Traço e ponto estreita, larga
nas extremidades e na
mudança de direção
H1 planos de cortes

Traço e ponto largo J1 Indicação das linhas ou
superfícies com
indicação especial

Traço dois pontos estreita K1 contornos de peças
adjacentes
K2 posição limite de peças
móveis
K3 linhas de centro de
gravidade
K4 cantos antes da
conformação
K5 detalhes situados antes do
plano de corte
A) Se existirem duas alternativas em um mesmo desenho, só deve ser aplicada uma opção.
Nota: Se forem usados tipos de linhas diferentes, os seus significados devem ser explicados no respectivo desenho ou por meio
de referência às normas específicas correspondentes.

Escola Técnica Estadual Professor Agamemnom Magalhães – ETEPAM
Prof. Humberto Santos - M.Sc. em Tecnologia da Energia (UPE)http://lattes.cnpq.br/2715913130113900

Bibliografia
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 8403 (1984): Aplicação de linhas em
desenhos – tipos de linhas – larguras das linhas. Rio de Janeiro: ABNT, 2018.
MICELI, M.T.; FERREIRA, P. Desenho Técnico: básico. Rio de Janeiro: Imperial, 2008.
