Exercício 1 - cálculo de freios sapatas e cintas

Prévia do material em texto

Prof. Paulo Luiz da Silva Barros Página 1 de 2
Paulo.barros@docente.unip.br 25/10/18

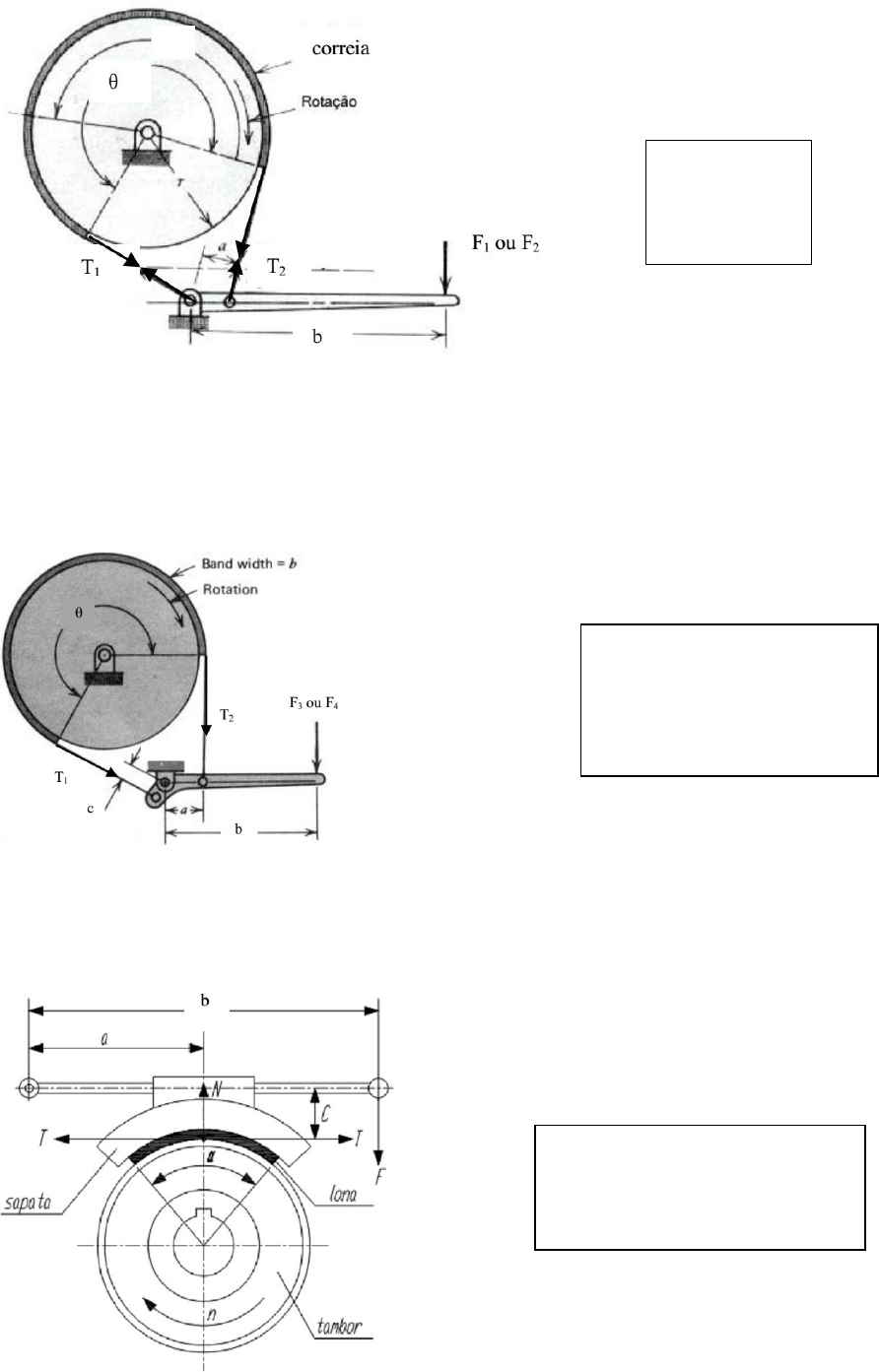

Exercício 1 - Calcular T1 e T2 e força F no freio de fitas da figura abaixo. Considerar
momento frenante Mf=30000 Nmm, o angulo de abraçamento é θ=290º e o
coeficiente de atrito μ=0,25, diâmetro do tambor d=320 mm, a=102mm e b =375mm.




Exercício 2: Calcular os valores F3 e F4 para que o freio de fitas diferencial não
seja auto frenante. Considerar coeficiente de atrito μ=0,35. angulo de abraçamento
θ=230º a=42 mm, c=170 mm e Mf = 35kNmm. Considerar: log e= 2,71828.



Exercício 3: Num freio de sapata única fixa, qual é o coeficiente de atrito entre a
lona e o tambor, tendo um momento de frenagem Mf = 23500 Nmm, a distância=100mm,
b=350 mm e c=25mm, sendo que a força de acionamento é F=195 N e
o diâmetro do tambor d=180 mm. Considerar os dois sentidos de giro.


Gabarito:
T1 = 73,7 N
T2 = 261,2 N
F = 20 N
Gabarito:
T1 = 113,8 N
T2 = 463,8 N
F3 = - 0,42 N (anti-horário)
F4 = 0,42 (horário)
Gabarito:

Sentido horário: µ = 0,423
Sentido anti-horário: µ = 0,349
Prof. Paulo Luiz da Silva Barros Página 2 de 2
Paulo.barros@docente.unip.br 25/10/18
Exercício 4: Calcular o coeficiente de atrito em máquina os dados idênticos à anterior com
freio de sapatas duplas pivotadas. Considerar c=0.






Exercício 5: Calcular a força F1 e F2 no freio abaixo, considerando coeficiente de
atrito μ=0,25, momento frenante Mf=43000 Nmm e as distancia a=80mm e
b=430mm. Diâmetro do tambor d=450mm.


Gabarito:

µ = 0,19
Gabarito:

F = 71,1 N
