Universidade Federal do Paraná
Setor Palotina
Departamento de Engenharias e Exatas
Engenharia de Energias Renováveis

Disciplina: Automação
Docente: Maurício Romani

Acadêmico: ___________________________________________

Exercícios.

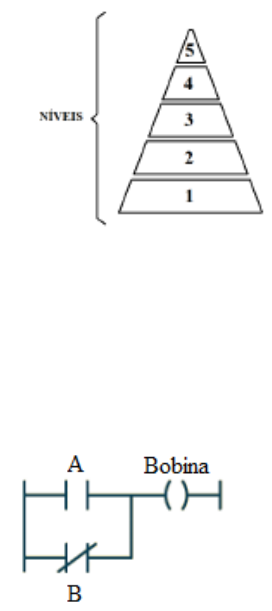

1) A figura a seguir apresenta uma pirâmide de automação
industrial, representando de forma hierárquica os diferentes
níveis de controle no processo de automação industrial.

A aquisição de dados da planta industrial e o controle de
automatização são realizados, respectivamente, nos níveis
a) 1 e 5.
b) 1 e 2.
c) 2 e 3.
d) 2 e 5.
e) 3 e 4.

2) A figura abaixo mostra o diagrama de um Controlador
Lógico Programável.
Representa a álgebra booleana da figura acima:
a) 𝐴𝐵
b) 𝐴 + 𝐵
c) 𝐴 + �̅�
d) 𝐴𝐵̅̅ ̅̅
e) 𝐴 − 𝐵

3)

a)
b)
c)
d)
e)

4) Um sistema supervisório:
a) Substitui o CLP com vantagens operacionais em diversos casos.
b) E um sistema digital de monitoração e operação da planta responsável pelo
controle das variáveis do processo.
c) Permite a programação do CLP de forma remota.
d) Tem como objetivo principal prover à área administrativa a supervisão sobre o
processo.
e) Permite a configuração e modificação de parâmetros do processo apenas em
modo de execução.

5)

a) se o sensor FC estiver desligado, e S3 estiver desligado, então o atuador CIL 1
será ativado.
b) se o sensor FC estiver ligado, ou S3 estiver ligado, então o atuador CIL 1 será
desativado.
c) se o sensor FC estiver ligado, e S3 estiver desligado, então o atuador CIL 1 será
ativado.
d) se o sensor FC estiver desligado, e S3 estiver ligado, então o atuador CIL 1 será
ativado.
e) se o sensor FC estiver desligado, ou S3 estiver ligado, então o atuador CIL 1
será desativado.

6) Controladores lógicos programáveis (CLPs) são utilizados em plantas industriais para
seqüenciamento dos acionamentos a serem realizados nos diversos elementos físicos
que compõem um processo. A forma como os acionamentos são realizados depende do
monitoramento das variáveis do processo. Assim, nos CLPs, são executados programas
que, a partir do monitoramento das variáveis, geram sinais para os atuadores do
processo. No referente a características de operação dos CLPs, julgue os itens seguintes
com V para verdadeiro e F para falso.
( ) A linguagem Ladder é um tipo de linguagem de baixo nível, e está diretamente
associada à arquitetura do microprocessador utilizado na construção dos CLPs.
( ) Na linguagem Ladder, não existem instruções de comparação.
( ) A linguagem Ladder foi desenvolvida com base na lógica de relés.
( ) Não é possível fazer partida de motores elétricos utilizando CLPs com linguagem
Ladder
( ) Contatos, linhas e bobinas constituem os elementos básico da linguagem Ladder.

7) A moderna automação industrial utiliza amplamente Controladores Lógico
Programáveis (CLP) em suas linhas de produções. Sobre as características básicas dos
CLP, afirma-se que
a) fazem apenas a transmissão de dados já previamente processados, não
processando instruções.
b) são projetados para operar em ambientes controlados, livres de quaisquer
interferências.
c) são programados usando as linguagens Fortran, C ou C++.
d) executam rotinas cíclicas de operação durante o funcionamento.
e) possuem, como princípio fundamental, o fornecimento de sinais elétricos aos
sensores que monitoram as saídas de outras máquinas.


8)













a) é energizado imediatamente após I e desliga 3 s depois da partida.
b) liga 3 s após a energização de I e desliga 3 s depois de sua partida.
c) liga 3 s após a energização de I e não é mais desligado.
d) desliga 3 s após a energização de I e não é mais ligado.
e) desliga imediatamente após a energização de I e religa 3 s depois de seu
desligamento.

9)







a) A=0, B=0, C=1 e D=1
b) A=0, B=1, C=1 e D=1
c) A=1, B=0, C=0 e D=0
d) A=1, B=1, C=0 e D=0
e) A=1, B=1, C=1 e D=1

10) Em relação ao CLP em linguagem LADDER, pode-se afirmar que:
I – o contato selo é utilizado para manter a saída energizada, independente de qualquer
comando de entrada;
II – o contato selo é utilizado para manter a saída energizada, mesmo após o desligamento
da entrada;
III – o contato selo é utilizado para manter a saída energizada somente quando a entrada
estiver desligada.
Está correto o que se afirma em:
a) I, somente.
b) II, somente.
c) I e II, somente.
d) I e III, somente.

11)
No programa LADDER da figura acima, X1, Y1 e C1 são variáveis booleanas e TON é
um temporizador, com atraso no acionamento e com o tempo especificado em segundos.
O gráfico apresenta a forma de onda da variável X1. Com base no intervalo do gráfico e
considerando o temporizador inicialmente zerado, qual o tempo total, em segundos, em
que a variável Y1 assume o valor lógico 1?
a) 8
b) 11
c) 13
d) 15
e) 17


12) O programa na linguagem Ladder, que permite energizar a bobina S, quando o botão
B1 for pressionado, mesmo que momentaneamente, está representado na figura da
alternativa (A bobina S permanece energizada até que B2 seja pressionado.)
a)

b)

c)

d)

e)

13)


14) Fazer no CADe Simu para comprovação.


15)












16)


17)





























18) Considere o circuito de potência de uma partida estrela-triângulo (Y/∆) de um motor
representado na figura a seguir.


Deseja-se realizar a partida estrela-triângulo do motor utilizando um Controlador Lógico
Programável (CLP). A linguagem de programação escolhida para programar o CLP foi a
linguagem LADDER (LD – Ladder Diagram) e está mostrada abaixo, onde os índices B
representam os endereços de entradas digitais externas associadas às botoeiras de liga e
desliga, os índices K representam os endereços de saídas digitais externas associadas aos
contatores e TMR é uma instrução de temporização interna do CLP. Analise as seguintes
afirmativas e assinale a resposta que é CORRETA em relação a lógica para a partida
estrela-triângulo.
a) É possível realizar a partida usando o CLP se a instrução TMR for um
temporizador de retardo na energização.
b) É possível realizar a partida se a instrução TMR for um temporizador de retardo
na desenergização.
c) Assim que o endereço K1 for energizado, os contatores K2 e K3 serão energizados
ao mesmo tempo, causando um curto-circuito nos contatores.
d) Da maneira com que estão dispostos os contatos B0 e B1, B0 é o contato da
botoeira de liga e B1 é o contato da botoeira de desliga.
e) Não é possível realizar a partida estrela-triângulo do motor elétrico com o CLP.

19)


20) Um sistema de partida de motor em que são utilizados autotransformadores de
partida é empregado para:
a) aumentar o conjugado motor;
b) aumentar o torque na partida;
c) reduzir a tensão de partida;
d) reduzir as perdas;
e) aumentar a tensão na partida.

21) A respeito da partida de motores usando a chave estrela- -triângulo, cujo
diagrama de força é apresentado na figura acima, considere as afirmativas a
seguir:

I - No instante da partida do motor, somente as chaves contatoras K1 e K3 são
energizadas.
II - Apóschaveamento da ligação estrela para triângulo, somente as chaves contatoras
K1 e K2 estarão energizadas.
III - No regime permanente de operação, somente as chaves contatoras K1 e K3 estarão
energizadas.
Está correto APENAS o que se afirma em:
a) I.
b) III.
c) I e II.
d) I e III.
e) II e III.
