LOCAL:
ASSUNTO:
PROJETO:
ESCALA:
FOLHA:
AUTOR DO PROJETO: DESENHO: DATA:
REV.
 1 : 20
RUA ANGELINA, LOTE 30, QUADRA G, JANDIRA - SP
INSTALAÇÕES HIDROSSANITÁRIAS PREDIAL - RESIDENCIAL
JOSÉ ÁLYF DE PONTES SILVA
AF/AQ 01
JOSÉ ÁLYF 10/05/19
BANHEIRO PAV. TIPO - AF/AQ
ESCALA 1 : 20

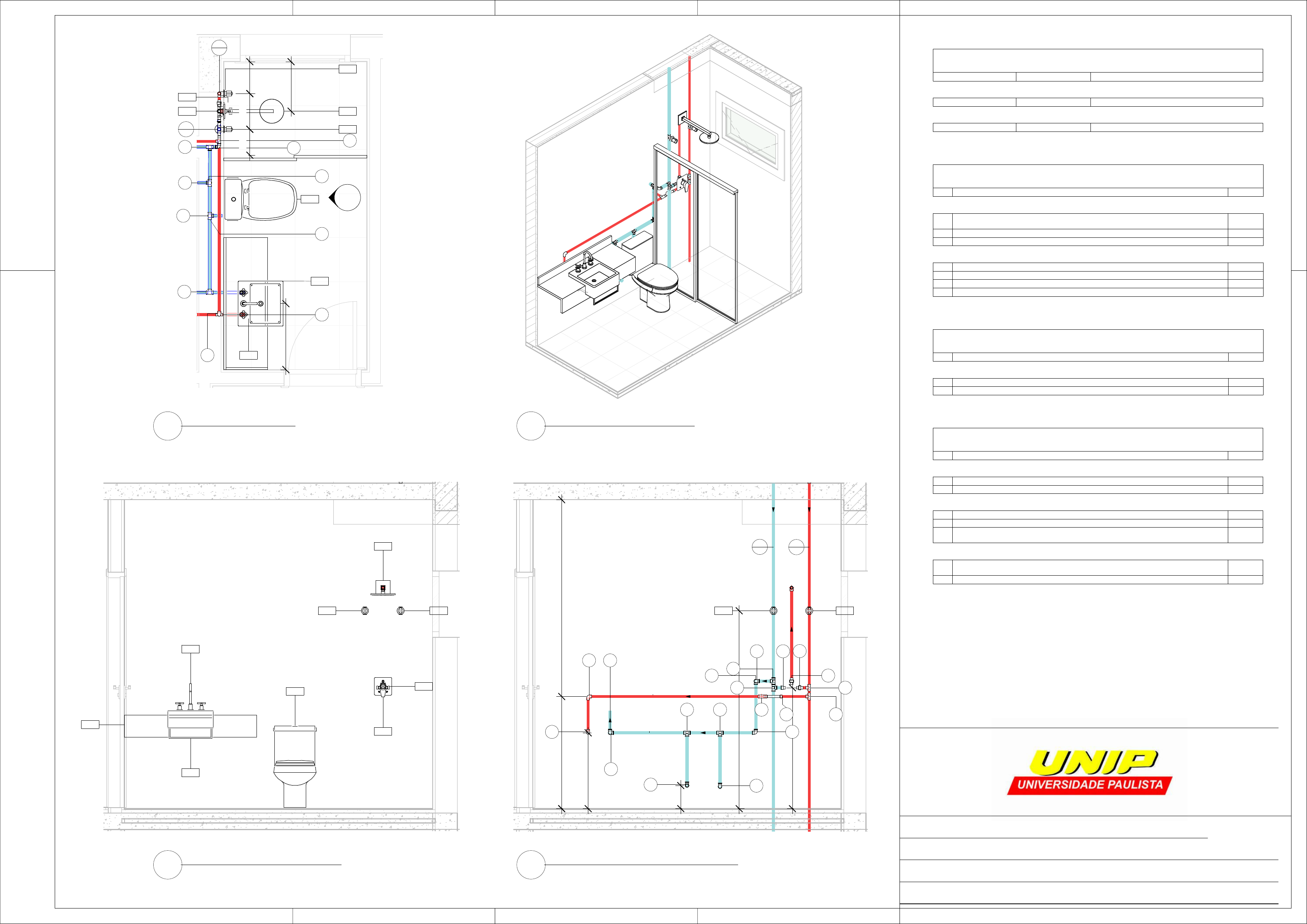

PLANTA BAIXA1 VISTA ISOMÉTRICA2
ESCALA 1 : 20
ELEVAÇÃO - PEÇAS
3 ESCALA 1 : 20
ELEVAÇÃO - TUBULAÇÃO
4
BANHEIRO 1 (AF/AQ) - TABELA DE TUBULAÇÃO
COMP. DIÂM. TIPO
Água fria doméstica
6.66 m 25 mmø PVC - Agua Fria - Tubo Soldável Tigre
Água quente doméstica
6.64 m 22 mmø CPVC - Agua Quente - Aquatherm Tigre
BANHEIRO 1 (AF/AQ) - TABELA DE CONEXÃO DE TUBO
QTD DESCRIÇÃO ID
Água fria doméstica
1 Adaptador Soldável Curto com Bolsa e Rosca para Registro 25 x 3/4'', PVC Marrom, Água Fria -
TIGRE
F01
5 Joelho 90º Soldável 25mm, PVC Marrom, Água Fria - TIGRE F08
6 Tê Soldável 25mm, PVC Marrom, Água Fria - TIGRE F13
Água quente doméstica
2 Conector Aquatherm® 22 x 3/4'', CPVC, Água Quente - TIGRE Q04
1 Curva de Transposição Aquatherm® 22mm, CPVC, Água Quente - TIGRE Q06
3 Joelho 90º Aquatherm® 22mm, CPVC, Água Quente - TIGRE Q07
4 Tê Aquatherm® 22mm, CPVC, Água Quente - TIGRE Q14
BANHEIRO 1 (AF/AQ) - TABELA ACESSÓRIO DE TUBO
QTD DESCRIÇÃO ID
© Tigre S/A
1 Registro de Gaveta - Agua Fria - MEP - Tigre: PVC Branco e Cromado - 25 mm A04
1 Registro de Gaveta - Aquatherm - MEP - Tigre: Branco e Cromado - 22 mm A05
BANHEIRO 1 (AF/AQ) - TABELA PEÇA HIDROSSANITÁRIA
QTD DESCRIÇÃO ID
A definir
1 Bancada banho com cuba de encaixe - SEM torneira5: PROF = 41 HS05
1 Cuba de mesa semi encaixe6: (410 x 410) 2 HS24
Deca
1 Deca_Bacia com caixa acoplada5: P.808_Branco Gelo GE17_Dual Flux 3/6plf 2 HS31
1 Deca_Chuveiro4: 1992.C.CT_Cromado CR10 2 HS38
1 Deca_Misturador Lavatorio Duna Clássica_1877.C64_Mesa Bica Alta5: 1877.C64_Cromado CR10
2
HS53
Docol
1 Acabamento monocomando para chuveiro-banheira-ducha - Lift - DocolMonocomando: Banheira e
Chuveiro
HS74
1 Base misturador monocomando para chuveiro ou banheira - DocolMonocomando: 1/2" e 3/4" HS75
	Folhas
	AF/AQ 01 - BANHEIRO PAV. TIPO - AF/AQ
