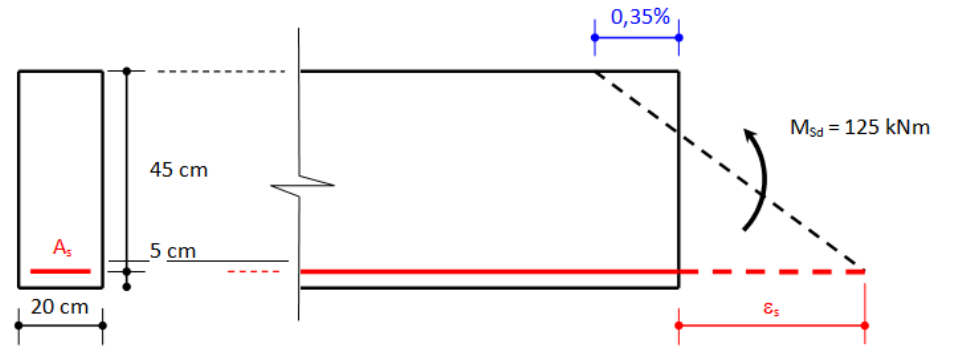

1. A viga abaixo indicada está submetida a um momento fletor
solicitante de cálculo (MSd) igual a 125 kNm. Sabendo-se que o
encurtamento da fibra de concreto mais comprimida (c) é igual a
0,35%, para a condição limite de segurança (Rd = Sd), pede-se:

a) a posição da linha neutra (x) e o correspondente domínio;
b) a tensão no concreto (c) na região comprimida;
c) a altura do bloco de concreto comprimido (y);
d) valor do braço de alavanca (z) correspondente ao binário formado pelas
forças resistentes;
e) a força resistente de cálculo atuante na região de concreto comprimido
(Fcd);
f) a força resistente de cálculo atuante na armadura tracionada (Fsd);
g) o alongamento da armadura (s) necessário para resistir ao momento fletor
solicitante de cálculo;
h) a tensão na armadura (s) necessária para resistir ao momento fletor
solicitante de cálculo;
i) a área de armadura (As) necessária para resistir ao momento fletor
solicitante de cálculo.

Dados:

 concreto: C20; e aço: CA-50.

Considerar:
 estado limite último, combinações normais (c=1,4 e s=1,15);
 domínios da ABNT NBR 6118;
 condição de segurança Rd=Sd;
 diagrama tensão-deformação simplificado do concreto (c=0,85fcd para
0,07%  c  0,35%).



2. A viga abaixo indicada, em equilíbrio estático, está submetida
somente a um momento fletor de cálculo MSd. Sabendo-se que o
encurtamento da fibra de concreto mais comprimida é igual a
0,35% e que a armadura tracionada é composta por três barras
de 20 mm, pede-se:

a) o alongamento da armadura tracionada necessário para promover o
equilíbrio entre os esforços externos e internos atuantes na viga;
b) a tensão na armadura necessária para promover o equilíbrio entre
os esforços externos e internos atuantes na viga;
c) o valor do momento fletor de cálculo MSd atuante na viga.

Dados:

 concreto: C20; e aço: CA-50.

Considerar:
 estado limite último, combinações normais (c=1,4 e s=1,15);
 domínios da ABNT NBR 6118;
 condição de segurança Rd=Sd;
 diagrama tensão-deformação simplificado do concreto (c=0,85fcd para
0,07%  c  0,35%).



3. Determinar, para a viga abaixo representada:

a) o valor limite para a carga Qk (carga acidental direta – valor característico)
correspondente às condições mínimas de segurança estabelecidas pela
ABNT NBR 6118 apresentada as deformações indicadas no desenho;
b) a armadura necessária (cm2) para a condição estabelecida no item a.

 Dados:
 concreto: C20; aço: CA-50;

Considerar:
 estado limite último, combinações normais (c=1,4 e s=1,15);
 domínios da ABNT NBR 6118;
 condição de segurança Rd=Sd;
 diagrama tensão-deformação simplificado do concreto (c=0,85fcd para
0,07%  c  0,35%).

Observação:
 peso próprio da viga incluído na carga gk.

4. Após realizar o dimensionamento a flexão simples de uma viga de
concreto armado, de base 20 cm e altura útil 70 cm, o engenheiro
descobriu que não fora considerado no cálculo um dos três
coeficientes de segurança exigidos pela ABNT NBR-6118 (g, c,
ou s). Tendo em vista que, sem a consideração adequada de um
destes coeficientes de segurança, obteve-se para armadura de
tração As o valor correspondente a 11,566 cm2, pede-se:

a) qual dos três coeficientes foi desconsiderado no cálculo da armadura As; e
b) qual o valor correto da área da armadura tracionada.

Dados:
 concreto: C20; aço: CA-50;

Considerar:

 somente solicitações normais (momento fletor);
 estado limite último, combinações normais (g=1,4, c=1,4 e s=1,15).
