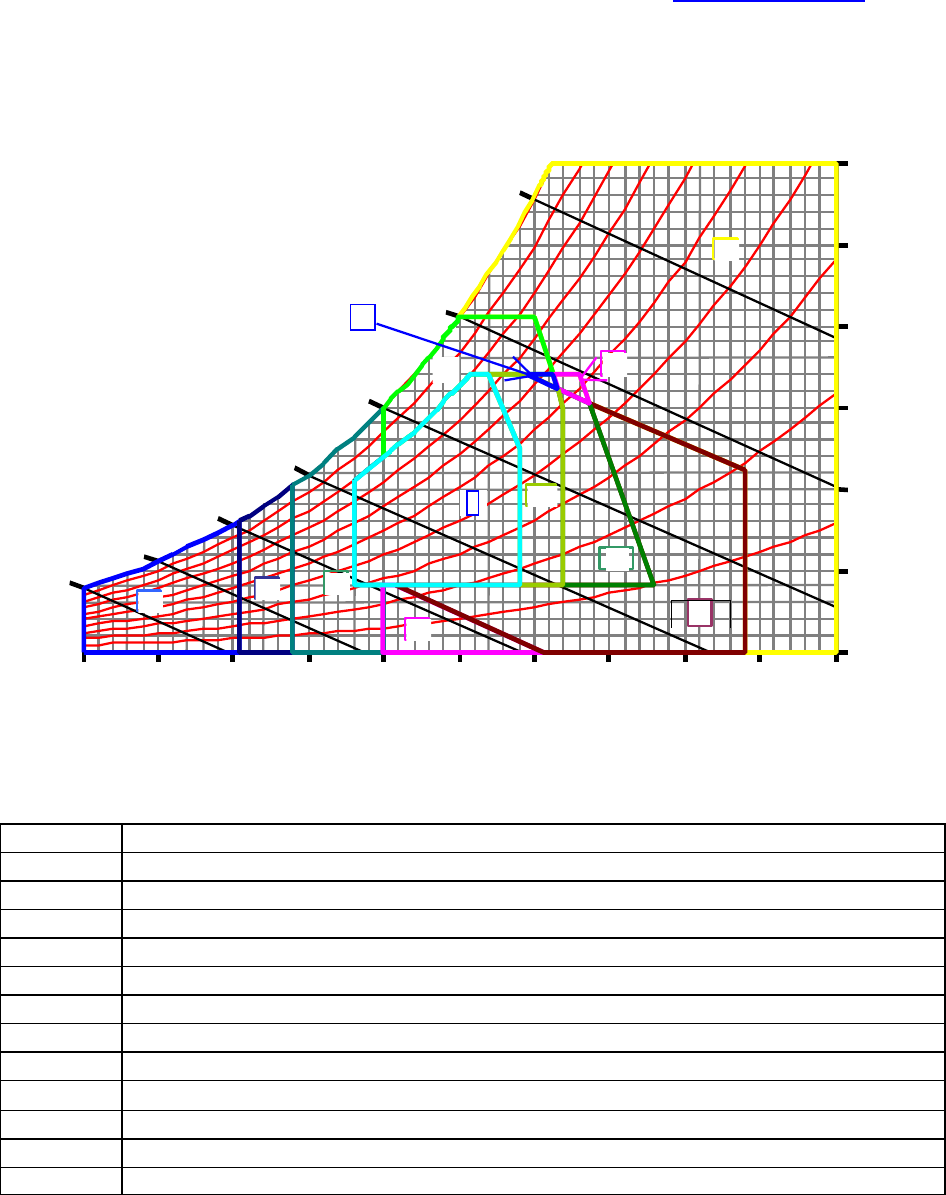

1- Diagrama Bioclimático de Givoni
O diagrama de Givoni pode ser melhor explorado – considerando a plotagem de diversos tipos de horas ocupadas – no programa Analysis Bio 2.0 (disponível no Laboratório de Informática ou em download junto ao Labeee da UFSC – www.labeee.ufsc.br ). Entretanto,para uma primeira avaliação, a plotagem manual de valores médios nesta planilha pode ajudar a definir as estratégias e suas representações arquitetônicas. Recomenda-se a cópia aumentada do diagrama abaixo
Legenda:
	zona
	Estratégias mais eficientes
	1
	Conforto higrotérmico
	2
	Ventilação
	3
	Resfriamento evaporativo
	4
	Massa térmica para resfriamento
	5
	Ar condicionado
	6
	Umidificação
	7
	Massa térmica e aquecimento solar
	8
	Aquecimento solar passivo
	9
	Aquecimento artificial
	10
	Ventilação + massa térmica para resfriamento
	11
	Ventilação + massa térmica para resfriamento. + Resfriamento evaporativo
	12
	Massa térmica para resfriamento. + Resfriamento evaporativo
Fonte: Givoni in LAMBERTS, DUTRA e PEREIRA Eficiência Energética em Arquitetura
�
2- Diagramas solares ( Fonte Programa Luz do Sol – Maurício Roriz). Copie e cole o transferidor e o diagrama solar de seu uso em transparências coloridas distintas de mesmo tamanho de círculo. Em seguida basta colocar ambas sobre as plantas e trabalhar a insolação no projeto.
� EMBED Word.Picture.8 ���
� EMBED PBrush ���
_987174084.doc
0
5
10
15
20
25
30
35
40
0
5
10
15
20
25
30
0
5
10
15
20
25
30
35
40
45
50
TBS[°C]
TBU[°C]
W[g/Kg]
1
2
3
4
5
6
7
8
9
10
11
12
Fonte Programa Analysis 2.0 Bio - UFSC - ECV - LabEEE - NPC
