21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/2

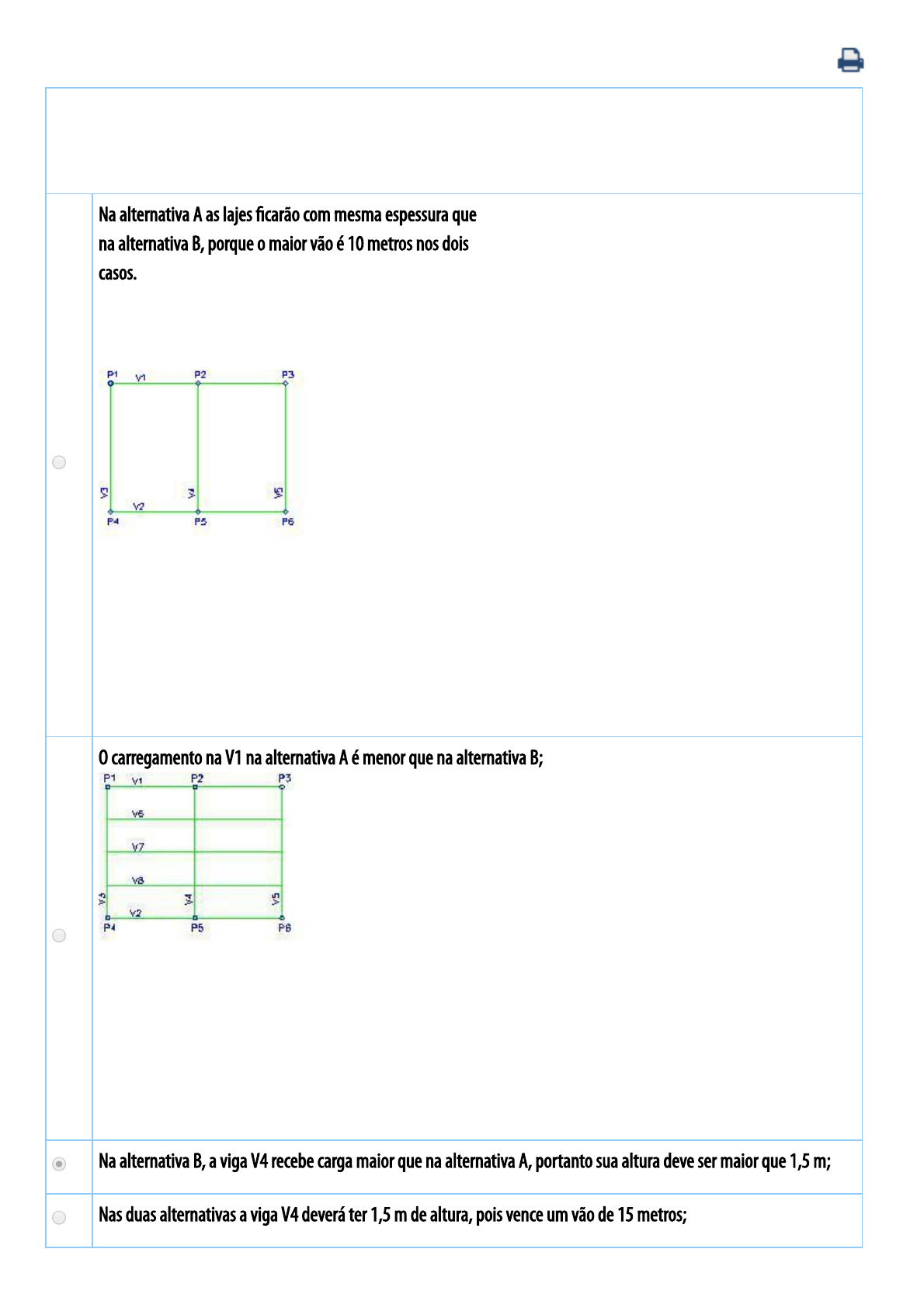

Os desenhos abaixo representam esquema uni�lar (indicando os eixos das vigas e pilares) de duas alternativas possíveis
para uma estrutura destinada a cobrir uma área de 20m x 15m, sem pilares intermediários. Pode-se a�rmar que:
A
Na alternativa A as lajes �carão com mesma espessura que
na alternativa B, porque o maior vão é 10 metros nos dois
casos.

B
O carregamento na V1 na alternativa A é menor que na alternativa B;
C Na alternativa B, a viga V4 recebe carga maior que na alternativa A, portanto sua altura deve ser maior que 1,5 m;
D Nas duas alternativas a viga V4 deverá ter 1,5 m de altura, pois vence um vão de 15 metros;
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 2/2
E A carga no pilar P1 na alternativa A é maior que na alternativa B;
 Você já respondeu e acertou esse exercício. A resposta correta é: C.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1

Um cliente, dono de uma construtora, aparece em seu escritório com um projeto que pretende executar, para consultá-lo sobre as possibilidades de utilização de
alguns tipos de lajes nas estruturas.
Trata-se de um edifício comercial, com as seguintes características principais:
- área de projeção da ordem de 24m x 30m.
- edifício sem subsolos.
- piso térreo sem laje (piso em lastro de concreto magro lançado sobre o terreno).
- 1º, 2º e 3º pisos com as mesmas dimensões e utilizações muito parecidas.
- laje de cobertura sobre boa parte do 3º piso – cerca de 70%. O resto do 2º piso �cará descoberto, funcionando como terraço.
- inexistência de balanços.
- vigas e pilares de concreto armado.
- vãos variando de 4m a 6m.
- estrutura �nal em concreto revestido, não aparente.
- não há necessidade de urgência na obra.

Com base nesses dados você pode a�rmar que a tipologia mais adequada para as lajes da estrutura é:

A

lajes tipo steel-deck
B

lajes alveolares protendidas
C

lajes maciças em concreto protendido
D

lajes nervuradas
E

lajes em concreto armado, moldadas no local ou pré-moldadas
 Você já respondeu e acertou esse exercício. A resposta correta é: E.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1
Dentre os critérios práticos para a estruturação de edi�cações, para os casos gerais, indique a alternativa errada:
A
O posicionamento de vigas e pilares, de uma forma genérica não depende das cargas de utilização futura da
edi�cação, embora suas dimensões possam variar em função dessas cargas.
B As vigas devem ser locadas de forma que os panos de laje resultem com dimensões de mesma ordem de grandeza.
C
Sempre que possível, as vigas devem ser colocadas sob as alvenarias, pois como as vigas possuem rigidez superior à
das lajes, suas deformações são menores.
D
Os pilares devem ser posicionados sem descontinuidade, da fundação até a cobertura, evitando assim vigas de
transição, que encarecem a estrutura.
E
Os pilares de canto devem ser locados de maneira que possuam sempre as mesmas dimensões que os pilares
internos.
 Você já respondeu e acertou esse exercício. A resposta correta é: E.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1
São consideradas ações diretas sobre as estruturas:

A  cargas permanentes e cargas variáveis
B  efeitos térmicos
C  retração do concreto
D
 �uência

E  �ambagem
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1
Tendo-se duas vigas em concreto armado bi-apoiadas com comprimentos e carregamentos idênticos, pode-se dizer que:
A  aquela que apresentar maior momento de inércia à �exão terá melhores condições de resistência à �exão
B
 aquela que apresentar menor momento de inércia à �exão terá melhores condições estruturais para ser calculada

C
 o tipo de apoio das vigas não interfere na estabilidade da estrutura

D  o tipo de engaste não interfere na estabilidade da estrutura
E  a altura das vigas não necessita ser levada em conta nos cálculos da estrutura
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1
Parâmetro levado em consideração no dimensionamento dos pilares em concreto armado:

A  excentricidade
B  bordos das lajes
C  engastamento da laje
D apoio das vigas
E  impermeabilização rígida
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1
Os desenhos de formas abaixo apresentam duas soluções para a estrutura do mesmo pavimento de uma edi�cação, uma
com um pilar central P4, outra sem o pilar central. A solução A está desenhada do lado esquerdo, e a solução B do lado
direito.
Para essas duas soluções, as medidas da edi�cação são as mesmas. Com base na análise dessas duas soluções, pode-se
a�rmar que:
A O carregamento na V1 na solução A é menor que na solução B;
B Na solução A, a viga V5 se apóia no P4, e na solução B, a viga V5 se apóia na viga V2 porque a V2 vence um vão maior;
C  Nas duas soluções a viga V5 não consegue receber a carga da viga V2 porque seu valor é muito elevado;
D A carga no pilar P1 na solução A é maior que na solução B;
E O dimensionamento das lajes é idêntico para as duas soluções;
 Você já respondeu e acertou esse exercício. A resposta correta é: E.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1
No caso de estruturas de alvenaria estrutural pode-se a�rmar que:
A
As lajes se apoiam em cintas, que se apoiam nas paredes de alvenaria estrutural, e estas funcionam de forma
semelhante a pilares.
B
As lajes se apoiam em cintas, que se apoiam em vigas, que são suportadas por paredes de alvenaria estrutural, que
funcionam de forma semelhante a pilares.
C
As lajes se apoiam diretamente nas paredes de alvenaria estrutural, e estas funcionam de forma semelhante
a pilares.
D
As lajes se apoiam pilares, e as cintas se apoiam em paredes de alvenaria estrutural, que funcionam de forma
semelhante a pilares.
E As lajes e vigas estão apoiadas em pilares executados em alvenaria.
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1
Para o pré-dimensionamento de pilares de edi�cações residenciais e comerciais, toma-se a estimativa da carga vertical a
ele aplicada e adota-se qual critério?
A Adota-se a área da seção transversal do pilar de forma a que a tensão de tração no aço seja da ordem de 10kgf/cm2
B
Adota-se a área da seção transversal do pilar de forma a que a tensão de compressão mínima seja da ordem de
100kgf/cm2
C
Adota-se a área da seção transversal do pilar de forma a que a tensão de compressão máxima seja da ordem de 1
tf/cm2
D Adota-se a área da seção transversal do pilar de forma a que a dimensão minima seja igual a 19 cm.
E
Adota-se a área da seção transversal do pilar de forma a que a tensão de compressão máxima seja da ordem de
100kgf/cm2
 Você já respondeu e acertou esse exercício. A resposta correta é: E.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.https://www.unip.br/presencial/central/Interna.aspx 1/1
Para a de�nição das cargas a serem consideradas como cargas de utilização para o cálculo de uma edi�cação, os valores a serem adotados devem seguir as
preconizações da ABNT, apresentadas na NBR-6120 – Cargas para o Cálculo de Edi�cações. O nome que se dá ao carregamento a ser considerado em função do tipo
de uso de uma edi�cação recebe a denominação de:

A cargas permanentes
B cargas acidentais
C
cargas móveis
D cargas �xas
E cargas indiretas
 Você já respondeu e acertou esse exercício. A resposta correta é: B.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1
Para a planta de formas abaixo, de um pavimento tipo de uma edi�cação residencial em concreto armado, foi feito um pré-dimensionamento de seus elementos
estruturas. As seções de algumas vigas estão apresentadas a seguir. Assinale a alternativa possível, levando em conta os critérios meramente técnicos: (as medidas
estão em centímetro)
A V1 15/40    V2 15/40    V4 15/30    V5 15/30
B V1 15/40    V2 15/40    V4 15/65    V5 15/30
C V1 15/40    V2 15/40    V4 15/65    V5 15/65
D V1 15/80    V2 15/65    V4 15/30    V5 15/65
E V1 15/80    V2 15/65    V4 15/30    V5 15/30
 Você já respondeu e acertou esse exercício. A resposta correta é: C.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/2
Para a estruturação de um pavimento tipo de uma edi�cação residencial, foi elaborada uma planta de formas, abaixo representada, porém sem as dimensões de
vigas e pilares, indique qual das a�rmações abaixo está incorreta
A

A viga V1 está apoiada nos pilares P1, P2 e P3, é contínua e sua altura pode ser considerada aceitável ser for 40cm.
B

A laje L3 está em balanço e tansfere carga apenas para a viga V6.
C

Para que a viga V5 possa servir de apoio e receber a carga da viga V2, sua altura deverá ser da ordem de 70 cm, que representa 10% de seu vão.
.
D

A viga V2 serve de apoio para a viga V4.
E

Se �zermos um pré-dimensionamento dos pilares com base em áreas de in�uência, podemos a�rmar que as dimensões do pilar P3 deverão ser iguais às do pilar
P4 pois suas áreas de in�uência são iguais.
 Você já respondeu e acertou esse exercício. A resposta correta é: D.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 2/2
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/2
A planta de formas abaixo indica um trecho da estrutura projetada para uma residência. Ao ser questionado sobre a concepção da estrutura, é possível a�rmar que:

A  A viga V108 está apoiada nos pilares P21, P22 e na viga V109
B  A viga V105 está apoiada nos pilares P12, P13 e na viga V109.
C A laje L106 está em balanço.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 2/2
D  A viga V109 está apoiada nos balanços das vigas V105 e V108.
E  A viga V120 está em balanço, e recebe carga da viga V108.
 Você já respondeu e acertou esse exercício. A resposta correta é: D.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1
Na análise dessa planta de formas, referente a um piso de uma edi�cação residencial, pode-se a�rmar que:
A

estão implantados muitos pilares, que servem de apoio para várias vigas que compõem o pergolado, dentre elas as vigas V410, V411, V413, V415 e V417, além
de outras.
B

falta de�nir as dimensões do pilar localizado entre o P22 e o P23, que serve de apoio para a viga V424
C

os pilares que aparecem nessa parte do desenho morrem todos nesse nível.
D

a viga V407 é invertida
E

os “X” indicados no desenho representam locais de equipamentos a serem instalados.
 Você já respondeu e acertou esse exercício. A resposta correta é: D.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1

Nas estruturas de edi�cações de concreto armado pode-se a�rmar que as dimensões das seções transversais dos pilares podem ser estimadas levando-se em
consideração:
A

o número de vigas existentes em cada pavimento.
B

o número de lajes existentes em cada pavimento.
C

uma área de in�uência e o número de pavimentos da edi�cação.
D

uma área de in�uência sem considerar o número de pavimentos da edi�cação.
E

os vãos das vigas e o número de pavimentos da edi�cação.
 Você já respondeu e acertou esse exercício. A resposta correta é: C.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1

Para o pré-dimensionamento de vigas usuais de edi�cações residenciais e comerciais em concreto armado, pode-se admitir uma altura da ordem de:
A

Oito por cento do comprimento total da viga
B

Dez por cento do pé-direito da edi�cação.
C

Vinte por cento do vão vencido pela viga.
D

Dez por cento do vão vencido pela viga.
E

Cinco por cento do vão vencido pela viga.
 Você já respondeu e acertou esse exercício. A resposta correta é: D.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/1

Dentre os critérios práticos para a estruturação de edi�cações, para os casos gerais, indique a alternativa correta:
A

Os pilares devem ser colocados apenas nos cantos e nas regiões dos elevadores.
B

Os pilares de canto devem ser locados de maneira que possuam sempre as mesmas dimensões que os pilares internos.
C

O posicionamento de vigas, lajes e pilares é sempre único, e só existe uma forma de estruturação para cada edi�cação.
D

As vigas devem ter sempre o mesmo vão entre apoios.
E

As vigas devem ser locadas de forma que os panos de laje resultem com dimensões de mesma ordem de grandeza.
 Você já respondeu e acertou esse exercício. A resposta correta é: E.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/3
Abaixo está apresentada a planta esquemática do pavimento tipo de um edifício comercial e o esquema em elevação. Pode-se notar que no
nível do primeiro pavimento a linha de pilares P2, P5, P8,....P17 foi eliminada para permitir uma área ampla no piso do térreo. Assim, deverão
ser criadas 6 vigas de transição para receber esses pilares que nascem no primeiro piso e vencem o vão de 12m.
Pode-se considerar que a largura de cada pilar seja de 50cm.
Com base nessas informações, pode-se a�rmar que:
 (Para estruturas desse tipo, a carga média total por pavimento pode ser considerada 1 tf/m².)
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 2/3
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 3/3
A Todas as vigas do primeiro pavimento podem ser pré-dimensionadas utilizando a formulação de altura = 1/10 vão
B
Todas as vigas do rimeiro pavimento podem ser dimensionadas utilizando a formulação de altura = 1/12 do vão

C
As vigas do primeiro pavimento serão todas vigas de transição e recebem cargas concentradas dos pilares. Portanto
devem ser pré-dimensionadas em função do respectivo momento �etor máximo
D
Apenas as vigas do primeiro pavimento que recebem os pilares P2, P5, ...P17 serão vigas de transição e recebem
cargas concentradas dos pilares. Para seu pré-dimensionamento deve-se avaliar o respectivo momento �etor
máximo.E
Apenas as vigas do primeiro pavimento que recebem os pilares P2, P5, ...P17 serão vigas de transição e seu pré-
dimensionamento deve ser feito usando a formulação altura = 1/10 vão.
 Você já respondeu e acertou esse exercício. A resposta correta é: D.
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 1/3
Abaixo está apresentada a planta esquemática do pavimento tipo de um edifício comercial e o esquema em elevação. Pode-se notar que no
nível do primeiro pavimento a linha de pilares P2, P5, P8, ..P17 foi eliminada para permitir uma área ampla no piso do térreo.
Assim, deverão ser criadas 6 vigas de transição para receber esses pilares que nascem no primeiro piso e vencem o vão de 12m.
Para estruturas desse tipo, a carga média total por pavimento pode ser considerada 1 tf/m².
Com relação aos pilares, se tomarmos como base um pré-dimensionamento em função das áreas de in�uência com base na carga média por
pavimento, podemos a�rmar que, acima do primeiro pavimento:
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 2/3
21/11/2019 Universidade Paulista - UNIP : Disciplina On-line.
https://www.unip.br/presencial/central/Interna.aspx 3/3


A A seção transversal do pilar P1 é igual à do P3, enquanto que a seção transversal do P2 é próxima à do P4 e do P6,  e a do P5 é maior que a dos demais.
B A seção transversal do pilar P1 é maior que à do P3, enquanto que a seção transversal do P2 é igual à do P4, P5 e do P6.
C A seção transversal do pilar P1 é igual à do P3, enquanto que as seções transversais dos P2, P4, P5 e P6 são maiores e iguais entre si.
D A seção transversal dos pilares P1, P2 e P3 são iguais, enquanto que as seções transversais dos P4, P5 e P6 são maiores e iguais entre si.
E A seção transversal dos pilares P1, P2 e P3 são iguais às seções transversais dos P4, P5 e P6.
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
