Curso de Engenharia Química / Mecânica
LISTA DE REVISÃO AV2 – RESISTÊNCIA DOS MATERIAIS APLICADA

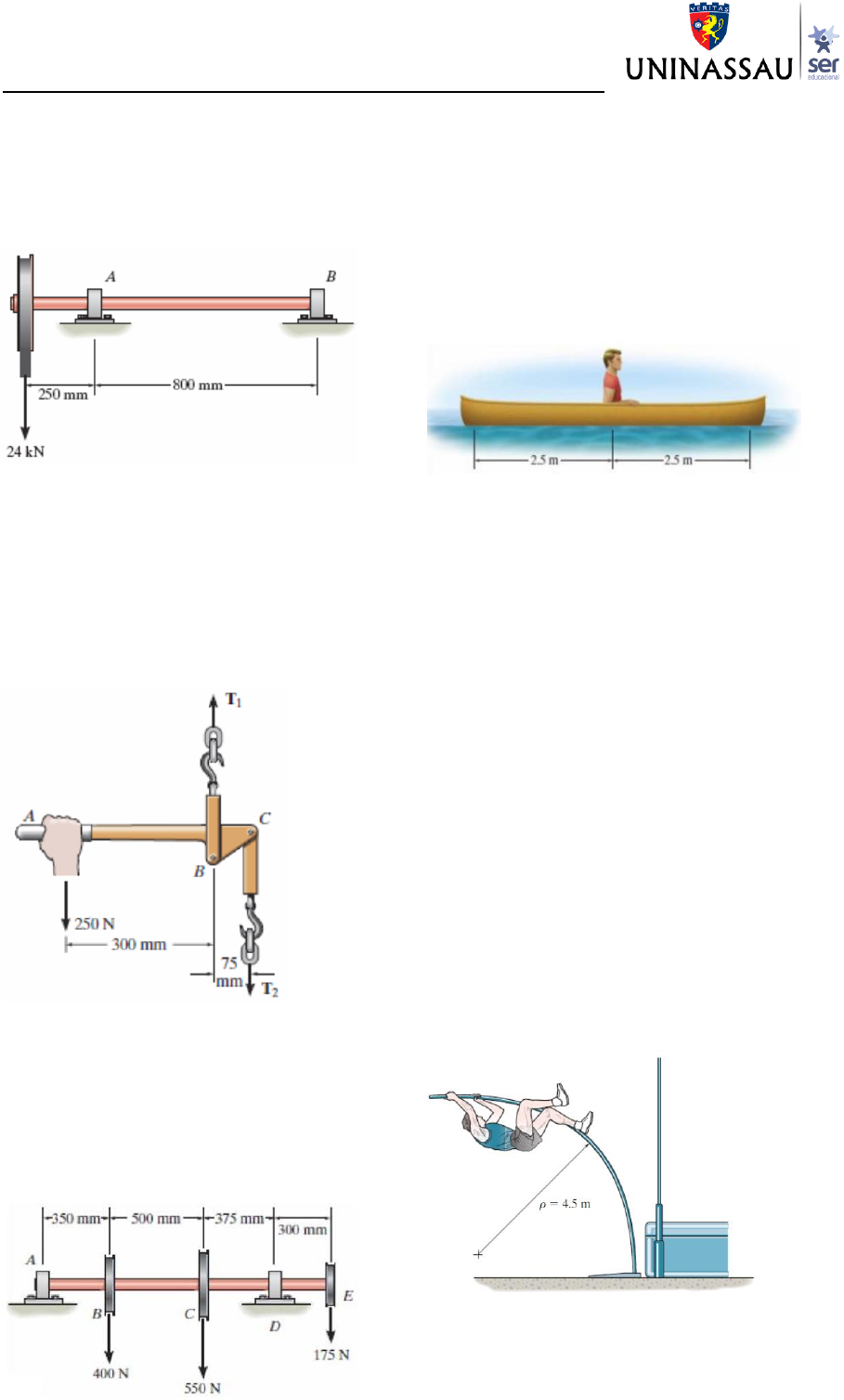

1. Calcule as reações Ra e Rb nos pontos
representados na figura abaixo.

(Resp. Ra=31,5kN ; Rb=7,5kN)

2. Um dispositivo é usado para suportar
uma carga. Se a força aplicada ao cabo for
250 N, determine as tensões T1 e T2 em cada
extremidade da corrente.

(Resp. T1= 1kN ; T2=1,25kN)

3. Calcule as reações Ra e Rb nos pontos
representados na figura abaixo nos pontos
A e D. (Resp. Rd=713,77N ; Ra=411,23N)
4. Um homem de massa 75 kg está sentado
no meio de um barco com largura uniforme
e peso de 50 N/m. Determine o momento
fletor máximo exercido sobre o barco.
Considere que a água exerce uma carga
distribuída uniforme para cima na parte
inferior do barco.

(Resp. 𝑀𝑀𝐴𝑋 ≅ 496𝑁. 𝑚)

5. Uma tira de aço L2 com 3 mm de
espessura e 50 mm de largura é curvada até
formar um circular de 15 m de raio.
Determine a tensão de flexão máxima na
tira. (Ev = 200GPa)
(Resp. 𝜎 = 20𝑀𝑃𝑎)

6. A figura de um homem executando um
salto em altura com vara permitiu estimar
por medição que o raio de curvatura
mínimo da vara é 4,5m. Se a vara tiver 40
mm de diâmetro e for feito de plástico
reforçado com fibra de vidro, determine a
tensão de flexão máxima na vara. (Ev = 131
GPa)

(Resp. 𝜎 = 582𝑀𝑃𝑎)

Curso de Engenharia Química / Mecânica
LISTA DE REVISÃO AV2 – RESISTÊNCIA DOS MATERIAIS APLICADA

7. Um tubo de aço A-36 sem costura com
diâmetro nominal de 33,4mm com 5,0 m de
comprimento com 4,6mm de espessura
será utilizado estruturalmente como pilar,
afixado estruturalmente por pinos de aço.
Determine a carga axial máxima admissível
com a qual a coluna pode sofrer flambagem.
(𝐸 = 210𝐺𝑝𝑎 ; 𝜎𝑒 = 250𝑀𝑝𝑎)
(Resp. Pcr=2,26kN)

8. Um tubo de aço A-36 com 7,2m de
comprimento e a seção transversal
mostrada ao lado deve ser usado como uma
coluna presa por pinos na extremidade.
Determine a carga axial
admissível máxima que
a coluna pode sofrer
flambagem.
(𝐸 = 200𝐺𝑝𝑎 )

(Resp. Pcr=228,2kN)

8. O elemento estrutural A-36 W200 x 46 de
aço mostrado na figura abaixo deve ser
usado como coluna acoplada por pinos.
Determine a maior carga axial que ele pode
suportar antes de
começar a sofrer
flambagem ou
antes que o aço
escoe.

(Resp. P=1472,5kN)

9. O elemento estrutural W200x100 é feito
de aço A-36 e usado como coluna de 7,5m
de comprimento. Podemos considerar que
a base dessa coluna está engastada e que o
topo está preso por um pino. Determine a
maior força axial P que pode ser aplicada
sem provocar flambagem.
Considere:
𝐸 = 200𝐺𝑃𝑎 ;
Ix=113x106mm4
Iy=36x106mm4
𝜎𝑒 = 250𝑀𝑃𝑎 ;
𝐴 = 12700𝑚𝑚²

(Resp. Pcr=2621,2kN)

10. O eixo suporta as cargas das duas polias
mostradas na figura. Determine a equação
da linha elástica. Os mancais em A e B
exercem somente reações verticais sobre o
eixo. Determine as reações em A e B.

𝑅𝑒𝑠𝑝. (𝑅𝑏 =
7
2
𝑃 ; 𝑅𝑎 =
𝑃
2
)

11. A viga suporta a carga distribuída
mostrada. Determine as cargas internas
resultantes na seção transversal que passa
pelo ponto C. Considere que as reações nos
apoios A e B sejam verticais.
Curso de Engenharia Química / Mecânica
LISTA DE REVISÃO AV2 – RESISTÊNCIA DOS MATERIAIS APLICADA


(Resp. Ra=22,81kN ; Rb=12,28kN ; Vc=3,92kN
; Mc=15,07kN.m)

12. A carga de 4.000 N está sendo levantada
a uma velocidade constante pelo motor M,
que pesa 450N. Determine as cargas
internas resultantes que agem na seção
transversal que passa pelo ponto B na viga.
A viga pesa 600 N/m e está fixada à parede
em A.

(Resp. Nb=-2kN ; Vb=4,72kN ;
Mb=4,632kN.m)

13. Cada uma das barras da treliça tem área
de seção transversal de 780 mm².
Determine a tensão normal média em cada
elemento resultante da aplicação da carga
P=40kN. Indique se a tensão é de tração ou
de compressão.

Resp. Ponto A: FAE=53,33kN ; FAB=66,6kN
Ponto B: FBD=116,6kN
Ponto C: FBCE=146,6kN
Ponto E: FED=53,33kN ; FBE=30kN

14. O tampão é utilizado para vedar a
extremidade do tubo cilíndrico que está
sujeito a uma pressão interna p = 650 Pa.
Determine a tensão de cisalhamento média
que a cola exerce
sobre os lados do
tubo necessária
para manter o
tampão no lugar.

Resp.
𝜏𝑚é𝑑 = 199𝑃𝑎

15. Determine as reações nos apoios de
mancal A, B e C do eixo; a seguir, trace os
diagramas de força cortante e momento
fletor.

Curso de Engenharia Química / Mecânica
LISTA DE REVISÃO AV2 – RESISTÊNCIA DOS MATERIAIS APLICADA

Resp.


16. A viga e a haste de aço A-36 são usadas
para suportar a carga de 40 kN. Se for
exigido que a tensão normal admissível para
o aço seja e a
deflexão
máxima não
ultrapasse
1,25mm,
determine o
menor diâmetro
da haste a ser
usado. A viga é
retangular, com
125 mm de
altura e 75 mm de espessura.
(Resp. d=19,16mm)

17. Determine as reações nos apoios A, B e
C; a seguir, trace os diagramas de força
cortante e momento fletor.

(Resp. By=166,24kN ; Cy=11,88kN ;
Ay=81,88kN)


18. Determine as reações nos apoios:
A)

(𝑅𝑒𝑠𝑝. 𝐴𝑦 =
57𝑤𝐿
128
 ; 𝐵𝑦 =
7𝑤𝐿
128
 ; 𝑀𝐴 =
9𝑤𝐿2
128
 )

B)

(𝑅𝑒𝑠𝑝. 𝐴𝑦 =
3𝑤𝐿
8
 ; 𝐵𝑦 =
5𝑤𝐿
4
 ; 𝐶𝑦 =
3𝑤𝐿
8
 )

19. A viga é suportada por um pino em A,
uma mola com rigidez k em B e um rolete
em C. Determine a força que a mola exerce
sobre a viga. EI é constante

Resp. Fm = kx
=
5𝑤𝑘𝐿4
4(6𝐸𝐼+𝑘𝐿3)
