9
CAPÍTULO 3

RESISTORES

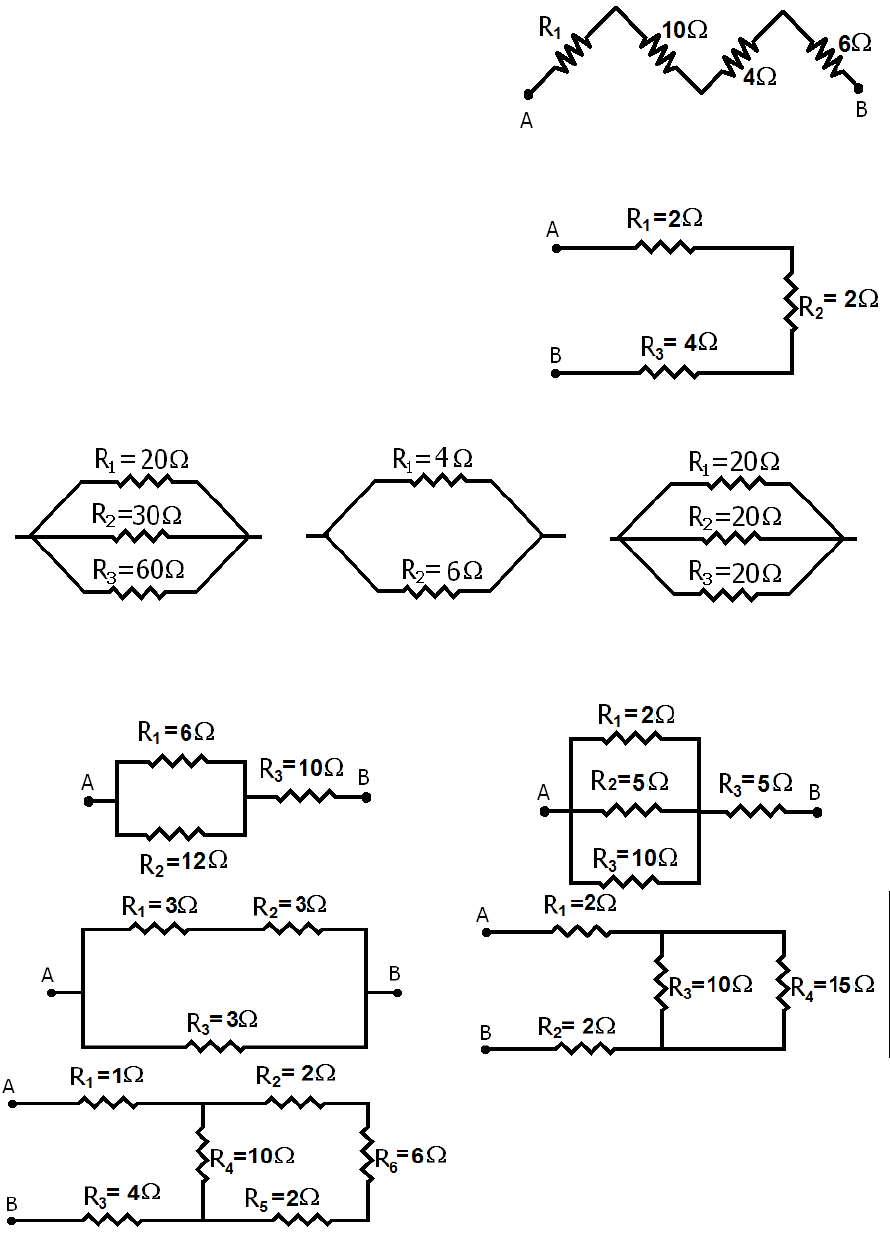

3.01) Na associação representada abaixo, a
resistência do resistor equivalente entre os pontos A e
B vale 28Ω. Calcule o valor da resistência R1.


3.02) Um fogão elétrico, contém duas resistências iguais de 50 Ω. Determine a resistência
equivalente da associação quando essas resistências
forem associadas em série.


3.03) Considere a associação em série de resistores
esquematizada abaixo. Determine a resistência
equivalente da associação;


3.04) Determinar o resistor equivalente à associação das figuras abaixo.
a) b) c)



3.05) Determine a resistência equivalente das associações esquematizadas a seguir.






 10
3.06) São dadas as seguintes associações de resistores
iguais.

Chamando de Rx, Ry Rz as resistências equivalentes das
três associações, respectivamente, verifique qual a opção
correta:
a) Rx > Ry > Rz b) Rx > Rz > Ry
c) Ry > Rz > Rx d) Ry < Rx < Rz
e) Ry < Rz< Rx






3.07) O trecho AB de um certo circuito elétrico está
representado na figura ao lado.

Qual a resistência equivalente entre os pontos A e B ?





3.08) No circuito ao lado, determine a resistência
equivalente entre os pontos A e B ?





3.09) A figura mostra um circuito com três resistores: R1, R2, e
R3. Suas resistências são respectivamente 10Ω , 20Ω e 10Ω. Qual
a resistência equivalente do circuito?





3.10) Ao lado temos esquematizada uma associação de
resistências. Qual é o valor da resistência equivalente entre os
pontos A e B?



3.11) Cinco resistores de 200Ω cada são ligados, formando um quadrado com uma diagonal. Qual
a resistência entre os dois vértices não adjacentes ligados por um resistor?

3.12) São ligados em paralelo, numa mesma tomada, um ferro elétrico de resistência R1 e uma
lâmpada de resistência R2 .A Sabe-se que R1 < R2 A resistência R equivalente da associação é tal
que:
a) R > R2 b) R < R1 c) 1 21
2
R R
R
+
= d) 1 21
2
R R
R = e)
1 2
1R R R= +


 11
3.13) Para obter uma resistência de 4,0 ohms, com resistências de 1,0 ohms, devemos escolher o
esquema da letra:

a)

b)


c)

d)

e)



3.14) Os seis resistores do circuito esquematizado abaixo são
ôhmicos. A resistência elétrica de cada resistor é igual a R.
Considerando A e B como terminais da associação, qual é a
resistência elétrica do conjunto?
a)2R b) R c) R/2
c) 3R/2 e) 3R/4


3.15) Para o circuito da figura, a resistência equivalente entre
os terminais A e B é de:
a)10Ω b) 5,33Ω c) 2,4Ω
d)1,0Ω e) 0,33 Ω





3.16) O sistema esquematizado tem resistência equivalente igual a:
a) 4,0Ω b) 2,1Ω
c) 3,6Ω d) 1,6Ω
e)n.d.a.






3.17) Dado o circuito ao lado, sua resistência equivalente
vale:
a) 7Ω b) 10Ω c) 3Ω d) 5Ω e) 30Ω




3.18) Dada a associação na figura ao lado, a
resistência equivalente entre os terminais A e
B é:
a)RAB=17Ω b) RAB=5Ω
c) RAB=70/17Ω d)RAB=6Ω
e) RAB=1Ω

 12
3.19) A resistência equivalente
entre A e B mede, em ohms
a) 5Ω b) 12Ω
c) 19Ω d) 34Ω
e) 415Ω



3.20) A resistência do resistor equivalente da
associação abaixo, entre os terminais A e B é:
a) zero b) 3 c) 4,5
d) 9 e) 18









3.21) No circuito abaixo, qual a resistência equivalente entre
os pontos A e B?




3.22) Na associação abaixo, a resistência equivalente
entre os pontos A e B vale:
a)5,0Ω b) 55Ω c) 30Ω
d) zero e) 3Ω


3.23) Um estudante recebeu de seu professor três resistores de resistências 12 ohms cada um. A
seguir, o professor pediu ao aluno uma associação com os três resistores, de modo que a
resistência equivalente fosse a de um resistor cuja resistência fosse 18 ohms. A associação que o
aluno deveria fazer seria:

a)

b)


c)

d)

e)


 13
3.24) O circuito ao lado é montado
com resistores de resistência R. A
resistência equivalente entre os
pontos A e B é:
a) R b) 2R c) 3R
d) R/2 e) R/3


3.25) No circuito da figura, todas as resistências têm o mesmo
valor A, B, C ou D. Entre quaisquer dois pontos A, B, C ou D
pede-se aplicar uma diferença de potencial e calcular a
resistência equivalente Re. Então, encontrar-se-á, aplicando-se
a ddp:
a) entre A e D, Re = 8R/5 e entre B e D, Re = R/2
b) entre B e D, Re= R/2 e entre C e D, Re= 5R/8
c) entre B e C, Re = 5R/3 e entre A e B, Re = 5R/3
d) nenhuma dessas.


3.26) Dispõe-se de três resistores de resistência 300 ohms cada um. Para se obter uma
resistência de 450 ohms, utilizando-se os três resistores, como devemos associá-los?
a) Dois em paralelo, ligados em série com o terceiro.
b) Os três em paralelo.
c) Dois em série, ligados em paralelo com o terceiro.
d) Os três em série.

3.27) Ligando-se 16 resistores idênticos, de resistência R, obteve-se um conjunto de resistências
equivalentes a R. De que forma os resistores foram ligados?
a) 4 resistores em série, ligados em paralelo.
b) 4 resistores em paralelo, ligados em série.
c) Qualquer uma das ligações anteriores.
d) Não é possível.

3.28) Tendo somente dois resistores, usando-os um por vez, ou em série, ou em paralelo,
podemos obter resistência de 3, 4, 12 e 1 6 . As resistências dos resistores são:
a) 3Ω e 4Ω b) 4Ω e 8Ω c) 12Ω e 3Ω d) 12Ω e 4Ω e) 8Ω e 16Ω



RESPOSTAS DOS EXERCÍCIOS PROPOSTOS

3.01) 8Ω 3.02) 100 Ω
3.03) 8Ω 3.04)a) 10 Ω b) 2,4 Ω c) 6,66 Ω
3.05)a)14Ω b) 6,25Ω c)2Ω d)10Ω e)10Ω 3.06) D
3.07) 5R 3.08) ≅ 3,9 Ω
3.09) 7,5 Ω 3.10) 3,5 Ω
3.11) 100 Ω 3.12) B
3.13) D 3.14) E
3.15) D 3.16) A
3.17) C 3.18) E
3.19) A 3.20) A
3.21) 5 Ω 3.22) A
3.23) D 3.24) A
3.25) B 3.26) A
3.27) C 3.28) D

 14
CAPÍTULO 4

1º LEI DE OHM


1º LEI DE OHM

4.01) Calcule a corrente elétrica do circuito abaixo nos seguintes casos:
a) V= 12V e R= 220Ω
b) V= 96V e R= 32Ω
c) V= 180V e R= 45Ω
d) V= 120V e R= 360Ω
e) V= 77V e R= 35Ω

4.02) Responda os exercícios a seguir:
a) Calcule a corrente elétrica que um chuveiro de 10Ω consome ligado em uma rede de 127V.
b) Um ferro elétrico de 30Ω de resistência está ligado em uma rede de 127V. Calcule a sua
corrente elétrica.
c)Calcule a corrente elétrica que uma lâmpada com 200Ω consome ligada em tensão de 220V.
d)Uma resistência elétrica de 22,5Ω está ligada em uma rede de 220V. Calcule a sua corrente
elétrica.


4.03) Calcule a tensão elétrica do circuito abaixo nos seguintes casos:
a) I= 2,5A e R= 150Ω
b) I = 1,5A e R= 22Ω
c) I = 11A e R= 15Ω
d) I = 30A e R= 12Ω
e) I = 0,5A e R= 600Ω

4.04) Responda os exercícios a seguir:
a)Calcule a tensão elétrica de uma resistência de um forno de 50Ω que consome uma corrente
elétrica de 22A.
b)Um ferro elétrico de 26Ω de resistência consome uma corrente elétrica de 6A. Calcule a sua
tensão elétrica.
c)Calcule a tensão elétrica de um ferro de solda de 16Ω de resistência que consome uma corrente
de 15A.
d)Um dispositivo elétrico possui uma resistência elétrica de 36,4Ω, calcule a sua tensão elétrica,
sabendo-se que consome uma corrente elétrica de 1,6A.


4.05) Calcule a resistência elétrica do circuito abaixo nos seguintes casos:
a) V= 36V e I= 1,2A
b) V = 44V e I= 4A
c) V = 130V e I= 1,9A
d) V = 127V e I= 3A
e) V = 380V e I= 3A


4.06) Responda os exercícios a seguir:
a)Calcule a resistência elétrica de um resistor que consome 0,08A ligado em uma rede de 24V.
b)Um chuveiro elétrico consome 13A em uma rede de 220V. Calcule a sua resistência elétrica.
c)Calcule a resistência elétrica de uma lâmpada queconsome 0,45A ligada em uma tensão de
125V.
d)Um elemento elétrico consome uma corrente elétrica de 0,65A, calcule a sua resistência elétrica,
sabendo-se que ele está ligado em uma rede de 760V.
 15
4.07) No circuito elétrico abaixo, calcule a variável que se pede::
a) V= 74V I=0,6A R=?
b) V= 38V I=2,4A R=?
c) R= 560Ω I=2,3A V=?
d) R= 88Ω I=290A V=?
e) I = 0,22A V=120V R=?


4.08) Um elemento elétrico possui três resistências elétricas que podem ser ligadas independente
uma das outras. As resistências são: R1=25Ω, R2=18Ω, R3=31Ω. Essas resistências são ligadas em
uma tensão de 127V. Com base nos cálculos necessários responda qual delas irá consumir a maior
corrente elétrica?

4.09) Uma corrente de 54 A circula através de um resistor de 2,7 megaohm (MΩ) conectado a
uma fonte de tensão de V (volts). Qual o valor de V?

4.10) Três resistores de resistências 1Ω, 3Ω e 5Ω estão associados em série, sendo aplicada aos
terminais da associação uma ddp de 18V. Determine a intensidade da corrente que a percorre.

4.11) A diferença de potencial entre os extremos de uma associação em série de dois resistores
de resistência 10Ω e 100Ω e 220V. Qual é a diferença de potencial entre os extremos do resistor
de 10 Ω nessas condições.

4.12) Dispõe-se de três resistores, um de 10Ω de 20Ω um de 30Ω. Ligando esses resistores em
paralelo e aplicando uma diferença de potencial de 12V aos extremos dessa associação, que
corrente elétrica total percorre o circuito?
a)0,2A b) 0,4A c) 2,2A d) 2,5A e) 5,0A

4.13) Na associação de resistores da figura abaixo, os
valores de l e de R são, respectivamente:
a) 8A e 5Ω b) 5A e 8Ω
c) 1,6A e 5Ω d) 2,5A e 2Ω
e) 80A e 160Ω


4.14) Submete-as a associação de resistores representada abaixo a uma diferença de potencial de
20V. Os valores, das correntes I1, I2 e I3 são, em ampères, respectivamente:
a) 0,08; 0,02; 0,10 b) 0,02; 0,08; 0,10
c) 1,0; 0,025; 0,50 d) 1/12; 1/42; 0,50
e) 0,08; 0,8; 1/52






4.15) No circuito ao lado R1 = 2R2 = 4R3 = 20 ohms e UAB =
60V. Que corrente total, em ampère, flui de A para B?





4.16) No circuito visto na figura, a bateria não tem resistência
interna. Determine, em volts, a diferença de potencial Vab entre os
pontos a e b.

 16
4.17) No circuito da figura abaixo, qual é acorrente i, em ampères, fornecida pala bateria de 12V?



4.18) No circuito dado, o gerador é ideal. A ddp entre os
terminais da resistência de 10 ohms é:
a)3,0V b) 6,0V c) 10V d) 12V e) 60V




Leia o texto para responder às questões 4.19 e 4.20:
Num laboratório, dispõe-se apenas de resistores de 1000 Ω, de corrente nominal 0,1A. Deseja-se
um resistor de 200, para utilização num determinado circuito.

4.19) A maneira adequada de associar os resistores disponíveis é:



4.20) A corrente total máxima permissível no circuito é igual a:
a)0,1A b) 0,2A c) 0,3A d) 0,4A e) 0.5A


Questões 4.21 e 4.22. No circuito abaixo, todos os resistores têm a mesma resistência.

4.21) Mantendo aberta a chave S, o resistor submetido à maior
diferença de potencial é o:
a)R1 b) R2 c) R3 d) R4 e) R5


4.22) Se for i a corrente elétrica que atravessa o resistor R1
quando a chave S estiver fechada, então a corrente que
atravessará este mesmo resistor, quando a chave S estiver
aberta, será:
a)zero b) i/4 c) i/2 d) i e) 2i

 17
4.23) O circuito ao lado representa um divisor de tensão. As tensões elétricas VAB, VBC e VCD são,
respectivamente

a) 24V, 36V e 60V
b) 60V, 36V e 24V
c) 120V, 120V e 120V
d) 20V, 30V e 50V
e) 50V, 3OV e 20V






4.24) Considere o circuito ao lado, no qual R
são resistores de resistência 15Ω e B uma
bateria de 30V. Qual a intensidade de corrente
no resistor R’?



4.25) Calcule a diferença de potencial entre os pontos X e Y mostrados no circuito abaixo:





4.26) Um circuito é formado por três resistores e um
gerador G como indica a figura. A tensão nos terminais
do gerado é de 90V.
a) Qual o valor da intensidade de corrente no gerador?
b) Qual o valor da intensidade de corrente no resistor
R1 ?


4.27) Considere a associação de resistores representada ao lado:
Sendo os fios de ligação considerados ideais, verifique quais a proposições corretas:
(1) Todos os resistores estão associados em série.
(2) Todos os resistores são percorridos por correntes
elétrica de mesma intensidade.
(3) Todos os resistores suportam a mesma tensão
elétrica.
(4) Todos os resistores estão ligados em paralelo.
(5) A resistência equivalente da associação
apresentada é R/4.
(6) Cada resistor é percorrido por uma corrente
elétrica de intensidade E/R.
(7) A corrente que atravesse o gerador tem
intensidade E/R.
 18
4.28) No circuito ao lado, determine as correntes i,
i1, i2, i3 e assinale a opção correta:

 I(A) I1(A) I2(A) I3(A)
a) 12 4 6 8
b) 24 3 9 12
c) 15 6 3 6
d) 15 3 6 6
e) 6 3 15 3







4.29) Calcular a corrente no resistor
R = 10 ohms indicado:




4.30) No circuito ao lado,a diferença de potencial VAB entre os
terminais da bateria é de 12 volts. As resistências valem R1=
4,0Ω, R2 = 2,0Ω e R3 =2,0Ω. As correntes i1 e i2 que
atravessam as resistências R1 e R2 valem:
a) i1 = 2,0 A e i2 = 4,0 A
b) i1 = 1,8 A e i2 = 1,8 A
c) i1 = 1,2 A e i2 = 2,4 A
d) i1 = 1,0 A e i2 = 2,0 A
e) i1 = 2,0 A e i2 = 2,0 A





4.31) No esquema abaixo, a
resistência equivalente é igual a:
a)100Ω b) 40Ω
c) 30Ω d) 10Ω
e) 5Ω




4.32) Considerando o esquema da questão anterior e supondo que a corrente que passa pela
resistência de 7Ω é 24A, pode-se dizer que a corrente que passe pela resistência de 12Ω é igual a:
a)4A b)6A c)12A d)18A
e) 24A

4.33) No circuito ao lado, o gerador é ideal e a
intensidade de corrente que passa pelo resistor 4R
é 3,5A. A intensidade de corrente que passa pelo
resistor R é:
a)1,0A b)2,0A c) 3,0A
d)3,5A e)4,0A
 19
4.34) Um eletricista instalou numa casa, com tensão de 120V, 10 lâmpadas iguais. Terminado o
serviço, verificou que se havia enganado, colocando todas as lâmpadas em série. Ao medir a
corrente no circuito, encontrou 5,0 x 10-2ª. Corrigindo o erro, ele colocou todas as lâmpadas em
paralelo. Suponha que as resistências das lâmpadas não variam com a corrente. Após a
modificação, ele mediu, para todas as lâmpadas acesas, uma
corrente total de:
a) 5,0A b) 100A c) 12A d) 10A e) 24A


4.35) Seis resistores de mesma resistência R são ligados conforme
indica a figura. Ligando-se o conjunto pelos terminais C e D a uma
fonte de tensão U = 100 V, a corrente no ramo CD é I=0,5A. Qual a
resistência do conjunto vista de AC?



4.36) O circuito a seguir mostra quatro
resistores de resistências elétricas iguais
ligados a uma bateria. Se a corrente
elétrica que passa pelo resistor R4 tem
intensidade de 6,0A, determine as
intensidades das correntes através dos
resistores R1 e R2.




4.37) No circuito abaixo, com a chave S aberta, a corrente
i é de 3A, Determine a corrente i quando a chave S estiver
fechada.





4.38) No circuito abaixo, o gerador é Ideal e todos os
resistores são iguais. Com a chave S aberta, a corrente
no trecho PQ é i. Fechando a chave S, a nova corrente
nesse trecho (PQ) será:
a) 2i b) 3i/2 d) i
d) i/2 e) 2i/3


4.39) O esquema mostra três fios entre os quais se ligam algumas lâmpadas iguais.
a) Qual a tensão aplicada às lâmpadas quando o “fio neutro” está ligado?
b) Se o fio neutro quebrar no ponto P, que tensão será aplicada às duas lâmpadas de baixo?


 20
4.40) No circuito a seguir, F1 representa um fusível de
resistência 0,30Ω que suporta uma corrente máxima de
5,0A e F2 representa um fusível de resistência 0,60Ω
que suporta uma corrente máxima de 2,0A.
Determinar o maior valor da tensão E de modo a não
queimar o fusível.





4.41) No circuito Indicado na figura, os fusíveis F1, F2, F3
e F4 suportam, no máximo, correntes de intensidades
1,2A, 0,5A, 2,0A e 5,0A, respectivamente. Se fecharmos
as chaves k1, k2 e k3 nessa ordem, e não
simultaneamente, os fusíveis queimados serão:
a) F1 e F2 b) F1 e F3
c) F2 e F3 d) F2 e F4
e) F3 e F4



4.42) No circuito da figura o amperímetro A assinala 2A.
A resistência R vale:
a) 1 ohms b) 3 ohms c) 4 ohms
d) 2 ohms e) 0,5 ohm



4.43) Nos circuitos abaixo as resistências R dos resistores são iguais. A pilha fornece uma
diferença de potencial constante V. Em qual dos circuitos o amperímetro (A) indica intensidade de
corrente maior?







4.44) O circuito mostra três resistores, uma bateria, um
amperímetro, fios de ligação e uma chave. Qual a intensidade de
corrente acusada pelo amperímetro quando a chave está:
a) aberta ? b) fechada?
 21
4.45) Determine para o circuito abaixo a indicação do voltímetro ideal V.













4.46) No circuito abaixo
esquematizado, determine o valor da
d.d.p. indicada pelo voltímetro V
quando:
a) a chave CH está aberta;
b) a chave CH está fechada.







RESPOSTAS DOS EXERCÍCIOS PROPOSTOS


4.01)a)54,54mA b)3A c) 4A d)0,33A e)2,2A 4.02)a)12,7A b)4,23A c)1,1A d) 9,77A
4.03)a)375V b)33V c)165V d)360V e)300V 4.04)a)1100V b)156V c)240V d)58,24V
4.05)a)30Ω b)11Ω c)68,42Ω d)42,33Ω e)126,66Ω 4.06)a)300Ω b)16,92Ω c)277,77Ω d) 1169,23Ω
4.07)a)123,3Ω b)15,8Ω c)1288V d)25520V e)545,4 4.08) R2=18Ω
4.09)145,8 106V 4.10) 2,0 A
4.11) 20V 4.12) C
4.13) A 4.14) A
4.15) A 4.16) 20V
4.17) 24 A 4.18) E
4.19) B 4.20) E
4.21) A 4.22) D
4.23) A 4.24) 1,0 A
4.25) 10 V 4.26) a) 9,0 A b) 3,0 A
4.27) (2), (3), (4), (5) e (6) 4.28) D
4.29) 0,40 A 4.30) C
4.31) D 4.32) B
4.33) E 4.34) A
4.35) 200/3 Ω 4.36) 18 A e 12 A
4.37) 4A 4.38) E
4.39) a) 110V b) ≅147 V 4.40) 6,0 V
4.41) A 4.42) D
4.43) E 4.44) a) 0,25 A e b) 0,75 A
4.45) 3,0 V 4.46) a) 56 V e b) 70 V



 22
CAPÍTULO 5


POTÊNCIA ELÉTRICA

POTÊNCIA ELÉTRICA

5.01) Calcule a corrente elétrica nos seguintes casos para o circuito mostrado abaixo:
a) E=127V e P=60W
b) E=96V e P=100W
c) E=180V e P=30W
d) E=120V e P=420W
e) E=77V e P=200W

5.02)a) Calcule a corrente que um chuveiro de 4400W consome ligado em uma rede de 127V.
b) Um ferro elétrico possui uma potência elétrica de 700W e está ligado em uma rede de 220V.
Calcule a sua corrente elétrica.
c) Calcule a corrente elétrica que uma lâmpada com 200W consome ligada em tensão de 127V.
d) Um motor elétrico possui uma potência elétrica de 10cv, calcule a sua corrente elétrica,
sabendo-se que ele está ligado em uma rede de 380V.

5.03) Um chuveiro elétrico possui três posições (inverno, verão, outono) que podem ser ligadas
independe uma das outras. As posições são: inverno =4400W, verão = 1100W, outono = 2200W
Em uma tensão de 127V. Responda qual delas irá consumir a maior corrente elétrica?

5.04) Transforme os valores a seguir em Watts (W):
a) 10 CV b) 2HP c) 13KW d) 2CV e) 7.5HP
f) 25.8 KW g) 1800Mw h) 65000µW i) ½ HP j) ¾ CV
k) 5800mW l) 95CV m) 065KW n) 200CV

5.05) Os valores a seguir foram tirados de placas de motores elétricos. Calcule a corrente desses
motores:
a) P=3cv E=220V b) P=1cv E=380V c) P=5cv E=440V
d) P=10HP E=440V e) P=50cv E=760V f) P=30HP E=380V

5.06) Supondo-se que o KWh custe R$ 0,33. Calcule quanto se pagará pelo funcionamento dos
elementos a seguir, num mês de 30 dias:
a) Um chuveiro de 4400W, ligado durante 1 hora por dia.
b) Um motor de 50cv, ligado durante 8 horas por dia.
c) Um ferro de solda de 200W, ligado durante 6 horas por dia.
d) Dez lâmpadas de 100W, ligadas durante 5 horas por dia.
e) Três motores elétricos de 20cv cada um, ligado durante 18 horas por dia.
f) Um ferro elétrico de 600W, ligado durante 2 horas por dia.
 23
5.07) Faça um levantamento de todos os equipamentos elétricos de sua casa, e registre a
potência de todos eles. Supondo que todos fossem ligados ao mesmo tempo, calcule a potência
máxima de sua residência e a corrente máxima da mesma.

5.08) Com base no exercício anterior, estipule o tempo de funcionamento mensal de cada
elemento e calcule o consumo mensal em reais de sua residência (adote KWh = R$ 0,33; em um
mês de 30 dias).

5.09) Alguns motores elétricos podem ser ligados em 220V ou 380V, mudando-se apenas a forma
de ligação. O que acontece com a corrente elétrica de um motor desses de 40cv, quando o ligamos
em 380V e depois mudamos para 220.

5.10) Calcule a corrente elétrica de um motor de 3 CV que está ligado a uma rede de 220V.

5.11) Calcule a potência elétrica de um chuveiro elétrico de 220Ve 40A.

5.12) Dois motores elétricos possuem as seguintes especificações:
Motor A: tensão de 220V e potência de 5 CV;
Motor B: tensão de 380V e potência de 4 HP. De posse desses dados calcule corrente, a potência
em watts (W) de cada motor.

5.13) Um chuveiro elétrico possui três posições para o controle da temperatura da água, sabe-se
que este chuveiro está ligado em uma rede de 220V e que cada posição tem uma resistência:
Inverno = 5Ω verão = 20Ω outono = 10Ω De posse desses dados calcule a corrente de cada
posição, a potência máxima e mínima.

5.15) A potência elétrica consumida pela calculadora Casio é de 0,022W, sob tensão elétrica de
3V. Diz o fabricante que, como a calculadora permanece constantemente ligada, as pilhas são duas
pilhas de 1,5V, em série) duram 1 ano. Calcular:
a) A intensidade de corrente média na calculadora;
b) A quantidade de energia química útil por pilha;
c) A partir da energia elétrica obtida dessa pilhas, quanto tempo uma lâmpada de 3V – 5W ficaria
funcionado, em média.

Texto para responder às questões 5.16 e 5.17:
Uma residência é iluminada por 12 lâmpadas de incandescência, sendo 5 de 100W e 7 de 60W
cada.
5.16) Para uma média diária de 3 horas de plena utilização das lâmpadas, qual a energia
consumida (em kWh) por essas lâmpadas, em um mês de 30 dias?
a) 27,60 b) 920 c) 8,28 d) 2,70 e) 82,8

5.17) Sendo a tensão da instalação de 115V, qual é a corrente total utilizada pelas lâmpadas?
a) 317,4A b) 24A c) 8A d)4,2A e) 0,7A
