SISTEMA DE POLIAS

Prévia do material em texto

ASSESSOTEC
ASSESSORIA TECNICA EM ACIONAMENTOS
https://sites.google.com/view/calcular-potencia-do-motor
José Luiz Fevereiro Fone (55-11) 2909.0753 Cel. 9.9606.7789
e-mail 1: fevereirojl@uol.com.br e-mail 2: fevereirojl@gmail.com

SISTEMA DE POLIAS - FÓRMULAS BÁSICAS PARA OS CÁLCULOS DE VELOCIDADE, RPM, FORÇA E TORQUE

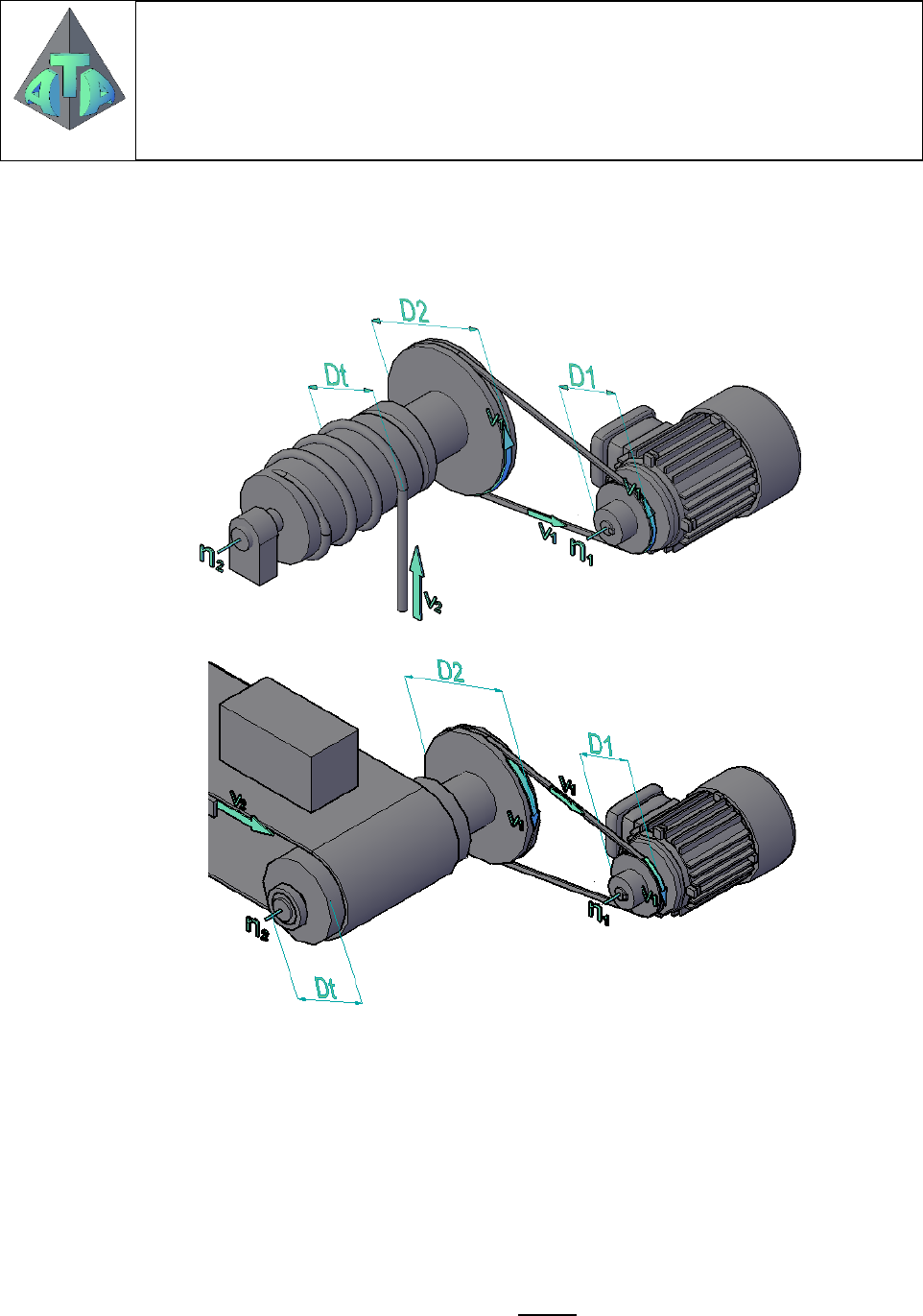

VELOCIDADE E RPM


n1 – rotação por minuto no eixo do motor e da polia motora – conforme motor selecionado
D1 – Diâmetro da polia motora em metros
v1 – velocidade periférica da polia motora e da correia V em m/min
𝑣1 = 3,14 ∗ 𝐷1 (𝑚) ∗ 𝑛1(𝑟𝑝𝑚) = 𝑚/𝑚𝑖𝑛
D2 – Diâmetro da polia movida em metros
n2 – rotação por minuto no eixo da polia movida
𝑛2 = 𝑛1 ∗
𝐷1(𝑚)
𝐷2(𝑚)

Dt – Diâmetro do tambor em metros
v2 – velocidade do cabo de elevação e da correia transportadora em m/min
𝑣2 = 3,14 ∗ 𝐷𝑡(𝑚) ∗ 𝑛2(𝑟𝑝𝑚) = 𝑚/𝑚𝑖𝑛
FORÇA E TORQUE

D1 = Diâmetro da polia motora
D2 = Diâmetro da polia movida
Dt = Diâmetro do tambor
R1 = Raio da polia motora
R2 = Raio da polia movida
Rt = Raio do tambor

Todas as dimensões em metros

Calcular o torque no eixo da polia motora através da fórmula a seguir
𝑇1 =
716,2 ∗ 𝑃
𝑛1
= 𝑘𝑔𝑓𝑚
P = Potência do motor em CV
n1 = rotação por minuto no eixo do motor
ou baixar o valor do torque no catálogo do motor (conjugado nominal)

F1 = Força tangencial na polia motora e na polia movida e força de tração na correia V
𝐹1 =
𝑇1
𝑅1


Torque no eixo da polia movida / eixo do tambor
𝑇2 =
𝑇1 ∗ 𝐷2
𝐷1
= 𝑘𝑔𝑓𝑚

F2 = Força tangencial no tambor. Força de elevação. Força de tração na correia transportadora
𝐹2 =
𝑇2
𝑅𝑡
