27/08/2019
1
CONTEÚDO ABORDADO
1. OBRAS PORTUÁRIAS E COSTEIRAS,
CONTINUAÇÃO...
DISCIPLINA: PROTOS E VIAS NAVEGAVEIS (17B3)
Prof. Eng. Civil, MSc. Danilo Gonçalves Batista

Foto: Porto de Manaus (Extraída de Governo do
amazonas, 2019)
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP

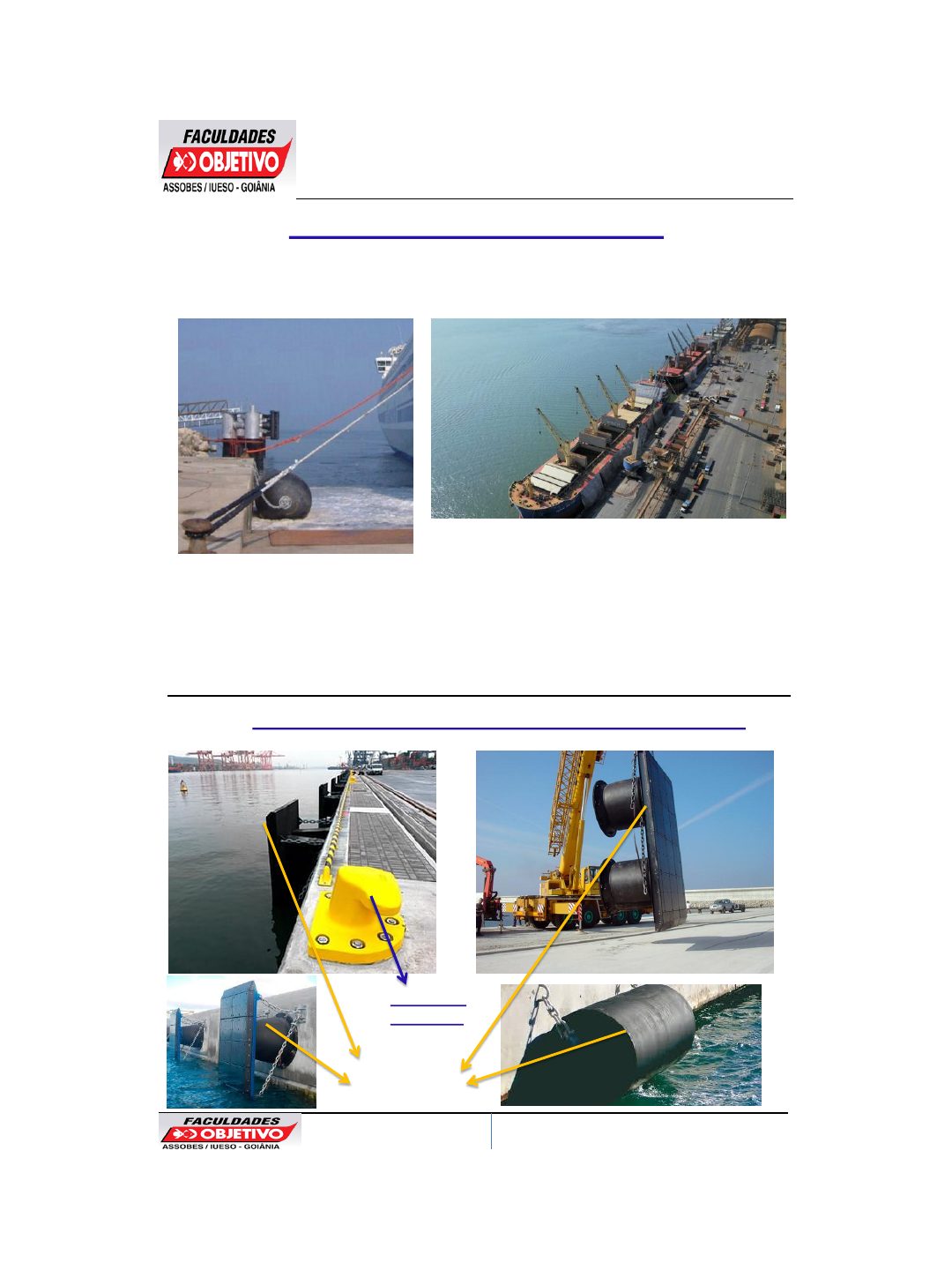

DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS
Cabeços de
amarração
Defensas
marítimas
27/08/2019
2
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
INTRODUÇÃO AO TEMA
 Inseridas nas estruturas portuárias, as estruturas de acostagem e de amarração
representam uma plataforma fixa que possibilita a aproximação e fixação dos navios
em terra, criando condições de segurança indispensáveis para que se processem as
respectivas operações portuárias (MORAIS, 2010).
 Existem diversos tipos de construção de Cais de Acostagem. O tipo de construção terá
de ser adequado às características dos navios que vai receber. A sua estrutura pode,
em função do tipo de construção, ser mais ou menos robusta ou resistente.
 É necessário que o cais de acostagem possa resistir às forças de reação oriundas do
impacto das embarcações durante as manobras de atracação.
 Os cais de acostagem, de baixa profundidade são, geralmente, constituídos por
estruturas robustas, obtidas com blocos de granito ou de concreto, ou construções em
caixão de concreto armado, posteriormente cheias com areia, cascalho ou mesmo
concreto. Este tipo de estruturas é muito robusta e de grande inercie.
 Locais de águas muito profundas, mas não superiores a 50 m, são, sobretudo
utilizadas estruturas constituídas por estacas em concreto ou plataformas suspensas.
Este tipo de estruturas é, necessariamente, mais crítica, relativamente às cargas que
suporta.

Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
INTRODUÇÃO AO TEMA
 Conforme destaca Morais (2010), com as estruturas portuárias criam-se condições
que possibilitam o intercâmbio entre meios de transporte marítimos, terrestres e
ferroviárias, auxiliados por meios mecânicos na transferência de matérias-primas,
possuindo ainda zonas de armazenamento das mesmas
 As condições de segurança e operacionalidade num porto estão relacionadas com o
comportamento dos navios amarrados e atracados ao cais, com o nível dos
movimentos realizado pelas embarcações (manobras dentro do porto) e com a
magnitude dos esforços nos cabos de amarração e nas defensas.
 Os parâmetros mais importantes na análise de sistemas de equipamentos de
acostagem são os impulsos correspondentes à acostagem e amarração dos navios.
 O tipo de acostagem de um navio, depende de alguns fatores como:

 O tipo de cais de acostagem, quanto à sua estrutura;
 As condições de acostagem (profundidade da água, efeitos da maré e do vento);
 A acostagem é efectuada com outro navio;
 Características do navio e da sua condição de carga.
27/08/2019
3
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
INTRODUÇÃO AO TEMA
Conforme destaca Morais (2010), não existe uma única solução de construção para
estruturas de acostagem. A sua tipologia será sempre função das diversas condicionantes a
que o projeto vai estar sujeito. Sendo assim dos diversos tipos de estruturas de acostagem
destacam-se os seguintes:

 Estruturas por gravidade: estruturas que asseguram a sua estabilidade essencialmente
devido ao peso próprio dos seus materiais, muitas vezes associados à ação do peso dos
terrenos sobrejacente

 Estruturas em cortinas estacas-prancha: a retenção dos solos é garantida através das
forças passivas geradas pelo terreno quando estão em contato com as estacas-prancha.
Muitas vezes este tipo de estruturas está associada a sistemas de ancoragem que
juntamente com o peso específico da plataforma superior (superstrutura) se opõe aos
momentos fletores e aos impulsos horizontais gerados pelo terreno de contenção.

 Estruturas sobre estacas: a plataforma de trabalho está assente sobre estacas cravadas
nas camadas inferiores do solo de fundação.

Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
Figura – Cais de estrutura fechada – cais de
gravidade
Figura – Aduelas com encaixes
2.1 – Cais de acostagem de estrutura fechada – cais de gravidade
Figura – Cais de acostagem do tipo “L
27/08/2019
4
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
 Os tipos de estruturas de acostagem em estruturas fechadas mais comuns são os
cais de blocos naturais, cais do tipo L, cais de aduelas e os cais em caixão.
 Este tipo de estrutura é de excelente resistência aos impactos de acostagem das
embarcações e sofrem com mais intensidade os efeitos da massa de água
deslocada pelas embarcações, principalmente em águas pouco profundas,
conforme exemplo das Figuras apresentadas no slide próximo.
 Os equipamentos de apoio à acostagem e amarração são colocados na
superestrutura, logo o dimensionamento deste tipo de estrutura portuária tem
de contar com os casos mais desfavoráveis de acostagem e de amarração. Este
dimensionamento terá também de contar com as juntas de dilatação da
superestrutura, pelo que normalmente o projeto é feito contanto com as ações
definidas entre juntas do cais.
 Pode ser de diversos tipos, desde blocos de concreto, caixões de concreto armado e
aduelas de concreto armado com encaixes (no caso das profundidades serem baixas).
2.1 – Cais de acostagem de estrutura fechada – cais de gravidade
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
 Quando se opta por aduelas de concreto armado permite uma grande economia nos
volumes de concreto, visto que os espaços vazios dentro das aduelas são preenchidos com
materiais menos dispendiosos, materiais mais finos, sendo os mais usuais areia ou brita.
 Este tipo de peça é construída como uma seção de um caixão, que depois irá ser solidarizada
com outras peças semelhantes, permitindo assim que após esta solidarização seja feito o
preenchimento das células. Estas peças, por não terem um fundo, não flutuam, logo têm de
ser colocadas no local da obra através da ajuda de guindastes.
2.1 – Cais de acostagem de estrutura fechada – cais de gravidade
Figura -
Estruturas de
acostagem em
blocos: naturais
(esquerda) e
artificiais (direita)
(MOURÃO, 2010)
27/08/2019
5
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
Figura – Cais de estrutura semi-aberto – cais em
cortina de estacas-pranchas
2.2 – Cais de acostagem de estrutura semi-aberta – cais em cortina de estacas pranchas
Figura – Cais em estacas
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
 Esta estrutura tem maior sensibilidade às cargas, sendo mais intenso o efeito da massa
de água arrastada pelo navio em sua acostagem. Este efeito é ainda mais acentuado
em águas menos profundas, conformeexemplo das figuras do slide anterior.
 Os cais de cortinas de estacas-prancha têm como uma das suas principais
características o fato de serem estruturas leves. Este tipo de cais é construído através
da cravação de perfis metálicos ou de concreto armado no solo. Estes elementos
constituem células cilíndricas, cortinas ou caixões. Estas cortinas destinam-se à
retenção de solos, à acostagem e amarração das embarcações.
2.2 – Cais de acostagem de estrutura semi-aberta – cais em cortina de estacas pranchas
Figura - Utilização de cortinas de
estacas-prancha: cais de
acostagem (esquerda) e reforço
das margens (direita) – (MOURÃO,
2010)
27/08/2019
6
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
2.2 – Cais de acostagem de estrutura semi-aberta – cais em cortina de estacas pranchas
 Independente do tipo de Cais a ser implantado, tem-se que a topografia/batimetria é
importante para determinar as curvas de nível do terreno costeiro ou fluvial e assim
permitir a implantação da obra. Com esse levantamento é possível determinar o calado
que o porto irá proporcionar, ou seja, determina-se a profundidade mínima da maré no
período de baixa-mar e subtraindo-se cerca de 1,0m desse nível (que é a folga que deve ter
entre a quilha do navio e o fundo do mar ou leito fluvial), obtém-se o calado;

 Caso o calado obtido seja inferior ao desejado, pode-se fazer uma dragagem no local ou
afastar o cais da linha costeira ou borda fluvial, avançando-o no sentido do mar ou rio.
Portanto, nessa situação deve-se fazer uma ponte de acesso entre o cais “off-shore” e a
retroárea;

 Outro aspecto que pode ser avaliado da topografia/batimetria é a possibilidade ou não de
se locar a retroárea junto à costa ou borda fluvial, pois, caso não haja espaço suficiente no
terreno adjacente, deve-se avançar o aterro sobre o mar para a locação da retroárea. Uma
alternativa a isso, seria fazer uma retroárea estruturada, ou seja, uma estrutura de vigas e
lajes sobre o mar, apoiada sobre estacas, constituindo-se assim em uma estrutura
portuária semi-aberta. Essa solução também pode ser dada caso o terreno costeiro não
seja adequado para receber cargas de contêineres e equipamentos de operação portuária.
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
Figura – Vista do cais e a construção da retroárea estruturada do terminal de contêineres
(TECON-3) no Porto de Santos (ANDRADE GUTIERREZ, 2006).
2.2 – Cais de acostagem de estrutura semi-aberta – cais em cortina de estacas pranchas
27/08/2019
7
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
2.3 – Cais de acostagem de estrutura aberta – cais com fundação em estacas ou dolfins
Figura – Cais de estrutura aberto – cais com
fundação em estacas
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
 Também conhecidas como estruturas com Paramento Aberto. Nestas estruturas de
paramento aberto são representadas por estacas e plataformas suspensas, sem
parede frontal.

 Estruturas extremamente sensíveis a cargas de acostagem, porém os efeitos da
massa de água deslocada pela embarcação é quase inexistente, ou seja, o efeito da
água arrastada pelo navio é atenuado em relação a estrutura fechada.

 Os locais para fixação de defensas é mais reduzido e as estacas contribuem para a
energia total a absorver, conforme exemplo das Figuras apresentadas no slide
anterior.

 Este tipo de estrutura é condicionada em larga escala pela especificidade da obra,
uma vez que a cravação destes elementos depende da profundidade de perfuração
no local onde estas vão ser colocadas, assim como das características geológicas e
geotécnicas dos terrenos de fundação.



2.3 – Cais de acostagem de estrutura aberta – cais com fundação em estacas ou dolfins
27/08/2019
8
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
 A adoção da estrutura aberta ocorre quando as características do terreno não permitem a
colocação de um cais fechado ou semi-aberto ou quando este tipo de solução é muito
dispendiosa. Assim, como solução podem ser colocadas estacas como elemento de
fundação.
 A colocação de um grande número de estacas permite uma distribuição do peso próprio da
superestrutura e dos equipamentos de superfície, como por exemplo, guindastes.
 Quando é necessário construir um cais em fundos aluvionares (depósitos de sedimentos
clássicos, como, areia, cascalho ou lama), os elementos maciços poderiam sofrer grandes
assentamentos com o tempo, logo opta-se pela colocação de estacas.
 A colocação de estacas é feita através da cravação de camisas metálicas, como as
representadas na Figura apresentada no próximo slide, onde é colocada a armadura de
aço, que posteriormente é feita a concretagem e colocação dos elementos que formam a
superestrutura do cais.
 Uma vez que estas estruturas são de paramento aberto, a água pode circular livremente
sob a superestrutura, reduzindo o amortecimento ao movimento das embarcações durante
a acostagem.
2.3 – Cais de acostagem de estrutura aberta – cais com fundação em estacas ou dolfins
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
Figura– Camisas metálicas
2.3 – Cais de acostagem de estrutura aberta – cais com fundação em estacas ou dolfins
27/08/2019
9
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
Dolfim de Amarração
- Estrutura portuária
situada em local de
maior profundidade com
dimensões capazes de
receber embarcações.
Tal estrutura é
independente da linha
do cais que pode ser ou
não dotada de
plataforma de
comprimento variável e
em geral possui
equipamentos.
2.3 – Cais de acostagem de estrutura aberta – cais com fundação em estacas ou dolfins
Extraído de: http://www.navioseportos.com.br/site/index.php/uteis/glossarios
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
Figura - Porto de Aratu-Cadeias, no município de Cadeias, na Bahia (Extraído de
CERRADOEDITORA, 2019).
2.3 – Cais de acostagem de estrutura aberta – cais com fundação em estacas ou dolfins
27/08/2019
10
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
2. Tipos de Estruturas de Acostagem
(Extraído de INSTITUTO DE ENGENHARIA DO PARANÁ, 2019).
2.3 – Cais de acostagem de estrutura aberta – cais com fundação em estacas ou dolfins
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
3. Localização Geográfica de uma bacia portuária
 A localização da bacia portuária tem uma grande influência na seleção do sistema de
defensas mais adequado, uma vez que dependem desta os fatores ambientais que têm
influência direta no dimensionamentode defensas.
 Fatores como a variação do nível das marés, correntes, temperatura da água, incidência de
ventos e probabilidade de ocorrência de fenômenos naturais como tempestades, furacões e
tufões podem causar graves problemas à acostagem e amarração das embarcações, sendo
por isso necessário definir medidas de proteção contra estes fatores.
 Um determinado porto pode também estar mais ou menos exposto a estes elementos
naturais, fazendo com que as manobras possam ser mais ou menos complexas de executar.
Os portos podem ser interiores, exteriores ou localizados ao largo, e ter proteção natural ou
artificial.
 Consideram-se portos interiores os localizados em estuários (braço de mar que se forma
pela desembocadura de um rio), zonas lagunares (depressão formada pela água, localizada
na borda litorânea, comunicando-se com o mar através de um canal) ou deltas (foz de um
rio formada por vários canais ou braços do leito do rio).
 Já os portos exteriores estão localizados diretamente na costa, geralmente protegidos
através de quebra-mares.
27/08/2019
11
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
3. Localização Geográfica de uma bacia portuária
 Quanto à proteção, esta pode ser artificial, que é a mais comum, e é executada
através de quebra-mares (Figura abaixo) e guias de corrente, de forma a que o
interior da bacia portuária esteja protegido dos fenômenos da agitação.
 Pelo contrário, os portos com proteção natural não necessitam de melhoramentos,
uma vez que a agitação não é suficiente para causar problemas às manobras no
interior da bacia portuária.
 A título de exemplo, o porto de Santos, pode ser considerado um porto interior, uma
vez que se localiza no estuário de Santos e não necessita de obras de proteção.
Figura –
Execução de
quebra-
mares

Os quebra-mares são utilizados nos portos
com o objetivo de tirar partido das suas
características e possibilitar zonas de fraca
ondulação, facilitando com isto a
amarração de barcos, as operações de
movimentação de cargas e a manutenção
de navios, além de assegurarem a proteção
das instalações portuárias propriamente
ditas.
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
Obras para melhoramento dos portos
 Os portos podem necessitar de infraestrutura externa para criar áreas protegidas
de ondas (quebra-mares, molhes e guias-correntes) e de Correntes (espigões).
 A finalidade destas obras é criar uma bacia portuária, proteger o canal de acesso
em embocaduras costeiras e defender o litoral contra a erosão:
 Exemplos de obras de abrigo: molhes, quebra-mares e espigões,
 Exemplos de obras para melhoria de acesso: guias-correntes, canais de acesso e
bacias (espera e evolução).





Molhe : Estruturas perpendiculares
e/ou oblíqua à costa, formando um
escudo para portos e ancoradouros de
barcos e protegendo uma parte da
linha costeira a partir das ondas
(bloqueio da energia das ondas
incidentes).
.
27/08/2019
12
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
Obras para melhoramento dos portos
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
4 – Principais tipos de defensas
 O tipo de defensa difere de acordo com o fabricante, tanto na forma como na
capacidade de absorção de energia. Por outro lado podem-se enumerar alguns
tipos de defensas que são produzidos por quase todos os fabricantes
anteriormente mencionados:

 Defensa cilíndrica;
 Defensa em arco (Tipo V);
 Defensa modular (Tipo PI);
 Defensa de rodas;
 Defensa cónica;
 Defensa cilíndrica axial;
 Defensa pneumática e de espuma.

• As duas últimas são defensas utilizadas preferencialmente em transferências
entre navios em mar aberto, ou como defensas móveis, utilizadas em portos.
27/08/2019
13
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
4.1 – Defensas Cilíndricas
 As defensas cilíndricas, como as representadas na Figura abaixo, são fáceis de instalar
uma vez que não têm de estar totalmente fixas ao paramento do cais, podendo estar
suspensas por uma corrente.
 A facilidade de instalação faz com que as defensas cilíndricas apresentem grande
versatilidade, sendo por isso ideais para a colocação em locais de difícil instalação, ou
áreas onde não seja possível colocar defensas com sistemas de apoio que ocupem muito
espaço.
Figura – Exemplo de sistema de defensas cilíndricas.
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
4.2 – Defensas em arco (tipo V)
 As defensas em arco podem ser instaladas com qualquer orientação, como se pode
verificar observando a Figura abaixo, sendo mais usualmente utilizadas com o seu eixo na
vertical. Estas podem ser utilizadas para uma grande variedade de navios, sendo
especialmente indicadas para embarcações que apresentam uma boa capacidade de
deformação no casco.
Figura – Exemplo de colocação de sistema de defensas em arco.
27/08/2019
14
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
4.3 – Defensa Modular (tipo PI)
 As defensas modulares são peças de fácil manutenção e colocação. Podem apresentar
variadas configurações de instalação. São elementos de alto desempenho, uma vez que
são constituídos por elementos individuais e são recomendados para espaços limitados
de instalação.
 Na Figura abaixo pode ser observado um da possível colocação deste tipo de defensas
em cais de acostagem.
Figura– Exemplo de defensa modular (tipo PI).
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
4.4 – Defensa de Rodas
 As defensas de rodas são essencialmente utilizadas não para minimizar as reações no
cais, mas para conduzir os navios em zonas estreitas, geralmente em direção a docas
secas ou eclusas.
 Este tipo de defensa apresenta geralmente uma baixa resistência à compressão, pelo que
a sua principal função não é a de proteção para as ações de acostagem, mas devido à sua
muito baixa resistência à rotação tem grande utilidade em zonas de manobras difíceis.
Na Figura abaixo, pode ser observado este tipo de defensa.
Figura– Exemplo de defensa de roda.
27/08/2019
15
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
4.5 – Defensa Cônica
 As defensas cónicas, como a do exemplo apresentado na Figura abaixo, apresentam uma
grande capacidade de absorção de energia sem uma grande transferência de forças às
embarcações.
 Este tipo de defensa é de muito elevado desempenho, apresentando uma excelente
relação energia-deformação, sendo hoje em dia as defensas que apresentam a maior
capacidade de absorção de energia. A sua forma cónica permite que estes equipamentos
resistam até elevadas pressões e ângulos de compressão.
Figura– Exemplo de uma
defensa cónica.
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
4.6 – Defensa Pneumática e de Espuma
 Este tipo de defensa é utilizado de forma diferente das já mencionadasuma vez que
funciona em contato direto com a água, funcionando como uma defensa flutuante,
podendo ser preenchida com ar ou espuma, como está representado na Figura abaixo.
 Vale ressaltar que os tipos mais usuais de defensas são tipo cone, modular (PI) e em
arco (tipo V).
Figura – Exemplo de defensa pneumática flutuante.
27/08/2019
16
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5 – Dimensionamento de Defensas
 Um determinado sistema de defensas deve ser projetado de forma a distribuir o esforço
provocado no casco do navio pela maior área possível. A variação da altura das marés e a
forma do casco do navio tem influência direta na dimensão do painel que assenta na
defensa.
 A escolha do sistema de defensas mais apropriado para um determinado terminal não tem
uma solução única. Para cada porto, existem condições específicas que tornam o
dimensionamento mais complexo, de acordo com a zona geográfica e climática. A influência
da ação do vento, variação das marés, características das bacias de manobra, profundidade
dos canais de navegação e a natureza das estruturas de acostagem levam a que exista um
grande número de soluções para um determinado tipo de problema.
 O sistema de defensas tem também de ser definido de acordo com a função de cada cais.
No caso de estar em estudo um terminal multiuso a seleção torna-se ainda mais complexa
uma vez que tem de ser feito um estudo contando com as características de diversos tipos
de embarcações que irão lá estar atracados.
 O funcionamento das defensas baseia-se na lei de conservação de energia, ou seja, a
energia cinética da embarcação durante as ações de acostagem é transferida ao cais, sendo
absorvida pela própria estrutura, pelo casco do navio e pela deformação das defensas.
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5 – Dimensionamento de Defensas
 O estudo deve contemplar várias soluções possíveis,
de forma a avaliar qual a melhor forma de equipar o
cais. Numa primeira abordagem deve ser avaliado o
tipo principal de embarcações que irão solicitar a
estrutura, assim como as condições predominantes
das manobras.
 O comportamento das defensas deve ser avaliado
durante as ações de acostagem e de amarração, de
forma a entender as cargas estáticas e dinâmicas a
que as embarcações ficam sujeitas durante estes
momentos.
 Quando um navio choca com uma defensa numa
manobra de acostagem, estas deformam-se até que
a velocidade do seu ponto de contato se anule. Parte
desta energia é retribuída ao navio, fazendo com que
mude os seus parâmetros de velocidade.

Figura – Grande ruptura no casco
após colisão frontal de um navio
com o cais de acostagem
 A deformação máxima da defensa está associada a um esforço que deve ser absorvido pela
estrutura de acostagem. Conhecida a energia transmitida pelo navio à estrutura, resta
escolher um sistema de defensas adequado para receber tal energia.
27/08/2019
17
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5.1 – Esforços devido à atracação
 Os esforços de atracação consistem da ação do impacto das embarcações no momento
da atracação destes em uma instalação portuária. Os sistemas de defensas são os
responsáveis por absorver a energia cinética proveniente dos navios e embarcações
neste momento e transmitir os esforços resultantes à estrutura da obra.
 Os sistemas de defensas são a primeira fronteira entre um navio e a estrutura de
acostagem, garantindo a segurança das embarcações que atracam nos portos e das
estruturas portuárias.
 Um aspecto importante a se considerar na introdução dos métodos de cálculo para a
energia de atracação é o modo de atracação do navio na instalação portuária. As Figuras
que seguem ilustram os principais modos de atracação praticados
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
5.1 – Esforços devido à atracação


Semestre 2019/2
Turmas: 9º/10ºP
27/08/2019
18
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
5.1 – Esforços devido à atracação


Semestre 2019/2
Turmas: 9º/10ºP
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5.1.1 - Esforços de atracação segundo recomendações da NBR 9782
Segundo as prescrições da NBR 9782, a energia cinética característica transmitida
pela embarcação durante a atracação, e que deve ser considerada no
dimensionamento das estruturas e defensas, é determinada pela seguinte
expressão:
sendo:
EC = energia característica nominal;
M1 = massa deslocada pelo navio;
M2 = massa de água adicional;
V = velocidade de aproximação no navio perpendicular à linha de
atracação;
Ce = coeficiente de excentricidade;
Cr = coeficiente de rigidez.
27/08/2019
19
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5.1.1.1 - Massa deslocada pelo navio (M1)
 A massa M1 depende do tipo de instalação portuária.
 Nas instalações de descarregamento das embarcações, a massa (M1) a ser
considerada é a máxima que a embarcação pode deslocar.
 Nas instalações em que ocorrerá exclusivamente carregamento, a massa a
ser considerada corresponde à situação da embarcação em lastro ou
parcialmente carregada. Admite-se nesta situação considerar como massa
deslocada pela embarcação o valor de 90% de M1, ou seja, 0,9 M1, em que
M1 é a massa correspondente à capacidade de carga total da embarcação
(TPB).
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5.1.1.2 Massa deslocada pelo navio (M2)
 A massa M2 corresponde à massa de água que se movimenta em conjunto com
a embarcação durante a atracação, é a consideração da massa hidrodinâmica
pela NBR 9782. Pode ser determinada pela expressão a seguir:
Sendo:
• D = calado da embarcação nas condições da atracação (lastro ou carregado);
• L = comprimento da embarcação;
• a (gamma) = massa específica da água (água 1.000kg/m3 e água salgada
1.025 kg/m3).
 A norma permite adotar valores diferentes dos calculados pela expressão para
a massa hidrodinâmica, desde que tenham sido comprovados por testes e/ou
estudos científicos realizados em laboratório idôneo.
27/08/2019
20
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5.1.1.3 – Velocidade de aproximação da embarcação (V)
 De acordo com a norma NBR 9782, a velocidade (V) de aproximação das embarcações
perpendicular à linha de atracação é afetada por uma série de fatores, quais sejam:
tamanho das embarcações, condições de abrigo, uso de rebocadores, habilidade do piloto
e condições meteorológicas. Os valores mínimos a serem adotados para o cálculo da
energia de atracação característica, segundo a referida norma, são os indicados na
Tabela01.
Tabela 01 - Valores mínimos da velocidade de aproximação do navio para cálculo da energia
de atracação segundo a NBR 9782 (em m/s)
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5.1.1.4 – Coeficiente de excentricidade (Ce)
O coeficiente de excentricidade segundo a NBR 9782 leva em consideração a energia
dispendida no movimento de rotação do navio, e é determinado pela expressão:Sendo:
l = distância entre o ponto de contato e o centro de gravidade do navio, medida
paralelamente à linha de atracação;
r = raio de giro do navio (podendo ser considerado como aproximadamente igual a 25%
do comprimento da embarcação);
27/08/2019
21
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5.1.1.4 – Coeficiente de excentricidade (Ce)
Para efeito de dimensionamento, poderá ser estabelecida uma adaptação baseada nos
conceitos propostos por TRELLEBORG, 2011, sendo:
Sendo:
B – boca da embarcação
Para que a expressão anterior seja utilizada, precisamos obter o valor de y, através das
expressões abaixo apresentadas e que podem ser melhor compreendida por meio da análise
à Figura apresentada no próximo slide:
sendo:
L = comprimento da embarcação (m);
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5.1.1.4 – Coeficiente de excentricidade (Ce)
Figura – Demonstração das variáveis x e y
27/08/2019
22
Prof. MSc. Danilo Gonçalves Batista
Disciplina: Portos e Vias Navegáveis (17B3)
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS


Semestre 2019/2
Turmas: 9º/10ºP
5.1.1.5 - Coeficiente de rigidez (Cr)
 O coeficiente de rigidez (Cr) leva em consideração a parcela da energia de atracação
absorvida pela deformação do costado no navio. Segundo a NBR 9782:1987,
dependendo da rigidez do sistema de defensas o valor adotado pode variar entre 0,90 e
0,95. Para efeito de cálculo de dimensionamento neste módulo de aula, adotaremos um
coeficiente de rigidez de 0,90.
 Geralmente considera-se que as embarcações podem embater num ponto singular, ou
num par de pontos. Este segundo caso é o mais comum, e irá ser o caso estudado neste
módulo de aula.
 O impacto das embarcações acontece geralmente em dois pontos devido às grandes
dimensões destes e ao ângulo com que estes se aproximam, e apenas em casos muito
raros embatem em apenas uma defensa. Desta forma a energia do impacto é distribuída
em duas peças de equipamento.
Eng. Civil, MSc. Danilo Gonçalves Batista
DIMENSIONAMENTO DE DEFENSAS PORTUÁRIAS
