ACQF Atividades de Materiais Elétricos

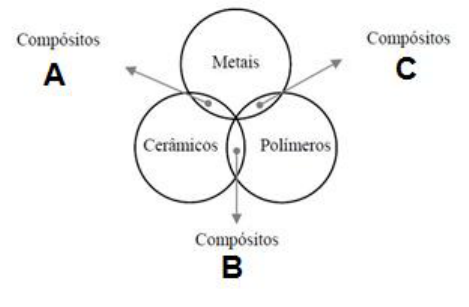

Segundo a composição química e a estrutura da matéria, os materiais pertencem a uma das três categorias: metais, cerâmicos e polímeros. Suas características dependem das propriedades físicas e químicas, o que diferem essas três categorias. Além dessas categorias, existem os materiais compósitos, que surgem não propriamente como uma nova categoria, mas sim como misturas não homogêneas dos três tipos de materiais, que formam a figura a seguir:

	A - polímero-cerâmico; B - cerâmico-metal; C - polímero-metal.

	A - polímero-cerâmico; B - polímero-metal; C - cerâmico-metal.

	A - cerâmico-metal; B - polímero-cerâmico; C - polímero-metal.

	A - cerâmico-metal; B - polímero-metal; C - polímero-cerâmico.

	A - polímero-metal; B - polímero-cerâmico; C - cerâmico-metal.
Cerâmicas são misturas ou soluções de materiais inorgânicos, normalmente não metálicos, preparados com a ação do calor e resfriamento. As propriedades das Cerâmicas são muito afetadas pelas impurezas contidas nas matérias-primas utilizadas, pelo tipo de impureza, pelo tamanho das partículas e pelo método de fabricação. Das alternativas a seguir, qual apresenta todas as características das Cerâmicas?

	Pouca Elasticidade; Resistentes; Isolantes Elétricos; Isolantes Térmicos; Algumas são transparentes.

	Pouca Elasticidade; Frágeis; Condutores Elétricos; Isolantes Térmicos; Algumas são transparentes.

	Pouca Elasticidade; Frágeis; Isolantes Elétricos; Isolantes Térmicos; Todos, sem exceção, são transparentes.

	Pouca Elasticidade; Frágeis; Isolantes Elétricos; Isolantes Térmicos; Algumas são transparentes.

	Muita Elasticidade; Frágeis; Isolantes Elétricos; Isolantes Térmicos; Algumas são transparentes.
“É um metal branco-azulado, que tem o maior coeficiente de dilatação entre os metais. É quebradiço à temperatura ambiente, estado que muda entre 100-150oC, quando se torna mole e maleável, o que permite sua redução a finas chapas e fios. Acima de 200oC, volta a ser quebradiço, podendo ser reduzido a pó a 250oC”. Essa frase se refere a que tipo de material condutor?

	Prata.

	Chumbo.

	Zinco.

	Estanho.

	Ouro.
Os vernizes são produtos resultantes de sinas com um solvente, esse último eliminado na fase final do processo. Mantém, na forma final, as propriedades das resinas, classificando-se em três grupos, que são:

	De endurecimento, de impregnação, de colagem.

	De impregnação, de colagem, de recobrimento.

	De impregnação, de colagem, de brilho.

	De brilho, de colagem, de recobrimento.

	N.d.a.
Quanto à classificação dos materiais magnéticos em relação à permeabilidade, podemos dizer que os materiais paramagnéticos são:


	Ligas de ferro-silício.

	Ouro, prata e chumbo.

	Ligas para ímãs permanentes.

	Cromo, manganês e platina.

	Quase todas as substâncias orgânicas.
Materiais que  apresentam propriedades de condução elétrica intermediárias. Tais materiais são denominados semicondutores. Os materiais semicondutores mais simples são constituídos de átomos de um único elétron, ou seja, átomos tetravalentes. Podemos dizer que os elementos químicos mais comuns para utilização em materiais semicondutores são:

	Ouro (Au) e Prata (Ag).

	Silício (Si) e Carbono (C).

	Carbono (C) e Ouro (Au).

	Germânio (Ge) e Carbono (C).

	Silício (Si) e Germânio (Ge).
	As associações internacionais dedicam-se à elaboração de normas que são consideradas válidas para diversos países do mundo. Qual é a importância dessas normas.


	Do processo de normalização, surgem as normas, que são documentos contendo informações técnicas para uso de fabricantes e consumidores.


	Normalização são critérios estabelecidos entre as partes interessadas - técnicos, engenheiros, fabricantes, consumidores e instituições - para padronizar produtos, simplificar processos produtivos e garantir um produto confiável, que atenda a suas necessidades.


	A necessidade de manter um maior número de peças para reposição e, consequentemente, um maior número de itens em estoque.


	Instrumentos e ferramentas adequadas ao serviço que se está realizando facilitam o trabalho e dão correção e segurança a ele.


	Normas internacionais permitem que diferentes países utilizem a mesma terminologia, a mesma simbologia, os mesmos padrões e procedimentos para produzir, avaliar e garantir a qualidade dos produtos.
	Os níveis da normalização costumam ser representados por uma pirâmide, que tem em sua base a normalização empresarial, seguida da nacional e da regional, ficando no topo a normalização internacional:
Essa pirâmide poderia conter outros níveis de normalização situados entre o empresarial e o nacional, que seriam:
I. O das Normas Setoriais ou de Associações, compostas por entidades de classe, representativas de setores produtivos, que são válidas para o conjunto de empresas a elas associadas. As normas do American Petroleum Institute (API) são um exemplo clássico.
II. O dos grupos de empresas que formam consórcios que elaboram normas para determinados empreendimentos.
Assinale a alternativa correta:


	Todas estão erradas.


	N.d.a.


	Apenas II está correta.


	Todas estão corretas.


	Apenas I está correta.
	O sistema de transmissão de energia elétrica deve cumprir alguns fatores com relação ao valor da tensão elétrica, são eles:


	Condições climáticas, carga instalada, segurança.


	Carga instalada, população na região.


	Local de chegada e saída da linha de transmissão, carga instalada.


	N.d.a.


	Trajeto, segurança, potência.
	Disjuntor é um dispositivo mecânico de manobra, capaz de estabelecer, conduzir e interromper correntes nas condições nominais do circuito, assim como estabelecer, conduzir durante um tempo especificado e interromper correntes sob condições anormais especificadas do circuito, tais como as de curto–circuito. Em que satisfaz as seguintes condições:
I. Abrir e fechar um circuito independente do tempo.
II. Conduzir a tensão de carga das linhas.
III. Suportar termicamente a corrente eficaz de carga do sistema.
IV. Suportar térmica e mecanicamente a corrente de curto–circuito do sistema por um minuto.
Assinale a alternativa correta:


	Apenas I está errada.


	Apenas III está errada.


	Apenas II está errada.


	Apenas IV está errada.


	Todas estão erradas.
	Considerando a classificação da subestação, quanto a sua função do sistema elétrico, podemos concluir que:


	Subestação de Brigada.


	N.d.a.


	Subestação Transformadora.


	Subestação Abaixadora.


	Subestação Externa ou Ao Tempo.
	Os medidores e relés de proteção do tipo de corrente alternada são atuados por tensões e correntes supridas por transformadores de potencial e de corrente. As duas principais finalidades de um transformador de corrente são:
I. Isolar os circuitos de medição e controle do sistema de alta tensão, protegendo os instrumentos de controle e de medição, bem como os técnicos que lidam com eles.
II. Reduzir a corrente que passa pela linha de transmissão, normalmente a valor nominal de 5 A, permitindo normalizações de instrumentos de medição e de controle.
Assinale a alternativa correta:


	N.d.a.


	Todas estão corretas.


	Todas estão erradas.


	Apenas II está errada.


	Apenas I está correta.
