Subestação de Utilização
Predial ou Industrial – Parte 2

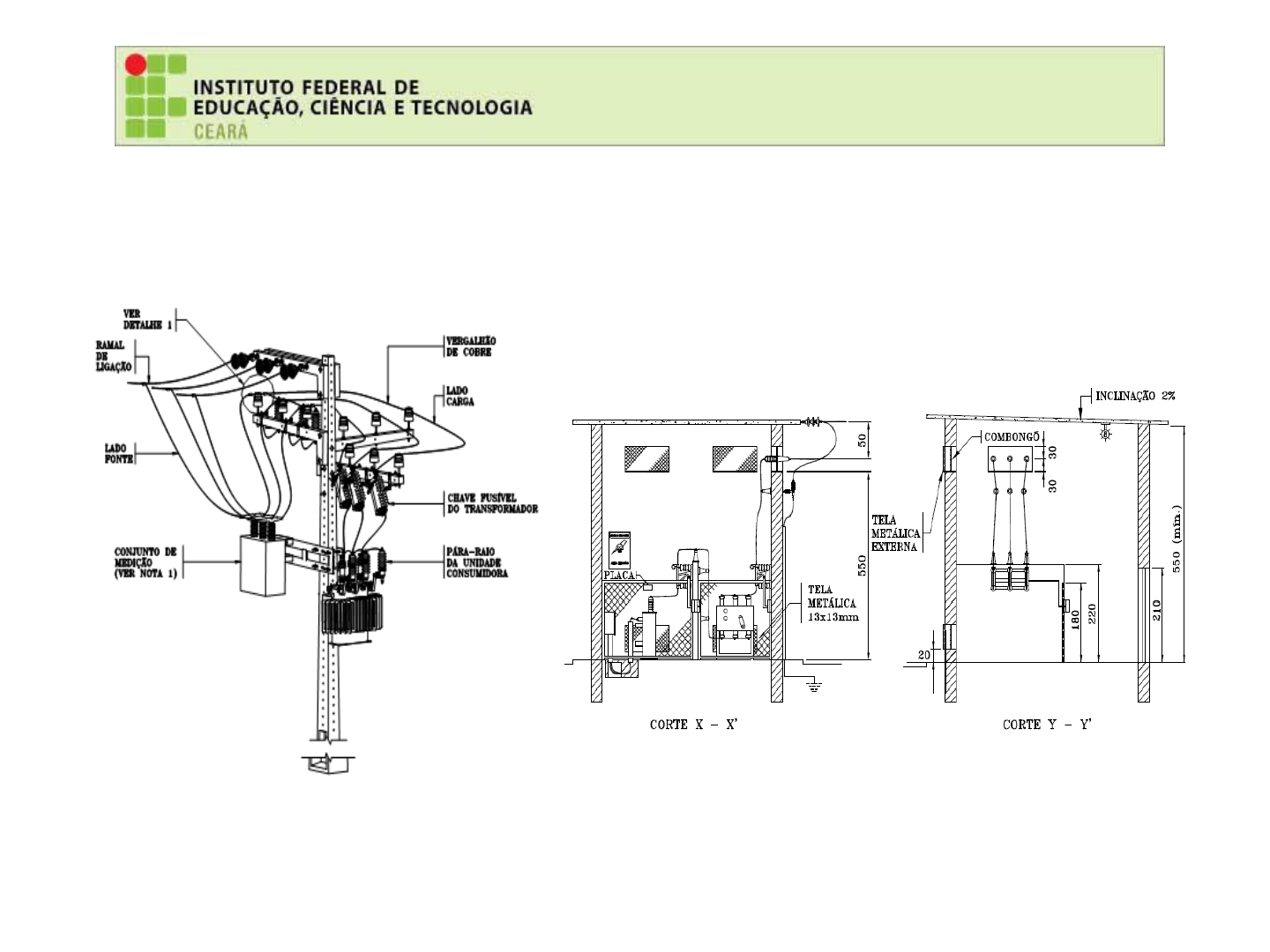

Subestação aérea em poste
Subestação abrigada
Prof., Gênova
Outubro/2019
 1. Subestação de utilização
 Definição:
 São instalações destinadas a alimentação em
tensão primária de distribuição, de unidades
consumidoras residencial, comercial, industrial ou
outros segmentos de consumo, como poder
público, unidades rurais e demais categorias, em
áreas urbanas ou rurais.
 São consideradas unidades consumidoras do
Grupo A.

 2. Referências Normativas
 Os projetos/obras relativas as subestações de utilização
deverão estar em conformidade com a NBR 14039-
Instalações Elétricas de média tensão de 1,0kV a 36,2kV,
Especificação Técnica n° 125 Enel Distribuição Ceará –
Fornecimento de Energia em Tensão Primária de
Distribuição,
 e demais documentos normativos.
- Legislação: Leis;
- Normas Brasileiras – NBRs;
- Procedimentos de Redes do ONS;
- PRODIST – ANEEL;
- Documentação Técnica da ENEL;
- Norma regulamentadora NR10 – MINISTÉRIO DO
TRABALHO E DO EMPREGO-MTE

 3. Objetivo
 O objetivo da Especificação Técnica n°125 é
estabelecer regras e recomendações aos projetistas,
construtores e consumidores, com relação à elaboração
de projetos e execução de suas instalações, a fim de
possibilitar o fornecimento de energia elétrica pela Enel
Distribuição Ceará em tensão nominal de 13,8kV entre
fases.
 Esta especificação se aplica aos consumidores cativos
ou especiais atendidos em tensão primária de
distribuição (13,8kV), em instalações novas, a reformar
ou a ampliar.
 De forma a atender a nova ordem econômica,
com o advento das privatizações no setor elétrico
brasileiro, na busca de melhores condições de
fornecimento de energia, seguindo a tendência de
um mundo globalizado, a Legislação brasileira
neste tema redefine o tipo de consumidor quanto
ao fornecimento de energia elétrica.
4. Limites de fornecimento para UC alimentada em MT:
 Neste enfoque foram então definidos
consumidor cativo e consumidor especial,
com os respectivos limites de fornecimento:

 4.1. Consumidor cativo

 4.2. Consumidor especial



 4.1. Consumidor Cativo:
 Consumidor ao qual só é permitido comprar
energia da distribuidora detentora da
concessão ou permissão na área onde se
localizam as instalações do acessante, e, por
isso, não participa do mercado livre e é
atendido sob condições reguladas. O mesmo
que consumidor não livre, não optante ou
regulado.
Limites para consumidor cativo:
Pinst.>75KW ou

30KW<Dcontratada< 2.500KW.

 Mesmo c/ Pinst.<75KW deve ser atendido em MT a UC que
tiver pelo menos um dos seguintes equipamentos:
 1- MIT com P > 30cv em 380V;
 2- Aparelho trifásico não resistivo com P>20KVA;
 3- Máquina de Solda a transformador 3Ф com P>15kVA;
 4- Aparelho de Raios X trifásico ou outros aparelhos
hospitalares com P>20 KVA;
 5- Em canteiro de obras (bate estaca, elevador de carga,
betoneira, grua ou similar ou equipamentos que possuam
carga pulsante c/ P> 10cv.


4.2. Consumidor especial:
 Agente da Câmara de Comercialização de
Energia Elétrica – CCEE, na categoria de
comercialização, que adquire energia
proveniente de empreendimentos de geração
enquadrados no parágrafo 5º do artigo 26 da Lei
Nº 9.427, de 26 de dezembro de 1996, para
unidade consumidora ou unidades consumidoras
do grupo A reunidos por comunhão de
interesses de fato ou de direito cuja carga seja
maior ou igual a 500kW e que
 não satisfaçam, individualmente, os requisitos
dispostos nos artigos 15 e 16 da Lei Nº 9.074, de
7 de julho de 1995.

 Consumidor especial:
 O fornecimento de energia elétrica a consumidor
especial deve ser realizado em MT (13,8KV) quando a
carga instalada na unidade consumidora for igual ou
maior do que 500KW e a demanda a ser contratada pelo
consumidor, estiver entre 500KW e 2500KW, em
qualquer segmento horosazonal.
Limites para consumidor especial:
 PINST ≥ 500 kW ou
500kW < DCONTRATADA < 2.500kW
 Outra forma de atendimento em MT nesta categoria
especial, é quando existe um grupo de consumidores
localizados fisicamente em áreas contíguas em que
se configura a soma das potências instaladas
individuais maior ou igual a 500kW e quando:
a) A carga instalada de cada UC for superior a 75KW;
b) A soma da carga instalada de todas as UCs seja
maior ou igual a 500KW;
c) A demanda a ser contratada pelo interessado, para
fornecimento de energia, estiver compreendida entre
500 e 2500KW, em qualquer segmento horosazonal.
 Nota: Estas unidades consumidoras devem estar
localizadas em áreas contíguas, caso contrário
devem possuir o mesmo CNPJ.

 5. Entrada de Serviço
 É o trecho do circuito primário com toda a infraestrutura
adequada à ligação, fixação, caminhamento,
sustentação e proteção dos condutores que vão do
ponto de ligação da rede pública até a proteção geral
de média tensão da unidade de consumo. Além da
infraestrutura adequada a composição eletromecânica,
os elementos essenciais da entrada são os seguintes:

 5.1. Elementos Essenciais da Entrada
 5.1.1. Ponto de ligação;
 5.1.2. Ramal de ligação;
 5.1.3. Ponto de entrega;
 5.1.4. Ramal de entrada: Aéreo, subterrâneo ou misto

 5.1.1. Ponto de ligação
 É o ponto da rede de distribuição pública, em
média tensão, do qual deriva o ramal de
ligação, se localizando eletricamente logo após
as chaves de derivação.


“Desenho em diagrama unifilar”

Rede de Distribuição Ponto de ligação

Ponto de
ligação
 5.1.2. Ramal de Ligação (Na ET-125-Enel-CE,item 6.6.3)
 É o conjunto de condutores e acessórios entre o ponto
de ligação da rede primária de distribuição pública e o
ponto de entrega.
 Para ramal de ligação derivado de rede aérea devem
atender as seguintes prescrições:
 5.1.2.1. Principais prescrições para ramal de ligação:
 a) Deve ser aéreo em toda a sua extensão e ter uma
extensão máxima de 40m;
 b) Os condutores devem seguir as especificações da
Enel e a sua instalação deve obedecer às Normas
ABNT específicas e recomendações dos fabricantes;
 c) Ser projetado, construído, operado e mantido pela
Enel, sem a participação financeira do consumidor;

 d) Deve atender as distâncias de segurança e as
alturas mínimas em relação ao solo;

 e) A Enel-Distribuição Ceará, por ocasião da
consulta prévia, deve indicar o ponto do seu
sistema no qual há condições técnicas para
derivar o ramal de ligação para a unidade
consumidora;

 f) A classe de isolamento requerida para o ramal
de ligação aéreo deve ser igual a classe de
isolamento da rede de distribuição da qual deriva
o ramal de ligação;

 g) Deve ser instalada e operada exclusiva pela Enel
Distribuição Ceará, chave seccionadora unipolar na
derivação do ramal de ligação; (ET-125-Enel-CE,
item 6.6.3, alínea g);

 h) Não deve ser acessível a janelas,sacadas ,
telhados, áreas ou quaisquer outros elementos fixos
não pertencentes à rede, devendo qualquer condutor
do ramal atender as distâncias de segurança
indicadas. Não estão incluídas, neste caso, as janelas
de ventilação e iluminação dos postos de proteção e
transformação;

i) Não deve cruzar outro terreno que não seja o da unidade
consumidora;
j) Não deve haver edificações definitivas ou provisórias,
plantações de médio ou grande porte sob o ramal, ou
qualquer obstáculo que lhe possa oferecer dano, seja
em domínio público ou privado
k) No caso de travessia de cerca ou grade metálica deve
haver aterramento no trecho sob o ramal seccionamento
da cerca ou grade com comprimento maior que 20m.
 O seccionamento deve ser de 20 m de largura,
compreendendo 10 m de cada lado, a partir doeixo da
linha, e o aterramento será instalado no mourão central
do trecho seccionado;
 x x x x x x x x x x x x x x x

 20m
Cerca
Rede de
distribuição
 5.1.3. Ponto de entrega
 É a conexão do sistema elétrico da Concessionária
com a unidade consumidora e situa-se no limite da
via pública com a propriedade onde esteja localizada
a unidade consumidora. Deve obedecer as seguintes
prescrições:
 a) Quando existir propriedade de terceiros, em área
urbana, entre a via pública e a propriedade onde
esteja localizada a unidade consumidora, o ponto de
entrega deve situar-se no limite da via pública com a
primeira propriedade. O consumidor deve apresentar
o Termo de Servidão e Permissão de Passagem em
Propriedade urbana;


 b) Para as unidades consumidoras em área rural e a
rede aérea da Enel-Distribuição Ceará não atravessar
a propriedade particular, o ponto de entrega deve
situar-se na primeira estrutura na propriedade do
consumidor, que deve estar no limite da via pública
com a propriedade. Ver Desenho a seguir:


 c) Para as unidades consumidoras em área rural e
a rede aérea da Enel-Distribuição Ceará passar
pela propriedade particular , o ponto de entrega
deve situar-se na primeira estrutura após a
derivação da rede nessa propriedade. Deve haver
vias de acesso até o ponto de entrega que permita
o livre e fácil acesso dos veículos e equipes da
Concessionária ou de suas empresas parceiras.
Ver Desenho a seguir:

Ponto de entrega em
propriedade rural:
Legenda:
 Poste projetado

 Poste existente

 Transformador ENEL

 Transformador particular

 M Conjunto de Medição

 Cerca

 UC a ser ligada




d) Cada unidade consumidora deve ter apenas um
ponto de entrega;
e) Todos os materiais e equipamentos da
estrutura do ponto de entrega, tais como:
postes, cruzetas, ferragens, isoladores, para-
raios, muflas, chaves, caixas de medição etc.
devem ser adquiridos, instalados e mantidos
pelo consumidor e devem seguir as prescrições
definidas;


 5.1.4. Ramal de entrada
 É o conjunto de condutores e acessórios instalados
pelo consumidor entre o ponto de entrega e a
proteção geral de MT. O ramal de entrada pode ser
aéreo ou subterrâneo. Deve obedecer as seguintes
prescrições:
 5.1.4.1. Ramal de entrada aéreo
 a) Os condutores podem ser de cobre ou alumínio
sendo que o uso do alumínio só é permitido nos
ramais derivados de linhas cujos condutores sejam
também de alumínio. Sua seção deve ser
dimensionada pelo projetista e aceita pela Enel
Distribuição Ceará;
 b) Não deve ultrapassar 50 metros.


5.1.4.2. Ramal de entrada subterrâneo
 É o conjunto de condutores e acessórios cujo
caminhamento se faz, em parte ou no todo, em
nível abaixo da superfície do solo, com os
respectivos materiais necessários à sua fixação e
interligação
 elétrica do ponto de entrega à proteção geral de
MT.
 O ramal de entrada subterrâneo não pode
ultrapassar 50m de comprimento.
 5.1.4.3. Ramal de entrada misto
 É aquele constituído de instalações aéreas e
subterrâneas. Seu projeto e construção deve obedecer
às prescrições pertinentes dos ramais de entrada aéreo
e subterrâneo. O trecho subterrâneo não pode
ultrapassar 50 metros de comprimento.

Lmáx. ≤ 50m L≤ 50m
Ramal de
ligação
Ramal de
entrada
misto
Trecho aéreo
Trecho
subterrâneo
40m
Cj. Medição
Chave
seccionadora
Ponto de
ligação
Ponto de
entrega
SE
abrigada
6. Subestação de utilização
 Subestação de utilização é uma subestação para
atender os diversos ramos de atividades (residencial,
comercial, prestação de serviços, indústrias de
transformação, poderes públicos, etc.), a ser montada
na propriedade do interessado, sendo constituída das
seguintes partes:

• Entrada de Serviço;
• Setor de Medição em tensão primária: Conjunto de
medição compacta aérea, montada em poste;
• Setor de proteção com chaves fusíveis, para-raios,
cubículo de proteção com chave seccionadora e fusível
limitador ou disjuntor de MT;
• Cubículo de transformação;
• QD ou QGBT.

 As subestações podem ser ao tempo ou
abrigadas. Quanto à sua posição em relação ao
solo, podem ser instaladas na superfície do
solo, abaixo da superfície do solo (subterrânea)
ou acima da superfície do solo (aérea ou em
outro pavimento);

 6.1. Subestação ao tempo, de instalação
exterior (em ambiente aberto, ao ar livre);

 6.2. Subestação de instalação interior (abrigada
ao nível do solo ou acima do solo e
subterrânea);
6.1. Subestação de instalação exterior
 São consideradas aquelas instaladas ao ar livre
onde seus componentes estão sujeitos a ação das
intempéries. Podem ser com instalação aérea em
poste (S≤300KVA), em ramal aéreo para até 2
transformadores, em cabines pré-fabricadas
próprias para uso ao tempo, ou em transformador
tipo pedestal (padmouted) a serem instaladas no
solo com uma base adequada.

6.1. Subestação de instalação exterior
 6.1.1. Subestação instalada em poste:

6.1.1.1 Subestação aérea em poste com
conjunto medição separado do
transformador;

6.1.1.2. Subestação aérea em poste com
conjunto de medição e transformador na
mesma estrutura;
6.1.1. Subestação instalada em poste
Devem atender aos seguintes critérios:

a) Devem ser atendidas as distâncias mínimas de
segurança dos Desenhos;

b) Os equipamentos devem apresentar condições
necessárias de resistência e estabilidade, como
também de isolamento adequado para
instalação ao tempo;


Figura
Só Prim Só Sec.
.A B
13,8kV 380/220V

1 1000 1000
2 1000 500
3 3000 2500
4 1000 1000
5 1500 1200
6 1500 1200
7 3000 2500
Afastamentos mínimos entre a rede aérea e edificações em mm:
 c) Admite-se a montagem de transformador em postes até a
potência de 300 kVA devendo a altura e esforço do poste ser
dimensionados para garantir as distâncias mínimas de
segurança e suportar os esforços mecânicos . Ver Tabela
Tabela postes padronizados para instalação de transformadores
Situação da
estrutura
de MT
Potência do transformador
Esforço mínimo dos postes/Altura=12m
monofásico trifásico
10 Até 45 75 a 150 225 300
Alinhamento 150 daN 300daN 300daN 600daN 600daN
Ancoragem 300 daN 300daN 600daN 600daN 1000daN
Estrutura de Alinhamento tipo N1 Estrutura de ancoragem tipo N3
 (tangente) (fim de linha)
Ex. 150kVA
300/12
Ex. 150kVA
600/12



6.1.1.1. Subestação aérea
em poste com conjunto
de medição separado do
transformador
QGBT
Conjunto de
Medição
polimérico
6.1.1.1 Subestação aérea em poste com conjunto
medição separado do transformador:
Trecho máx. 50m
Ramal de entrada
Ramal de Ligação
6.1.1.2.
Subestação
aérea em poste
com conjunto
de medição e
transformador
na mesma
estrutura
① Ramal de Ligação

② Conjunto de Medição
Polimérico

③ Vergalhão de cobre

④ Chave Fusível do
Transformador

⑤ Pára-Raios da UC
montado na tampa do
transformador;







6.1.1.2. Subestação aérea em poste com
conjunto de medição e transformador na
mesma estrutura
6.1.1.2. Subestação aérea em
poste com conjunto de
medição e transformador na
mesma estrutura e descida
subterrânea em Baixa Tensão
• Subestação aérea em poste, em ramal aéreo, para atender
até 2 transformadores em postes separados:
Notas: Para estruturas com ramais maiores que 15m, devem ser utilizados pára-raios tantro do lado da fonte, quanto do lado da
carga na estrutura do conjunto de medição;
A proteção geral deve ser instalada no poste seguinte,logo após a medição, podendo ser com chave indicadora fusível unipolar
tipo expulsão e para cada transformador usar 1 conjunto de chave indicadora fusível tipo expulsão;
50m(máx)
3m (mín)
Proteção geral com chave indicadora fusível unipolar tipo expulsão na 1ª estrutura
após a estrutura da medição aérea – Os elos fusíveis da proteção geral e dos
transformadores devem estar coordenados;
Transformador
nº 1
Proteção geral
Conjunto de
medição aérea
Transformador
nº 2
6.1.2. Subestação em cabine pré fabricada
Podem ser aceitas desde que:
a) O projeto e construção da cabine primária pré-
fabricada deve atender, além das prescrições da
Especificação técnica nº 125, à norma NBR IEC
62271-200 e o desenho 160.01, Padrão de Material
da Enel Distribuição Ceará;
b) Sejam previamente aceitas pela ENEL Distribuição
Ceará;
c) Não devem ser instaladas em locais sujeitos a
vibrações, a abalroamento de veículos ou a
qualquer dano provocado por movimentação de
peças;
d) Deve ser evitada a localização sob árvores;
e) Não devem ser instaladas em locais
excessivamente úmidos ou sujeitos à inundações;
f) Não é permitida a instalação dos invólucros
metálicos sobre piso abaixo do qual passam
tubulações contendo gases ou líquidos
combustíveis;
g) Não deve ser instalada em ambientes contendo
depósitos de gases ou combustíveis inflamáveis;

6.1.2. Subestação em cabine pré fabricada
6.1.3. Subestação com transformador pedestal (PAD
MOUNTED)
Pode ser utilizado transformador pedestal atendendo as
seguintes recomendações:
a) Os transformadores tipo pedestal devem ser instalados
em terreno pertencente à unidade consumidora,
preferencialmente, em praças, jardins, passeios com
dimensões suficientes, ilhas ou outros locais afastados
das vias de circulação comum de pessoas;
b) Os transformadores em pedestal não devem ser
instalados na parte interna de edificações;
c) Ao lado da base do transformador deve existir um espaço
que permita a circulação de pessoas para inspeção e
manutenção, considerando-se no mínimo 0,70 m nas
laterais e fundo e 1,00 m na frente. Quando a porta do
transformador estiver aberta, deve haver um espaço livre
de no mínimo 0,70 m para circulação;


d) A localização de transformador pedestal deve levar
em consideração a possibilidade de sua instalação
e retirada através de caminhão guindauto;
e) Para transformadores instalados próximos a locais
de circulação de pessoas recomenda-se que o
acesso seja restrito, através de instalação de
cercas ou grades, mantendo uma distância
mínima, entre os mesmos e a base do
transformador, de 0,70 m nas laterais e no fundo, e
1,00 m na frente.
 A cerca deve possuir portões com aberturas para
fora da área cercada. Todos os componentes
metálicos não energizados devem ser aterrados;


f) Deve ter uma camada mínima de 0,10 m de pedra
britada número 2 dentro da área demarcada pela
cerca, caso o piso não seja inteiramente
concretado;
g) Opcionalmente, pode-se plantar uma cerca viva
em volta do transformador, mantendo as
distâncias mínimas citadas.
h) Em local onde o fundo do transformador fique
próximo a muros, deve ser mantida uma distância
mínima entre os mesmos de 0,40 m;




Subestação Pad-Mounted instalada no campus da USP-SP
MT 3Φ BT 3Φ
QGBT
Transformador Pad-Mounted
6.2. Subestação de instalação interior

6.2.1. Espaçamentos mínimos padronizados para
instalação interior:

6.2.2. Subestação abrigada ao nível do solo ou acima:

6.2.3. Subestação abrigada abaixo do nível do solo:
6.2.1. Afastamentos mínimos padronizados para instalações
interior:
Tabela 1 - Dimensões mínimas em milímetros
D 300 Distância mínima entre a parte viva e um anteparo
A 200 Distância mínima entre partes vivas e um anteparo (parede/terra).
R 1.200 Locais de manobra
B 2.700 Altura mínima de uma parte viva com circulação
K 2.000 Altura mínima de um afastamento horizontal
F 1.700 Altura mínima de um anteparo vertical
J E+300 Altura mínima de uma parte viva sem circulação
Tabela 2 – Dimensões máximas em milímetros
E 300 Distância máx.entre a parte inferior de um anteparo vertical e piso
M 1.200 Altura dos punhos de acionamento manual
Malha 20 Abertura das malhas dos anteparos
6.2.2.Subestação ao Nível do Solo ou Acima
São subestações abrigadas em alvenaria montadas
ao nível do terreno ou em pavimentos superiores de
edificações.
Devem satisfazer às seguintes prescrições:
a) Nas subestações instaladas em nível superior ao
do térreo, deve ser prevista uma porta de acesso
à parte externa da edificação, com a finalidade de
locomover os equipamentos, com dimensões
mínimas iguais às do maior transformador mais
0,60 m;
b) b) A porta de acesso à via pública não é
necessária quando houver elevadores e
corredores com dimensões adequadas, conforme
alínea “a”, para o transporte do equipamento até
a via pública;
c) O teto deve ser de concreto armado, com
espessura mínima de 0,05 m;
d) Nas instalações com entrada aérea, as parede
internas devem possuir espessura mínima de 0,15
m e as paredes externas de 0,30 m;
e) Nas instalações com entrada subterrânea, a
espessura das paredes (internas e externas)
devem ser, no mínimo, de 0,15 m;
f) As subestações de instalação acima do nível do
solo devem ter sua laje convenientemente
projetada em função do peso dos equipamentos a
serem instalados.


6.2.3. Instalações Abaixo do Nível do Solo
São subestações montadas em câmaras subterrâneas
quando existe problemas de espaços no terreno, ou
devido a efeitos estéticos.
Devem satisfazer às seguintes prescrições:
a) As paredes, piso e teto devem apresentar total
impermeabilidade contra infiltração de água;

b) Observadas as prescrições gerais sobre entrada e
saída de energia, devem ser tomadas as devidas
precauções contra a entrada de água, devendo os
dutos serem vedados nas suas extremidades;

 SE abrigada subterrânea
Superfície do solo Janelas de
acesso no
teto
c) Todos os cubículos devem ser providos de, no
mínimo, 2 (duas) aberturas: uma para acesso de
material e outra para serviço de emergência,
podendo esta última ser inscrita na abertura de
acesso de materiais;
d) As aberturas de acesso de materiais devem possuir
dimensões compatíveis com os equipamentos;
e) Os acessos de serviço de emergência, quando
laterais, devem ter as dimensões mínimas de 0,80 x
2,10 m, e quando localizados no teto, devem ter
dimensões suficientes para permitir a inscrição de
um círculo de 0,60 m de diâmetro
f) As paredes internas devem ter espessura mínima de
0,15 m;
 7. Transformador com Líquido Isolante ou a Seco:
 A Especificação técnica n°125, atual traz restrições
quanto ao uso de transformadores a óleo mineral
isolante devendo o projetista observar as figuras da
localização da subestação;
 Os postos de transformação devem dispor de um
sistema de drenagem do óleo para transformadores com
volume de óleo igual ou superior a 100 litros,
independente da potência, de maneira a limitar a
quantidade de óleo, que possivelmente possa ser
derramado, devido a um rompimento eventual do tanque
do transformador.


8. Localização da Subestação Quanto a Edificação
Notas:
1- Os clientes comerciais e residenciais devem usar somente
transformadores a seco, mesmo que haja paredes de alvenaria e
portas corta-fogo como mostra as figuras 1, 2 e 3, deste
desenho;

2- Na situação descrita na figura 4, podem ser usados
transformadores à óleo mineral isolante seja o cliente, residencial
ou comercial, conforme a NBR14039;

3- Parte integrante da edificação: Recinto não isolado ou
desprovido de paredes de alvenaria ou portas corta-fogo;

4- Osclientes industriais podem usar transformadores a óleo
mineral isolante, nas situações descritas nas figuras 1, 2 e 3,
somente se a subestação possuir paredes de alvenaria e porta
corta fogo e não possuir a janela de ventilação voltada para
dentro da edificação.
9. Desenhos das principais subestações de
instalação interior:
9.1. SE Abrigada cubículo de transformação com
entrada aérea:
9.2. SE Abrigada cubículo de transformação com
entrada subterrânea:
9.3. SE Abrigada cubículo de proteção e
transformação entrada aérea:
9.4. SE Abrigada cubículo de proteção e
transformação entrada subterrânea:
9.5 SE Abrigada cubículo de proteção e transformação
entrada mista
Subestação
Abrigada com
cubículo de
transformação e
entrada aérea
Subestação Abrigada com
cubículo de transformação e
entrada aérea
Subestação Abrigada com
cubículo de transformação e
entrada aérea
9.2. Subestação Abrigada com
cubículo de transformação e
entrada subterrânea
Subestação Abrigada com cubículo
de transformação e entrada
subterrânea
Subestação Abrigada com cubículo
de transformação e entrada
subterrânea
Subestação Abrigada com cubículo
de transformação e entrada
subterrânea
Detalhe da
entrada
subterrânea
no cubículo
9.3. Subestação Abrigada cubículo de
proteção e transformação com entrada
aérea.
Subestação Abrigada cubículo de
proteção e transformação com entrada
aérea.
Subestação Abrigada cubículo de
proteção e transformação com entrada
aérea.
Subestação Abrigada cubículo de
proteção e transformação com
entrada aérea.
9
.4
.
S
u
b
e
s
ta
ç
ã
o
 a
b
ri
g
a
d
a
 c
u
b
íc
u
lo

d
e
 p
ro
te
ç
ã
o
 e
 t
ra
n
s
fo
rm
a
ç
ã
o
 c
o
m

e
n
tr
a
d
a
 s
u
b
te
rr
â
n
e
a
.
 S
u
b
e
s
ta
ç
ã
o
 a
b
ri
g
a
d
a
 c
u
b
íc
u
lo
 d
e

p
ro
te
ç
ã
o
 e
 t
ra
n
s
fo
rm
a
ç
ã
o
 c
o
m

e
n
tr
a
d
a
 s
u
b
te
rr
â
n
e
a
.
 S
u
b
e
s
ta
ç
ã
o
 a
b
ri
g
a
d
a
 c
u
b
íc
u
lo
 d
e

p
ro
te
ç
ã
o
 e
 t
ra
n
s
fo
rm
a
ç
ã
o
 c
o
m

e
n
tr
a
d
a
 s
u
b
te
rr
â
n
e
a
.
S
u
b
e
s
ta
ç
ã
o
 a
b
ri
g
a
d
a
 c
u
b
íc
u
lo
 d
e

p
ro
te
ç
ã
o
 e
 t
ra
n
s
fo
rm
a
ç
ã
o
 c
o
m

e
n
tr
a
d
a
 s
u
b
te
rr
â
n
e
a
.
9.4. Subestação abrigada cubículo de
proteção e transformação com entrada
subterrânea.
Subestação abrigada em alvenaria com transformador a seco – Ligação Dyn1
9.5. Subestação abrigada cubículo de
proteção e transformação com entrada
mista.
 10. Diagrama Unifilar SE de utilização
 Definição:
 Representação gráfica em formato de um fio,
independente se o circuito é monofásico ou
trifásico, indicando os principais componentes da
subestação, mostrando as interligações e
interconexões entre a o ramal de ligação, medição,
ramal de entrada, proteção, transformação e
QGBT.
 O desenho segue uma simbologia específica
padronizada, com a indicação dos principais
valores nominais.

• Simbologia aplicada para subestação de utilização:
Chave seccionadora tripolar com fusível
Limitador tipo H-H, uso interno.
Chave Fusível unipolar tipo expulsão

Chave seccionadora unipolar

Pára-raios tipo distribuição (unipolar)

Conjunto de medição aéreo, com TPs, TCs e
medidores kWh, kW, kVARh

Bucha de passagem uso externo-interno
Mufla terminal externa-interna
Disjuntor termomagnético de BT tripolar

Transformador a seco ou com óleo mineral isolante
D Disjuntor de média tensão à óleo mineral isolante ou à vácuo
Diagrama unifilar de uma subestação aérea em poste com
transformador de até 300KVA e proteção com chave fusível
unipolar tipo expulsão e pára-raios instalados antes da
medição e nas buchas primárias do transformador:






M
• Diagrama unifilar de subestação aérea, em ramal aéreo,
para atender até 2 transformadores em postes
separados:
• Ex. 2x 150kVA
TR-1 TR-2
15K
8K 8K
Chave seccionadora unipolar 15KV
Chave Fusível unipolar tipo expulsão
• Elo Fusível utilizado na chave fusível tipo expulsão:
• A ABNT classifica os elos fusíveis de distribuição de acordo com a
relação da rapidez de atuação. Ex. para trafo de 10KVA trifásico





• Elos-fusíveis para chaves fusíveis tipo expulsão a serem usados
nos transformadores em montagem aérea em postes: S < 300kVA
AkVxkVA
V
S
Ip 42,08,13732,1/10
.3

Diagrama unifilar de uma subestação Pad-Mounted - Pedestal:
Entrada de MT Saída de BT
Diagrama unifilar de uma subestação abrigada com entrada
aérea com buchas de passagem externa-interna e cubículo
de transformação de até 300kVA e proteção com chave
seccionadora e fusível limitador:






M
• Isolador de suspensão para ancoragem do ramal de
entrada aéreo na cabine primária:


Bucha de passagem externa-interna, interna-interna,
externa-interna com saiotes:
Chave seccionadora tripolar com fusível limitador
• Fusível limitador para chave seccionadora
tripolar de média tensão uso interno:


Diagrama unifilar de uma subestação abrigada com
entrada subterrânea com muflas terminal externa-interna e
cubículo de transformação de até 300KVA e proteção
com chave seccionadora e fusível limitador:






M
Mufla terminal tripolar de porcelana
para média tensão, uso externo
Mufla terminal unipolar
termocontrátil para média
tensão, uso interno
Mufla terminal unipolar
termocontrátil para média
tensão , uso externo
Mufla terminal unipolar de
porcelana para média tensão, uso
externo
Diagrama unifilar de uma subestação abrigada com entrada
aérea com buchas de passagem externa-interna e cubículos
de proteção e transformação (1 transformador).








M
D
50
51
N
50/51
50N
51N
Cubículo de
proteção
Conjunto
de medição
Cubículo de
transformação
QGBT
• O isolador tipo suporte para sustentação do barramento
de cobre nú em cima do muro divisor entre cabine de
proteção e transformação ou fixação do cabo afastando-o
da parede:
Diagrama unifilar de uma subestação abrigada com entrada
subterrânea com muflas terminal externa-interna e
cubiculos de proteção e transformação (1 transformador).








M
D
50
51
N
50/51
50N
51N
Cubículo de
proteção
Conjunto
de medição
Cubículo de
transformação
QGBT
Disjuntor PVO MT com relé microprocessado
Diagrama unifilar de uma subestação abrigada com entrada
aérea com buchas de passagem externa-interna e cubículos
de proteção e transformação (2 transformadores).








M
D
50
51
N
50/51
50N
51N
Diagrama unifilar de uma subestação abrigada com entrada
mista com muflas terminais externa-interna e cubículos de
proteção e transformação (2 transformadores).








M
D
50
51
N
50/51
50N
51N
11. Medição de energia SE de utilização
11.1. De acordo com a Especificação técnica n° 125,
a medição deverá ser realizada em Média Tensão
através de conjunto de medição aéreo compacto de
forma a possibilitar a medição por telemetria ou caso
não seja possível, por medidor convencional.
Em subestações compartilhadas também é
necessário instalar medição na baixa tensão, após o
transformador.


Estrutura aérea em
poste para conjunto de
medição com display
com entrada aérea
Estrutura aérea em
poste para conjunto de
medição com display
com entrada aérea
Estrutura aérea em
poste para conjunto de
medição com caixa de
medição com entrada
aérea
Estrutura aérea em
poste para conjunto de
medição com display e
entrada subterrânea.
Estrutura aérea em
poste para conjunto de
medição com caixa de
medição e entrada
subterrânea.11.2. Medição em Cubículo
 a) A instalação do sistema de medição de faturamento deve
ser realizado em cubículo de MT quando não for possível a
instalação de medição em poste e construir recuo em relação
a via pública definido nesta NT;
 b) O cubículo de medição deve ser dividido em colunas
conforme desenho do padrão de material da Enel Distribuição
Ceará;
 c) O cubículo deve possuir opção de ampliação de
barramento sem que seja necessário o deslocamento das
demais colunas;
 d) A medição em cubículo deve ser instalada em pavimento
térreo com livre e fácil acesso à Enel;
 e) O cubículo de medição deve ser homologado na Enel
Distribuição Ceará.
 Os equipamentos de proteção são destinados a detectar
condições anormais de serviço, tais como sobrecarga,
curto-circuito, sobretensão, subtensão e a desligar a
parte defeituosa, a fim de limitar possíveis danos e
assegurar o máxima de continuidade dos serviços.
12. Proteção Elétrica e Seccionamento
 12.1. Proteção contra surtos de tensão provocados por
descargas atmosféricas e manobras
 - Para a proteção contra sobretensão, um conjunto de
pára-raios deve ser obrigatoriamente instalados na
estrutura do conjunto de medição aérea, pelo lado da
fonte;
 - Caso o ramal seja maior do que 15m, um segundo
conjunto de pára-raios deve ser instalado pelo lado da
carga na estrutura do conjunto de medição;

 Também devem ser instalados pára-raios nas seguintes situações
 a) UC com ramal de entrada aéreo:
 - Nos pontos de mudança de impedância características das linhas;
 - Nos pontos de conexão da rede nua com rede isolada;
 - Quando a subestação for abrigada, deve se localizar
imediatamente antes das buchas de passagem de entrada;
 b) UC com ramal de entrada subterrâneo ou misto:
 Independentemente da localização do ponto de entrega, o conjunto
de pára-raios deve ser instalado imediatamente antes dos
terminais externos do cabo do ramal de entra subterrâneo, e em
todos os pontos de interligação da rede aérea com o ramal
subterrâneo.
 c) Entrada derivando de uma Rede de Distribuição subterrânea
 - Os pára-raios, se necessários, devem ser instalados após o
disjuntor de entrada da UC.
12.2. Unidades Consumidoras com capacidade instalada
menor ou igual a 300kVA (Sinst. ≤ 300kVA)
Em uma subestação com apenas 1 transformador e com
capacidade instalada menor ou igual a 300kVA a proteção
geral de MT pode ser realizado por meio de:
> Chave seccionadora tripolar com fusíveis para subestação
abrigada;
> Chave fusível unipolar tipo expulsão para subestação
aérea em poste;
> Disjuntor acionado através de relés secundários com as
funções 50 e 51, fase e neutro;
Para UC com S ≤ 300kVA com mais de um transformador, em
configuração aérea, deve ser instalada proteção geral entre a
medição e o 1º transformador, podendo ser realizada através
de:
- Chave seccionadora tripolar com fusível ou chave fusível
unipolar tipo expulsão para proteção de MT e disjuntores
termomagnéticos de baixa tensão;
- Disjuntor de média tensão acionados através de relés
secundários com as funções 50 e 51, fase e neutro.


Em todos os caso devem ser garantida a coordenação e seletividade da proteção
Transformador Elo da UC Elo do Ramal
de Ligação
30 KVA 2 H 3K
45 KVA 3H 6K
75 KVA 5H 8K
112,5 KVA 6K 10K
150 KVA 8K 12K
225 KVA 10K 15K
300 KVA 15K 25K
Elos-fusíveis para proteção do transformador da subestação
com capacidade Instalada menor ou igual a 300kVA
Curvas Corrente x Tempo:
corrente máximas tempo total de interrupção – ELOS tipo K
Curvas Corrente x Tempo:
Correntes mínimas - Tempo de fusão-corrente – ELOS Tipo K
Tabela para dimensionamento de elo fusível do transformador:
• Ielo = 1,5xIn














A partir de 112,5kVA escolher o elo entre o valor nominal e a corrente máxima admissível.
Elos Preferenciais (Tipo k, ação rápida): 6k, 10k, 15k, 25k, 40k, 65k, 100k, 140k e 200K
Elos Não Preferenciais: 3k, 8k,12k, 20k, 30k, 50k, e 80k
Elo tipo H (Ação rápida e retardada): 0,5H, 1H, 2H, 3H e 5H.
Transformador de distribuição trifásico
Potência
Nominal
Corrente
Nominal
Elo fusível
Padrão
Corrente Admissível
Permanente (1,5xIelo)
(KVA) (A) H ou K (A)
10 0,42 0,5H ou 1H 0,5 ou 1
15 0,63 1H 1A
30 1,26 2H 2A
45 1,88 3H 3A
75 3,14 5H 5A
112,5 4,71 6K 9A
150 6,28 8K 12A
225 9,41 10K 15A
300 12,55 15K 23A
500 20,92 25K 38A
600 25,10 30K 45A
750 31,38 40K 60A
1000 41,84 50K 75A
1500 62,76 65K 95A
2000 83,68 100K 150A
2500 104,60 140K 190A
 12.3.Unidade consumidora com capacidade instalada
maior do que 300kVA (Sinst.> 300kVA)
 Nas subestações com capacidade instalada superior a
300kVA, a proteção geral de média tensão deve ser realizada,
exclusivamente, por meio de disjuntor acionado por relés
secundários com as funções 50 e 51, fase e neutro;
 O disjuntor de média tensão utilizado para proteção do
transformador deve possuir, no mínimo, as seguintes
características:
 a) Possuir tensão nominal mínima de 15kV, desligamento
automático, e capacidade de ruptura de no mínimo 350MVA;
 b) Deve ser acionado por relés secundários com capacidade
de ajuste nas funções 50/51 e 50/51N;
 c) Sugere-se a utilização de proteção contra subtensão
(função 27) e sobretensão (função 59) com temporização;

 d) Antes do disjuntor, deve ser instalado um dispositivo com
seccionamento tripolar visível com intertravamento com o
disjuntor. O seccionamento é dispensável apenas quando o
disjuntor for do tipo extraível, desde que seja garantido o
afastamento dos contatos fixos e que somente seja possível
extrair o disjuntor na posição aberta;
 e) A proteção geral de MT deve ficar até 50m à jusante da
medição;
 Os TCs para alimentação dos relés devem ser instalados
logo após o dispositivo de seccionamento que precede o
disjuntor geral da subestação;
 13. Aterramento
 O aterramento deve obedecer os seguintes requisitos:
 a) Os equipamentos da subestação devem estar sobre a área
ocupada pela malha. Quando isso não for possível a
concessionária deve ser consultada;
 b) A malha de terra deve restringir-se aos limites da
propriedade particular, não podendo ocupar espaços sob
calçadas, vias públicas, praças, espaços públicos e terrenos de
terceiros;
 c) O cliente deve apresentar Laudo Técnico comprovando a
realização de ensaios de tensão de passo e de toque conforme
NBR 5419-3
 d) As hastes de aterramento para SE do Grupo A, devem
atender ao padrão de material da concessionária: haste de
aterramento de aço-cobreado de seção circular com 2000mm
de comprimento e 13mm de diâmetro;


 e) devem ser utilizadas no mínimo 6 hastes de
aterramento;
 f) A distância entre as hastes de aterramento deve ser
de no mínimo de 3,0m e ter disposição retangular;
 g) O condutor de aterramento que liga o terminal ou
barra de aterramento principal a malha de terra, deve
ser seção mínima de 50mm2;
 h) O condutor de aterramento que interliga as hastes de
aterramento deve ter seção mínima de 35mm2 ;

 i) devem ser ligados ao sistema de aterramento por
condutor de cobre nú, e seção mínima de 25mm, os
seguintes componentes de uma subestação:
 - todas as ferragens para suporte de chaves e
isoladores;
 - portas e telas metálicas de proteção e ventilação;
 - blindagem de cabos isolados;
 - carcaça dos transformadores de potência e medição,
disjuntores, capacitores, etc.;
 - todos os cubículos em invólucros metálicos mesmo
que esteja acoplados;
 - neutro do transformador e gerador(se houver);
 - condutores de proteção da instalação.

 j) devem ser aterrados a blindagem dos cabos
subterrâneos, em umadas extremidades qualquer que
seja o seu comprimento;
 k) todas as ligações devem ser efetuadas com conector
apropriado, preferindo-se a utilização de solda
exotérmica;
 l) os pontos de conexão das partes metálicas não
energizadas, ligadas ao sistema de aterramento devem
estar isentos de corrosão, graxas ou tinta protetora;
 m) o condutor de aterramento quando sujeitos a
eventuais contatos de pessoas, deve ser protegido por
eletroduto de PVC;


14. Critérios para solicitação de Atestado de
viabilidade Técnica (AVT)
Deve ser exigida a emissão de AVT para UC localizada
em Fortaleza, nas seguintes situações:
a) Para novas UCs com Potência instalada ≥ 300 kVA ;
b) Para acréscimo de demanda quando a diferença
entre a nova demanda e a contratada, for ≥ 150 kVA;
c) Qualquer alteração de potência instalada > 300kVA
Nas demais localidades:
a) Para novas UCs com Potência instalada ≥ 150 kVA;
b) Para acréscimo de demanda quando a diferença
entre a nova demanda e a contratada, for ≥ 75 kVA;
c) Qualquer alteração de potência instalada > 150 kVA.

O prazo de validade da AVT é de 6 meses.
15. Cálculo da demanda
• Um dos processos mais importantes do projeto de
uma subestação, é o cálculo da demanda presumida
da instalação, pois com base neste cálculo
poderemos especificar o tipo de subestação a ser
projetada , bem como dimensionar os componentes
da entrada de serviço e dos cubículos da instalação,
como condutores, transformador e demais
equipamentos.
• Para o cálculo da demanda há necessidade de
conhecimento prévio da carga instalada, do regime
de funcionamento, do fator de potência, do ramo da
atividade e dados técnicos dos equipamentos a
serem instalados (potência, fator de potência,
rendimento, dados de placa, etc.).
 A NBR=14039-Instalações elétricas de média tensão de 1,0 kV
a 36,2 kV, traz as seguintes prescrições referentes a potência
de alimentação:
 Item 4.2.1-Potência de alimentação;
 Subitem 4.2.1.1-Generalidades:
 A determinação da potência de alimentação é essencial para a
concepção econômica e segura de uma instalação nos limites
adequados de temperatura e de queda de tensão.
 Na determinação da potência de alimentação de uma
instalação ou parte de uma instalação, devem-se prever os
equipamentos a serem instalados, com suas respectivas
potências nominais e, após isso considerar as possibilidades
de não simultaneidade de funcionamento destes
equipamentos, bem como capacidade de reserva para futuras
ampliações.

Observações contidas na NBR 14039
 Subitem 4.2.1.2-Previsão de carga:
 A previsão de carga de uma instalação deve ser feita
obedecendo-se as prescrições citadas a seguir:
 a) a carga a considerar para um equipamento de utilização
é a sua potência nominal absorvida, dada pelo fabricante ou
calculada a partir da tensão nominal, da corrente nominal e
do fator de potência;
 b) nos casos em que for dada a potência nominal fornecida
pelo equipamento (potência de saída), e não a absorvida,
devem ser considerados o rendimento e o fator de potência.
NBR 14039
• Algumas Normas Técnicas de Concessionárias de relevância
no Brasil, trazem as recomendações ou equações que
facilitam este cálculo da demanda, dentre as quais citamos:
 15.1.CEMIG (Minas Gerais)– ND 5.3: (Novembro /2013)
Fornecimento de energia elétrica em Média Tensão
Rede de distribuição aérea ou subterrânea:
 Antigamente eram indicadas as seguintes expressões para o
cálculo da demanda provável:
 A) Consumidor não industrial (EXPRESSÃO EMPÍRICA)
 D= (a + b + c + d + e) kVA, onde a=demanda iluminação e
tomadas, b=demanda aparelhos de aquecimento, c=demanda
de aparelhos de ar condicionado, d= demanda de motores e
máquina de solda tipo motor-gerador, e= demanda das
máquinas de solda a transformador;
 B) Consumidor industrial: D = FD x CL, onde CL=carga em
kVA e FD dado em tabela específica por ramo de atividade;


• Hoje a CEMIG não especifica nenhuma fórmula e indica as
seguintes características técnicas que devem constar do
PROJETO ELÉTRICO:
• Listagem da carga instalada indicando quantidade e potência em
kW e kVA, rendimento nos casos de motores, fator de potência e
tensão de operação de cada tipo de carga.
• Memória de cálculo da demanda provável em kVA e kW
(considerando, no mínimo, fator de potência 0,92) esse cálculo,
de responsabilidade exclusiva do engenheiro RT (responsável
técnico) pelo projeto bem como o fator de demanda deve
contemplar todas as cargas e seu regime mais severo de
funcionamento contínuo.
 15.2. COPEL (Paraná): NTC-903100 – Fornecimento em tensão
primária de distribuição (Maio/2012) e NTC-900100-Critérios de
Apresentação de Projetos de Entradas de Serviço:
 Memorial Descritivo que deve conter relação das cargas
instaladas e demandadas e os critérios utilizados para obtensão
das demandas parciais e totais, de responsabilidade do projetista.

 15.3. CELPA (Pará) e CEMAR (Maranhão) : NT-31002 –
Fornecimento de Energia Elétrica em Média Tensão (15 e 36,2
kV) - (Novembro/2013):
 Para todos os cálculos deve ser considerada como corrente
nominal aquela relativa à demanda provável (em kW, ou em kVA,
considerando fator de potência 0,92), ou seja, a demanda
calculada, ver ANEXO I – CÁLCULO DE DEMANDA DA
INSTALAÇÃO CONSUMIDORA.


 CELPA-CEMAR (continuação): Anexo I
 A) Prestação de Serviços
• Estão incluídas neste item as instalações destinadas ao ramo
de prestação de serviço, tais como: Hotéis, Hospitais, Poderes
Públicos, etc.
 A demanda provável pode ser calculada pela fórmula abaixo:
 Dt = (Da + Db + Dc + Dd + De) em kVA
 Da = Demanda referente a tomadas e iluminação.
 Db = Demanda de equipamentos de utilização específica.
 Dc = Demanda referente a condicionador de ar tipo split.
 Dd = Demanda referente a motores elétricos e máquinas de
solda.
 De = demanda referente a equipamentos especiais.
 B) Indústrias: Demanda estimada em kW: P = Cl x FD
 onde Cl=Somatório da carga instalada em kW;
 FD = fator de demanda (Tabela 9- FD por ramo de atividade)

15.4. CPFL-Energia:(São Paulo e MS) - GED-2855-Fornecimento
em tensão primária – 15kV, 25kV e 34,5kV - (Outubro/2013):
Demanda estimada:
A) Ramo de atividade de prestação de serviços:
 D = a + b + c + d + e (demanda total calculada em kVA)
Onde: a=demanda referente a tomada e iluminação;
b=demanda de equipamento de utilização específica;
c=demanda referente a condicionador de ar;
d=demanda ref. a motores elétricos e máquina de solda a motor;
e=demanda referente a equipamentos especiais
B) Ramo de atividade: Transformação: P = Cl x FD em kW;
 Cl=somatório da carga instalada em kW;
 FD=Fator de demanda
 Os responsáveis pelo projeto elétrico devem adotar e apresentar o valor do FD
aplicável a cada caso particular, ficando esta adoção sob sua inteira
responsabilidade

 15.5. CEB-(Brasília-DF)-Fornecimento de Energia Elétrica em
Tensão Primária de Distribuição-NTD-6.05 (Agosto/2013):
 Determinação da Demanda: (Idêntico da ENEL)

15.6. ENEL-Distribuição Ceará: Especificação Tecnica Nº 125, para
fornecimento de energia em tensão primária de distribuição:
 Critérios para cálculo da demanda:


a = demanda de iluminação e tomadas, em kW; (tab. 1)
f.p.= fator de potência da instalação de iluminação e tomadas. Seu valor é
determinado em função do tipo de iluminação e reatores utilizados;
b = demanda de aparelhos de aquecimento, em kVA;(tab.2)
c = demanda de aparelhos de ar condicionado, em kW;(tab.3)
d = Potência nominal em kW das bombas d’água;
e = demanda dos elevadores, em kW;(tab.4)
F = motores utilizados: F=∑(0,87.Pnm x Fu x Fs)
onde: Pnm=Potência nominal dos motores em cv, empregados em
processo industrial;
Fu = fator de utilização (tab.5) e Fs = Fator de simultaneidade (tab.6).G = outras cargas em kVA; (Apresentar o FD típico desta carga).

• O projetista deve apresentar o memorial descritivo e demonstrativo de
cálculo da demanda máxima presumível da instalação. Como sugestão, a
ENEL apresenta a metodologia descrita nesta expressão, podendo no
entanto, o interessado recorrer a outra fórmula de cálculo, desde que
devidamente demonstrada e justificada.
 NOTAS:
 1. Nas instalações cujos motores operem com alto índice de
simultaneidade, tais com nas indústrias de fiação e tecelagem, o
projetista poderá adotar outros valores para FS;
 2. Para o dimensionamento da potência do transformador, é admitido um
valor de potência instalada, de no máximo, 30% superior a demanda
máxima calculada segundo a fórmula da NT002, desde que este
acréscimo seja plenamente justificado pelo projetista. Excepcionalmente
é aceito valores de potência de transformador superior a 30% da
demanda calculada, caso não haja, comercialmente transformadores com
potência nominal que se enquadre no critério acima.
 3. O dimensionamento dos condutores e da proteção no secundário do
transformador, devem ser calculados em função da sua potência nominal;
 4. É permitido no máximo, 10% da carga instalada de iluminação e
tomadas, para os circuitos de reserva.
Obs. Quando o número de aparelhos for diferente dos disponíveis nesta
tabela, o projetista deve aplicar a teoria da interpolação para o valor do FS.
Pegar os dados das colunas que compõem o intervalo do valor requerido, e da
linha correspondente contida na tabela dada. O resultado deverá estar entre
estes 2 valores;
Interpolação: Ex. MIT de 30CV, n=6.
 5 – 8 6 - 8
 0,8 – 0,75 FS – 0,75

= => FS = 0,7833
 (n1 – nx ).(FS1 – FS2 )
FSx = FS1 -
 (n1 – n2 )

Notas:
1: Nas instalações cujos motores operem com um alto índice
de simultaneidade, tal como nas indústrias de fiação e
tecelagem, o projeto pode adotar outros valores de Fs;
2: Para o dimensionamento da potência do transformador, é
admitido um valor de potência instalada de no máximo 30%
superior ao da demanda calculada segundo a fórmula
apresentada na Instrução de Trabalho n° 125-ENEL-CE,
desde que este acréscimo seja plenamente justificado pelo
projetista. Excepcionalmente é aceito valores de potência
do transformador superiores a 30% da demanda calculada,
caso não haja, comercialmente, transformadores com
potência nominal que se enquadre no critério acima.
3: O dimensionamento dos condutores e da proteção no
secundário do transformador, devem ser calculados, em
função da potência do mesmo.
4: É permitido, no máximo, 10% da carga instalada de
iluminação e tomadas para os circuitos de reserva.

 16. ESPECIFICAÇÃO RESUMIDA DOS EQUIPAMENTOS
ELÉTRICOS
 Aqui no estado do Ceará, instalações de subestações a serem
supridas pela concessão da ENEL-CE, os materiais e
equipamentos elétricos a serem utilizados nos ramais de
ligação e ramais de entrada aéreo, para alimentar as
subestações, devem atender as definições da DT-042, que
considera as diversas regiões por grau de salinidade,
classificadas em áreas A (corrosão desprezível ou moderada),
B1(corrosão mediana), B2 (corrosão severa) e C (corrosão
muito severa):

Classificação da zona de corrosão
Grau de Salinidade
Zona de Corrosão Classificação Distância da orla Tipo de material MT
Muito severa C Até 2,0km - Cabo de Cobre nú;
- Isol. 3 disco vd com anel Zn;
- isol. Pilar Híbrido;
- isol Polimérico
Severa B2 >2 a 5km - Cabo de Cobre nú;
- isol. 3 disco vidro;
- isol. Polimérico
Mediana B1 >5 a 20km - Cabo Liga Al CAL
- isol. 3 disco vidro;
- Isol. Polimérico;
- Isol. Pino porcelana 25KV
- isol. Pilar Epoxi
Desprezível ou
moderada
A >20km - Cabo Al CAA ou Liga Al CAL
- isol. 2 disco vidro;
- isol. Polimérico;
- isol. Pino porcelana 25KV
- isol. Pilar Epoxi
Tipo de
Material
Descrição Tipo de Área
A B1 B2 C
C
o
n
d
u
to
re
s
 d
e
 L
in
h
a
s
 e
 R
e
d
e
s
 d
e

d
is
trib
u
iç
ã
o
 A
T
/M
T

Cabo de cobre nú (CCN) – MT Não Não Sim Sim
Cabo de aço-cobre (CAC) - MT Não Não Sim Sim
Cabo Alumínio nú com alma de aço- CAA-MT Sim Não Não Não
Cabo Alumínio nú sem alma de aço – CA-MT Sim Não Não Não
Cabo Alumínio nú sem alma de aço – CA-AT Sim Sim Sim Não
Cabo m Liga de Alumínio (CAL) – MT Sim Sim Não Não
Cabo em Liga de Alumínio (CAL) - AT Sim Sim Sim Sim
Cabo em Aço-Alumínio (CAAL) – MT Sim Não Não Não
Cabo de Alumínio coberto (SP) - MT Sim Sim Não Não
Cabo de Alumínio Multiplexado (CAM) rede
isolada MT
Sim Sim Sim Sim
Cabos
rede BT

Cabo de cobre multiplexado (CM) Não Não Não Sim
Cabo de alumínio multiplexado (AM) Sim Sim Sim Não
Tipo de
Material
Descrição Tipo de Área
A B1 B2 C
Cabos
para
ramal de
ligação
BT
Cabo concêntrico de cobre (CCC) Sim Não Não Não
Cabo concêntrico de alumínio (CCA) Sim Não Não Não
Cabo de cobre multiplexado (CM) Sim Sim Sim Não
Cabo de alumínio multiplexado (AM) Sim Sim Não Não






Isolador
AT/MT
Isolador disco MT (cadeia com 3 isoladores) Não Sim Sim Não
Isolador disco MT anel zinco (cad.3 isoladores) Não Não Não Sim
Isolador disco MT (cadeia com 2 isoladores) Sim Não Não Não
Isolador disco AT (cadeia com 5 isoladores) Sim Sim Não Não
Isolador Ancoragem polimérico MT (25kV) Sim Sim Sim Sim
Isolador de Suspensão polimérico AT Sim Sim Sim Sim
Isolador Pilar polimérico ou porcelana AT Sim Sim Sim Sim
Isolador de Pino MT (25kV) Sim Sim Não Não
Isolador Pilar Híbrido (25kV) Não Não Não Sim
Isolador Pilar polimér.MT c/cabeça de porcelana Não Não Sim Não
Isolador Pilar Epoxi MT Sim Sim Não Não
Tipo de
Material
Descrição Tipo de Área
A B1 B2 C
Chaves
Fusíveis/
seccionadoras
Chaves fusíveis e seccionadoras de 15kV Sim Não Não Não
Chaves fusíveis e seccionadoras de 24kV Não Sim Sim Sim
Chaves fusíveis poliméricas de 24kV Não Não Sim Sim
Transformador
Distribuição
Tanque aço metalizado c/Zn ou pintura esp azul Não Não Não Sim
Tanque em aço com pintura convencional cinza Sim Sim Sim Não
Ferragens Com espessura camada de Zn 75μm (galvanização) Sim Sim Sim Não
Com espessura camada de Zn 120μm (galvanização) Não Não Não Sim
Em Liga de Alumínio ou Aço Inox Não Não Não Sim
Postes Concreto armado comum (DT-Rede ou circular-IP) Sim Sim Sim Sim
Fibra de Vidro Sim Sim Sim Sim
Cruzetas Concreto armado comum (normal, beco, meio-beco) Sim Sim Sim Sim
Polimérica ou em fibra de vidro Sim Sim Sim Sim
Exemplo 01 de aplicação para o cálculo da demanda:
1) Dados da UC
2) Ramo da atividade
3) Dados da carga (Quadro de Carga)
4) Completar o quadro de cargas calculando a potência
absorvida dos equipamentos para determinação do Pabs
e do Q e a carga total instalada em kVA:
 Sinst. = P
2 + Q2 (kVA)
5) Determinação da demanda máxima presumível utilizando a
expressão da Especificação Técnica nº 125;
6) Dimensionamento da potência nominal do transformador e
do número de transformadores a serem utilizados,
observando os limites admitidos em Norma;


7) Definir o tipo de subestação (aérea, abrigada ,blindada, ao
nível do solo, subterrânea);
8) Com base no tipo de subestação escolhida, definir o tipo de
entrada de energia (entrada aérea, entrada subterrânea,
entrada mista);
9) Utilizando a simbologia normatizada, desenhar o diagrama
unifilar da subestação com os principais valores nominais;
10) Calcular as correntes de curto-circuito no ponto de entrega
da UC, com base nas impedâncias reduzidas na barra da
SE distribuidora e a rede de distribuição até a UC,
utilizando a metodologia de componentes simétricos;
11) Calcular as correntes de curto circuito referenciadano
secundário da instalação, utilizando a planilha do EXCEL;
12) Dimensionamento dos componentes básicos


 EXERCÍCIO DE DIMENSIONAMENTO DE UMA SUBESTAÇÃO
INDUSTRIAL
 1) Calcule a demanda máxima presumível da instalação de uma
indústria a ser implantada com as seguintes características, e
dimensione o transformador para atender a fábrica:
 - RAMO DA ATIVIDADE INDUSTRIAL: Fabricação de Produtos
Têxteis - Preparação e fiação de fibras de algodão
 - DADAS AS CARGAS TRIFÁSICAS: Utilize a fórmula indicada pela
Especificação Técnica nº 125 da ENEL-Distribuição Ceará e a da
CPFL(D=Ci.FD)
 2) Calcule o fator de demanda da instalação: FD=Dmáx/Pinst
 3) Após definida a potência do(s) transformador(es), calcule o fator
de utilização do equipamento: FU = Dmáx/Capacidade Instalada do
transformador ;
 4) Calcule a reserva de potência do transformador ;
 5) Após o dimensionamento do transformador ou transformadores,
defina o tipo de subestação a ser projetada.


 6) Defina o tipo de entrada de energia da subestação
 7) Utilize a simbologia padronizada e desenhe o diagrama
unifilar elétrico da subestação
 8) Dimensione todos os elementos básicos que comporão a
subestação:
 - Chave seccionadora;
 - pára-raios,
 - conjunto de medição compacto,
 - bucha de passagem ou muflas,
 - seccionador tripolar,
 - disjuntor de MT,
 - barramento de MT,
 - seccionadora tripolar com fusível limitador,
 - barramento de BT,
 - disjuntor de BT, outros.
 17. Subestação Compartilhada
 O fornecimento de energia elétrica a mais de uma unidade
consumidora do Grupo A pode ser efetuado por meio de
subestação compartilhada, desde que observadas as seguintes
condições:
 a) As unidades consumidoras devem estar localizadas em uma
mesma propriedade ou em propriedades contíguas, sendo vedada
a utilização de vias públicas, de passagem aérea ou subterrânea e
de propriedades de terceiros não envolvidos no referido
compartilhamento;
 b) A existência de prévio acordo entre os consumidores
participantes do compartilhamento, no caso de adesão de outras
unidades consumidoras além daquelas inicialmente pactuadas;
 c) A máxima demanda contratada para cada unidade consumidora
deve ser de 75 kW. Em casos de aumento de demanda acima
deste valor, a unidade consumidora deve adequar suas instalações
para construção de uma subestação individual;


 d) A medição das unidades consumidoras deve ser realizada
conforme desenhos 002,14, 002.15 e 002.16.
 e) Deve ser instituída uma Unidade Consumidora Totalizadora
do Grupo A de responsabilidade da administração do
empreendimento, a qual deve ser atribuída à diferença entre:
 – a demanda apurada de todas as unidades consumidoras do
compartilhamento e a medição totalizadora;
 – a energia elétrica integralizada das unidades consumidoras
do compartilhamento e a medição totalizadora.
 f) O sistema de medição aplicado à subestação compartilhada
deve garantir o sincronismos entre medidores;
 g) O compartilhamento não se aplica a prestadores dos
serviços de transporte público por meio de tração elétrica,
desde que tenham sido cumpridas todas as exigências legais;
 h) Na hipótese de um titular de unidade consumidora de
subestação compartilhada tornar-se consumidor livre, a
medição de todas as unidades consumidoras dessa
subestação, deve obedecer à especificação técnica definida
em regulamentação específica;

i) Os custos associados à implementação do sistema de
medição para subestação compartilhada, são de
responsabilidade dos consumidores interessados;
K) A subestação deve possuir abertura para a via pública e a
Enel Distribuição Ceará, deve possuir livre e fácil acesso.
A concessionária pode suspender o fornecimento de
energia após notificação a todos os consumidores do
compartilhamento, quando esse acesso for impedido.
L) Qualquer alteração ou serviço executado dentro da
subestação compartilhada deve ser comunicado a
concessionária e esta deve acompanhar qualquer serviço
executado nas caixas de medição e proteção.
m) Qualquer execução de serviço dentro da subestação
compartilhada é de responsabilidadde da administração do
empreendimento e deve ser precedido de comunicação
formal a todos os consumidores participantes do
compartilhamento;

n) A Enel Distribuição Ceará deve realizar a suspensão do
fornecimento de energia de todas as unidades consumidoras
da subestação compartilhada em caso de constatação de
atividade irregular identificada pela unidade consumidora
totalizadora, mesmo que as demais unidades consumidoras
estejam em situação regular com a concessionária;
o) A suspensão do fornecimento citado no item “n” pode ser
realizado de forma unificada na chava de derivação a montante
da medição totalizadora.
p) A suspensão do fornecimento de energia da unidade
consumidora totalizadora sempre deve ser realizada a
montante da medição totalizadora;
q) Qualquer desvio de carga realizado após a medição
totalizadora é de responsabilidade da administradora do
empreendimento, uma vez que esta é responsável pela
medição totalizadora.
Nota: A medição das unidades consumidoras que fazem parte do
compartilhamento deve ser realizada conforme os modelos de
diagramas unifilares apresentados a seguir:
Medição totalizadora em MT e individual em BT. Proteção com
chave indicadora fusível
 Fig.1- Compartilhamento de SE até 300kVA
 proteção com chave fusível unipolar tipo expulsão





M
M
M
Medição totalizadora em MT e individual em BT. Proteção com
chave seccionadora e fusível limitador
 Fig.2- Compartilhamento de SE até 300kVA
proteção com chave seccionadora e fusível limitador







M
M
M
Medição totalizadora na MT e individual na BT. Proteção com
disjuntor tripolar na MT
 Fig.3- Compartilhamento de SE acima de 300kVA
com um transformador e disjuntor de MT






.
M
M
M
D
50
51
N
50/51
50N
51N
Medição totalizadora em MT e individual em BT. Proteção com
disjuntor tripolar na MT.
 Fig.4- Compartilhamento de SE acima de 300kVA
com um disjuntor de MT e mais de um transformador.






M
M
M
D
50
51
N
50/51
50N
51N
SE Móvel de 13,8kV
