GLASS®
Bombas e Válvulas
 Divisão bombas

 GF AT

GF AT 05 - Revisão 00 – 03/2003 1/4


GF AT

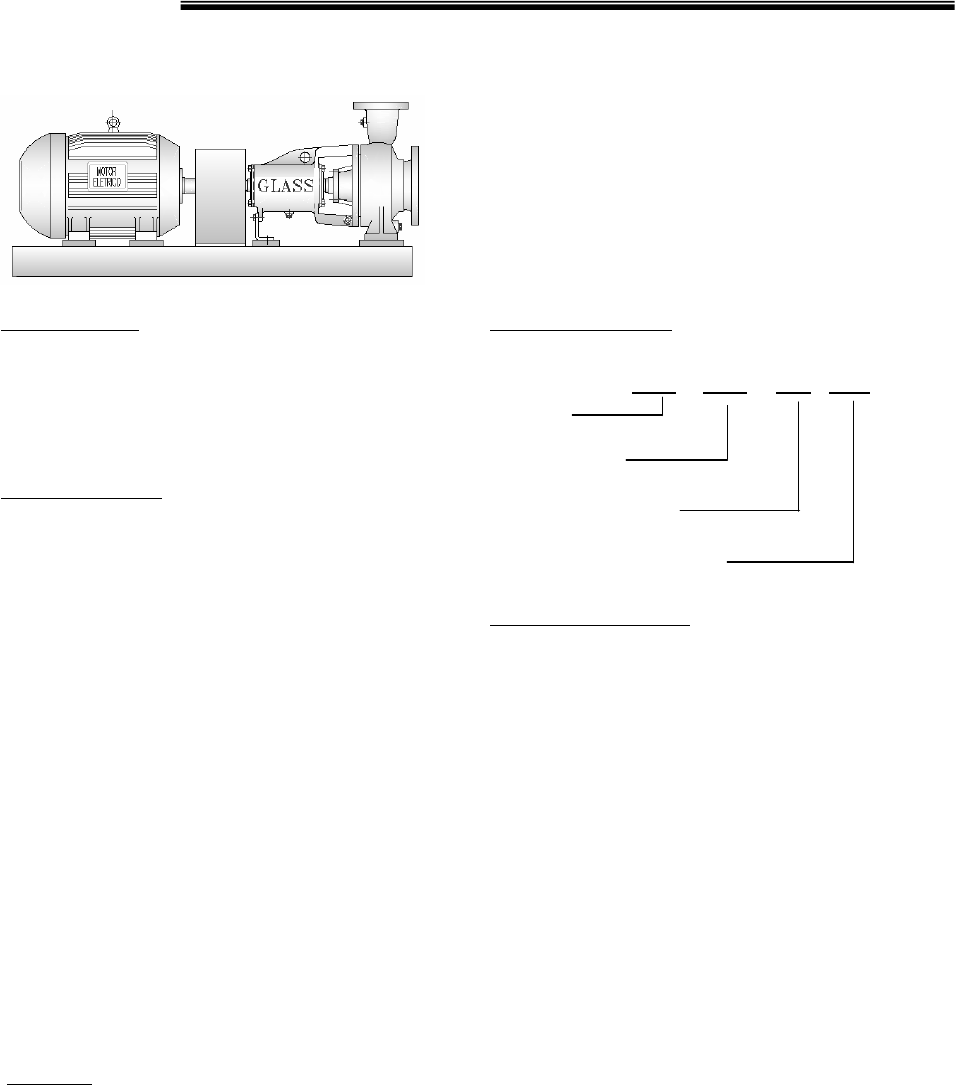

BOMBAS CENTRIFUGAS
PARA TRANSFERÊNCIA
DE FLUIDO TÉRMICO ATÉ 350 ºC

APLICAÇÕES:
Circulação de fluído térmico em plantas de
transferência de calor através de óleo.
Bombeamento de outros líquidos quentes que
não ataquem quimicamente os materiais de
construção da bomba.

CONSTRUÇÃO :
*Um estágio, rotor fechado de uma
 entrada;
*Execução horizontal de sucção axial e
 recalque na vertical para cima (topo);
*Construção “back pull out” (desmontavel
 por trás);
*Bocais flangeados ANSI B16.5–150-FF;
*Dimensionais ISO 2858;
*Projeto Hidráulico:
Ampla cobertura hidráulica, com vários
tamanhos de corpos e rotores oferecendo para
cada ponto solicitado, melhor rendimento e
capacidade de sucção;
Corpo com bocal de descarga na linha de
centro, além de distribuir as cargas
provenientes da tubulação, auxilia na escorva
da bomba (auto-ventada);
Mancais de rolamentos de esferas
lubrificados por óleo, projetados para vida
longa.
Vedação feita por selo mecânico com faces
em carbeto de tungstênio.


 LIMITES:
*Tamanhos : DN 1” a DN 4”;
*Vazões até 370 m³/ h;
*Alturas Manométricas até 90 mc.a.
*Temperaturas de trabalho até 350 ºC
 NOMENCLATURA:

 GF 40 - 20 AT
Modelo

DN descarga

Ø máximo do rotor

Linha Alta Temperatura

VEDAÇÃO DO EIXO:
Projetada para vida longa obtida pelo exclusivo
sistema de resfriamento que garante baixa
temperatura na região do selo mecânico, mesmo
com altas temperaturas dentro da bomba.
Possui uma placa de isolamento atrás do rotor que,
com o próprio líquido bombeado cria uma primeira
barreira térmica, por não haver circulação nesta
região.
A caixa de vedação é composta por diversos
dispositivos que evitam a troca de fluido dentro da
câmara. Desta forma com pequena vazão de água
de resfriamento é garantido a baixa temperatura no
selo, minimizando a troca de calor com o interior da
bomba (menor perda de energia usada no
aquecimento).
Estes dispositivos são:
1-Placa de isolamento atrás do rotor;
2-Primeira resgtrição promovida por um anel de
grafite montado na entrada da câmara;
3-Tunel de restrição com área de troca com o meio
refrigerante;
4-Vedação feita por selo com faces em carbeto de
tungstênio, montados em caixa alargada.
Esta construção oferece ótima eficiência no
resfriamento e vida longa a vedação.









































Informações úteis de operação
Antes da partida deve-se ter total garantia de que a bomba encontra-se totalmente escorvada (cheia de óleo).
Qualquer cavidade com gás ou ar no líquido dentro da bomba, poderá causar danos irreparáveis às sua
partes.
Para isto a câmara de selagem é dotada de um bujão purgador localizado na sobreposta do selo mecânico,
que deverá ser mantido aberto durante a operação de escorva da bomba até que seja observado a saida
somente de óleo sem a presença de gases e/ou ar por ele.

A água de refrigeração somente deverá ser interrompida após o resfriamento do líquido bombeado dentro da
bomba, ou seja, quando este atingir a temperatura de aproximadamente 100oC. Desta forma, mesmo com a
bomba parada o resfriamento não poderá cessar até que o interior da bomba atinja a temperatura acima
mencionada.
GLASS®
Bombas e Válvulas
 Divisão bombas

 GF AT

GF AT 05 - Revisão 00 – 03/2003 2/4

QUADRO GERAL
GRUPO 1 A 1 B 2
 Tamanho

Dados 2
5-
12

32
-1
2
40
-1
2
50
-1
2
80
-1
2
25
-1
6
32
-1
6
40
-1
6
50
-1
6
32
-2
0
40
-2
0
50
-2
0
65
-2
0
80
-1
6
80
-2
0
10
0-
16

10
0-
20

Ø máximo de sólido [mm] 4 4 7 9 13

4 4 7 9 4 7 9 12

14

14

15

15

GD2 [Kgf.m²]
J=4.GD2 [Kg.m²] 0,0
14

0,
01
7
0,
01
9
0,
02
2
0,
02
9
0,
02
4
0,
03
0
0,
03
4
0,
04
2
0,
07
5
0,
06
9
0,
07
8
0,
12
6
0,
05
9
0,
14
0
0,
12
8
0,
18
0
Massa [Kg]
(Bomba eixo livre) 3
1 34

36

37

41

45

39

40

42

43

48

47

78

84

85

93

95

Rotação máxima [rpm] 3.550
Pressão max. na sucção 5,0 Kgf/cm² (71 psi)
Pressão max. descarga Vide gráfico de pressão de trabalho em função da temperatura, abaixo
Temperatura max. +350 ºC (+660 ºF) (com resfriamento forçado)
Vazão do líquido de
resfriamento
(Temp. de entrada 20ºC)
2,0 l/min 2,0 l/min 3,2 l/min
Pressão max.na câmara
de resfriamento 5,0 Kgf/cm²
Selo mecânico Ø 29 mm Ø 29 mm Ø 35 mm
Lubrificação ÓLEO
Rolamentos 6206 6306 6308
Qtde. óleo 0,26 litros 0,30 litros 0,42 litros Ma
nc
ais

Intervalo de lub. Primeira troca a 100 hs do início de operação - Demais trocas a cada 8.000 horas
Sentido de rotação HORARIO – Visto do lado do acionamento
Flanges standard ANSI B16.5-150#-FF (acabamento liso)
Pressão de teste hidrost. Teste hidrostático na carcaça , feito com água a 20 ºC, (Pressão de teste = 24 Kgf/cm²)

Materiais de construção padrão

Pressão de trabalho (ou descarga) em
função da temperatura
Peças Materiais de construção padrão
Corpo Fo. Nodular ASTM A536-60.40.18

Tampa Fo. Nodular ASTM A536-60.40.18
Rotor FºFº A48-Cl.35B
Rotor (Opcional) Aço Inox ASTMA743-CF8M
Parafuso Rotor AISI-316
Arruela Rotor AISI-316
Câmara de resfriamento FºFº A48-Cl.35B
Sobreposta Aço Inox ASTM A743- CF8M
Eixo SAE-1045 com aplicação de cromo duro na região das vedações
Caixa de mancal FºFº A48-Cl.35B
Tampa de mancal FºFº A48-Cl.35B
Chavetas SAE-1045
Prisioneiros e porcas AISI-316
Parafusos diversos DIN 898-1 Classe 5.8
Junta do corpo Papelão hidráulico
Junta tampa mancal Papelão hidráulico
Selo mecânico Faces em Carbeto de tungstênio, vedação secundária em VITON
50 100 150 200 250 300 350 400
 6
 8
10
12
16
18
p[bar]
t [ C]
Fo.Nod. ASTM A536-60.40.18


Acionadores:
Normalmente acionado por motores elétricos. Motores até 2cv: 20%
Reserva de potência recomendada: Motores de 3 a 20cv: 15%
 Motores acima de 20cv: 10%

 (Acionamento por mototres de combustão interna, também disponíveis).

GLASS®
Bombas e Válvulas
 Divisão bombas

 GF AT

GF AT 05 - Revisão 00 – 03/2003 3/4
Acoplamento elástico e proteção:
Padrão GLASS tipo NORMEX sem espaçador - Proteção do acoplamento em chapa de aço carbono.

Base Comum:
Padrão GLASS, construída em chapa de aço dobrada. Sobre a base são montados calços fixados porsolda.
Após esta montagem as superfícies dos calços são usinadas em uma só operação, garantindo a planicidade
das superfícies onde serão fixados a bomba e motor.
A planicidade das superfícies de apoio, garantem alinhamento de alojamentos de mancais, assim como de
vedações do eixo, aumentando a vida dos mesmos.

Pintura:
Padrão GLASS, conforme Especificação de Pintura ETG-002
Bombas: Primer : 01 demão de tinta Termolack 57 Aluminio (WEG QUÍMICA) ou similar (30µm);
Bases : Primer: 02 demãos de primer epóxi-poliamida – óxido de ferro (60µm);
Acabamento: Após montagem e testes os conjuntos moto-bombas recebem tinta de acabamento Termolack
57 Aluminio (WEG QUÍMICA) ou similar (30µm).

Dimensões gerais e seleção das bases [mm exceto DNS e DNR em polegada]
Bomba Carcaça do motor
80 90 100 112 132 160 200 225 250 280 Tamanho DNS [ “ ]
DNR
[ “ ] A B X I HD I HD I HD I HD I HD I HD I HD I HD I
25-12 1½ 1 385 70 140 1 199 1 199 1 199
25-16 1½ 1 385 70 160 1 199 1 199 1 199 1 199 2 219
32-12 2 1¼ 385 80 140 1 199 1 199 1 199 1 199
32-16 2 1¼ 385 80 160 1 219 1 219 1 219 1 219 2 219
32-20 2 1¼ 385 80 180 1 247 1 247 1 247 1 247 2 247 4 257
40-12 2½ 1½ 385 80 140 1 199 1 199 1 199 1 199 2 219
40-16 2½ 1½ 385 80 160 1 219 1 219 1 219 1 219 2 219 4 257
40-20 2½ 1½ 385 100 180 1 247 1 247 1 247 2 247 4 257
50-12 3 2 385 100 160 1 219 1 219 1 219 1 219 2 219
50-16 3 2 385 100 180 1 247 1 247 1 247 2 247 4 257
50-20 3 2 385 100 200 1 247 1 247 1 247 2 247 4 257 5 301
65-20 4 2½ 500 100 225 3 277 3 277 4 277 4 277 5 301 6 326
80-16 5 3 500 125 225 3 277 3 277 3 277 4 277 4 277 5 301
80-20 5 3 500 125 250 3 277 3 277 4 277 4 277 5 301 6 326 6 351
100-16 5 4 500 125 250 3 301 3 301 4 301 4 301 5 301 6 326
100-20 5 4 500 125 280 3 301 4 301 4 301 5 301 6 326 6 351 7 394

Dimensões das bases [mm] Dimensões dos motores [mm]
I HB HÁ HG HL K HF HE ØHH Massa Carcaça L AD Carcaça L AD
1 810 305 76 75 180 605 225 19 32 80 276 130 160M 598 250
2 900 305 76 75 180 695 225 19 36 90S 304 150 160L 642 250
3 1000 380 86 90 200 775 300 19 48 90L 329 150 200M 729 294
4 1200 380 86 90 200 975 300 19 57 100L 376 160 200L 767 294
5 1250 420 90 90 200 1025 340 19 86 112M 393 180 225S/M 817 368
6 1400 540 90 110 250 1125 460 22 115 132S 452 207 250S/M 923 368
7 1480 600 100 110 250 1250 520 22 135

132M 490 207

280S/M 1036 463
OBS: Dimensões sujeito a modificações. Para construção solicitar dimensional certificado.
