Questão 1/5 - Eletrônica de Potência
Os SCRs (Silicon Controlled Rectifier) são dispositivos semicondutores cuja condição de
sentido direto é comandável através da aplicação de um pulso de corrente ao terminal de Porta
(ou gate em inglês). A condução, uma vez iniciada se mantém, mesmo na ausência do sinal no
terminal de porta, até que a corrente que o atravessa caia abaixo de um determinado valor, o
qual denominamos de Corrente de Manutenção de Condução, em inglês Holding Current (IH).
Em sentido inverso, o SCR comporta-se como um diodo normal.
No Tiristor SCR temos disparo de funcionamento somente em qual semiciclo se tiver corrente
suficiente no Terminal porta ou gate?
A – semiciclo positivo
Você acertou!
B – semiciclo negativo
C – nos dois semiciclos
D – nenhum semiciclo
E – depende da potência do Tiristor SCR

Questão 2/5 - Eletrônica de Potência
Os tiristores permitem por meio da adequada ativação do terminal de controle, o chaveamento
do estado de bloqueio para estado de condução, sendo que alguns tiristores (mas não todos)
permitem também o chaveamento do estado de condução para estado de bloqueio, também
pelo terminal de controle.
Qual a diferença entre um diodo comum e um tiristor do tipo SCR?
A – Controle de disparo pelo terminal Gate
Você acertou!
B – São componentes iguais sem nenhuma diferença
C – O SCR tem dois terminais e o diodo tem 5 terminais
D – O Diodo comum foi substituído pelo Tiristor SCR
E – O SCR substituiu o Diodo comum

Questão 3/5 - Eletrônica de Potência

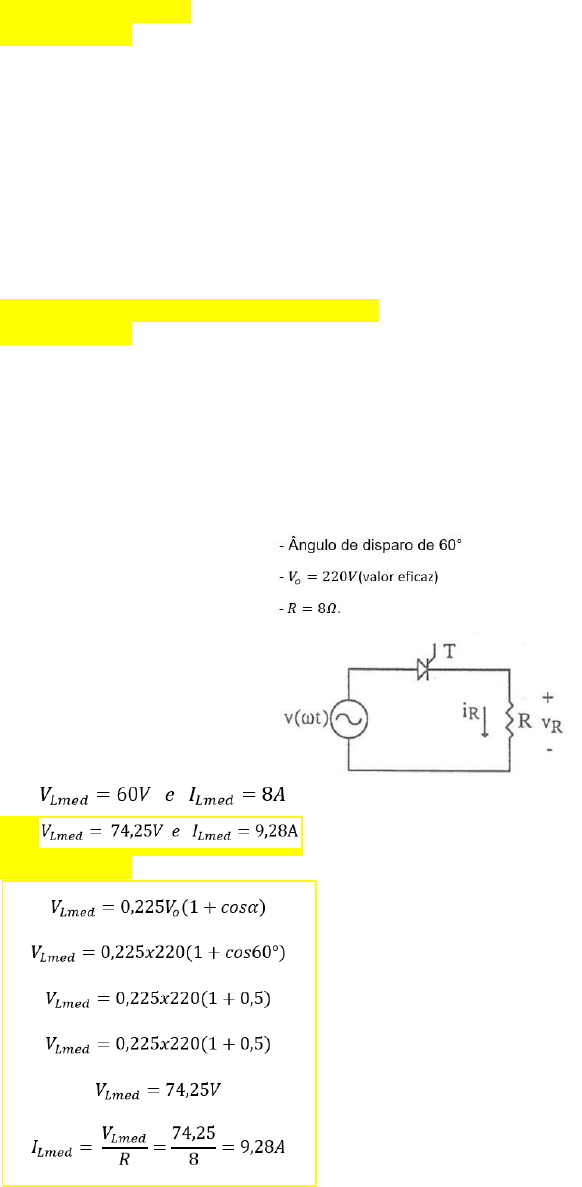

Sendo o retificador monofásico da figura abaixo, calcular: tensão média na carga e corrente
média na carga.

A –
B –
Você acertou!

C –
D –
E –

Questão 4/5 - Eletrônica de Potência
Ao invés de usar um sinal de permanência continua na porta (como nos TBJs e MOSFETs)
como sinal de controle, os tiristores são comutados ao ligamento pela aplicação de
um pulso ao terminal de porta, que normalmente pode ser de curta duração. Uma vez
comutado para o estado de ligado, o tiristor SCR permanecerá por tempo indefinido neste
estado enquanto o dispositivo estiver diretamente polarizado e a corrente de anodo se mantiver
acima de um patamar mínimo.
Qual é a nomenclatura dos terminais do Tiristor SCR?
A – Anodo, Catodo e Janela
B – Catodo, Catodo e Catodo
C – Anodo, Catodo e Porta
Você acertou!
D – Anodo, Anodo e Anodo
E – Anodo1, Anodo2 Porta


Questão 5/5 - Eletrônica de Potência
Quando a carga é RL o funcionamento do retificador a tiristor muda um pouco o cenário. Sobre
a carga RL em um retificador meia onda a tiristor, avalie as avalie as afirmações:
I – Durante o semiciclo positivo e quando o tiristor for acionado, a corrente na carga aumentara
devagar, uma vez que a indutância forcará a corrente a se atrasar em relação a tensão;
II – Durante o tempo que o tiristor conduzir a tensão na carga será positiva e o indutor estará
armazenando energia em seu campo magnético;
III - Quando a tensão aplicada se tornar negativa, o tiristor ficara inversamente polarizado;
IV – Mesmo com o tiristor inversamente polarizado durante o semiciclo negativo a energia
armazenada no campo magnético do indutor manterá uma corrente direta através da carga.
Assinale a alternativa correta:
A – Todas são verdadeiras;
Você acertou!
B – Apenas a I, III e IV são verdadeiras;
C – Apenas a II, III e IV são verdadeiras;
D – Apenas a I, II são verdadeiras;
E – Apenas a I e IV são verdadeiras.
