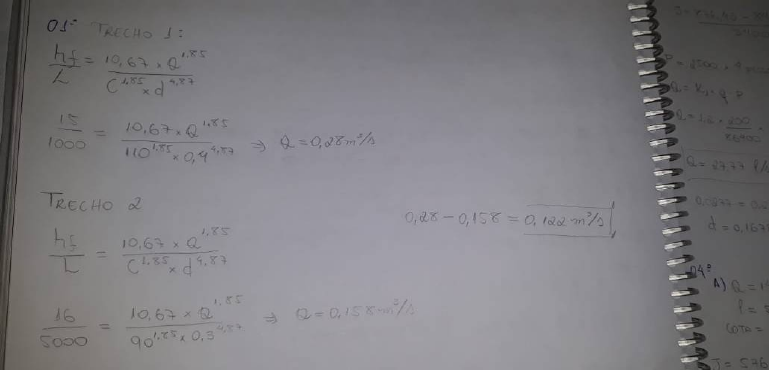

LISTA DE EXERCÍCIO SOBRE ADUTORAS 01) Dois reservatórios R1 e R2 possuem seus níveis de água constantes e nas cotas 75 e 60, respectivamente. Uma adutora, composta por dois trechos em série, interliga esses dois reservatórios. Tendo em vista as características da adutora, apresentadas a seguir, pede-se determinar a vazão escoada. Trecho 1: D1=400 mm, L1=1000 m, coeficiente de perda de carga C1=110. Trecho 2: D2=300 mm, L2=500 m, coeficiente de perda de carga C2=90. Sendo D o diâmetro da tubulação, L a extensão da adutora. Utilizar a fórmula de Hazen-Williams para o cálculo da perda de carga. 02) Uma tubulação de 200 mm de diâmetro, 4000 m de comprimento e coeficiente de perda de carga da fórmula Universal (f) igual a 0,020 conduz água entre dois reservatórios cuja diferença de nível é 40m. Considerando somente a perda de carga contínua e desprezando a parcela da energia cinética, determinar a vazão entre os dois reservatórios. 03) Dimensionar uma adutora para abastecimento de um conjunto habitacional composto de 2500 casas populares. São conhecidos: L=3400m, NAm= 876,45m e NAj= 841,56m. Adotar demais parâmetros. 04) Em um sistema de abastecimento, uma adutora que interliga dois reservatórios deverá transpor uma vazão de 143 l/s. Sabendo-se que o comprimento da adutora é de 5350m e os níveis médios de água nesses reservatórios correspondem as cotas altimétricas de 576,25m e 552,69m, determinar: a) O diâmetro da adutora. b) A vazão máxima a ser veiculada e sua respectiva velocidade. OBS: O material é ferro fundido C=130. 05) Uma cidade com 1500 habitantes conta com um serviço de abastecimento de água. O diâmetro da linha adutora existente é de 200mm. Verifique se a vazão de água fornecida pela adutora é satisfatória para o abastecimento dessa cidade. DADOS: - cotas altimétricas de 812m e 762m. - K1=1,2. - q=200l/hab.dia. - c= 105 (material da adutora) L= 4240 m 06) Calcular o diâmetro de uma adutora de aço usada (c=90), que transporta uma vazão de 240l/s, com uma perda de carga unitária de 1,70m/100m. Calcular também a velocidade. 07) A figura abaixo ilustra uma adutora que interliga dois reservatórios. A partir das informações da figura, qual a perda de carga nessa adutora de água tratada por gravidade, funcionando como conduto livre, sabendo que o comprimento da adutora é 5000 metros e os níveis médios de água nesses reservatórios correspondem a cotas altimétricas de 570,00 metros e 550,00 metros? a) 0,006m/m b) 0,008m/m c) 0,009m/m d) 0,004m/m 08) As adutoras podem ser classificadas conforme a energia utilizada para a movimentação da água. As adutoras que transportam a água de um ponto a outro com cota mais elevada, através de estações elevatórias, são denominadas: a) Por gravidade por conduto livre. b) Por gravidade por conduto forçado. c) Por recalque. d) Mistas. e) Simples. 09) Pretende-se determinar a vazão total em uma rede para abastecimento d�água construída para abastecimento de uma área cuja população a ser atendida é de 10.000 habitantes e cujo consumo per capita foi definido em 200 l/hab.dia. Considere: K1 = coeficiente do dia de maior consumo = 1,20 K2 = coeficiente da hora de maior consumo = 1,50 O valor da vazão, em l/s, é: a) 3,60 × 105. b) 20,83. c) 360,00. d) 41,67. e) 240,00. 010) O sistema de abastecimento de água de uma certa localidade é feito por um reservatório principal, com nível de água suposto constante na cota 812,0m, e por um reservatório de sobras, que complementam a vazão de entrada na rede, nas horas de aumento de consumo, com nível de água na cota de 800,0m. No ponto B, na cota de 760,0m, inicia-se a distribuição. Para que valor particular da vazão de entrada na rede (QB), a linha piezométrica no sistema é igual à mostrada na figura? DADOS: - c=130 (aço soldado)
