Tutorial Infinity – Importação de dados, visualização de janela de rastreio,
processamento e exibição de relatórios

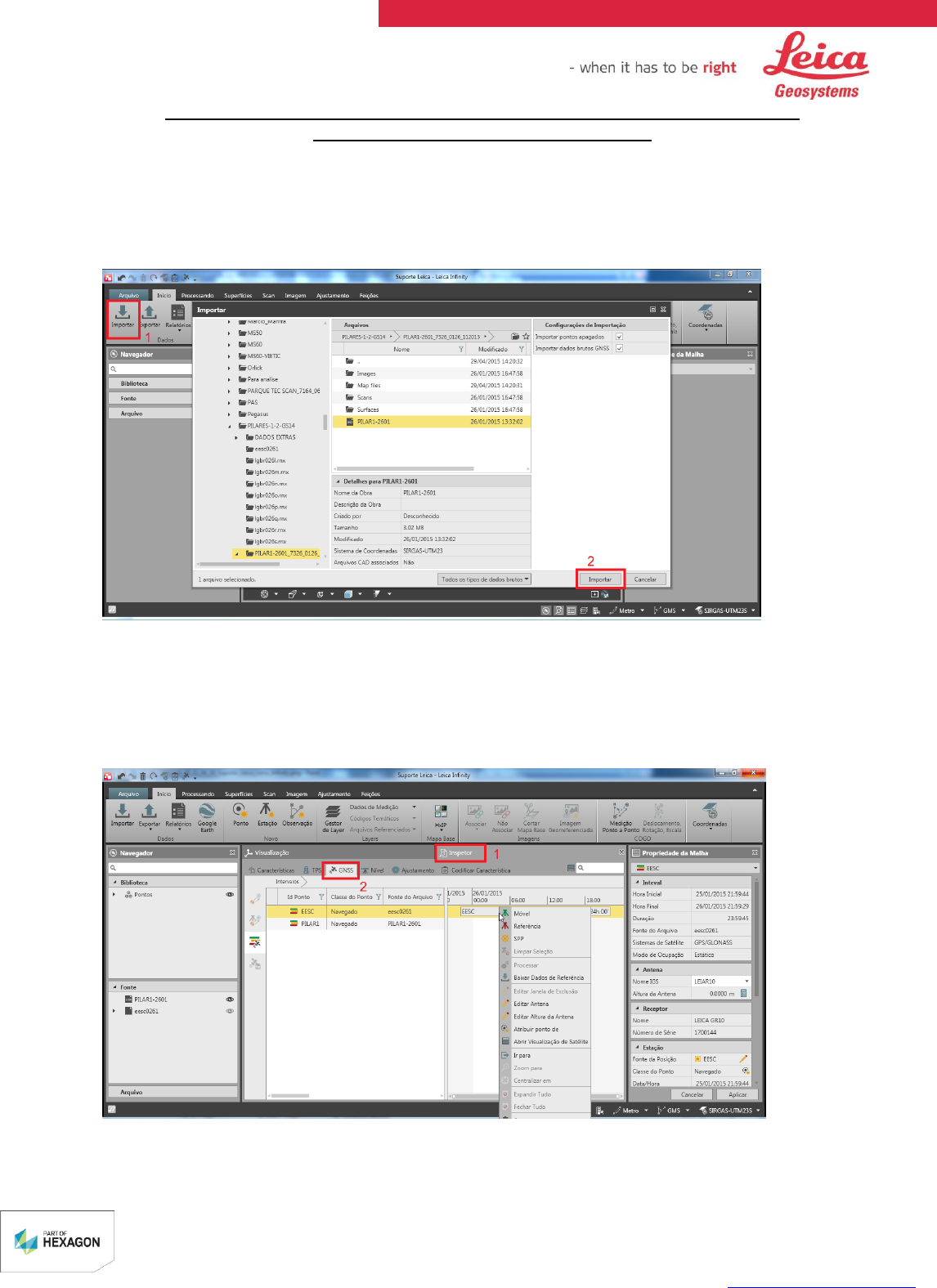

1. Depois de criada a obra, é necessário importar os dados de campo. Neste exemplo,
será feito o processamento de uma base com relação à uma estação da RBMC. Clique
em Importar (1), selecione os arquivos e clique em Importar (2). Faça o mesmo
procedimento para a base e RBMC.




2. Em seguida, clique em Inspetor (1), vá até a aba GNSS (2). Neste momento, será
necessário definir os pontos como Referência e Móvel. Neste caso, a estação EESC
(RBMC) será a Referência e o ponto PILAR1 será Móvel. Faça isso clicando com o
botão direito sobre cada ponto.






 _
 2
Leica Geosystems do Brasil
Unidade São Carlos
Rua Rui Barbosa, 1182
Vila Monteiro, São Carlos – SP / Cep: 13.560-330
Fone: +55 16 2106 9606
www.leica-geosystems.com.br





3. Em seguida, é necessário alterar a classe do ponto de Referência de Navegado para
Controle. Para isso, clique no ícone indicado em Classe do Ponto (1), ao lado de
Navegado.






4. Depois de criado o Ponto de Controle, é necessário atualizar suas coordenadas e
desvio-padrão de acordo com o Memorial Descritivo disponível no site do IBGE. Para
isso, clique no lápis (1) ao lado de Posição WGS84.






 _
 3
Leica Geosystems do Brasil
Unidade São Carlos
Rua Rui Barbosa, 1182
Vila Monteiro, São Carlos – SP / Cep: 13.560-330
Fone: +55 16 2106 9606
www.leica-geosystems.com.br






5. Faça as alterações e clique em Aplicar (1).





6. Antes de processar o ponto, é possível ver a janela de satélites, bem como o gráfico
de elevação de cada satélite rastreado. Para expandir tais informações, clique na seta
ao lado do tempo de rastreio (1).




 _
 4
Leica Geosystems do Brasil
Unidade São Carlos
Rua Rui Barbosa, 1182
Vila Monteiro, São Carlos – SP / Cep: 13.560-330
Fone: +55 16 2106 9606
www.leica-geosystems.com.br








7. Clicando nos dois ícones próximos à seta (1), são mostrados as cores que
representam a qualidade do rastreio e os gráficos de elevação.




 _
 5
Leica Geosystems do Brasil
Unidade São Carlos
Rua Rui Barbosa, 1182
Vila Monteiro, São Carlos – SP / Cep: 13.560-330
Fone: +55 16 2106 9606
www.leica-geosystems.com.br




8. A próxima etapa é a definição dos parâmetros de processamento. Clique na aba
Processando (1) e, em seguida, selecione os parâmetros desejados (2).









 _
 6
Leica Geosystems do Brasil
Unidade São Carlos
Rua Rui Barbosa, 1182
Vila Monteiro, São Carlos – SP / Cep: 13.560-330
Fone: +55 16 2106 9606
www.leica-geosystems.com.br







9. Em seguida, clique em Processar (1).






 _
 7
Leica Geosystems do Brasil
Unidade São Carlos
Rua Rui Barbosa, 1182
Vila Monteiro, São Carlos – SP / Cep: 13.560-330
Fone: +55 16 2106 9606
www.leica-geosystems.com.br


10. Ao finalizar o processamento, é mostrada a janela de resultados. Caso seja aceito
pelo usuário, é necessário armazenar o resultado. Para isso, clique na seta indicada
(1). Uma segunda tela será mostrada com o status Não Armazenado (2). Depois clique
em Armazenar (3).

















 _
 8
Leica Geosystems do Brasil
Unidade São Carlos
Rua Rui Barbosa, 1182
Vila Monteiro, São Carlos – SP / Cep: 13.560-330
Fone: +55 16 2106 9606
www.leica-geosystems.com.br


11. Feito o armazenamento, é possível visualizar o Relatório. Existem duas opções:
Resumo e Detalhe. Clique em Relatório (1) e selecione o tipo desejado.
