Eletricidade II
Avaliação Final
Prof. Wisley Álex Costa
Aluno(a) Fundamentos da AutomaçãoFundamentos da Automação
1. Uma unidade de consumo apresenta 6,5 MVA de demanda submetido a uma tensão de 380V ⇒ 0,38KV,
ou seja, consome no máximo 6.5000.000 W, com um fator de potência 0,87 ind. Cansado de pagar multa
por consumo de excedente de energia reativa, resolve-se instalar um banco de capacitores para se adequar
ao padrão exigido pela ANEEL. Calcule o banco de capacitores que deverá ser utilizado para resolver esta
situação.
2. Considerando um linha de transmissão com cabo de 35, 0mm2 transmissão de 15 km, e que Rca = 5, 52Ω por
Km o e a reatância XL = 0, 14Ω por Km. Calcule a impedância total da linha de transmissão na forma polar
e na forma retangular.

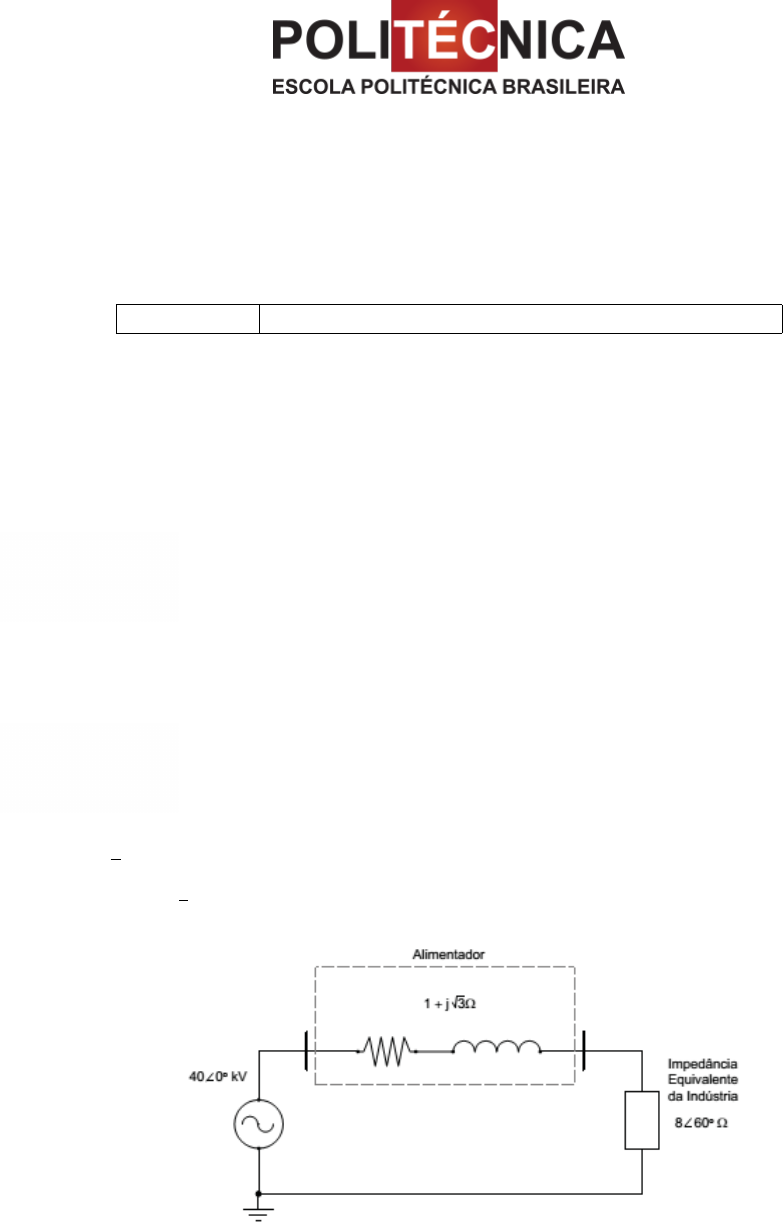

3. O fornecimento de energia elétrica a uma indústria é feito por um alimentador de distribuição cuja impedância
elétrica é j
√
3Ω . Essa indústria não possui nenhum controle de fator de potência e, por isso, sua impedância
equivalente é de O 86 60 ◦Ω. A Figura abaixo apresenta o equivalente elétrico monofásico do circuito em que
a tensão na entrada do barramento é de 40 kV fase-neutro.
De acordo com as informações apresentadas, o valor da queda de tensão, em V, no alimentador é:
