FICHA DE EXERCICIOS IV

Prévia do material em texto

FICHA DE EXERCICIOS IV

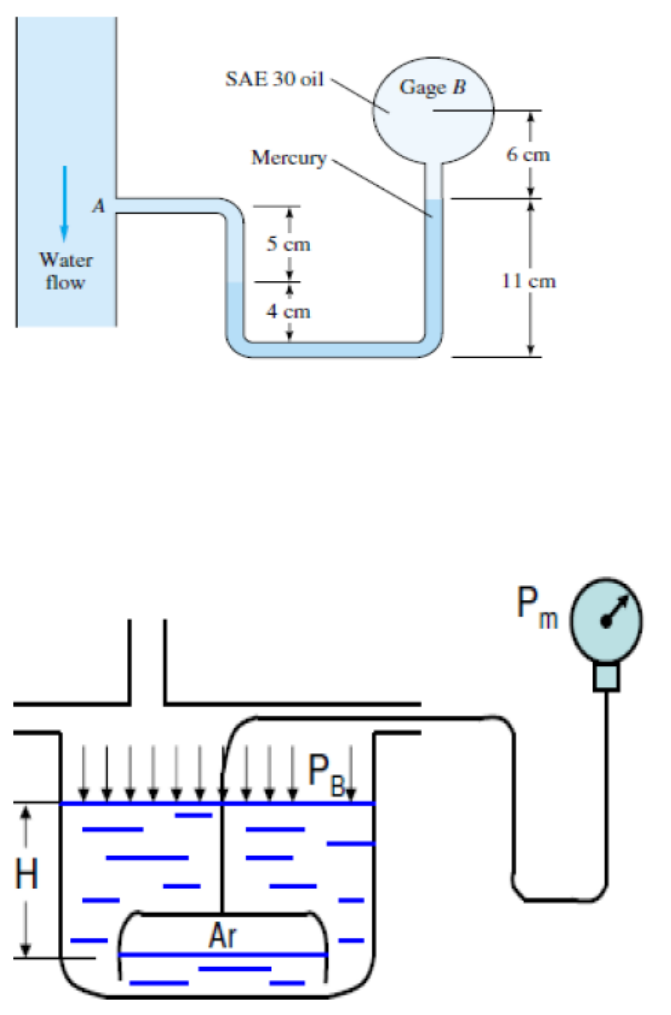

1.A pressão no barómetro B serve para medir a pressão de fluxo de água no ponto A. Se a pressão
no barómetro for de 87kPa, qual será a pressão em A em kPa? Assume todos fluídos a uma
temperatura de 20ºC.

Para medir o nível de líquido num reservatório usa-se um dispositivo que se chama Sino de Ar (ver
a figura ao lado). A pressão do ar dentro do sino depende da coluna do líquido H no reservatório e
mede-se pelo manómetro. Determinar a altura do líquido cuja massa específica é 960 / 3, se a
leitura do manómetro for de15.4kPa.

3. A figura abaixo representa um descarregador automático AOB. O ângulo AOB é rígido.
OA=150cm e OB=180cm. AO pesa 3000kgf enquanto que OB pesa 3600kgf. A dimensão b, normal
ao desenho, é de 4m. Desprezar o atrito em O e em B. O contrapeso situa-se a OW=1,65m. O
descarregador está em equilíbrio quando o nível de água se encontra nas condições indicadas na
figura. Determinar:
a) A força devido a pressão de água sobre OA;
b) O centro de pressão sobre AO (distância a partir de O);
c) A força de pressão da água sobre OB;
d) O centro de pressão em OB (distância a partir de O);
e) O valor do contrapeso W; e
f) O valor da reacção em O: direcção e sentido.

4. A figura abaixo mostra uma massa cilíndrica que flutua sobre a água e que se encosta na ponta
de uma parede de betão sob acção da pressão de óleo que banha a metade do hemisfério superior. A
massa cilíndrica comporta-se como uma barragem. Sabe-se que =800 / 3 e R=2m.
Determinar:
a) A força por metro linear que comprime a massa cilíndrica contra a barragem
b) O peso unitário da massa
c) A massa específica do corpo cilíndrico

Data de entrega: 19/04/2020
