CONTROLE DO AR
30 | Meio Filtrante |Maio/Junho 2007
por Eng° Tito A. Pacheco
DIAGNOSE DE FILTROS
 DE MANGAS
Métodos de diagnose de filtros de mangas identificam a
causa primária do entupimento e/ou alta emissão, tanto em
filtros de despoeiramento como os de processo
C
erta vez, durante um serviço
de otimização de um equi-
pamento de despoeiramento,
um cliente me questionou
como era possível haver apenas dois ti-
pos de problemas com filtros de man-
gas: entupimento e alta emissão. Sua
questão provinha da confusão entre
causa e efeito. Os problemas em questão
podem ser gerados por várias causas,
podendo as mesmas, inclusive, acontecer
em cascata.
Neste último caso, a única forma de
resolver o problema é encontrar a causa
primária, o evento que desencadeou a
seqüência de acontecimentos desastro-
sos. Não obstante, a maioria das causas
de problemas dos Filtros de Despoeira-
mento, seja a mesma dos Filtros de
Processo, é neste último que é concen-
trado o investimento em instrumen-
tação, pois, por definição, estes são os
filtros gargalos do processo. Se eles
falharem, o processo industrial pára.
Medição e Controle da Vazão do Filtro
Para o conhecimento da vazão gasosa
através da Curva do Ventilador e da medição das Perdas
de Carga de todo o Sistema de Despoeiramento, pode
facilmente ser obtido pela medição direta na chaminé.
Para tanto, pode ser utilizado o dispositivo chamado Tubo
de Pitot, o qual é constituído por dois tubos concêntricos,
posicionados de forma a permitir a medição na tubulação
da pressão total e estática, vide Fig.1.
Como a pressão total varia ao longo da seção reta do duto,
foram normalizados pontos de medida correspondentes ao
ponto médio de anéis concêntricos de mesma área na seção
do duto.
Dessa forma, quanto maior for o diâmetro do duto, mais
pontos de medida deverão ser feitos, conforme a Fig.2.

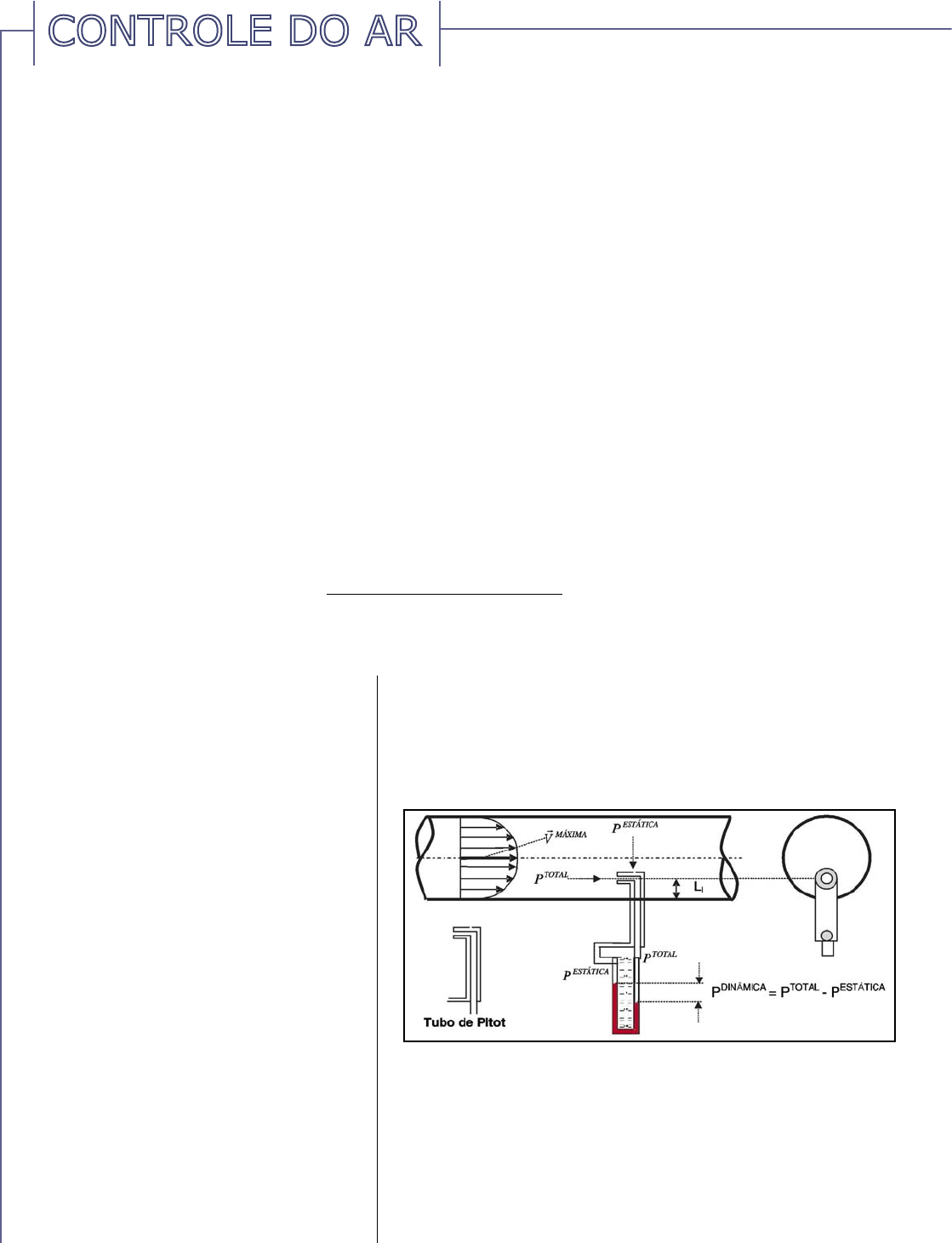

Fig.1: Representação esquemática do perfil de
 velocidades do ar/gás no duto e do uso do Tubo de Pitot
Fig.2: Pontos de medida (N) para inserção do Tubo de Pitot
conforme o diâmetro do duto ()
A equação para cálculo da velocidade média a partir de N pontos de medida
da pressão dinâmica (ou pressão de velocidade) numa seção de duto é:
Onde:
Vazão é a vazão do gás no duto, em m3/h.
 é a pressão dinâmica ou de velocidade no ponto de medida i,
em Pa.
 é a velocidade do gás no ponto i, em m/s.
 é a velocidade média do gás no duto, em m/s.
 é a densidade do gás, em Kg/m3.
Área é a área da seção reta do duto, em m2.
Estimativas grosseiras podem ser realizadas com equações baseadas na
pressão de velocidade do eixo do duto, que é a máxima, ou na pressão de
velocidade localizada a 0,12* , conforme segue:
Marcação
Aplicando a expressão acima nas Condições Padrões da Atmosfera, é
possível obter uma expressão bem mais simplificada:
• O gás é ar atmosférico;
• O gás é isento de umidade;
• A medida é ao nível do mar;
• A temperatura é de 20 oC;
• A pressão estática no duto é menor que 100mmCA e, por isso, pode ser
negligenciada;
• A medida da pressão de velocidade é 19% maior que a média.
Onde:
 é a velocidade média do gás no duto, em m/s.
CONTROLE DO AR
32 | Meio Filtrante |Maio/Junho 2007
 é a pressão dinâ-
mica média, em mmCA
(1mmCA = 9,796Pa).
 é a densidade do gás, em
KG/m³.
Desta forma, através da digita-
ção do diâmetro do duto e da
medição da pressão de velocida-
de no Tubo de Pitot, é possível
calcular automaticamente a va-
zão através de um Medidor de
Vazão, como os mostrados na
Fig.3. Através do conhecimento
da vazão real do sistema de fil-
tração é possível ajustar corre-
tamente o Dumper (válvula) de
controle de vazão, de modo a
obter a menor vazão possível, tal
que, ainda permita uma boa
captação de particulado e um
bom transporte do mesmo na
rede de dutos.
Com o controle da Vazão pode-
rão ser obtidos muitos benefí-
cios práticos para o Sistema de
Filtração, conforme esquemati-
zado na Tab.1, de acordo com a
experiência obtida na aplica-
ção da metodologia de avaliação
de sistemas de despoeiramento.
Medição e Controle de
Temperatura
Para cada manga filtrante existe
um limite de temperatura de
trabalho e de pico, sendo seu
custo, em geral, proporcional à
resistência térmica.
A Tab.2 apresenta algumas carac-
terísticas comparativas dos prin-
cipais materiais filtrantes dis-
poníveis no mercado mundial e
fornecidos pela Renner.
Tem sido útil classificar as man-
gas para baixa temperatura
(azul) e mangas para alta tem-
peratura (vermelho), ou seja, cuja
temperatura máxima de traba-
lho está acima de 150°C. Por
exemplo, uma característica das
mangas para alta temperatura é
Crédito: Divulgação
Fig.3: Linha de Medidores de Vazão,
Pressão e Velocidade
Tab.1: Melhorias obtidas através da medição e controle
eficaz da vazão de captação
que elas não propagam a cha-
ma após terem sido subme-
tidas a ela. Salvo as mangas
de fibra de vidro e teflon ou
mescla dos dois, a Renner
pode fornecer quaisquer das
especificações da Tab.2 com
ou sem Membrana de PTFE
ou também na construção de
Manga Plissada ou Cartucho.
Os problemas derivados da
falta de monitoramento e
controle da temperatura são
muito graves, como segue na
tabela ao lado.
Medição e Controle da
Emissão de Particulado
Alta emissão de particulado
é sinal que algo deve ser
corrigido imediatamente no
filtro de mangas. Isso porque,
se não for realizada a manu-
tenção a tempo, o particulado
que contamina a câmara
Tab.3: Mapa de Análise de Riscos de danos por
descontrole da temperatura de filtração
CONTROLE DO AR
34 | Meio Filtrante |Maio/Junho 2007
Crédito: Fotos Divulgação
limpa do filtro (plenum) acaba
por ser jateado pelo próprio
sistema de limpeza para o interior
das mangas em bom estado.
Como a manga é incapaz de lim-
peza na face interna, (nos filtros
jato pulsante), devido ao fluxo de
ar comprimido unidirecional, a
contaminação na face limpa da
manga tende a levá-la ao entu-
pimento irreversível. Por isso, se
não for detectada e corrigida a alta
emissão em tempo hábil, pode vir
a ser necessário despender muito
mais dinheiro e tempo na compra
de um jogo novo de mangas, pa-
rada do processo fabril para subs-
tituição das mesmas e nos testes de
vedação. Isso pode ser facilmente
contabilizado em reais/ano.
Outras vezes, o particulado fil-
trado possui alto valor agregado,
sendo um enorme desperdício
permitir uma emissão acima do
valor especificado no projeto do
filtro, emissão que normalmente
pode ser calculada na ordem de
Fig.4: a) aglomeração de particulado e b) empedrecimento do particulado
por condensação de umidade; c) queima do elemento filtrante; d)
esfacelamento do colarinho da manga por ataque
Fig.5: Indicador e transmissor
(sinal 4-20mA) de
Temperatura TR1 na faixa
de 0 a 500 °C
Fig.6: Alta emissão em filtro
para forno de cimento
toneladas por ano de pó perdido
para a atmosfera. Dessa forma, é
possível identificar razões plena-
mente justificadas para o moni-
toramento e controle da emissão,
além do motivo óbvio de adequa-
ção aos limites estabelecidos pela
Agência Ambiental local.
Algumas causas para alta emissão
de particulado no filtro são:
* Falha de vedação entre o cola-
rinho das mangas e o espelho;
* Descosturamento ou furo em
alguma manga;
* Queda de mangas (desconexão
do espelho);
* Falha de isolamento (solda) entre
as câmaras suja e limpa (plenum);
* Passagem de pó através do
elemento filtrante.
Salvo a Amostragem Direta da
emissão de particulado, através
de bomba succionadora, elemento
filtrante e posterior análise gra-
vimétrica em laboratório, todos
os demais instrumentos de me-
dição on-line de emissão são
indiretos. Isso significa que,
quando instalados no duto
ou chaminé, eles apresentam
um valor arbitrário, o qual
somente corresponderá ao
valor verdadeiro após o de-
vido ajuste de sensibilidade
do instrumento medidor
com base no valor obtido
previamentepor Amostragem
Direta. A este processo de
ajuste é dado o nome de
Parametrização.
Por conseguinte, tanto os opa-
címetros como as sondas
triboelétricas demandam o
processo de parametrização
para poderem ser utilizados.
Maio/Junho 2007| Meio Filtrante | 35
Atualmente, os medidores baseados no efeito tribo-
elétrico possuem capacidade de medição na ordem
de 1mg/Nm3, a qual não é alcançada pelos medidores
tipo opacímetros. Além disso, como não precisa de
limpezas muito freqüentes, estes dispositivos são mais
práticos, ao contrário dos opacímetros.
A Fig.7 apresenta o Medidor de Particulado
GDM1 com a Sonda Triboelétrica RP04. A
medição, portanto, ocorre através do efeito
triboelétrico (geração de corrente elétrica atra-
vés do choque das partículas contra a haste). A
sonda deve ser instalada perpendicularmente ao
eixo do duto / chaminé.
Esta corrente é então amplificada, permitindo,
após a devida parametrização inicial, a Apresen-
tação Gráfica da emissão em função do tempo.
Além dessa característica inédita, o instrumento
se comunica com os principais Economizadores
informando a ocorrência de um pico de emissão.
Como o pico de emissão tipicamente ocorre
quando é limpa uma manga com algum furo
ou falha de vedação, o Economizador Renner
apresenta em seu display qual foi a última válvula
acionada no momento da ocorrência deste pico
de emissão. Com isso, a equipe de manutenção
sabe qual é a fileira de mangas onde há problemas
de passagem de pó, reduzindo drasticamente o
tempo de manutenção corretiva.
Alarmes com relés de nível de emissão alto e
muito alto também acompanham a configuração
Fig.7: Haste de medição RP04 (sonda) e indicador /
transmissor de emissão de particulado GDM1
Crédito: Divulgação
Fig.8: Telas de Software para
monitoramento de emissão, vazão,
perda de carga e temperatura
CONTROLE DO AR
36 | Meio Filtrante |Maio/Junho 2007
Fig.9: Configuração típica para instrumentação e controle de um filtro de mangas com limpeza off-line
poucos segundos a informação
está na rede, sendo prontamen-
te monitorada pela Agência
Ambiental, ONGs, bem como,
pela Equipe de Meio Ambiente
da indústria.
Com isso, uma pronta resposta
é possível, permitindo a rápida
correção do problema antes que
ele se torne irreversível.
Com a drástica redução dos
custos destes equipamentos de
monitoramento, cada vez mais
eles têm se tornados acessíveis
às indústrias de médio e
pequeno porte, sendo um in-
vestimento que, em pouco
tempo, se paga pela redução
do custo de parada do processo
para troca de mangas, bem
como, pelo custo da troca das
próprias mangas.
Um bom e completo moni-
toramento do Sistema de Fil-
tração permite a aplicação
em plenitude da Técnica
de Avaliação Dinâmica de
Processos - ADP ((http://www.
Tito A. Pacheco é Engenheiro Químico
formado na UFRGS. Foi responsável
pela Engenharia da Renner Têxtil
Ltda. desde 1997, sendo especialista
em Tecnologia e Serviços de P&D
em Sistemas de Despoeiramento
e Controle Químico da poluição
atmosférica industrial. Atua como
Diretor da Vortex Consultoria Industrial
Contato: (51) 99 64 63 62 / 32 76 70 76
titoap@vortexindustrial.com.br
básica do equipamento, bem
como a transmissão da emissão
em sinal 4-20mA e em sinal
serial RS485, permitindo assim
o monitoramento remoto da
emissão, conforme a Fig.8.
Por fim, todos os instrumen-
tos de controle das variáveis
críticas de um Sistema de
Despoeiramento podem ser
monitorados através do Soft-
ware FSC num computador
remoto, conforme a Fig.8.
Conclusão
Neste Artigo, foram forneci-
das algumas informações para
investigação e solução de pro-
blemas de operação do filtro
através de uma instrumentação
moderna. Várias indústrias de
porte em SP e ES, como gran-
des siderúrgicas e companhias
de cimento, têm apresentado o
monitoramento de seus prin-
cipais filtros de manga na
internet, on-line, de modo que,
quando uma manga fura, em
meiofiltrante.com.br/materias.
asp?action=detalhe&id=158,
desenvolvida pelo Eng. Tito
A Pacheco. Com a técnica é
possível identificar falhas de
Projeto do Equipamento, bem
como, Falhas Operacionais
com meses de antecedência
da ocorrência dos problemas,
permitindo assim, a execução
de melhorias críticas de forma
preventiva e eficaz.

Saiba mais: “Controle avançado
de filtros de mangas”; Eng.Tito
A. Pacheco; publicado na Revista
Meio Filtrante no 25 (Janeiro/
fevereiro 2007).
1
A CIÊNCIA EM DESPOLUIÇÃO
www.vortexindustrial.com.br
Sobre a Empresa
Somos especialistas em Despoluição Industrial e aplicamos avançados conceitos
científicos e tecnologia de ponta na solução dos problemas de nossos clientes.
Desde 2002 atuamos em Indústrias dos mais variados segmentos em todo Território
Nacional, tais como: Siderúrgico, Cimenteiro, Mineração, Geração de Energia, Incineração, Fundição,
Fertilizantes, Químico, Beneficiamento de Madeira, Logística de Grãos, Alimentício, Usinas de Asfalto,
incluindo Fabricantes de Sistemas para Desempoeiramento e de Mangas / Gaiolas.
Objetivamos a recuperação do desempenho dos Sistemas Antipoluição (Filtros de
Mangas, Ciclones, Precipitadores Eletrostáticos e/ou Sistemas de Ventilação e Tratamento Químico de
Gases – FGD, DNOX, DVOC, DCO2), readequando-os ao Processo Industrial específico no qual estão
inseridos para o devido Controle das Emissões Atmosféricas e Emissões Fugitivas. Além do aumento da
Produção e redução dos custos de Manutenção, esta readequação viabiliza a conformidade com a
Legislação Trabalhista e Ambiental.
E-mail: vendas@vortexindustrial.com.br  Fone: (51) 99967 6076 / (62) 98250 4145
Os serviços da Vortex permitem uma Gestão 360º desde o fornecimento do Projeto Básico
pré-licitação, Projeto Detalhado para fabricação, Supervisão de Montagem e Partida, Testes de
Comissionamento dos Sistemas Antipoluição, Capacitação completa da Equipe até a Assessoria Técnica em
Garantia e/ou Pós-Garantia por quantos anos o Cliente contrate. Visite nossa webpage e baixe o Catálogo
para conhecer mais sobre os serviços apresentados.
C
a
tá
lo
g
o
 v
2
-6
mailto:vendas@vortexindustrial.com.br
	8 - ARTIGO - DIAGNOSE DE FILTROS DE MANGAS - 7p
	8 - ARTIGO - DIAGNOSE DE FILTROS DE MANGAS - 7p
	F1-5B - APRESENTAÇÃO VORTEX CONSULTORIA INDUSTRIAL - 1p
	F1-6A - APRESENTAÇÃO VORTEX CONSULTORIA INDUSTRIAL - 3p
