Questão 1/10 - Instalações Elétricas Industriais - Eletrotécnica
O sistema por unidades é uma ferramenta bastante importante no cálculo de correntes de
curto-circuito, pois nesse tipo de cálculo, os valores com que se trabalha são elevados, o que
torna os cálculos mais complexos, devido à grande quantidade de elementos em um valor.
Um dos equipamentos onde o sistema por unidade é bastante utilizado é o transformador.

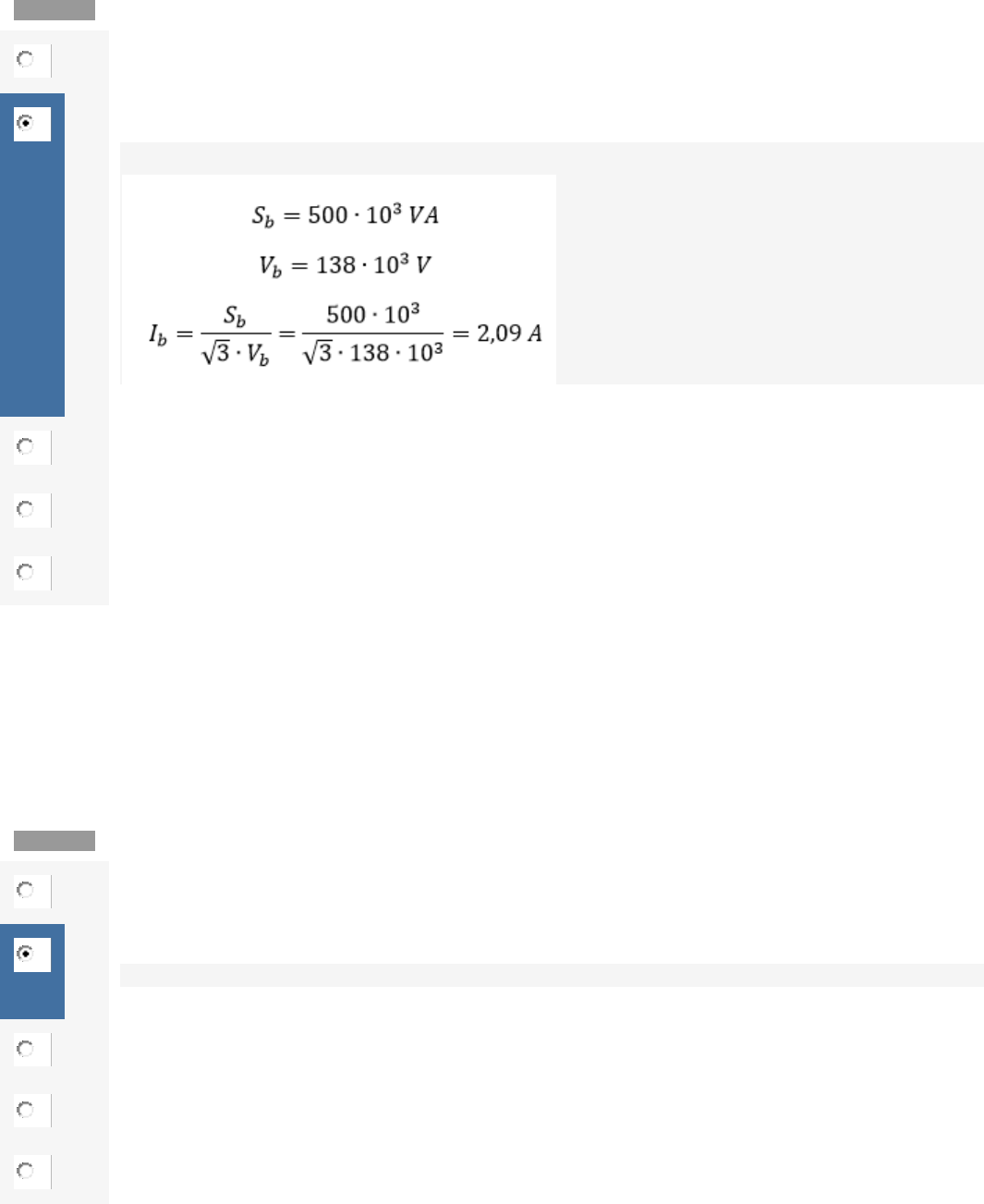

Considere um transformador 500 kVA, 138/13,8 kV. Determine a corrente de base do lado de
alta tensão, para ser utilizada em cálculos em p.u..
Nota: 10.0

A 1,54 A

B 2,09 A
Você acertou!


C 2,65 A

D 3,12 A

E 4,98 A

Questão 2/10 - Instalações Elétricas Industriais - Eletrotécnica
Para o dimensionamento de condutores elétricos de baixa tensão pelo método da capacidade
de corrente, alguns aspectos devem ser levados em consideração nos cálculos para
encontrar a seção transversal adequada. Considerando as alternativas a seguir, a que contém
somente aspectos levados em consideração no dimensionamento de condutores pelo método
da capacidade de corrente é
Nota: 10.0

A Número de condutores carregados, fator de resistividades do solo e o nível de tensão.

B Corrente de projeto corrigida, maneira de instalar e tipo do condutor.
Você acertou!

C Fator de correção de temperatura, fator de resistividade do solo e máxima queda de tensão.

D Fator de correção de agrupamento, máxima queda de tensão e corrente de projeto.

E Tipo do condutor, fator de correção de agrupamento e resistência do condutor.

Questão 3/10 - Instalações Elétricas Industriais - Eletrotécnica
Os aparelhos de utilização de energia elétrica são projetados para trabalhar a determinadas
tensões, alguns deles com maior tolerância à variação de tensão que outros. Sendo assim,
diferenças de tensão entre a fonte e a carga podem danificar o equipamento ou fazer com
que não funcione adequadamente. Essa diferença de tensão é chamada de queda de tensão.
As quedas de tensão são em função da distância entre a carga e a fonte, e a potência da
carga. As quedas de tensão admissíveis são dadas em percentagem, e seus valores
admissíveis são definidos pela NBR 5410, não devendo ser superiores aos seguintes valores,
em relação às tensões nominais da instalação:

I. 5%, a partir dos terminais do secundário do transformador de média ou baixa tensão, no
caso de transformadores da unidade consumidora.

II. 7%, a partir dos terminais do primário do transformador de média ou baixa tensão, da
concessionária de energia, quando este for o ponto de entrega de energia.
III. 5%, a partir do ponto de entrega de energia, no caso de fornecimentos em tensão
secundária de distribuição

IV. 7%, a partir dos terminais de saída do gerador, quando houver gerador próprio.

V. No caso de motores elétricos, durante a partida, a queda de tensão não pode ser superior
a 7% de sua tensão nominal.
É correto o que se afirma em
Nota: 10.0

A I e II, apenas.

B III e IV, apenas.
Você acertou!

C I, II e V, apenas.

D I, III e IV, apenas.

E II, IV e V, apenas.

Questão 4/10 - Instalações Elétricas Industriais - Eletrotécnica
Um curto-circuito é caracterizado pela perda de isolamento entre duas partes de um circuito
elétrico. Esta perda de isolação também pode ser, por exemplo, entre um condutor elétrico e
uma estrutura na qual o condutor não possa entrar em contato. Em grande parte dos casos o
curto-circuito é decorrente de falha humana. Dentre as causas de curto-circuito podemos citar

I. Equipamentos com defeitos de fabricação.

II. Falta de manutenção preventiva.
III. Utilização de mão de obra capacitada.

IV. Realizar trabalhos em eletricidades com partes energizadas.

V.Mau dimensionamento de condutores
Dentre as afirmativas, as que correspondem a curto-circuito devido a falhas humanas são
Nota: 10.0

A I, II e III, apenas.

B II, IV e V, apenas.
Você acertou!

C I, III e V, apenas.

D III, IV e V, apenas.

E I, II, IV e V, apenas.

Questão 5/10 - Instalações Elétricas Industriais - Eletrotécnica
Considerando os tipos de fornos empregados na indústria, afirma-se

I. Basicamente são empregados dois tipos de fornos, os à resistência e os à indução.

II. Os fornos à resistência devem ser bem avaliados, pois seu fator de potência pode
influenciar no fator de potência da indústria, podendo gerar multas em alguns casos.

III. Os fornos à indução empregam o princípio da indução eletromagnética, além disso são
empregados na fundição de metal e outros materiais inviáveis de serem derretidos em fornos
à resistência.

IV. Quanto ao tipo de resistência empregado nos fornos à resistência, pode-se citar o fio
helicoidal, de tubos ou discos de cerâmica e de quartzo.
É correto o que se afirma apenas em:
Nota: 10.0

A I e II.

B I e III.

C II e IV.

D I, II e III.

E I, III e IV.
Você acertou!

Questão 6/10 - Instalações Elétricas Industriais - Eletrotécnica
Os inversores de frequência são dispositivos que permitem executar a partida eletrônica de
um motor indiretamente. Sendo assim, sobre estes dispositivos se afirma:

I. Possuem mais funções e melhor desempenho quando comparados com os soft-startes,
sendo sua principal diferença o controle de velocidade do motor.

II. Os inversores de frequência atuam não somente na partida do motor, mas também durante
seu funcionamento, ou seja, é possível obter controle do pico de corrente de partida e
controle de velocidade durante todo o tempo.
III. Entre suas funções pode-se considerar o controle da rampa de aceleração e
desaceleração, proteção contra corrente de sobrecarga e inversão de sentido de rotação.

IV. Embora o inversor tenha várias características que o torna muito utilizado na partida de
motores, não é possível realizar por meio deles o acionamento de carga com torque
constante.
É correto o que se afirma apenas em
Nota: 0.0

A I e III, apenas.

B II e III, apenas.

C III e IV, apenas.

D I, II e IV, apenas.

E I, III e IV, apenas.

Questão 7/10 - Instalações Elétricas Industriais - Eletrotécnica
Sobre os contatores são feitas afirmações sobre estes, assinale com V (verdadeiro) ou com F
(falso) os enunciados.
I. Este dispositivo eletromecânico é formado por duas partes, sendo que uma delas é móvel e
outro é fixa. Na parte fixa encontra-se a bobina que quando energizada atrai a parte móvel, o
que faz com seja comutado o estado natural de seus contatos.
II. Quando energizados, seus contatos de força se fecham e os contatos de comando se
abrem.
III. Os contatos de comando são associados com botoeiras e outras chaves de comando,
sendo possível desenvolver lógicas de comandos elétricos.
IV. Os contatos de força de um contator podem ser normal aberto ou normal fechado.
V. Quando energizados os contatos normal aberto se tornam fechados, e os normal fechado
se tornam abertos.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é:
Nota: 10.0

A F – V – F – V – F

B V – F – V – F – V
Você acertou!

C V – F – V – F – F

D V – F – V – V – F

E F – V – F – V – V

Questão 8/10 - Instalações Elétricas Industriais - Eletrotécnica
O fator de potência é um dos grandes problemas para as instalações industriais, sendo que
devido as características das cargas estes podem causar problemas às indústrias. Quanto ao
fator de potência e suas características, afirma-se:

I. O fator de potência é responsável por fornecer dados sobre a eficiência das cargas
industriais, através dele é possível verificar a eficiência destas, sendo que quanto maior este
fator melhor será sua eficiência.

II. No Brasil, a Agência Nacional de Energia Elétrica (ANEEL) definiu o valor mínimo de 0,92
para as instalações industriais, sendo que no caso de o fator de potência estar abaixo do
especificado seja possível a aplicação de multas.

III. Além de indicar uma baixa eficiência, um baixofator de potência pode conduzir a
problemas de queda de tensão, perdas nas instalações e sobrecargas.

IV. Assim como nas industrias, as concessionárias também fiscalizam o fator de potência das
instalações residenciais, com o objetivo de verificar a eficiência, sendo passível de multas
caso não sejam atendidas especificações da ANEEL.
É correto o que se afirma apenas em:
Nota: 10.0

A I e II.

B I e III.

C II e III.

D I, II e III.
Você acertou!

E II, III e IV.

Questão 9/10 - Instalações Elétricas Industriais - Eletrotécnica
A intensidade da corrente de curto-circuito de uma instalação elétrica é determinada em
função do ponto em que ocorre a falta, mas também em função dos equipamentos que
contribuem para o aumento da corrente de curto-circuito. Devido as suas caraterísticas estes
equipamentos são considerados fontes de corrente de curto-circuito. Dentre os equipamentos
encontrados em instalações elétricas podemos citar

I. Geradores síncronos.

II. Motores de Indução.
III. Transformadores.

IV. Transformadores para instrumentos.

V. Condensadores síncronos.
Dentre os equipamentos mencionados, os que contribuem para o aumento da corrente de
curto circuito, são citados em
Nota: 10.0

A I e II, apenas.

B II, III e V, apenas.

C I, II e V, apenas.
Você acertou!

D III, IV e V, apenas.

E I, II, III e V, apenas.

Questão 10/10 - Instalações Elétricas Industriais - Eletrotécnica
A escolha de um motor para aplicação industrial é algo complexo, devem ser avaliados
diversos fatores e parâmetros do motor com objetivo de atender todas as especificações
necessárias. A seguir são feitas afirmações sobre estes parâmetros, assinale com V
(verdadeiro) ou com F (falso) as seguintes afirmações.
( ) A potência do motor é um dos parâmetros mais importantes na escolha.
( ) O tipo de operação não é um fator relevante na escolha, pois não faz diferença se o
motor vai trabalhar em regime contínuo ou intermitente.
( ) O fator de potência é algo que deve ser muito avaliado, pois dependendo deste, deverão
ser projetos sistemas de correção do fator de potência para que sejam atendidos requisitos
das concessionárias e dos órgãos reguladores.
( ) O rendimento de um motor também é avaliado, pois indica a eficiência do motor.
( ) A maioria dos dados necessários para a escolha do motor podem ser encontrados na
placa de identificação do motor, já dados mais específicos como o fator de potência, devem
ser consultados diretamente com o fabricante.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é:
Nota: 10.0

A F – V – F – V – F

B V – F – V – F – V

C V – F – V – F – F

D V – F – V – V – F
Você acertou!

E F – V – F – V – V
