Aula 02 – Exercício 03





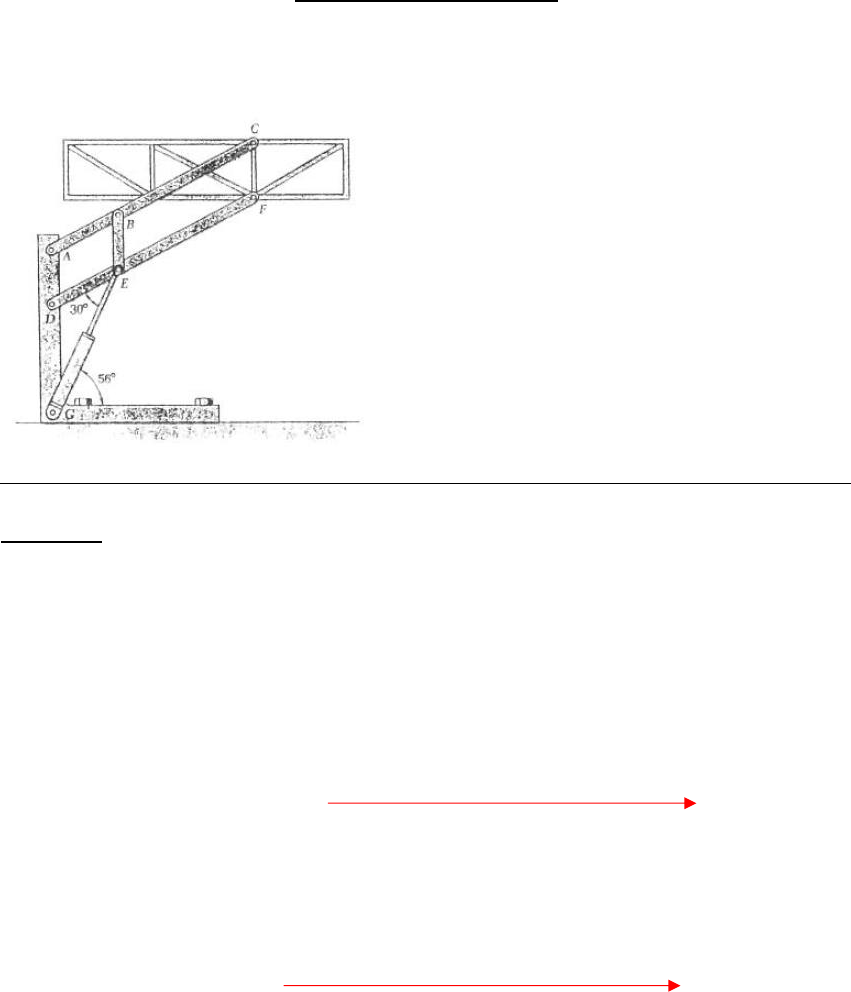

O cilindro hidráulico GE aplica à
haste DF uma força P dirigida ao
longo da reta GE. Sabendo que P
deve ter uma componente de 600 N
na direção perpendicular a DF,
determine:

− Intensidade de P.
− Componente paralela a DF.


1º Passo: Determinação da intensidade e orientação da força resultante
através da abordagem vetorial.

− A força resultante está inclinada 30º em relação ao segmento DF.
− A componente da força perpendicular a DF é dada por �⃗� �̅� = 𝑃 ∙
𝑠𝑒𝑛30𝑜 𝑧 .
− Considera-se 𝑧 como o versor perpendicular ao vetor 𝐷𝐹⃗⃗⃗⃗ ⃗.

�⃗� �̅� = 𝑃 ∙ 𝑠𝑒𝑛 30
𝑜 𝑧 = 600 𝑧

 𝑃 = 1.200 𝑁
− Sabendo que a componente na direção paralela ao vetor 𝐷𝐹⃗⃗⃗⃗ ⃗ é dada
por �⃗� �̅� = 𝑃 ∙ 𝑐𝑜𝑠 30
𝑜 𝑡 , é possível afirmar que:

�⃗� �̅� = 1.200 ∙ cos 30
𝑜 𝑡 �⃗� �̅� = 1.039,23 𝑡

− O versor 𝑡 é paralelo ao segmento de reta DF.
