CADERNO DE PERGUNTAS
Avaliação de Exame
DISCIPLINA
DDC001 – Expressão Gráfica
APLICAÇÃO
22/04/2020
CÓDIGO
DA PROVA P006
INSTRUÇÕES AO ALUNO
1. É obrigatória a devolução deste caderno de questões ao término da prova.
2. Está autorizada a entrada de alunos até 1 hora depois do início marcado da prova (início da prova: 18h).
3. Você só poderá sair depois de transcorridas 1 hora e 15 minutos do início marcado da prova.
4. As respostas às questões dissertativas devem demonstrar a linha de raciocínio ou o processo de resolução, e não
apenas o resultado final.
MATERIAL EXTRA: É permitido o uso de lápis, borracha, régua, par de esquadros e compasso.

QUESTÕES OBJETIVAS
1 de 4
Questão 1 (1,5 pontos)

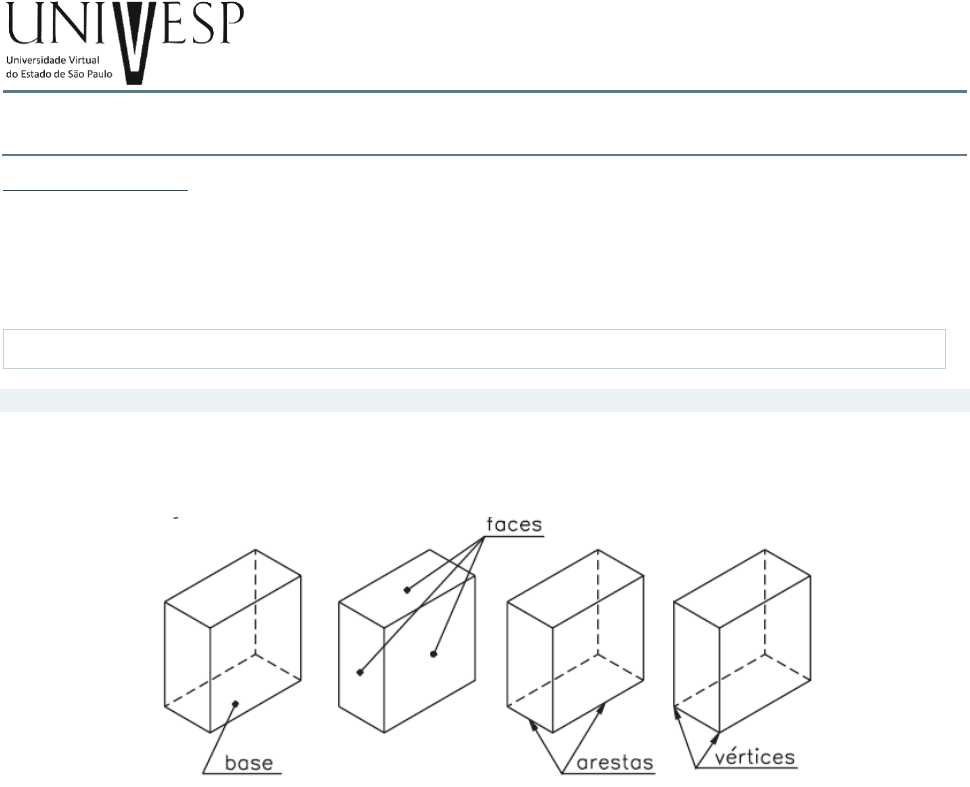

Sabemos que um prisma é um sólido geométrico limitado por polígonos. Abaixo, tem-se a ilustração de um prisma
indicando suas faces, arestas e vértices. Com base nas informações dadas abaixo, responda:

Quantas faces, arestas e vértices tem esse prisma?
a) 6 faces, 12 arestas e 8 vértices.
b) 12 faces, 6 arestas e 8 vértices.
c) 8 faces, 12 arestas e 6 vértices.
d) 8 faces, 6 arestas e 12 vértices.
e) 6 faces, 8 arestas e 12 vértices.


Questão 2 (1,5 pontos)
Analise o desenho técnico e assinale as cotas que foram indicadas a partir da linha básica vertical.
a) 7, 13, 20, 26.
b) 16, 50, 15, 12.
c) 16, 20, 13, 15.
d) 45, 36, 25, 21.



DISCIPLINA
DDC001 – Expressão Gráfica
APLICAÇÃO
22/04/2020
CÓDIGO
DA PROVA P006

2 de 4

Questão 3 (1,5 pontos)
Analise o desenho a seguir e assinale o nome dos sólidos geométricos que foram retirados de um prisma retangular
para se obter este modelo prismático.


a) 2 troncos de prisma e 1 prisma retangular.
b) 2 troncos de pirâmide e 1 prisma retangular.
c) 2 troncos de prisma e 1 prisma quadrangular.
d) 3 troncos de prisma retangular.


Questão 4 (1,5 pontos)
Analise as afirmações e identifique a CORRETA.
a) Na representação do corte, a hachura indica a densidade do material
b) Cotas também servem para indicar a posição dos detalhes de uma peça
c) A proporção entre os lados das folhas da série A é ½
d) As vistas auxiliares são utilizadas quando a peça é muito complexa

DISCIPLINA
DDC001 – Expressão Gráfica
APLICAÇÃO
22/04/2020
CÓDIGO
DA PROVA P006

3 de 4
QUESTÕES DISSERTATIVAS
Questão 5 (4,0 pontos)
Dada a imagem abaixo, na forma tridimensional:

Responda:
A. Quantas faces compõem a figura?
B. Qual a forma geométrica das faces?
C. Observe as formas planas ao lado da figura tridimensional e assinale qual a alternativa cuja figura,
rotacionada, deu origem ao sólido.
D. Essa forma geométrica que deu origem ao sólido é um polígono regular? ( ) Sim ( ) Não
E. Qual o nome dessa forma plana?

GABARITO
DISCIPLINA
DDC001 – Expressão Gráfica
APLICAÇÃO
22/04/2020
CÓDIGO
DA PROVA P006

QUESTÕES OBJETIVAS
4 de 4
Questão 1
Alternativa A.

Questão 2
Alternativa D.

Questão 3
Alternativa A.

Questão 4
Alternativa B.

QUESTÕES DISSERTATIVAS
Questão 5
A. Quantas faces compõem a figura? 02 faces planas e uma superfície curva.
B. Qual a forma geométrica das faces? Círculo.
C. Observe as formas planas ao lado da figura tridimensional e assinale qual a alternativa cuja figura,
rotacionada, deu origem ao sólido. Figura “b”
D. Essa forma geométrica que deu origem ao sólido é um polígono regular? ( ) Sim ( X )Não
E. Qual o nome dessa forma plana? Trapézio.
