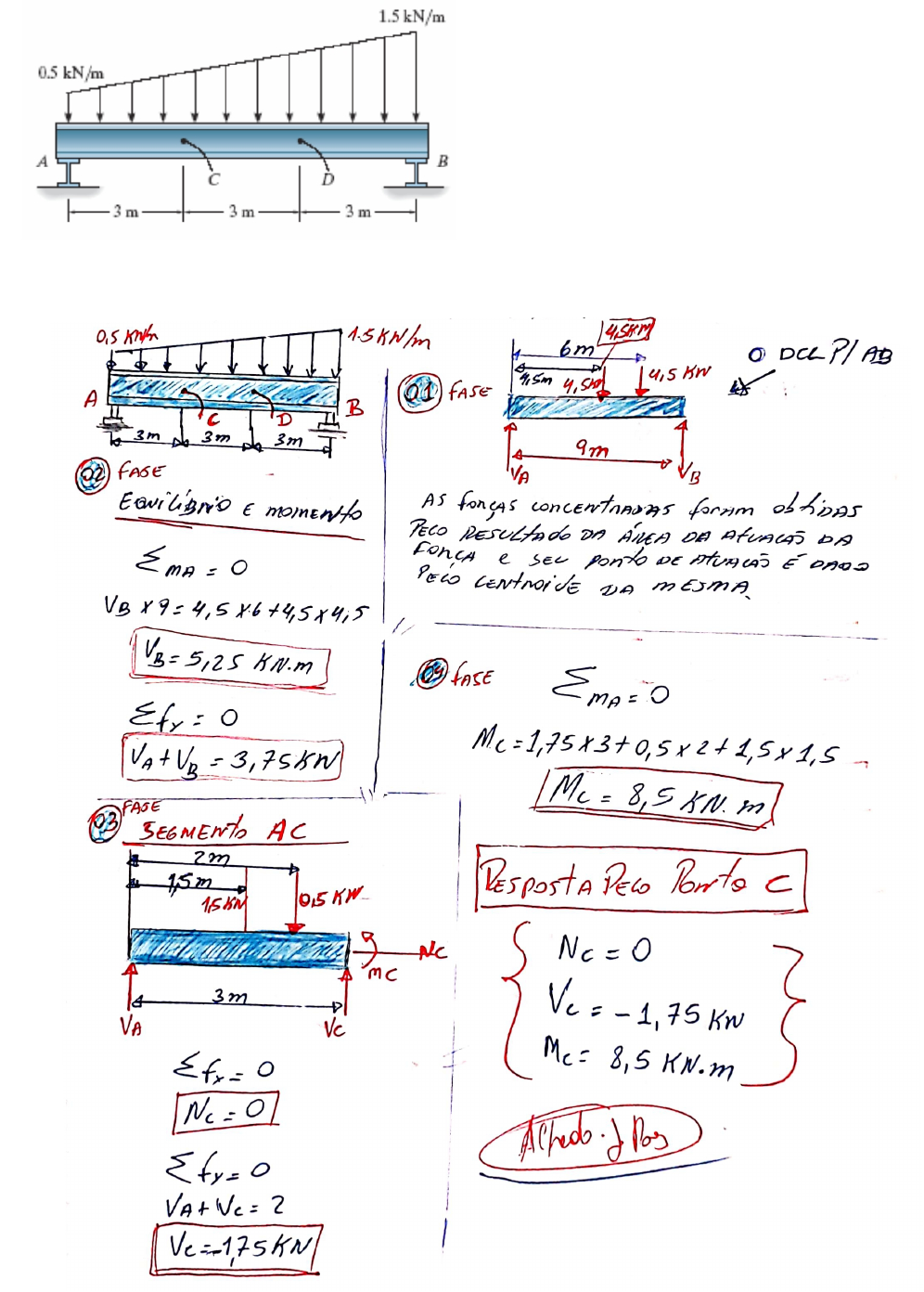

A viga suporta a carga distribuída mostrada abaixo. Determine as cargas internas resultantes que agem na seção transversal que passa pelo ponto C e D. Considere que as reações nos apoios A e B sejam verticais Questão: 1.18 e 1.19 - Resistência dos Materiais – Hibbeler, 7ed) Curso: Engenharia de Controle e Automação - IFRO Alfredo Justiniano Paes Resolução 1.18: Resolução 1.19: Alfredo Justiniano Paes Curso: Engenharia de Controle e Automação - IFRO Página 1 Página 2
