Circuitos Elétricos 1
Lista 5

1) Um capacitor está sendo carregado do por uma corrente constante de 2mA, e resulta
em um incremento de tensão de 12V em um intervalo de 10 segundos. Qual é o valor
de sua capacitância?

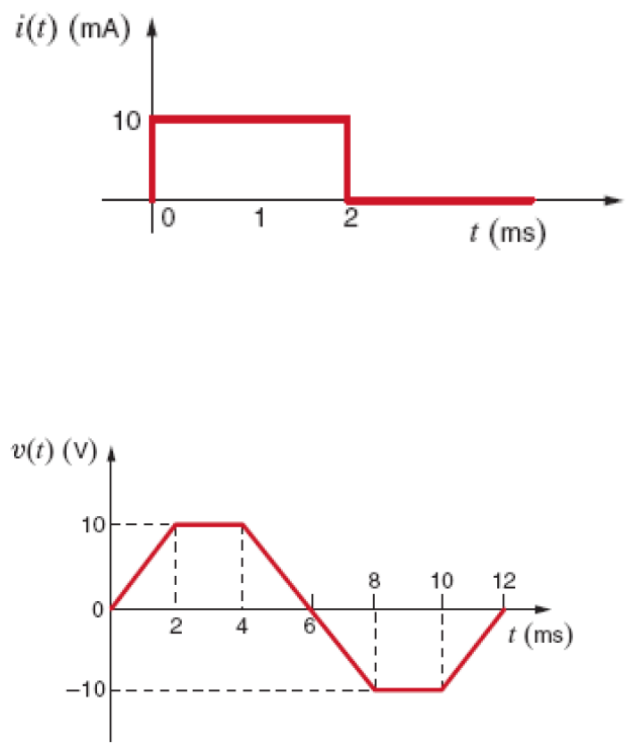

2) O gráfico abaixo mostra a corrente aplicada em um capacitor de 10uF. Determine o
gráfico da tensão em seus terminais, considerando que o capacitor estava inicialmente
descarregado.






3) O gráfico abaixo mostra a tensão nos terminais de um capacitor de 50uF. Determine o
gráfico da corrente no capacitor.





4) O gráfico abaixo mostra a tensão nos terminais de um capacitor de 24uF. Desenhe o
gráfico da corrente no capacitor.






5) O gráfico abaixo mostra a tensão nos terminais de um capacitor de 10uF. Desenhe o
gráfico da corrente no capacitor.





6) O gráfico abaixo representa a corrente em um capacitor de 26uF. Determine o gráfico
da tensão nos terminais do capacitor.



7) O gráfico abaixo mostra a corrente fluindo através de um capacitor de 10uF. Se a
tensão Vc(t = 0) = 1V, determine Vc(t) para t = 1ms, 3ms, 4ms e 5ms.




8) A corrente em um indutor varia de 0 até 50mA em 2ms e induz uma tensão de 50mV.
Qual o valor da indutância do indutor?



9) Se a corrente i(t) = 2t (A) for aplicada a um indutor de 4H, qual será a energia
armazenada em t = 3s?



10) A corrente no indutor é dada pelas expressões:

a) Determine a tensão nos terminais do indutor.
b) Determine a energia armazenada no indutor após 1s.




11) A tensão nos terminais de um indutor de 4H é mostrada no gráfico abaixo. Determine
o gráfico da corrente no indutor.



12) A corrente em um indutor de 10mH é mostrada no gráfico abaixo. Desenhe o gráfico
da tensão nos terminais do indutor.





13) A corrente em um indutor de 70mH é mostrada no gráfico abaixo. Desenhe o gráfico
da tensão nos terminais do indutor.





14) A corrente em um indutor de 29mH é mostrada no gráfico abaixo. Desenhe o gráfico
da tensão nos terminais do indutor.









15) O gráfico abaixo mostra a corrente no indutor de 2H. Determine:
a) A energia armazenada no indutor após t = 1,5ms.
b) A energia armazenada no indutor após 7,5ms.
c) vL(t) após t=1,5ms.
d) vL(t) após t=6,25ms.
e) vL(t) após t=2,75ms.





16) Ache no circuito abaixo a potência dissipada no resistor de 3ohms e a energia
armazenada no capacitor.






17) Determine a capacitância equivalente em um circuito com três capacitores (4uF, 6uF e
12uF).
a) Com os capacitores conectados em série.
b) Com os capacitores conectados em paralelo.



18) Determine a indutância equivalente em um circuito com três indutores (4uH, 6uH e
12mH).
a) Com os indutores conectados em série.
b) Com os indutores conectados em paralelo.



19) Determine a capacitância equivalente Ct do circuito abaixo:




20) Determine a capacitância equivalente Ct do circuito abaixo:



21) Determine a indutância entre os pontos A e B, no circuito abaixo.


22) Determine a indutância entre os pontos A e B, no circuito abaixo.



23) No circuito abaixo, não há nenhuma energia armazenada no momento da abertura da
chave. Escreva a equação diferencial que descreve o comportamento de I2 se L1 =
10H, L2 = 40H, M = 5H e R0 = 90 ohms.





24) As marcações de polaridade em dois enrolamentos devem ser determinadas
experimentalmente. O dispositivo para tal determinação é mostrado na figura abaixo.
Suponha que o terminal ligado ao terminal negativo da bateria receba a marcação de
polaridade como mostrada na figura. Quando o interruptor é fechado, o voltímetro cc
sofre uma deflexão positiva. Em que lugar do enrolamento interligado ao voltímetro
deve ser colocada a marcação de polaridade:
