TÓPICOS INTEGRADORES III 2020.B (ENGENHARIA CIVIL) - AV 2

Prévia do material em texto

23/05/2020 Conteúdo
https://sereduc.blackboard.com/ultra/courses/_28767_1/cl/outline 1/5
Pergunta 1
Resposta Selecionada: b.
Respostas: a.
b.
c.
d.
e.

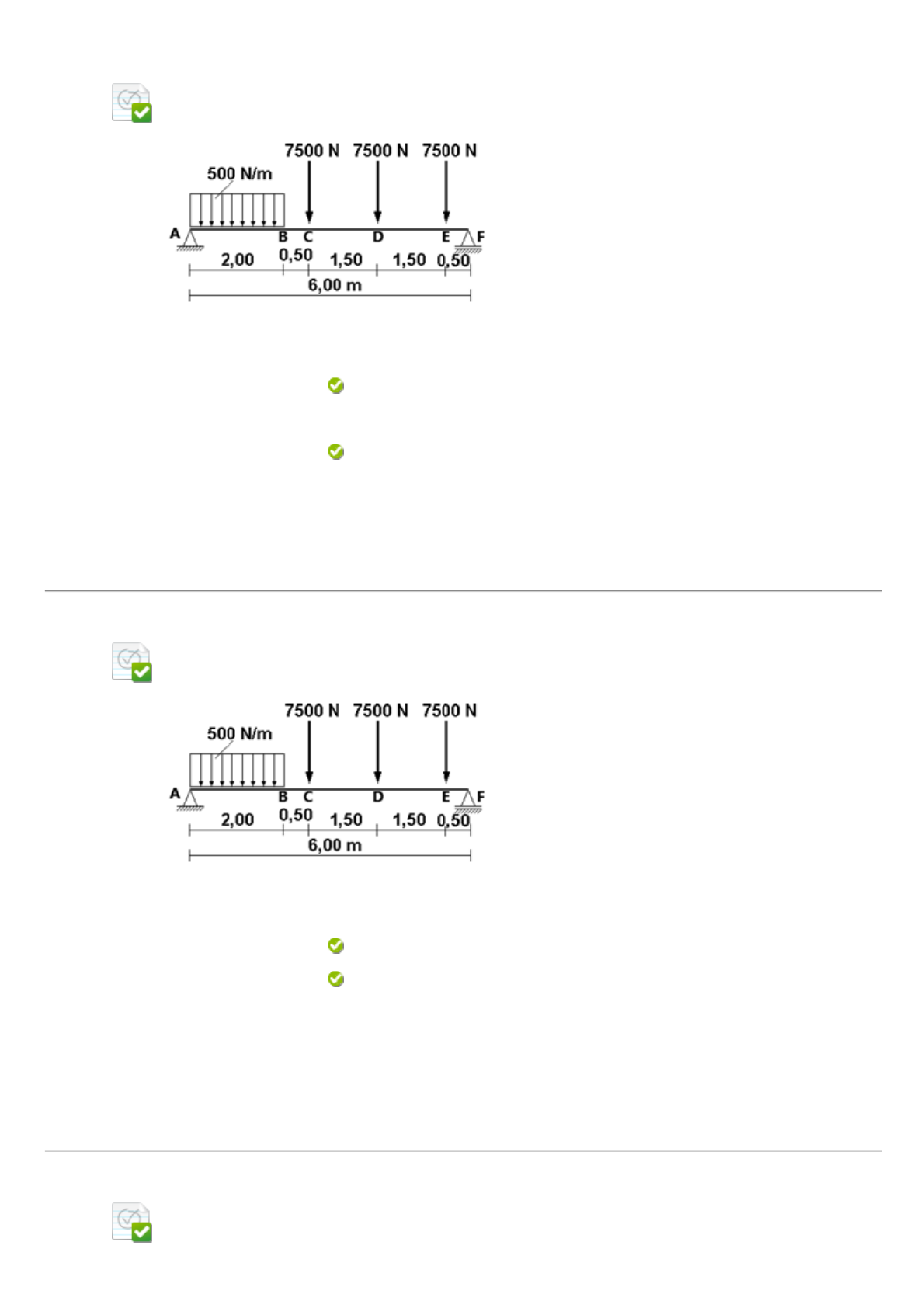

Uma viga biapoiada com vão de 6m, foi dimensionada para suportar carregamentos mistos, conforme
a figura a seguir:
O esforço cortante atuante no trecho BC, em KN, corresponde a:
7,3
2,8
7,3
8,6
5,5
0
Pergunta 2
Resposta Selecionada: a.
Respostas: a.
b.
c.
d.
e.
Uma viga biapoiada com vão de 6m, foi dimensionada para suportar carregamentos mistos, conforme
a figura a seguir:
O momento fletor em B, em KN.m, corresponde a:
15,6
15,6
1,0
2,0
8,3
16,6
Pergunta 3
Uma viga biapoiada com vão de 6m, foi dimensionada para suportar carregamentos mistos, conforme
a figura a seguir:
0,6 em 0,6 pontos
0,6 em 0,6 pontos
0,6 em 0,6 pontos
23/05/2020 Conteúdo
https://sereduc.blackboard.com/ultra/courses/_28767_1/cl/outline 2/5
Resposta Selecionada: d.
Respostas: a.
b.
c.
d.
e.
O esforço normal atuante no trecho CD, em KN, corresponde a:
0
7,5
9,5
8,5
0
6,5
Pergunta 4
Resposta
Selecionada:
d.
Respostas: a.
b.
c.
d.
e.
A presença de cloretos em altos teores prejudica as estruturas de concreto armado. Sobre os
problemas patológicos que os cloretos causam às estruturas de concreto armado, é correto afirmar:
Em dias quentes, os cloretos podem causar rápido endurecimento do concreto na
fase de concretagem, impedindo o total enchimento das formas.
A utilização de concreto com cloretos em peças estruturais próximas a correntes
elétricas de baixa tensão é especialmente desaconselhada, pois resulta em corrosão
eletrolítica.
Em caso de cobrimentos muito espessos, o cloreto de cálcio pode acelerar o processo
de corrosão das armaduras.
Os cloretos provocam a expansão do concreto, que cresce com o triplo da aceleração
do endurecimento, aumentando enormemente a fissuração interna e superficial.
Em dias quentes, os cloretos podem causar rápido endurecimento do concreto na
fase de concretagem, impedindo o total enchimento das formas.
Os cloretos provocam a corrosão do alumínio e retardam a do aço, quando tais metais
são utilizados no concreto.
Pergunta 5
Resposta Selecionada: c.
Uma viga de seção retangular 12 cm x 40 cm, de um escritório, com comprimento equivalente a 4,06
m de vão, carga de serviço permanente uniformemente distribuída de 10KN/m, cargas eventuais de
1,65 KN/m e o ambiente indica um Fck de 20MPa. Sendo Ψ2 para combinação quase permanente,
Eaço = 210.000 MPa, Eci – o módulo de elasticidade inicial do concreto, com άE = 1,0 (granito) e ά =
1,5 para seção retangular. O deslocamento limite, cm, se for utilizado uma contra flecha, corresponde
a:
1,62
0,6 em 0,6 pontos
0 em 0,6 pontos
23/05/2020 Conteúdo
https://sereduc.blackboard.com/ultra/courses/_28767_1/cl/outline 3/5
Respostas: a.
b.
c.
d.
e.
1,41
1,80
1,62
1,16
2,02
Pergunta 6
Resposta Selecionada: e.
Respostas: a.
b.
c.
d.
e.
Uma viga biapoiada com vão de 6m, foi dimensionada para suportar carregamentos mistos, conforme
a figura a seguir:
O esforço cortante atuante no trecho EF, em KN, corresponde a:
– 15,2
12,5
15,2
– 12,5
10,5
– 15,2
Pergunta 7
Resposta Selecionada: b.
Respostas: a.
b.
c.
d.
e.
Uma viga de seção retangular 12 cm x 40 cm, de um escritório, com comprimento equivalente a 4,06
m de vão, carga de serviço permanente uniformemente distribuída de 10KN/m, cargas eventuais de
1,65 KN/m e o ambiente indica um Fck de 20MPa. Sendo Ψ2 para combinação quase permanente,
Eaço = 210.000 MPa, Eci – o módulo de elasticidade inicial do concreto, com άE = 1,0 (granito) e ά =
1,5 para seção retangular. O módulo de elasticidade secante, atuante na viga, em KN/cm2,
corresponde a:
2129
4208
2129
1035
3254
5467
Pergunta 8
0,6 em 0,6 pontos
0,6 em 0,6 pontos
0,6 em 0,6 pontos
23/05/2020 Conteúdo
https://sereduc.blackboard.com/ultra/courses/_28767_1/cl/outline 4/5
Resposta Selecionada: e.
Respostas: a.
b.
c.
d.
e.
O ensaio não destrutivo que mede a dureza superficial do concreto, fornecendo elementos para a
avaliação da qualidade do concreto endurecido é denominado:
ensaio esclerométrico.
ensaio de compressão de corpos de prova cilíndricos.
ensaio de tração contínua.
slump test.
spliting test.
ensaio esclerométrico.
Pergunta 9
Resposta Selecionada: e.
Respostas: a.
b.
c.
d.
e.
Uma viga biapoiada com vão de 6m, foi dimensionada para suportar carregamentos mistos, conforme
a figura a seguir:
A equação para o esforço cortante atuante no trecho AB, com unidades em KN, corresponde a:
8,3 – 0,5x
– 0,5 + 8,3x
0,5 + 8,3x
– 8,3 + 0,5x
– 8,3x – 0,5
8,3 – 0,5x
Pergunta 10
Resposta Selecionada: e.
Uma viga biapoiada com vão de 6m, foi dimensionada para suportar carregamentos mistos, conforme
a figura a seguir:
O esforço cortante atuante no trecho DE, em KN, corresponde a:
– 7,7
0,6 em 0,6 pontos
0,6 em 0,6 pontos
23/05/2020 Conteúdo
https://sereduc.blackboard.com/ultra/courses/_28767_1/cl/outline 5/5
Respostas: a.
b.
c.
d.
e.
5,5
2,5
– 5,5
7,7
– 7,7
