INSTALAÇÕES ELÉTRICAS
PROF. ANDRÉ HENRIQUE DOS SANTOS
Lista de Exercícios 3
1. Um gerador em ∆ de 380V de linha operando em sequência positiva de fases alimenta dois motores
trifásicos, sendo um de 60KW com FP de 0,76 indutivo e outro de 75KW com FP de 0,8 indutivo.
Determine:
a) As potências ativa, reativa e aparente totais da instalação;
b) O fator de potência total;
c) A corrente de linha total.

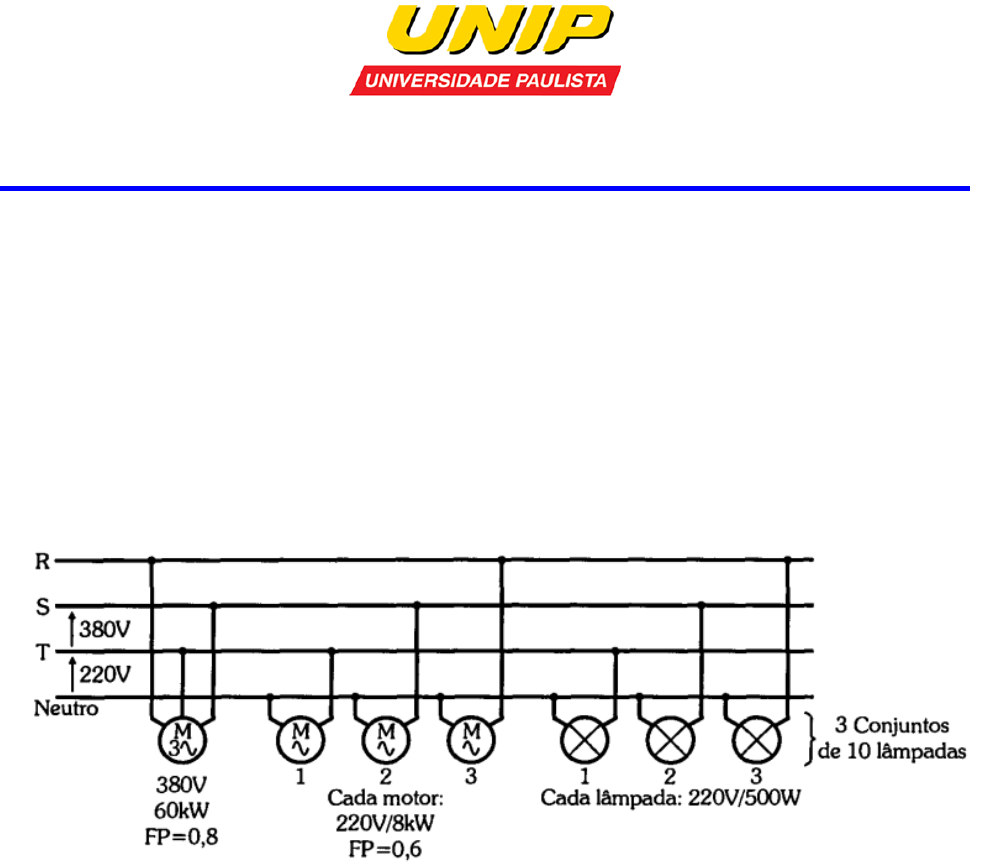

2. Considere a instalação elétrica abaixo composta por cargas trifásicas e monofásicas. Determine as
potências ativa, reativa e aparente totais da instalação, bem como o fator de potência total e a
corrente de linha total.

3. Determinar as especificações de um banco de capacitores para corrigir o fator de potência (para
0,92) de uma carga de 10kVA, com FP de 0,5, conectada a uma rede de 220V/60Hz.
4. Determinar as especificações de um banco de capacitores para corrigir o fator de potência (para
0,92) de uma carga de 10kVAr (indutiva) e 15kW, conectada a uma rede de 220V/60Hz.
