LISTA MÁQUINAS ELETRICAS.

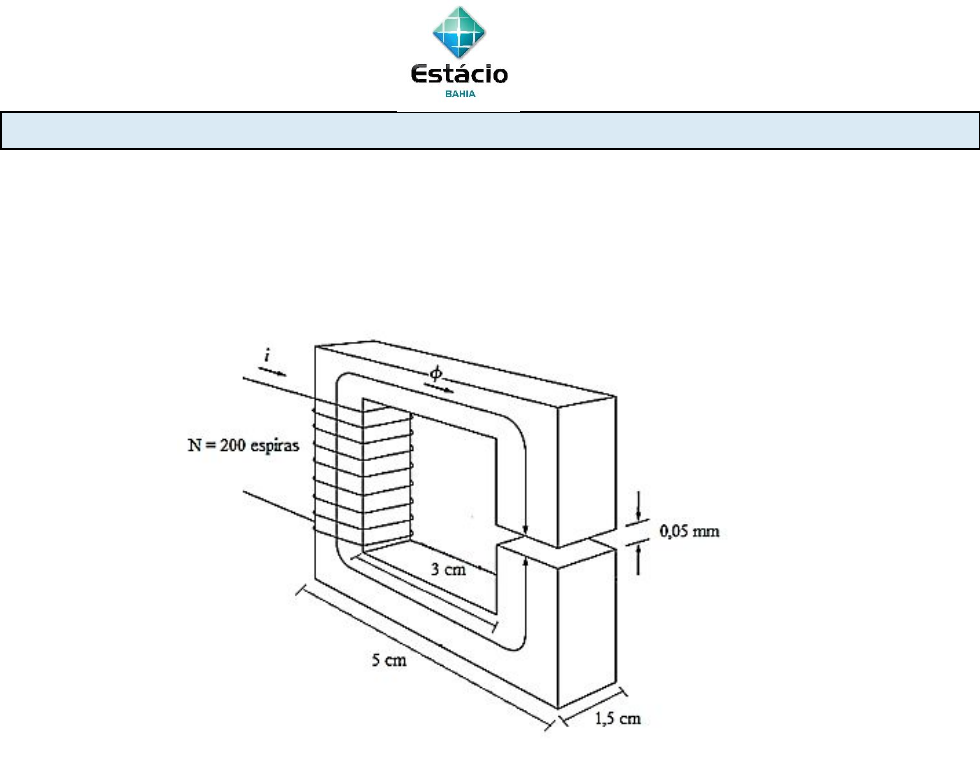

1. Calcule a corrente contínua que deve ser aplicada, para que a densidade do fluxo
magnético (B) no núcleo representado na figura seja, no mínimo, 0.4 T. Considere
que o material ferromagnético possui permeabilidade relativa igual a 3.000.
























LISTA MÁQUINAS ELETRICAS.

2. A Figura mostra um núcleo ferromagnético. A profundidade (para dentro da
página) do núcleo é 5 cm. As demais dimensões do núcleo estão mostradas na
figura.

a) Encontre o valor da corrente que produzirá um fluxo de 0,005 Wb.
b) Com essa corrente, qual é a densidade do fluxo no lado superior do núcleo?
c) Qual é a densidade do fluxo no lado direito do núcleo?

Assuma que a permeabilidade relativa do núcleo é 800.












1
1
2
3

LISTA MÁQUINAS ELETRICAS.

3. Encontre a permeabilidade relativa de um material ferromagnético típico, cuja
curva de magnetização está mostrada na Figura, nos pontos (a) H = 50, (b) H = 100,
(c) H = 500 e (d) H = 1000 A • e/m.












LISTA MÁQUINAS ELETRICAS.

4. Um núcleo magnético quadrado tem um comprimento de caminho médio de 55
cm e uma área de 150 cm². Uma bobina com 200 espiras é enrolada em torno de
uma perna do núcleo. O núcleo é feito de um material cuja curva de magnetização é
mostrada na Figura.



(a) Quanta corrente é necessária para produzir 0,012 Wb de fluxo no núcleo?
(b) Qual é a permeabilidade relativa do núcleo nesse nível de corrente?
(c) Qual é sua relutância?












LISTA MÁQUINAS ELETRICAS.

5. Um núcleo ferromagnético é mostrado na Figura. Três de seus lados têm larguras
uniformes, ao passo que a largura do quarto lado é menor. A profundidade do
núcleo (para dentro da página) é 10 cm e as outras dimensões são mostradas na
figura. Uma bobina de 200 espiras está enrolada no lado esquerdo do núcleo.
Assumindo uma permeabilidade relativa µr de 2500, quanto fluxo será produzido por
uma corrente de 1A?
