UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE
DEPARTAMENTO DE ENGENHARIA DA COMPUTAÇÃO E AUTOMAÇÃO
TEORIA DOS CIRCUITOS
PROF. KENNEDY REURISON LOPES
Lista de exerćıcios 02

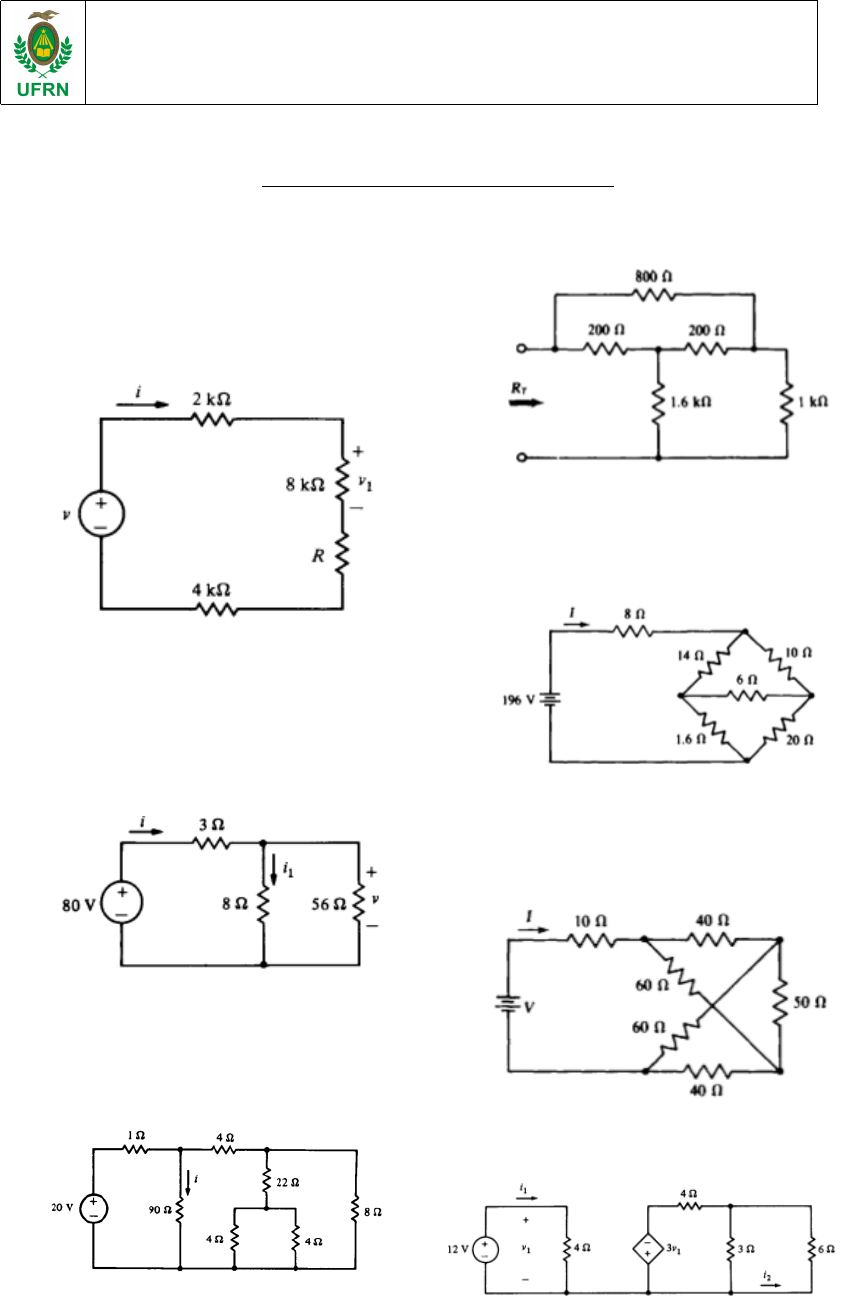

Questão 1 No divisor da tensão mostrado, a
potência entregue pela fonte é de 8mW e
vi = v/4. Encontre R, v, vi e i
Questão 2 Calcule a resistência equivalente,
vista pela fonte, e use este resultado para
encontrar i, i1 e v.
Questão 3 Calcule a resistência equivalente,
vista pela fonte, e a corrente i.
Questão 4 Transformando de Y para ∆,
encontre a resistência total RT do circuito
mostrando na figura.
Questão 5 Transformando de ∆ para Y
encontre a corrente I do circuito mostrando na
figura.
Questão 6 Transformando de ∆ para Y
encontre a tensão V do circuito mostrando na
figura com I = 3A.
Questão 7 Calcule i1 i2.
Questão 8 Na figura da questão 7 troque o
resistor 2Ω por um de 1Ω e calcule i, vi e a
resistência vista pela fonte(isto é, R = 6/i).
1
Questão 9 Determine o valor das correntes não
apresentadas.
Questão 10 Use divisão de corrente para
encontrar a corrente no resistor de 24Ω e utilize
e divisão de tensão para verificar a tensão no
resistor de 30Ω.
Questão 11 Utilizando apenas divisor de
corrente, determine todas as correntes do
circuito.
Questão 12 Encontre a corrente I2 e a tensão
V3 utilizando divisor de corrente e tensão.
Questão 13 Determine I1 e Vs.
Questão 14 Utilizem a conversão Delta-Estrela
ou Estrela-Delta para encontrar os valores dos
circuitos abaixo:
2
Soluções
1 18kΩ, 16V , 4V , 0.5mA
2 10Ω, 8A, 7A, 56V
3 10Ω, 0.2A.
4 RT = 802Ω
5 I = 12A
6 177V
7 3.2A
8 1.5A, −1.5V , 4Ω
9
I = −5A
10 io = 2 A e vo = 48 V
11
I1 = 0.93A
I2 = 1.39A
I3 = 2.32A
I4 = 11.38A
I5 = 3.79A
I6 = 7.59
12
V3 = 1.6 V
I2 = 0.1 A
13 I1 = e Vs
14
