MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

1

 INVERSOR SOLAR




MANUAL DO USUÁRIO



Software de
Monitoramento Remoto:

Família Niagara, Touriga,
Moscato e Cabernet





Junho - 2018

MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

2


Sumário
1. Indicadores da placa WiFi ................................................................................................... 3
2. Gerenciamento do Número de Série ................................................................................... 4
3. Protocolo e Taxa de Comunicação do Módulo WiFI ............................................................ 4
4. Aplicativo do Celular “Solar Assistant” ................................................................................. 5
4.1 Download do APP ............................................................................................................ 5
4.2 Tela Inicial do Aplicativo ................................................................................................... 7
4.3 Modo de Operação ........................................................................................................... 7
4.3.1 Modo Local ................................................................................................................... 9
4.3.1.1 Função 1: Configuração Monitoramento Local ..................................................................... 9
4.3.1.2 Função 2: Configuração do Funcionamento do Monitoramento Remoto ............................ 13
4.3.1.3 Função 3: Conectando a Internet ao Monitoramento Remoto ............................................ 15
4.3.2 Modo Remoto ........................................................................................................................ 17
4.3.2.1 Adicionando uma Nova Usina pelo APP ............................................................................. 19
4.3.2.2 Monitoramento das Usinas ................................................................................................. 21
4.3.2.3 Editar a Usina Solar ........................................................................................................... 22
5. Monitoramento Remoto pelo Site ......................................................................................... 23
5.1 Adicionando Nova Usina pelo Site ......................................................................................... 23
5.2 Compartilhamento da Usina Solar ......................................................................................... 26
5.3 Monitoramento da Usina Solar ............................................................................................... 27
5.4 Gerenciamento das Usinas .................................................................................................... 28
5.5 Relatório (Statistical Reports) ................................................................................................ 30
6. Certificado de Garantia ......................................................................................................... 31
7. Institucional Serrana Sistemas de Energia ........................................................................... 32










MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

3

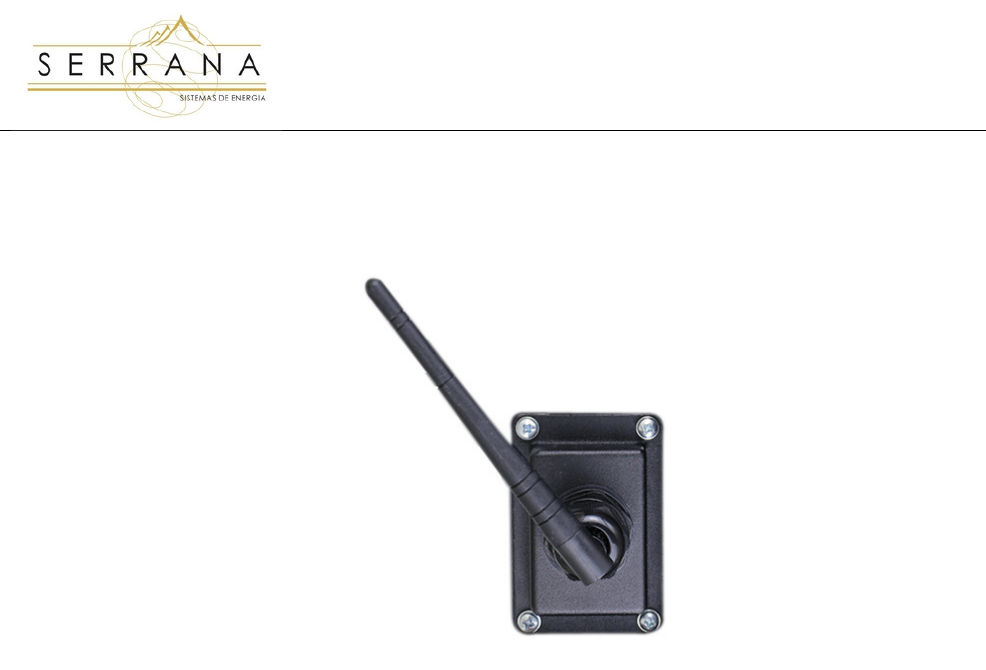

1. Indicadores da placa WiFi

Placa WiFi Indicadores Status Explicação
Modelo: Niagara, Touriga e Moscato




Y
(amarelo)
Piscando
Lentamente
Irregularidade.
Aceso indica envio
e apagado indica o
recebimento
Piscando
lentamente a
cada 3 segundos
Comunicação está
anormal

G
(verde)
Sempre ligado
Alimentação está
normal
Apagado
Alimentação está
anormal


R
(vermelho)
Piscando rápido
três vezes a cada
segundo
Módulo WiFi
conectando ao
roteador
Piscando
lentamente uma
vez por segundo
Conectando ao
servidor
Piscando
lentamente uma
vez a cada três
segundos
Aquisição de dados
está anormal
Sem piscar Normal
Modelo: Cabernet
(interno ao Inversor Solar)



LED
(WiFi)
Piscando rápido
três vezes a cada
segundo.

Conectando ao
roteador

Piscando
lentamente uma
vez a cada
segundo
Conectando ao
servidor
Piscando
lentamente uma
vez a cada três
segundos
Conexão com o
servidor está
normal
Nota: No modo Passthrough, as luzes amarela e vermelha piscam ao mesmo tempo.



MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

4


2. Gerenciamento do Número de Série
Cada módulo de WiFi possui um número de série de 8 caracteres. Você pode obtê-lo a partir do
código QRCode na lateral do Inversor Solar ou através do próprio nome da Rede de WiFi que o Inversor
Solar exibe ao seu procurada. É necessário o conhecimento deste número de série para o monitoramento
remoto.


3. Protocolo e Taxa de Comunicação do Módulo WiFI
As informações disponibilizadas na tabela abaixo são referentes a taxa de comunicação e ao
protocolo do módulo WiFi, de acordo com o Inversor Solar a ser utilizado. Ao conectar-se ao dispositivo
para o monitoramento local estes parâmetros são configurados automaticamente.

Modelo do Inversor
Solar
Taxa de Comunicação
(Baud)
Protocolo do módulo
WiFi
Niagara 2400 GF10-120K
Touriga 2400 1-5KLPV III ou LPV III
Moscato 9600 EA3KHD
Cabernet 9600
20~40KTLSI ou TLSI(20-
40),
50KTLSI ou TLSI(50)




AVISO
O número de série do WiFi não é o mesmo número de série do Inversor
Solar.

MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

5


4. Aplicativo do Celular “Solar Assistant”

4.1 Download do APP

Faça o download do aplicativo em http://app.idbkmonitor.com/appinfo ou através do código QRCode:



Selecione o sistema operacional (IOS ou Android):



Instale o aplicativo “Solar Assistant”:

MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

6

Caso seu telefone apresente a mensagem abaixo, desconsidere e selecione “OK”:

Selecione “Configurações”:

Habilite “Fontes Desconhecidas”:

Selecione “OK”:

Selecione “Instalar” para Concluir a Instalação:



MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

7


4.2 Tela Inicial do Aplicativo

Abra o aplicativo Solar Assistant. Em sua tela inicial o aplicativo apresenta os dois modos de acesso
permitidos: o Remoto (Remote) para realizar monitoramento remotamente e o Local (Local) para realizar
monitoramento apenas local. Também, no botão “ABOUT”, no canto superior direito, pode ser verificada a
versão instalada, definir o idioma e acessar o assistente de ajuda, como mostrado abaixo:



4.3 Modo de Operação


 Modo de operação Consulta de dados Função Nota

Módulo
WiFi
Remote
Somente Análise de
dados remoto
Aplicativo Solar
Assistant /
Monitoramento
através do Site
Visualizar dados,
configurações de
parâmetros



Os dois modos
podem estar
selecionados
Local
Configuração do
Inversor Solar no WiFi
/
Análise de dados Local
Aplicativo Solar
Assistant
Visualizar dados,
configurações de
parâmetros e controle
do equipamento

MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

8











AVISO
• Para o módulo WiFi do Inversor Solar conseguir o
monitoramento remoto através do APP ou Site é
necessário conectar-se ao roteador da internet onde está
instalado a Usina Solar primeiramente através do Modo
Local para poder fazer a configuraçãoda internet do
módulo WiFi do Inversor Solar.
NOTA
• Em um ambiente sem roteador, defina o módulo WiFi do
Inversor Solar somente para o modo Passthrough.
• O módulo WiFi do Inversor Solar não permite que vários
dispositivos móveis se conectem ao mesmo tempo.


MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

9


4.3.1 Modo Local

O nome do módulo de WiFi de acesso do Inversor Solar é AP + o número de série de 8 caracteres, e a
senha padrão é 00000000 (oito números zero). Caso tenha algum problema com a senha, ou até mesmo
alterada e deseja voltar a senha padrão, pressione e segurando o botão Reset do Módulo do WiFi (RE) por 12
segundos e a senha inicial do WiFi será restaurada e liberará o ponto de acesso para conexão local.


4.3.1.1 Função 1: Configuração Monitoramento Local
Se o módulo WiFi do Inversor Solar não estiver conectado ao roteador, ele deverá ser conectado ao
ponto de acesso do celular para configuração. Se o módulo WiFi tiver sido conectado ao roteador, você
precisará que o celular também esteja conectado a mesma rede e, em seguida, abra o aplicativo Solar
Assistant. Procedimento de operação pelo aplicativo:



1. Ligue o WiFi no celular e localize o ponto de acesso do módulo WiFi (AP + número de série de 8
caracteres) e conecte-o (a senha padrão do módulo WiFi é 00000000):









MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

10

2. Abra o aplicativo Solar Assistant, selecione “Modo Local” e, em seguida, selecione “Connect Device”.
Após, caso haja mais de um Inversor Solar disponível para o APP, selecione o ponto de acesso WiFi
do Inversor Solar desejado na lista dos disponíveis:




3. Mantenha os dados que irão aparecer automaticamente e selecione “Connect” e aguarde a conexão
e o reconhecimento do aplicativo. Com isso, voce já estará visualizando as informações de geração do
Inversor Solar localmente:


MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

11


4. Com isso, voce já estará visualizando as informações de geração do Inversor Solar localmente.
a. Summary: Dados Resumidos do Inversor Solar atualizados a cada 30 segundos:

b. Live data: Dados Gerais (The whole Machine), Painel Solar (DC Side), Inversor Solar (Inverter
Side) e Rede (Grid Side) atualizados a cada 30 segundos:


MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

12




c. Settings: Alteração de configurações do Inversor Solar. Utilizar apenas “Time Set”, para
configurar Horário e Data do Inversor, “Power On” para ligar o Inversor Solar e “Power Off”
para desligar o Inversor Solar. Demais funções não alterar sem a autorização da Serrana
Sistemas de Energia:




MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

13

4.3.1.2 Função 2: Configuração do Funcionamento do Monitoramento Remoto

1. Ligue o WiFi no celular e localize o ponto de acesso do módulo WiFi (AP + número de série de 8
caracteres) e conecte-o (a senha do módulo WiFi é 00000000 por padrão):




1. Abra o aplicativo Solar Assistant, selecione “Modo Local” e, em seguida, selecione “Module Setting”.
Após selecione o ponto de acesso WiFi do Inversor Solar desejado na lista de módulos:



MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

14


2. Configurar em “Inquere-Set Module protocol” o modo desejável para o Monitoramento Remoto ser
Local ou Remoto a após configurar o modelo correspondente do Inversor Solar para o devido acesso
do modulo do WiFi ao Inversor Solar, conforme “3 – Protocolo e Taxa de Comunicação do Módulo
WiFi”:
• Acquisition Mode: Para ter acesso remoto ao Inversor Solar. Após
configurado, o Sinal do WiFi do Inversor Solar não estará mais visível para
acesso Local, uma vez que o mesmo será incorporado a rede da internet do
local da Usina Solar.
• Passthrough Mode: Para ter acesso local ao Inversor Solar. Após configurado,
o Sinal do WiFi do Inversor Solar estará visível para acesso Local.



3. A função “Inquere-Set Module parameters” não alterar as configurações uma vez que são atualizadas
automaticamente conforme o modelo de Inversor Solar selecionado.
4. As funções “Modify WiFi Name” (modificar o nome da Rede do WiFi do Inversor Solar), “Modify
Password” (modificar a senha da rede do WiFi do Inversor Solar) e “Clear Password” (limpar senha
cadastrada) não recomendamos alterar para futura manutenção do Inversor Solar, porém fica
disponível ao uso. Caso alterado, após reiniciar o Inversor Solar através do “Restart Module”.




MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

15

4.3.1.3 Função 3: Conectando a Internet ao Monitoramento Remoto
1. Ligue o WiFi no celular e localize o ponto de acesso do módulo WiFi (AP + número de série de 8
caracteres) e conecte-o (a senha do módulo WiFi é 00000000 por padrão):




1. Abra o aplicativo Solar Assistant, selecione Modo Local e, em seguida, selecione “Connect router”:





MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

16

2. Clique em “Please select a router” para procurar o nome da rede do roteador que se conectará com
o módulo WiFi do Inversor Solar e clique para selecioná-lo. Quando a rede não for encontrada, clique
em “scan” para pesquisar novamente.



3. Clique em “Please enter router password” para informar a senha atual do WiFi do roteador (você pode
pular para a próxima etapa se o roteador não tiver senha). A Senha do WiFi do roteador nao pode ser
maior que 10 caracteres.

Caso ocorra um erro, a senha digita do WiFi do roteador não está certa.


MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

17

4. Clique em “Set” quando a configuração estiver concluída.

Após a configuração ser bem-sucedida o módulo do WiFi reiniciará automaticamente. Depois que o
módulo do WiFi reiniciar, levará cerca de 30 segundos para o mesmo estar pronto para ser utilizado. Quando
o módulo do WiFi estiver conectado ao roteador, existem duas maneiras de visualizar os dados do Inversor
Solar. Uma é adicionar o modulo WiFi do Inversor Solar a um projeto no site de Monitoramento Remoto e a
outra opção é acessar via Modo Local através do aplicativo, se o dispositivo estiver conectado ao mesmo
roteador que o Inversor Solar.

4.3.2 Modo Remoto

Clique em Modo Remoto e entre na interface de Login. Informe o seu usuario e a senha nos campos
mostrados abaixo:


AVISO
• Para o módulo WiFi do Inversor Solar conseguir o
monitoramento remoto através do APP ou Site é
necessário conectar-se ao roteador da internet onde está
instalado a Usina Solar primeiramente através do Modo
Local para poder fazer a configuração da internet do
módulo WiFi do Inversor Solar.

MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

18


Para quem não for cadastrado é necessário criar uma nova conta:

1. Selecione “Register” no canto direito superior.
2. Preencha as informações solicitadas:




3. Após seleciona “Register” para registar a nova.


















MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

19

4.3.2.1 Adicionando uma Nova Usina pelo APP

O usuário deve preencher algumas informações relevantes para adicionar anova usina a ser
monitorada. As informações da usina adicionada podem ser visualizadas na lista de estações de energia após
a adição ser bem sucedida.
Nota: A usina de energia adicionada deve estar vinculada a pelo menos um Inversor Solar efetivo.

1. Clique em + ”New Plant” e informe a localização correta da usina e selecione “Confirm Position” ou
selecione “skip” para ir ao proximo passo.


2. Preencha as informações relevantes da usina solar após selecione “next”:


MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

20


3. Preencha os dados do Inversor Solar a ser adicionado na usina solar assim como o numero
de série do WiFi manualmente os scaneando atraves do icone .



É possível adicionar mais de um Inversor Solar na mesma usina solar, clicando em “Add SN”. Quando
terminar clique em “Submit” (Enviar).


MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

21

É possível adicionar várias unidades, com vários Inversor Solar cadastrados em cada uma, clicando
em “Add Unit”. Quando terminar clique em “Submit” (Enviar).


4.3.2.2 Monitoramento das Usinas

Selecione a usina solar na lista de estações de energia para monitorar sua operação e dos seus
dispositivos, como mostrado abaixo.


 Visão Geral da Usina Lista de Dispositivos

MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

22





4.3.2.3 Editar a Usina Solar
Entre na interface da estação de energia e clique no botão no canto superior direito. Você pode
compartilhar a estação de energia (Shared Plant Setting) com outros Usuários, editar (Edit Station) e
adicionar outro Inversor Solar à estação (New Serial Number):

MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

23






5. Monitoramento Remoto pelo Site
O monitoramento através do site é mais abrangente em comparação com o aplicativo móvel.





5.1 Adicionando Nova Usina pelo Site
1. Entre na interface de monitoramento do usuário www.idbkmonitor.com, selecione a idioma
“English” (Inglês) e clique em “Join Now” (Inscreva-se já).


MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

24



2. Preencha as informações solicitadas:

3. Após seleciona “Register” para registar a nova.
4. Acesse sua conta através “Login System”:



MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

25


5. Entre na interface “Plant List”. Se for a primeira vez que o usuário efetuou o acesso, o
mesmo pode criar uma nova usina fotovoltaica clicando em + “New Plant”.
6. Preencha algumas informações básicas da usina na interface da New Plant.



7. Clique no botão New Unit para criar uma unidade da usina. Preencha as informações e clique
no ícone à direita. Cada unidade geradora da usina é um sub módulo dela. Uma usina
fotovoltaica necessita ao menos uma unidade, porém mais unidades geradoras também
podem ser criadas.



MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

26



• Clique em “Add Collector” e insira o número de série do módulo WiFi do Inversor Solar, em seguida,
clique no botão “Save Collector”. Uma usina fotovoltaica relaciona-se ao menos com um módulo WiFi
de dados, mas mais módulos também podem ser relacionados.



5.2 Compartilhamento da Usina Solar
O compartilhamento da usina serve para compartilhar com outros usuários as informações da usina
de energia cadastrada na sua conta. Isso permite com que outras pessoas visualizem os dados de geração da
sua fábrica, embora não possam realizar nenhuma operação nela.
Clique em “Photovoltaic Monitor Center”, após clique no ícone no canto superior direito de uma
usina de energia na “Plant List”. Selecione “Shared The Plant” para se tornar público (Everyone) ou para um
usuário especifico (Specify User) o usuário pode definir o compartilhamento ou modificar a configurações de
compartilhamento das usinas.

MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

27



5.3 Monitoramento da Usina Solar
Selecione uma usina solar para fazer operações: monitoramento, gerenciamento e declaração
estatística.



MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

28


Monitore dispositivos em tempo real.





5.4 Gerenciamento das Usinas
A função de gerenciamento das usinas e de suas unidades pode ser realizada através do menu de
funções “Plant Management”

5.4.1 Configurações da Usina



MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

29


5.4.2 Gerenciamento do Inversor Solar

Em “Unit” clique no ícone no canto superior direito para realizar operações de adição, exclusão e
movimentação de unidades.







5.4.3 Gerenciamento do Modulo de WiFi

Os usuários podem modificar o nome do dispositivo ou desinstalá-lo.




MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

30

5.5 Relatório (Statistical Reports)
Contém um relatório mensal e anual da geração de energia, além de um relatório dos dados de
operação do equipamento e relatório de falha do equipamento e todos os dados podem ser exportados.

5.5.1 Relatório mensal, anual ou histórico de geração de energia
Exibe os dados da usina e a geração de energia de cada equipamento em um determinado período.




5.5.2 Relatório de falha do equipamento



MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

CÓPIA CONTROLADA 31/32

6. Certificado de Garantia
A SERRANA SISTEMAS DE ENERGIA garante o produto identificado pelo número de série e
pelo período de garantia constante em sua nota fiscal de venda contra qualquer defeito no processo
de fabricação ou montagem, a contar da data de sua emissão.

Nos termos desta garantia, o cliente fica obrigado a comunicar a SERRANA SISTEMAS DE
ENERGIA ou a uma de nossas Assistências Técnicas Autorizadas, todo e qualquer defeito ou falha de
funcionamento e operação no equipamento. Se requisitado pela SERRANA SISTEMAS DE ENERGIA, o
cliente deverá remeter o equipamento defeituoso para o posto de Assistência Técnica por ela
designada, com o frete pago, para a definida inspeção e revisão do material danificado.

O equipamento que eventualmente necessitar reparos de peças ou substituição de
componentes, dentro do período de garantia, terá estes materiais reparados ou substituídos pela
SERRANA SISTEMAS DE ENERGIA, sem ônus adicionais para o cliente. Em caso de necessidade da
presença de um técnico para manutenção "On-Site", o atendimento para o chamado de manutenção
no período de garantia será efetuado dentro do horário comercial. As despesas de deslocamento,
estadia e complementos de viagem serão por conta do cliente e orçadas à parte com aprovação
prévia pelo mesmo.

A SERRANA SISTEMAS DE ENERGIA não se responsabiliza pelos itens descritos abaixo e os
mesmos não estão cobertos pela respectiva garantia:

1) Avarias decorrentes de transporte, já que as mesmas serão cobertas pelo respectivo
seguro da transportadora.

2) Danos na parte externa do equipamento (gabinete, rodízios, painel, acabamentos,
botões, chaves, etc...), causados por agente externo.

3) Infraestrutura e instalações elétricas disponibilizadas ao equipamento.

4) Acessórios necessários ao funcionamento do equipamento não fornecidos pela SERRANASISTEMAS DE ENERGIA.

A garantia ficará automaticamente invalidada se acontecerem os seguintes eventos:

1. O equipamento for ligado em rede elétrica fora dos padrões especificados.

2. O equipamento for aberto para conserto, manuseado ou tiver o circuito original alterado ou
manuseado por pessoal não autorizado.

3. A etiqueta ou o lacre de garantia do equipamento for removido, rasurado ou alterado nos
diversos pontos constantes no equipamento.

4. O equipamento for usado em ambientes potencialmente agressivos, sujeitos a gases
corrosivos, poeira, acidez, oleosidade, umidade excessiva, locais fora do padrão de
temperatura, etc...

5. O equipamento sofrer qualquer dano por acidente (quebra) ou agente da natureza (raio,
enchente, inundação, etc...), maus tratos ou uso inadequado constatado por uma de nossas
Assistências Técnicas Autorizadas.

MANUAL INVERSOR SOLAR SOLAR
ON GRID E OFF GRID
SOFTWARE DE MONITORAMENTO REMOTO


Rev. 0001

CÓPIA CONTROLADA 32/32

6. Permanecer fora de uso por mais de 90 dias, prejudicando o banco de bateria(s), interno ou
externo, caso houver.

7. Uso em desacordo com o manual do usuário e suas recomendações.

Em caso de dúvidas quanto às instalações elétricas no local de instalação é aconselhável
consultar uma de nossas Assistências Técnicas Autorizadas ou o suporte de pós-vendas na fábrica
através do fone: (54) 3039 9999 ou e-mail: a.tecnica@serranaenergia.com.br

Para todos os contatos com as nossas Assistências Técnicas Autorizadas e/ou fábrica,
referente aos equipamentos adquiridos da empresa SERRANA SISTEMAS DE ENERGIA,
obrigatoriamente o usuário deverá fornecer as informações abaixo para providencias de abertura de
atendimento ao suporte técnico:

Número de Série do Equipamento Número da Nota Fiscal
Descrição detalhada do Defeito apresentado Data de ocorrência das Falhas

7. Institucional Serrana Sistemas de Energia
A SERRANA SISTEMAS DE ENERGIA situado na Rua Pinheiro Machado, n° 3182, Bairro São
Pelegrino, Cidade Caxias do Sul, Estado Rio Grande do Sul, CEP 95020-172 com CNPJ 05.262.18/0001-
17, produz equipamentos para fornecimento, correção e geração de energia para diversas áreas de
atuação, como residencial, hospitalar, comercial, industrial, fotovoltaica e governamental dentro dos
mais modernos padrões tecnológicos, incluindo laboratório de pesquisa e inovação, renovação
constante de sua tecnologia e busca de inovações no mercado atuante. Em seu portfólio de
equipamentos encontram-se Auto Transformadores, Filtro de Linha, Inversor Solares Senoidal,
Inversor Solares Solar Off Grid, Inversor Solares Solar On Grid, Inversor Solares Solar On Grid Trifásico,
Módulo de Bateria, Módulo Transformador, NoBreak Portão Eletrônico, NoBreak Line Interativo,
NoBreak Senoidal Dupla Conversão, NoBreak Senoidal Dupla Conversão Rack / Torre, NoBreak
Senoidal Dupla Conversão Trifásico, NoBreak Sistema Iluminação e Painel Solar Fotovoltaico.

5) Missão: Produzir, com qualidade, soluções inovadoras e customizadas para fornecimento,
correção e geração de energia, proporcionando satisfação e confiança aos seus clientes,
fornecedores e colaboradores.

6) Visão: Ser excelência e referência na produção de sistemas de energia e na integração com seus
colaboradores, sociedade e meio ambiente.

7) Valores:
* Ética e transparência com seus parceiros * Satisfação plena dos seus clientes
* Valorizar o Trabalho em Equipe * Busca constante do aperfeiçoamento da tecnologia
* Valorizar a iniciativa e o conhecimento * Respeito às regras e cultura das pessoas e parceiros


Para maiores informações, acesse o site www.serranaenergia.com.br ou entre em contato
pelo telefone (54) 3039 9999 ou pelo email serrana@serranaenergia.com.br
