Prof: Henrique Marin v. d. B. Campos Disciplina: Eletrônica
Aluno: Emir Cordeiro Turma: 3001

LISTA DE EXERCÍCIOS 3 – TRANSISTOR BIPOLAR DE JUNÇÃO –
POLARIZAÇÃO CC

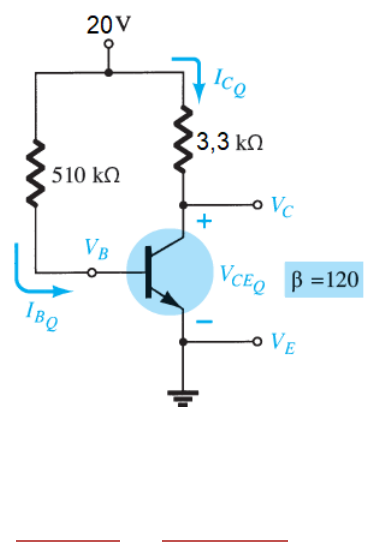

1) Para o circuito da Figura 1 responder ao que se pede.


Figura 1.
a) Calcule a corrente de base 𝐼𝐵.
Ibq =
Vcc − Vbe
Rb
 =
20V − 0,7V
510kΩ
= 𝟑𝟕, 𝟖𝟒𝛍𝐀
b) Calcule a corrente de coletor 𝐼𝐶.
ICQ = β x IBQ = (120) x (37,84 x 10-6) = 4,54 mA
c) Calcule a tensão entre o coletor e o emissor VCE.
𝑉CEQ = VCC – (IC x RC)
𝑉CEQ = 20 – (4,54 x 10-3 x 3,3 x 103) = 5,01 V
d) Calcule a tensão do coletor VC.
VCQ = VCC - 𝑉CEQ
VCQ = 20 - 5,01 = 14,99 V


2

e) Calcule a tensão da base VB.
VB = VBE = 0,7 V
f) Calcule a tensão do emissor VE.
VE = VC – VCE
VE = 14,99 – 5,01 = 9,98 V
g) Calcule a tensão entre a base e o coletor VBC.
VBC = VB - VC
VBC = 0,7 – 14,99 = - 14,29 V
(Com polarização reversa, como exigido)

2) Repita o exercício 1, considerando β = 80. Compare os resultados e identifique
o(s) parâmetro(s) com maior variação.

a) Calcule a corrente de base 𝐼𝐵.
Ibq =
Vcc − Vbe
Rb
 =
20V − 0,7V
510kΩ
= 𝟑𝟕, 𝟖𝟒𝛍𝐀
b) Calcule a corrente de coletor 𝐼𝐶.
ICQ = β x IBQ = (80) x (37,84 x 10
-6) = 3,0272 mA
A corrente no Ic foi baixo por ter seu fator de amplificação menor que o exercício anterior.
c) Calcule a tensão entre o coletor e o emissor VCE.
𝑉CEQ = VCC – (IC x RC)
𝑉CEQ = 20 – (3,0272 x 10-3 x 3,3 x 103) = 10,01 V
Aqui a tensão no coletor e emissor dobra em relação ao anterior, porque a Ic é baixa.
d) Calcule a tensão do coletor VC.
VCQ = VCC - 𝑉CEQ
VCQ = 20 - 10,01 = 9,99 V
Aqui a tensão no coletor perdeu 5 V aproximadamente devido a Ic ser baixa.
e) Calcule a tensão da base VB.


3

VB = VBE = 0,7 V

f) Calcule a tensão do emissor VE.
VE = VC – VCE
VE = 9,99 – 10,01 = - 0,02 V
Aqui o VE quase tem 0 V devido as tensões no coletor e coletor emissor estarem
parecidos nos valores de tensão.

g) Calcule a tensão entre a base e o coletor VBC.
VBC = VB - VC
VBC = 0,7 – 9,99 = - 9,29 V
(Com polarização reversa, como exigido)
Aqui a tensão base coletor perdeu 5 V devido a tensão coletor ter Ic baixa.

3) No circuito da Figura 2 abaixo, responda o que se pede:

Figura 2
a) Calcule a corrente IC.
IC = β x IB = (100). (50 x 10
-6) = 5 mA
b) Calcule a resistência RC.
Rc =
Vcc − Vc
Ic
=
5 − 2
5 x 10 − 3
= 𝟔𝟎𝟎Ω
c) Calcule a resistência RB.


4

RB =
Vcc−VBE
IB

RB = (5 – 0,7) / 50 x 10
-6
RB = 86 kΩ

d) Calcule a tensão VCE.
VCEQ = VCC – (IC x RC)
VCE = 5 – (5 x 10
-3 x 600) = 2 V

4) No circuito da Figura 3 e responda o que se pede:

Figura 3

a) Calcule a corrente IC.
IC = IE – IB = 4 x 10
-3 – 40 x 10-6 = 3,96 mA

b) Calcule a tensão VCC.
VCE = VCC – (IC x Rc)
VCC = VCE + (IC x Rc)
VCC = 7,2 + (3,96 x 10
-3 x 5 x 103)
 VCC = 27 V
c) Calcule o ganho de corrente β.


5

β =
Ic
Ib
 =
3,96 x 10−3
40 x 10−6
 = 99
d) Calcule a resistência RB.
RB =
Vcc−Vbe
Ib
=
27 − 0,7
40 x 10−6
= 𝟔𝟓𝟕, 𝟓 𝐤Ω

e) Calcule a tensão base-coletor.
 VBC = VB – VC
VBC = (40 x 10
-6 x 657,5 x 103) – (3,96 x 10-3 x 5 x 103)
VBC = 6,5 V
(Com polarização reversa, como exigido)

5) Considere o circuito da Figura 4 e responda o que se pede.

Figura 4
a) Calcule a corrente de base 𝐼𝐵.
Ibq =
Vcc − Vbe
Rb
 =
24 − 0,7
330 x 10^3
= 𝟕𝟎, 𝟔𝟏𝛍𝐀
b) Calcule a corrente de coletor 𝐼𝐶.
ICQ = β x IBQ = (125) x (70,61x10
-6) = 8,82 mA




6

c) Calcule a tensão entre o coletor e o emissor VCE.
VCE = VCC – IC x (RC + Re)
VCE = 24 – 8,82x10-3 x (900 + 1,5x103) = 2,832 V
d) Calcule a tensão do coletor VC.
VC = VCC – (Icc x Rc)
VC = 24 – (8,82x10
-3 x 900) = 16,062 V
e) Calcule a tensão da base VB.
VB = VBE + VE
VB = 0,7 + (8,82x10
-3 x 1,5x103) = 13,93 V
f) Calcule a tensão do emissor VE.
VE = VC – VCE
VE = 16,062 – 2,832 = 13,23 V
g) Calcule a tensão base-coletor VBC.
VBC = VB - VC
VBC = 13,93 – 16,062 = - 2,132 V
(Com polarização reversa, como exigido)

6) Repetir o exercício 5, considerando β = 80. Compare os resultados e identifique
o(s) parâmetro(s) com maior variação.

a) Calcule a corrente de base 𝐼𝐵.
Ibq =
Vcc − Vbe
Rb
 =
24 − 0,7
330 x 10^3
= 𝟕𝟎, 𝟔𝟏𝛍𝐀
b) Calcule a corrente de coletor 𝐼𝐶.
ICQ = β x IBQ = (80) x (70,61x10
-6) = 5,65 mA
A corrente no Ic foi baixo por ter seu fator de amplificação menor que o exercício anterior.




7

c) Calcule a tensão entre o coletor e o emissor VCE.
VCE = VCC – IC x (RC + Re)
VCE = 24 – 5,65x10-3 x (900 + 1,5x103) = 10,44 V
Aqui a tensão no coletor e emissor quase 5 vezes a mais em relação ao anterior, porque a Ic é
menor.

d) Calcule a tensão do coletor VC.
VC = VCC – (Icc x Rc)
VC = 24 – (5,65x10
-3 x 900) = 18,915 V
Aqui a tensão no coletor ganhou 2 V aproximadamente devido a Ic ser baixa.

e) Calcule a tensão da base VB.
VB = VBE + VE
VB = 0,7 + (5,65x10
-3 x 1,5x103) = 9,175 V
A tensão base foi menor em 4 V , devido a Ic ser menor.
f) Calcule a tensão do emissor VE.
VE = VC – VCE
VE = 18,915 – 10,44 = 8,475 V
Com ganhos em V nas tensões coletor e coletor/emissor, a tensão no emissor é 5 V menor que
o exercício anterior aproximadamente.
g) Calcule a tensão base-coletor VBC.
VBC = VB - VC
VBC = 9,175 – 18,915 = - 9,74 V
Aqui a tensão base/coletor é maio 7 V aproximadamente devido as tensões na base ser
menor 4 V do que anterior, e no coletor ser maior que anterior.
(Com polarização reversa, como exigido)




8

7) Considere o circuito da Figura 5 e responda o que se pede.

 Figura 5.
a) Calcule a resistência RC.

Rc =
Vcc − Vc
Ic
=
10 − 7,6
2,5x10^ − 3
= 𝟗𝟔𝟎Ω

b) Calcule a resistência RE.
 Re =
Ve
Ic

2,4
2,5x10^−3
= 𝟗𝟔𝟎Ω
c) Calcule a resistência RB.
RB =
𝑉𝑐𝑐−𝑉𝑏𝑒
𝐼𝑐/β
− 𝑅𝑒𝑥(β + 1) =
RB =
10−0,7
2,5x10−3
80
− 960𝑥(80 + 1)
RB = 219,84 kΩ
d) Calcule a tensão VCE.
VCE = VC – VE
VCE = 7,6 – 2,4 = 5,2 V
e) Calcule a tensão VB.
VB = VBE + VE
VB = O,7 + 2,4 = 3,01 V



9

f) Calcule a tensão VBC.
VBC = VB - VC
VBC = 3,01 – 7,6 = - 4,59 V

8) No circuito da Figura 6 responda o que se pede

Figura 6
a) Calcule o ganho de corrente β.
IC = IE =
VE
RE
 =
2,1
0,68x10^3
= 3,O9 mA
β =
IC
Ib
 =
3,09x10^−3
10x10^−6
 = 308,82 ou 309
b) Calcule a tensão VCC.
VCE = VCC - IC x (RC + RE)
2,1 = VCC – 3,09x10
-3 x (2,7x103 + 0,68x103)
VCC = 12,54 V
c) Calcule a resistência RB.
RB =
Vcc−Vbe
IB
− Rex(β + 1)
 RB =
12,54−0,7
10x10^−6
− 0,68x10^3 x (309 + 1)
RB = 973,2 kΩ



10

9) Para o circuito da Figura 7, calcule o que se pede.

Figura 7
a) Calcule a corrente de base 𝐼𝐵.
Rth = R1//R2
Rth = (95x103 x 40x103) / (95x103 + 40x103)
Rth = 28,15 kΩ
Eth = (R2 x Vcc) / (R1 + R2)
Eth = (40x103 x 24) / (95x103 + 40x103)
Eth = 7,11 V
IB = (Eth - VBE) / [Rth + (β + 1) x RE]
IB = (7,11 – 0,7) / [28,15x10
3 x (80 + 1) x 2,1x103]
IB = 32,33 μA
b) Calcule a corrente de coletor 𝐼𝐶.
IC = β x IB = (80) x (32,33x10
-6) = 2,59 mA
c) Calcule a tensão entre o coletor e o emissor VCE.
VCE = VCC – IC x (RC + RE)
VCE = 24 - 2,59x10-3 x (+ 2,1x103)
𝐕CE = 6,388 V



11

d) Calcule a tensão do coletor VC.

VC = VCC – (IC x RC)
VC = 24 – (2,59x10
-3 x 4,7x103)
VC = 11,827 V

e) Calcule a tensão da base VB.
VB = VBE + (VC – VCE)
VB = 0,7 + (11,827 - 6,388)
VB = 6,139 V

f) Calcule a tensão do emissor VE.
VE = VC – VCE
VE = 11,827 – 6,388 = 5,439 V
g) Calcule a tensão base-coletor VBC.
VBC = VB - VC
VBC = 6,139 – 11,827 = - 5,688 V
(Com polarização reversa, comoexigido)












12

10) Repetir o exercício 7 considerando β = 120. Comparar os resultados dos itens
“a” até “f” e dizer qual(is) parâmetros sofreu maior alteração.

 Figura 5.
a) Calcule a resistência RC.

Rc =
Vcc − Vc
Ic
=
10 − 7,6
2,5x10^ − 3
= 𝟗𝟔𝟎Ω

b) Calcule a resistência RE.
 Re =
Ve
Ic

2,4
2,5x10^−3
= 𝟗𝟔𝟎Ω
c) Calcule a resistência RB.
RB =
𝑉𝑐𝑐−𝑉𝑏𝑒
𝐼𝑐/β
− 𝑅𝑒𝑥(β + 1) =
RB =
10−0,7
2,5x10−3
120
− 960𝑥(120 + 1)
RB = 330,24 kΩ
A letra c foi o único que alterou sua resistência elétrica aumentada devido ao
fator de amplificação, porém os demais resultados permaneceram o mesmo do
exercício 7.
d) Calcule a tensão VCE.
VCE = VC – VE
VCE = 7,6 – 2,4 = 5,2 V



13

e) Calcule a tensão VB.
VB = VBE + VE
VB = O,7 + 2,4 = 3,01 V

f) Calcule a tensão VBC.
VBC = VB - VC
VBC = 3,01 – 7,6 = - 4,59 V
