Questão 1/10 - Princípios de Mecânica e Resistência dos Materiais

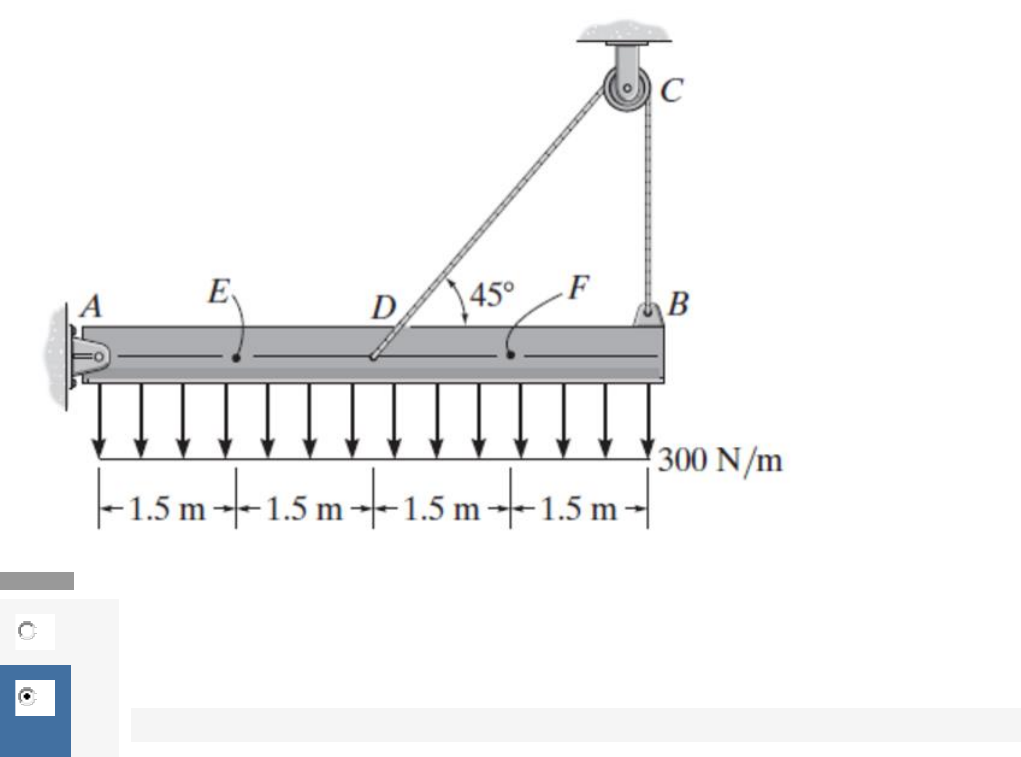

Determine a força normal interna, o esforço cortante e o momento no ponto F da
viga.


Nota: 10.0

A NF=50 N;VF=284 N; MF=550 N.m;

B NF=0;VF=215 N; MF=660 N.m;
Você acertou!


C NF=0 N;VF=312 N; MF=4400 N.m;

D NF=50 N;VF=375 N; MF=690 N.m;

Questão 2/10 - Princípios de Mecânica e Resistência dos Materiais
A peça de máquina feita de alumínio está sujeita a um momento M=75 N.m.
Determine as tensões de flexão máximas tanto de tração quanto de compressão
na peça.



Nota: 10.0

A "a" é a alternativa correta.

B "b" é a alternativa correta.
Você acertou!


C "c" é a alternativa correta.

D "d" é a alternativa correta.

Questão 3/10 - Princípios de Mecânica e Resistência dos Materiais
Para estudar o comportamento de materiais sujeitos à fadiga, engenheiros fazem
ensaios gerando dados que relacionam a tensão S com o número de ciclos N até
a falha. Esses dados são computados em diagramas chamados de tensão-ciclo,
ou diagrama S-N. A figura abaixo traz um diagrama S-N para o aço e o alumínio.
Observando este diagrama, é correto afirmar:


Nota: 10.0

A Em algum momento, tanto o aço quanto o alumínio chegarão à ruptura, se a tensão aplicada ao material for de 131 MPa;

B Se a tensão aplicada ao material for de 150 MPa, é possível utilizar apenas o aço de forma segura, para 10.106 ciclos;

C Se a tensão aplicada ao material for de 150 MPa, uma estrutura de aço deverá ser utilizada para garantir que não haverá
ruptura, independentemente do número de ciclos;
Você acertou!
SOLUÇÃO:
Se a tensão aplicada ao material for de 150 MPa, a estrutura de alumínio chegará à ruptura em aproximadamente 90.106 ciclos. A
estrutura de aço pode suportar esta carga independentemente do número de ciclos (vida infinita).

D Se a tensão aplicada ao material for de 200 MPa, é preferível utilizar um material de aço, independentemente do número
de ciclos ao qual a estrutura está sendo projetada;

Questão 4/10 - Princípios de Mecânica e Resistência dos Materiais
A coluna está sujeita a uma força axial de 10 kN aplicada no centroide da área da
seção transversal. Determine a tensão média que age na seção a-a.


Analise as alternativas abaixo e marque a correta.


Nota: 10.0

A "a" é a alternativa correta

B "b" é a alternativa correta

C "c" é a alternativa correta

D "d" é a alternativa correta
Você acertou!


Questão 5/10 - Princípios de Mecânica e Resistência dos Materiais
Determine a força normal interna, o esforço cortante e o momento no ponto D da
viga simplesmente apoiada. O ponto D está localizado à esquerda da força de 5
kN.


Nota: 10.0

A ND=9 kN;VD=0,75 kN; MD=6,55 kN.m;

B ND=0 kN;VD=1,25 kN; MD=7,15 kN.m;

C ND=0 kN;VD=1,75 kN; MD=9,75 kN.m;
Você acertou!



D ND=9 kN;VD=1,85 kN; MD=11,85 kN.m;

Questão 6/10 - Princípios de Mecânica e Resistência dos Materiais



Nota: 10.0

A

Você acertou!



B


C


D


Questão 7/10 - Princípios de Mecânica e Resistência dos Materiais
Para o estudo e projeto de estruturas sob a óptica da Resistência dos Materiais,
é necessário que os engenheiros compreendam e dominem os conceitos de
deformação. Sobre deformações em corpos, é INCORRETO afirmar:
Nota: 10.0

A A deformação é o conceito que relaciona a força aplicada a um corpo com a mudança de tamanho e formato do mesmo;

B A deformação normal de um corpo pode assumir valores positivos e negativos;

C A deformação por cisalhamento e a deformação normal não ocorrem ao mesmo tempo nos corpos;
Você acertou!
SOLUÇÃO
Questão conceitual. Os efeitos das deformações normal e por cisalhamento ocorrem simultaneamente durante a deformação. Ver
Hibbeler – Resistência dos Materiais, página 49.

D A maioria dos projetos de engenharia envolve aplicações para as quais são permitidas somente pequenas deformações;

Questão 8/10 - Princípios de Mecânica e Resistência dos Materiais



Nota: 10.0

A P = 15,8 kN

B P = 11,3 kN
Você acertou!
Aula 5, tema 3


C P = 176,7 kN

D P = 200,7 kN

Questão 9/10 - Princípios de Mecânica e Resistência dos Materiais
O diâmetro da parte central do balão de borracha é d=90 mm. Se a pressão do ar
em seu interior provocar o aumento do diâmetro do balão até d=130 mm,
determine a deformação normal média da borracha.


Analise as alternativas abaixo e assinale a correta.




Nota: 10.0

A "a" é a alternativa correta.
Você acertou!


B "b" é a alternativa correta.

C "c" é a alternativa correta.

D "d" é a alternativa correta.

E "e" é a alternativa correta.

Questão 10/10 - Princípios de Mecânica e Resistência dos Materiais
A alavanca de controle é usada em um cortador de grama de empurrar. Determine a
tensão de flexão máxima na seção a-a da alavanca se uma força de 100 N for
aplicada ao cabo. A alavanca é suportada por um pino em A e um cabo em B. A seção
a-a é quadrada, 6 mm por 6 mm.


Nota: 10.0

A


B


C


D

Você acertou!
aula 6, tema 4
