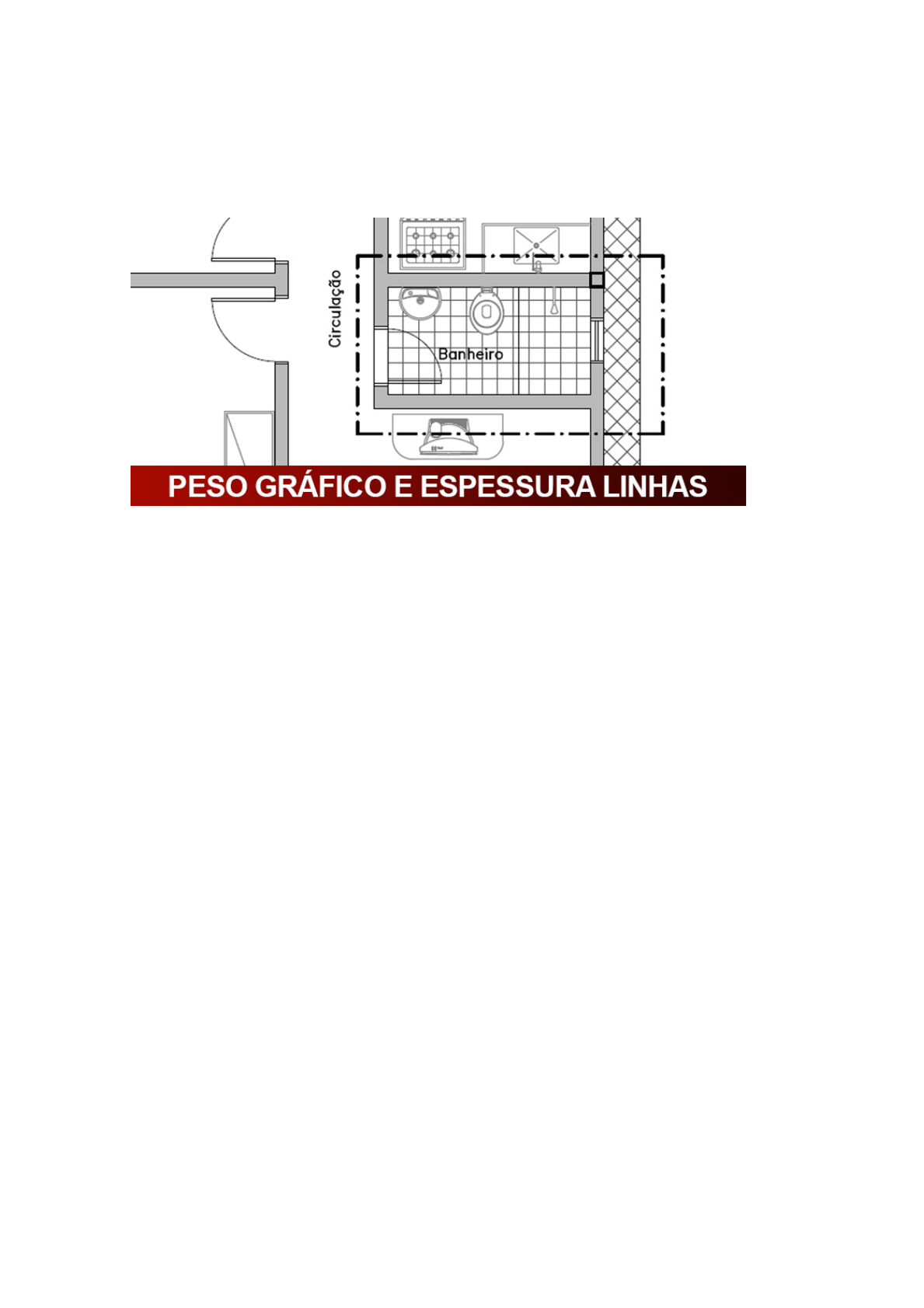

Peso gráfico, espessura de linhas e impressão!
Seu desenho não tem peso gráfico quando você
imprime? Ou seu desenho sai todo colorido na
impressão? Hoje vamos aprender a configurar um
estilo de impressão no AutoCAD!
Peso gráfico, espessura das linhas, configuração das penas. Temos vários nomes e
vários problemas nesta etapa da impressão do nosso projeto. Mas antes vamos enten-
der todos estes termos técnicos.
PESO GRÁFICO
Peso gráfico é a diferença de espessura que uma linha tem em relação à outra. Estas
espessuras não são determinadas aleatoriamente e sim em função do que a linha irá
representar.
Em uma planta baixa temos situações em que as linhas devem ser representadas em
espessuras diferentes, por exemplo, linhas de parede devem ser representadas com
maior espessura enquanto linhas de piso devem ser representadas com uma menor
espessura.
PENAS
Porque alguns profissionais se referem ao peso gráfico como “configuras as penas”?
Antes de trabalharmos com programas como AutoCAD para a elaboração de projetos
os desenhos eram feitos a mão diretamente na folha.
No processo de finalização do desenho era utilizado nanquim e bico de pena. Para
cada espessura de linha um bico de pena diferente. Nem é preciso dizer que exigia
uma habilidade incrível!
IMPRESSÃO NO AUTOCAD
Você já deve ter reparado que os desenhos no AutoCAD são sempre multicoloridos.
Mas você sabe por quê?
No processo de impressão precisamos que o desenho tenha peso gráfico para que o
profissional que for ler o desenho consiga interpretar as informações corretamente.
Porém precisamos que o AutoCAD “entenda” que determinadas linhas tem espessuras
variando entre linhas finas e grossas. Como faço isso?
Temos algumas maneiras, hoje vamos aprender a trabalhar com um estilo de impres-
são dependente de cores.
USANDO AS CORES NO DESENHO
Para um estilo de impressão por cores funcione, você deve desenvolver seu projeto
com as cores de maneira organizada. Abaixo vou mostrar a maneira que eu trabalho e
na sequência vamos configurar um estilo de impressão adequado.
Na planta que servirá de modelo temos as seguintes cores e aplicações:
Estas cores são as seis primeiras cores da paleta de cores do AutoCAD e para cada uma
vamos atribuir um peso gráfico diferente (espessura diferente).
ESTILO DE IMPRESSÃO POR CORES
Indo em Page Setup, vamos configurar o estilo de impressão diretamente no Layout.
Clique em Page Setup Manager > Modify e vamos diretamente para a janela
Page Setup.
Caso não saiba configurar um layout, tenho outra publicação mostrando o passo a
passo, é só clicar no link abaixo:
CONFIGURANDO UM LAYOUT NO AUTOCAD!
Voltando ao peso gráfico, agora você está na janela Page Setup. Na parte superior
temos o campo Plot Style Table (pen assignments).
Na caixa de opções temos alguns estilos pré-configurados pelo AutoCAD, porém o
ideal é criarmos nosso próprio estilo de impressão.Vamos a última opção New.
Chegamos assim na janela Add Color-Dependent Plot Style Table – Begin.
Serão apenas quatro etapas. Como vamos criar um estilo de impressão novo vamos
selecionar a opção Start from scratch. (Create a new plot style table from
scratch).
Clique em avançar. chegamos na etapa File name. Aqui você escolhe o nome do
estilo (sugiro colocar seu próprio nome). Lembrando que você pode criar quantos esti-
los você quiser.
Chegamos na parte mais importante. Antes de concluir, clique no botão Plot Style
Table Editor.
PLOT STYLE TABLE EDITOR
Nesta janela nós configuramos como as cores serão impressas. No painel da esquerda
estão todas as cores do AutoCAD. São um total de 255 cores. No arquivo modelo utili-
zei apenas sete cores. Quanto mais cores utilizar no desenho, mais cores terá que con-
figurar.
Selecione a cor vermelho (Color 1). No painel Properties no botão Color seleci-
one a opção Black. No campo Lineweight selecione a espessura 0.1000mm.
Com isso acabamos de determinar que todos objetos do desenho que estiverem com a
cor vermelho (Color1) serão impressos em preto com espessura de 0.1mm.
Vamos repetir o processo com as cores conforme quadro abaixo:
Após a configuração acima clique em Save & Close e depois em concluir.
Não podemos nos esquecer de conferir se no campo Plot Style Table (pens assig-
nments) está com o nome que criamos para o estilo de impressão.
PLOT STYLES – .CTB
Esta configuração que acabamos de fazer na verdade é um arquivo com extensão
.CTB. Resumindo, esta configuração esta salva no seu AutoCAD e não no seu arquivo.
Como assim???
Para os arquivos que você imprimir em seu computador você poderá utilizar seu Estilo
de Impressão sem problemas. Porém, se você utilizar outro computador precisará
levar este arquivo junto. Mas onde este arquivo esta?
MANAGE PLOT STYLE
Nesta pasta estão todos arquivos de impressão do AutoCAD. Para acessar esta pasta
basta ir em Iniciar > Print > Manage Plot Style. Nesta pasta estão todos os esti-
los de impressão. Tanto os já existentes como os que você criar.
Caso o processo seja o inverso, você receba um projeto e junto um arquivo .CTB, este
arquivo deve ser colocado nesta pasta.
Bom, sei que é muita informação mas faça com calma, leia com atenção que sairá tudo
certo!
