4

2. CONCEPÇÃO ESTRUTURAL
2.1 Definição
Ao longo do tempo a complexidade das construções aumentou
demasiadamente, sendo assim as estruturas referentes a estas construções
necessitam utilizar diferentes tipos de peças estruturais, para que adequadamente
combinadas possam formar um conjunto resistente. Sendo assim a concepção
estrutural de um edifício baseia-se em estabelecer um arranjo adequado dos vários

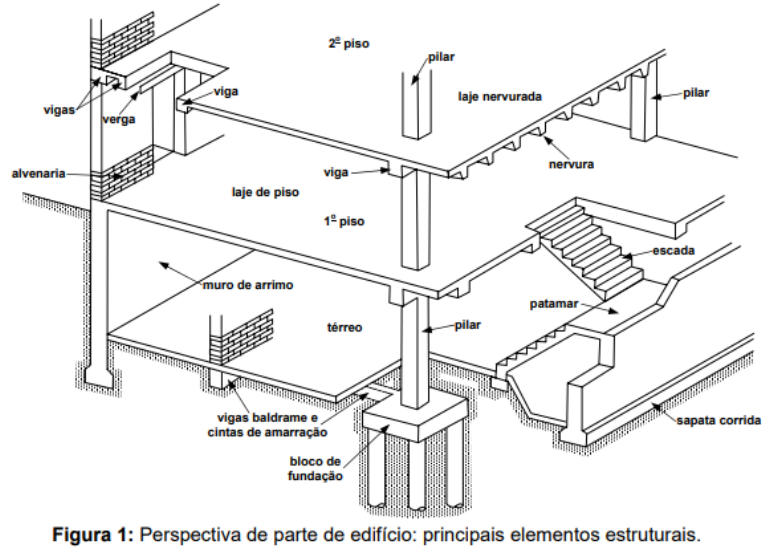

elementos estruturais do edifício (figura 1), tendo como objetivo assegurar que o
mesmo possa suprir as finalidades para o qual foi projetado.


Fonte: http://coral.ufsm.br/decc/ECC1008/Downloads/Concep_Estrut_2007.pdf

De acordo com Alva (2007), um arranjo estrutural adequado consiste em
atender, simultaneamente, os aspectos de segurança, economia (custo), durabilidade
e os relativos ao projeto arquitetônico (estética e funcionalidade). Em particular, a
estrutura deve garantir a segurança contra os Estados Limites, nos quais a construção
deixa de cumprir suas finalidades.
Para se conceber uma estrutura deve-se pensar primeiramente em qual será a
finalidade da edificação e se atentar as condições impostas pela parte arquitetônica.
Logo, o projeto arquitetônico representa a base para a elaboração do projeto
5

estrutural, sendo a partir deste poder-se antecipar o posicionamento dos elementos,
respeitando a distribuição de diferentes ambientes em diversos pavimentos. Sendo
também que a estrutura deve apresentar coerência com relação as características do
solo no qual ela irá se apoiar.

2.2 Passos para conceber uma estrutura
A elaboração de um projeto estrutural deve ser sempre feita de modo
adequado, independentemente se for de pequeno, médio ou grande porte. Sendo o
engenheiro de estruturas responsável por esta parte, precisando dispor assim de um
vasto acervo de informação para um estudo preliminar antes de iniciar seu trabalho.
A partir deste estudo pode-se determinar uma lista com as principais informações para
se conceber um projeto estrutural.

2.2.1 Dados Iniciais
A concepção estrutural deve se fundamentar principalmente pela finalidade da
edificação e atender, quando possível, as condições dadas pela parte arquitetônica.
Primeiramente se faz necessário que o engenheiro estrutural tenha em mãos o
projeto arquitetônico da obra, tendo-se como preferência que o projeto seja de estudo
preliminar ou o projeto básico que ainda não tenha sido aprovado pela prefeitura,
sendo que deste modo é possível fazer um pré-lançamento da estrutura e fazer assim
pequenas alterações na arquitetura que impactam na solução estrutural, sendo tanto
no quesito desempenho quanto em economia. Sendo que quanto mais oportunidade
de se poder alterar a arquitetura, melhor será um projeto estrutural.
O projeto estrutural deve estar em concordância com os demais projetos, tais
como: de instalações elétricas, hidráulicas, telefonia, segurança, som, televisão, ar
condicionado, computador e outros, permitindo assim a compatibilidade e qualidade
de todos os sistemas. Devendo-se levar em consideração que a maioria das
construções possuem mais de um pavimento, podendo ser constituídas pelos
seguintes pavimentos: subsolo, térreo, tipo, cobertura e casa de máquinas, além dos
reservatórios inferiores e superiores.
Sendo assim, pode-se existir o pavimento-tipo, que é quando mais de um
pavimento se repete, geralmente feito em edifícios, logo inicia-se a concepção pela
6

estruturação desse pavimento. Caso não haja pavimentos repetidos, deve-se começar
a parte da estruturação dos andares superiores, seguindo na direção dos inferiores.
Sendo que a definição da forma estrutural parte da localização dos pilares e segue
com o posicionamento das vigas e das lajes, nessa ordem.

2.2.2 Sistemas Estruturais
Atualmente possuímos inúmeros tipos de sistemas estruturais utilizados.
Porém as lajes maciças são as mais usuais em edifícios, pela facilidade de poder ser
moldada tanto no local ou ser pré-fabricada, sendo que em grandes vãos o mais
indicado seria a aplicação de protenção para a melhoria do desempenho da estrutura.
As lajes sem vigas também seria outra alternativa, elas são apoiadas
diretamente sobre os pilares, que são denominadas lajes-cogumelo, e lajes planas ou
lisas, respectivamente.
Para escolher um sistema estrutural depende-se de fatores técnicos e
econômicos, sendo eles: disponibilidade de materiais, capacidade do meio técnico
para desenvolver o projeto e para executar a obra, mão-de-obra e equipamentos
necessários para a execução. Sendo que nos casos de edifícios residenciais e
comerciais, a escolha do tipo de estrutura é feita a partir de fatores econômicos, pois
as condições técnicas para projeto e construção são de conhecimento da Engenharia
de Estruturas e de Construção.

2.2.3 Caminho das Ações
A concepção estrutural de um edifício deve ser feita de um jeito que ele seja
capaz de resistir não só às ações verticais, mas também às ações horizontais que
consequentemente possam provocar efeitos significativos ao longo da vida útil da
construção. Sendo que ações verticais são constituídas pelo peso próprio dos
elementos estruturais, pesos de revestimentos e de paredes, além de algumas ações
permanentes, ações variáveis decorrentes da utilização, e outras ações específicas.
Logo, as ações horizontais, são basicamente a ação do vento e do empuxo em
subsolos.
O caminho relacionado as ações verticais possuem início nas lajes de
cobertura, que conseguem suportam seus pesos próprios e outras ações
permanentes e variáveis de uso, incluindo então peso de paredes que se apoiem
7

diretamente sobre elas. Sendo assim, as lajes transmitem as ações verticais para as
vigas, através das reações de apoio.
Depois das lajes temos as vigas, que suportam tanto as ações provenientes
das lajes quando seu peso próprio e peso de paredes, como também ações de outros
elementos que podem se apoiar nela, tendo como exemplo as reações de apoio de
outras vigas. Geralmente as vigas trabalham à flexão e ao cisalhamento, transmitindo
assim as ações para os elementos que estão na vertical, como pilares e paredes
estruturais.
Logo após as vigas temos os pilares e as paredes estruturais que recebem as
reações das vigas que se apoiam nelas, sendo que em conjunto com o peso próprio
desses elementos verticais, são transmitidas para os andares inferiores e no final para
o solo, por meio dos respectivos elementos da fundação.
Com isso temos que as ações horizontais também devem ser igualmente
absorvidas pela estrutura e transferidas para o solo. Sendo o caso do vento, tendo o
percurso dessas ações o início nas paredes externas do edifício, onde ele atua. Esta
ação é resistida por elementos verticais de grande rigidez, tais como pórticos, paredes
estruturais e núcleos, que formam a estrutura de contraventamento. Os pilares de
menor rigidez não contribuem muito na resistência a estas ações laterais e costumam
ser ignorados quando se faz a análise da estabilidade global da estrutura.

2.2.4 Posição dos Pilares
Ao se iniciar a localização dos pilares recomenda-se que se inicie pelos cantos
das paredes e depois pelas áreas que sejam mais comuns a todos os pavimentos,
que serão os locais que irão dispor de mais cargas, como área de elevadores e de
escadas, e também onde se localizam as coberturas, as casas de máquinas e o
reservatório superior. Após isso posicionam-se os pilares de extremidades e os
internos, sempre procurando embuti-los nas paredes e respeitando o projeto
arquitetônico. Sendo sempre que possível, é de extrema importância dispor os pilares
alinhados, com o objetivo de formar pórticos com as vigas. Quando formados, os
pórticos contribuem significativamente na estabilidade global do edifício.
Os pilares são usualmente dispostos de modo que possam resultar distancias
entre seus eixos de 4 m a 6 m. Sendoque distancias muito grandes entre pilares
causam vigas com dimensões incompatíveis e trazem custos mais elevados à
8

construção, pois maiores seções transversais de pilares acarretam maiores taxas de
armadura e maior dificuldade nas montagens da armação e das formas. Contudo,
pilares que ficam muito próximos produzem interferência nos elementos de fundação
e consumo elevado de mão-de-obra, afetando assim os custos de modo desfavorável.
Tendo em vista que se deve adotar sempre que possível o valor de 19cm no
mínimo para a menor dimensão do pilar e sempre escolher a direção da maior
dimensão garantindo a adequada rigidez à estrutura, em ambas direções. Sendo que
quando se tem pavimento-tipo deve-se posicionar os pilares de modo a verificar suas
interferências nos demais pavimentos da edificação.
Quando se possui a impossibilidade de fazer a compatibilização da distribuição
dos pilares entre os diversos pavimentos, pode ser que haja a necessidade de um
pavimento de transição. Sendo que nesta situação a prumada do pilar é alterada,
empregando-se uma viga de transição, que tem por objetivo receber a carga do pilar
superior e a transferir para o pilar inferior, sendo assim a sua nova posição.

2.2.5 Posições de Vigas e Lajes
O posicionamento das vigas e lajes são o próximo passo da estruturação nos
pavimentos. Temos que as vigas, além de ligarem os pilares formando pórticos,
podem também ser necessárias para dividir um painel de laje com grandes dimensões
ou para suportar uma parede divisória evitando que ela se apoie diretamente sobre a
laje.
Por questões estéticas é comum adotar larguras de vigas em função da largura
das alvenarias para que se tenha mais facilidades no acabamento e um melhor
aproveitamento dos espaços. Sendo assim as alturas das vigas ficam limitadas pela
necessidade de prever espaços livres para aberturas de portas e de janelas.
As disposições das vigas devem levar em consideração principalmente o valor
mais econômico para o menor vão das lajes, sendo para lajes maciças da ordem de
3,5 m a 5,0 m. Logo o posicionamento das lajes fica definido pelo arranjo das vigas.

2.2.6 Desenhos Preliminares de Formas
Após obter-se o arranjo dos elementos estruturais, seja possível fazer os
esboços de formas de todos os pavimentos, inclusive cobertura e caixa d’água, com
as dimensões baseadas no projeto arquitetônico.
9

Segundo Libânio M. Pinheiro, Cassiane D. Muzardo, Sandro P. Santos (2003),
as larguras das vigas são adotadas para atender condições de arquitetura ou
construtivas. Sempre que possível, devem estar embutidas na alvenaria e permitir a
passagem de tubulações. O cobrimento mínimo das faces das vigas em relação às
das paredes acabadas variam de 1,5cm a 2,5cm, em geral. Costuma-se adotar para
as vigas no máximo três pares de dimensões diferentes para as seções transversais.
O ideal é que todas elas tenham a mesma altura, para simplificar o cimbramento.
Sendo que em edifícios residenciais, é conveniente que as alturas das vigas não
ultrapassem 60cm, para não interferir nos vãos de portas e de janelas.
Com isso, tem-se que a numeração dos elementos (lajes, vigas e pilares) deve
ser feita da esquerda para a direita e de cima para baixo.
A numeração das lajes de inicia como: L1, L2, L3 etc., sendo que seus números
devem ser colocados próximos do centro delas. Em seguida são numeradas as vigas
como: V1, V2, V3 etc, sendo seus números colocados no meio do primeiro tramo.
Logo, no final são colocados os números dos pilares como: P1, P2, P3 etc.,
posicionados embaixo deles, na forma estrutural.
Concluindo, finalmente após a concepção estrutural obtém-se o anteprojeto de
todos os pavimentos, incluindo a cobertura e a caixa d’água, podendo assim
prosseguir com o pré-dimensionamento de lajes, vigas e pilares.


10

REFERÊNCIAS BIBLIOGRÁFICAS
ALVA, Gerson. Concepção estrutural de edifícios em concreto armado. Santa
Maria: Universidade Federal de Santa Maria, 2007.

Giongo, Samuel. Projeto estrutural de edifícios. São Carlos: Escola de engenharia
de São Carlos, 2007.

KOERICH, Rodrigo. Quais informações preciso para começar um projeto
estrutural? 2016. Disponível em:
<https://maisengenharia.altoqi.com.br/estrutural/quais-informacoes-preciso-dispor-
para-comecar-um-projeto-estrutural//>. Acesso em 01/09/2020.

Libânio M. Pinheiro, Cassiane D. Muzardo, Sandro P. Santos. ESTRUTURAS DE
CONCRETO – CAPÍTULO 4. 2003. São Paulo: USP – Departamento de Engenharia
de Estruturas.
