IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
58

6. POTENCIOMETRIA
Técnica: potenciométrica
Equipamento: potenciômetro ou peagâmetro
Determinação: pH, potencial elétrico (mV)

A química eletroanalítica compreende um grupo de métodos analíticos baseado
nas propriedades elétricas das soluções: corrente, resistência e diferença de potencial. Em
alguns casos as propriedades elétricas são medidas em função do tempo. As
características desses métodos são: baixos limites de detecção, possibilidade de
especiação química e instrumentação relativamente barata.
A Potenciometria é um dos métodos analíticos mais utilizados na determinação
de um constituinte da amostra, tanto pelo baixo custo quanto pela baixa complexidade. A
análise potenciométrica permite determinação de substâncias ácidas e básicas muito
fracas, além dos ácidos e bases mais fortes, o que torna o método amplamente utilizado.
A potenciometria, além de apresentar um baixo custo, dispõe de equipamentos
comerciais (eletrodos) com ótimo desempenho técnico e durabilidade, além da grande
variedade de medidores de íons e de pH, disponíveis no mercado.

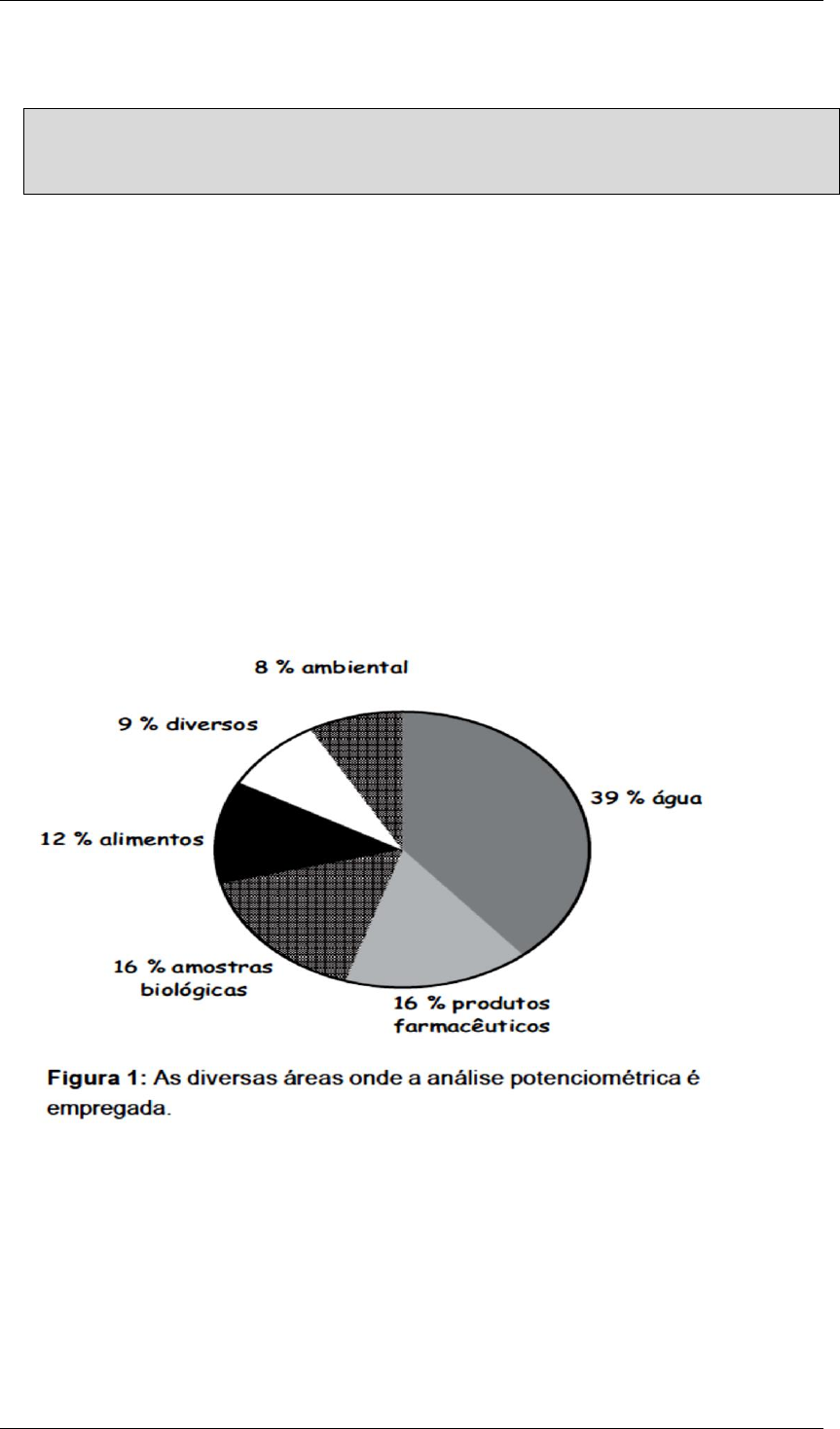

Devido à grande diversidade de eletrodos existente e à fácil incorporação em
sistemas de fluxo automático, a análise potenciométrica tem sido aplicada nas mais
diversas áreas, tais como controle químico de águas e alimentos, amostras biológicas
(sangue, soro, urina, saliva, etc), produtos farmacêuticos, assim como na área ambiental:



 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
59
6.1 Noções de eletroquímica:

Reações de oxidação-redução são aquelas em ocorrem transferência de elétrons
entre as espécies participantes, de modo que sempre existe pelo menos uma espécie
doando e outra recebendo elétrons. É o que ocorre quando uma barra de cobre metálico
fica recoberta de prata metálica ao ser imersa numa solução de íon Ag+ .


Essa mesma reação de oxidação-redução pode ser estudada em uma célula
eletroquímica, denominada célula galvânica, na qual o fluxo de elétrons percorre um
condutor, gerando uma diferença de potencial que pode ser utilizada para produzir
trabalho mecânico. Na figura a seguir tem-se uma célula eletroquímica envolvendo
eletrodos de cobre e prata mergulhados nas soluções de seus cátions.

Os componentes de uma célula eletroquímica são em geral: dois condutores
imersos em uma solução contendo eletrólitos (eletrodos); um condutor eletrônico externo
para permitir o fluxo de elétrons e um condutor iônico, a ponte salina, para evitar o contato
direto dos reagentes e permitir o fluxo de íons. A diferença de potencial é a medida da
tendência da reação ocorrer em direção ao equilíbrio.
Note-se que elétrons migram do eletrodo de cobre metálico para o eletrodo de
prata metálico. O íon Ag+2 se reduz a prata metálica e o cobre metálico se oxida a íon
cúprico. Uma ponte salina, contendo um sal como KCl e conectando os dois recipientes,
é necessária para garantir a eletro neutralidade das soluções que formas o sistema. Ela
contrabalança a deficiência de cargas positivas decorrentes do consumo de íons Ag+ no
recipiente da direita, liberando ali íons K+. No frasco da esquerda, a liberação de íons Cl-
contrabalança o excesso de cargas positivas, decorrentes da formação de íon Cu+2.
As espécies químicas envolvidas nesse sistema, estão representadas nas semi-
reações indicadas a seguir, ambas escritas por convenção como redução:

 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
60

Experimentalmente sabe-se que as reações que ocorrem são:

A reação completa é:


O cobre metálico doou 2 elétrons e se oxidou, dando origem ao íon Cu2+,
enquanto que o íon prata Ag+ recebeu 1 elétron por íon e se reduziu, produzindo prata
metálica. O cobre metálico atua, portanto como redutor, pois reduziu o íon prata, enquanto
que o íon prata é o oxidante. Essa reação que ocorre na pilha eletroquímica é espontânea,
sendo que os elétrons caminham do eletrodo de cobre para o eletrodo de prata. O eletrodo
onde ocorre a oxidação é chamado anodo enquanto que aquele em que ocorre a
redução é chamado catodo. No caso da célula eletroquímica exemplificada, esse as
concentrações das soluções de Ag+ e de Cu+2 for 1 mol L-1, a diferença de potencial
medida é E = 0,462 Volts.
Se no circuito externo for inserida uma fonte de potencial de 0,462 Volts em
oposição ao fluxo de elétrons a reação é paralisada. Se a diferença de potencial for
superior a 0,46 Volts o sentido da reação se inverte, ocorre então uma eletrólise e a célula
eletroquímica será denominada de célula eletrolítica. Na célula galvânica o trabalho
químico gera uma diferença de potencial, enquanto que na célula eletrolítica uma
diferença de potencial aplicada à mesma gera trabalho químico.
A representação esquemática da célula galvânica citada é:


Para qualquer célula:


Se o eletrodo de prata fosse substituído por outro de zinco ocorreria uma mudança
no processo, pois o zinco que passaria a atuar como doador de elétrons e o cobre como
receptor. Nota-se, portanto, que uma espécie atua como agente oxidante ou agente
redutor, dependendo de como se relaciona com a outra espécie envolvida no sistema.
As reações de oxidação-redução podem ser desmembradas em semi-reações,
referentes aos processos de oxidação e de redução. Assim, a célula eletroquímica é
composta de 2 reações de meia-cela e cada reação de meia-cela possui um potencial de
eletrodo, associado, medido em relação a um padrão de referência.


 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
61
6.2 Princípio do método potenciométrico:

Hoje em dia, praticamente não se encontra na indústria, ensino ou pesquisa, um
só laboratório que prescinda do medidor de pH. Isto se deve à excepcional importância
do controle da atividade do íon H+ em soluções. O processo comumente usado é a
medida com o eletrodo de membrana de vidro, que é altamente seletivo e tem boa
sensibilidade na detecção desse íon.
A potenciometria é uma técnica instrumental baseada no princípio que o
potencial eletroquímico estabelecido entre a solução amostra e o eletrodo pode estar
diretamente relacionado à concentração de uma espécie iônica.
O potenciômetro mede o potencial eletroquímico da solução e transforma em
concentração (de íons H+ = pH; de outros íons como Cl-, F-, K+ = concentração)

O que é potencial eletroquímico de uma solução?
Potencial eletroquímico, potencial de redução, potencial redox, potencial de
oxidação/redução, potencial de eletrodo é a espontaneidade ou a tendência de uma espécie
química adquirir elétrons e, desse modo, ser reduzido (sofrer redução). Cada espécie tem
seu potencial intrínseco de redução.

O que a Potenciometria tem a ver com os conceitos de eletroquímica
tratados anteriormente?
A Potenciometria (ou o método potenciométrico de análise) baseia-se na medida
do potencial de uma cela eletroquímica na ausência de corrente O potencial de um
eletrodo não pode ser definido isoladamente, devendo sempre estar associado a um outro
eletrodo numa célula galvânica.

Como é medido o potencial eletroquímico de uma solução?
Através de ELETRODOS sensíveis às variações de potencial, chamadoEletrodo
Indicador que é colocado junto a outro eletrodo de potencial constante (eletrodo de
referência). Esses eletrodos funcionam como cátodo (Indicador) e como ânodo
(Referência), de acordo com a convenção da IUPAC.


 Ânodo Cátodo
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
62














O potencial dessa célula será: Ecélula = Eindicador – Ereferência
Onde:
Ecélula = diferença de potencial da célula eletroquímica (leitura do potenciômetro).
Eindicador = potencial eletroquímico calculado (o que estamos procurando para calcular
a concentração do analito)
Ereferência = potencial eletroquímico de valor constante.

Como o potencial eletroquímico medido é convertido em concentração?
Isso se dá através da Equação de Nernst, um químico alemão que relacionou essas
duas variáveis quantitativamente: o potencial eletroquímico (ou potencial do eletrodo)
com a concentração da espécie química que está sofrendo redução no cátodo. A equação
de Nernst fornece uma relação simples entre o potencial de eletrodo e concentração de
espécies iônicas em solução, evidenciando a possibilidade de uso analítico das medidas
de potencial. Veja o exemplo abaixo:
Considerando-se a reação:

Figura 2. Uma célula para determinações potenciométricas
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
63
Onde:
Mn+ = espécie metálica oxidada
M0 = espécie metálica reduzida
ne´ = nºde elétrons envolvidos na reação
a = atividade iônica (semelhante à concentração)
Eº = potencial padrão do eletrodo (tabelado)
E = potencial do eletrodo (calculado)
0,0592 = nº derivado da constante de Faraday (96500 C), da constante dos gases (R =
8,316 J/mol), da temperatura (25ºC = 298 K) e da transformação de ln para log (ln =
2,3031.log)  (RT.ln/F)

Para que seja possível efetuar a medida de concentração, deve-se associar ao
eletrodo em que se mede efetivamente a concentração da espécie de interesse (Eletrodo
Indicador, que age como um cátodo) um outro eletrodo de potencial constante (Eletrodo
de Referencia, que age como um ânodo), e o potencial medido no potenciômetro (ddp ou
Ecélula):
Epotenciômetro = Eindicador – Ereferência
EXEMPLO:
Suponha-se que um fio de prata está imerso em uma solução de íons prata, cuja,
atividade ou concentração deseja-se avaliar e que este eletrodo de prata esteja ligado a
outro eletrodo de potencial constante 0,246 V (Eletrodo de referência).
Verifica-se experimentalmente que, nessa situação o eletrodo de prata é o
eletrodo positivo, para onde se dirige o fluxo de elétrons, ou seja o catodo, e o eletrodo
de referência é o ânodo. Assim, sendo a medida do potencial da célula 0,400 V (Ecélula),
tem-se que o potencial do eletrodo cátodo (EAg) é:

Calculando a concentração da espécie química (Ag+) pela Equação de Nernst:

 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
64
 Na verdade esse procedimento se aplica a determinações potenciométricas de
concentrações de espécies químicas, que não seja o hidrogênio (pH), em eletrodos
indicadores seletivos a essas espécies.
Portanto, o problema essencial da potenciometria é a determinação da
concentração de uma espécie iônica através da medida do potencial. A base teórica para
a relação entre potencial e concentração é a equação de Nernst. Através dessa equação,
com algumas modificações, calcula-se a concentração.

6.3 Instrumentação analítica:

O equipamento empregado nos métodos potenciométricos é simples e barato e
inclui um eletrodo de referência, um eletrodo indicador e um dispositivo de medida do
potencial (potenciômetro).


Eletrodo – É um dispositivo que se destina à medição da concentração de uma
espécie química (íons H+ por exemplo) por meio de uma ou mais propriedade elétrica (a
voltagem ou ddp – diferença de potencial). Essa propriedade elétrica é depois convertida
em uma leitura de pH ou concentração do íon de interesse.

O eletrodo mais comum que se toma como referência para tabular os potenciais
de eletrodo é o par H+(1M)/H2 (1 atm), que se denomina eletrodo de referência ou normal
de hidrogênio, o qual possui valor de potencial = 0 Volt. Um eletrodo de referência é uma
meia-célula que tem um potencial de eletrodo conhecido, que permanece constante sob
temperatura constante, independente da composição da solução do analito.
O eletrodo cujo potencial é dependente da concentração do íon a ser
determinado é chamado de eletrodo indicador. Se for o caso de determinar o pH, o íon
indicador é o H+ e o eletrodo chama-se eletrodo indicador de pH. Se o íon for outro, o Cl-
por exemplo, o eletrodo chama-se eletrodo indicador de íons Cl-, ou eletrodo seletivo para
Cl-
Figura 3. Potenciômetro digital de bancada
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
65
O terceiro componente de uma célula potenciométrica é uma ponte salina que
previne os componentes da solução do analito de se misturarem com aqueles do eletrodo
de referência. O cloreto de potássio é um eletrólito praticamente ideal para a ponte salina
porque as mobilidades do íon K+ e do íon Cl+ são quase idênticas.


6.3.1 Eletrodos de Referência:

O objetivo de uma medição potenciométrica é obter informações sobre a
composição de uma solução mediante ao potencial que aparece entre dois eletrodos. Esses
eletrodos são chamados Eletrodo Indicador e Eletrodo de Referencia.
Para obter medições analíticas válidas em potenciometria, um dos eletrodos
deverá ser de potencial constante e não pode haver mudanças entre um e outro
experimento. O eletrodo que satisfaz esta condição é o eletrodo de referência. Em razão
da estabilidade do eletrodo de referência, qualquer mudança no potencial do sistema será
ocasionada pela contribuição do outro eletrodo, chamado eletrodo indicador ou de
trabalho. O potencial registrado é na realidade a soma de todos os potenciais individuais,
com seu sinal correspondente, produzido pelos eletrodos indicador e referência.

Eletrodo de Referência: Eletrodo com potencial constante, isto é, o seu potencial é
função de uma espécie cuja concentração permanece inalterada durante toda a
determinação.

Para que um eletrodo seja empregado como eletrodo de referência deve apresentar
as seguintes características:
- Invariabilidade do potencial durante o processo;
- Rápido ajustamento a um determinado e exato potencial;
- O potencial do eletrodo deve responder prontamente a uma variação de
temperatura, mas assim que a temperatura inicial é restabelecida, o seu
potencial deve voltar ao valor inicial;
A necessidade de contar com o eletrodo de referência, além do eletrodo indicador,
deve-se à impossibilidade de medir diretamente o potencial do eletrodo indicador.
O Eletrodo de referência em medidas potenciométricas é sempre tratado como um
ânodo. O Eletrodo de Referência Ideal apresenta reação reversível, obedece a equação de
Nernst, tem potencial constante com o tempo, exibe pouca histerese à variação de
temperatura e retorna o potencial após ser sujeito a pequenos valores de corrente.

Tipos de eletrodos de referência maisutilizados:
- Eletrodo de calomelano
- Eletrodo de prata/cloreto de prata


 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
66


Potencial padrão de eletrodos de Referência:


6.3.2 Eletrodo Indicador:

Eletrodo sensível à espécie a ser determinada, isto é, o seu potencial será função
da concentração dessa espécie. É o eletrodo, portanto, onde efetivamente se determina
espécie química de interesse.
Para que um eletrodo seja empregado como eletrodo indicador deve apresentar as
seguintes características:
- Grande sensibilidade à espécie a ser determinada;
- Alto grau de reprodutibilidade;
- Resposta rápida à variação de concentração da espécie em determinação.

Um eletrodo indicador ideal responde de forma rápida e reprodutível a variações
na concentração de um analito. Embora nenhum eletrodo indicador seja absolutamente
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
67
específico em sua resposta, alguns disponíveis nos dias atuais são extraordinariamente
seletivos. Os eletrodos indicadores são dos tipos: metálicos e de membrana.
Nos eletrodos indicadores de metal (baseados em sistema de oxidação- redução),
se desenvolve-se um potencial determinado por uma semi-reação de oxidação-redução na
superfície do eletrodo.
Nos eletrodos indicadores de membrana, o potencial é determinado por diferença
de concentração entre os dois lados de uma membrana especial. Veja mais diferenças
entre esses eletrodos abaixo:
- Eletrodos Indicadores Metálicos: É conveniente classificar os eletrodos indicadores
metálicos como eletrodos do primeiro tipo, eletrodos do segundo tipo ou eletrodos redox
inertes.
- Eletrodos de Membrana: Por muitos anos, o método mais
conveniente para determinar o pH tem envolvido medidas do
potencial que se desenvolve através de uma fina membrana de
vidro que separa duas soluções com diferentes concentrações do
íon hidrogênio. Os eletrodos de membrana são os mais
comuns. Este eletrodo desenvolve potencial através de uma
membrana que se interpõe entre a sua solução interna e a solução
que se quer medir. Essa membrana é seletiva ao íon que se quer
medir e idealmente possui a capacidade de ter uma interação físico-química com a espécie
iônica de interesse e com nenhuma outra.
Têm sido desenvolvidos eletrodos de membrana de
vidro que permitem medidas potenciométricas diretas de
espécies monovalentes, como Na+, K+, NH4
+, Rb+, Cs+, Li+
e Ag+. Eletrodos de membrana têm sido desenvolvidos para
as medidas potenciométricas diretas de inúmeros cátions
polivalentes (Ca2+, Mg2+, Cd2+, Pb2+, Cu2+) assim como para
certos ânions (Cl-, NO3
-, CN-, I-, Br-).



O eletrodo de membrana mais comum é o eletrodo de vidro, utilizado para
medidas do pH. Por muitos anos, o método mais conveniente para determinar o pH tem
envolvido medidas do potencial que se desenvolve através de uma fina membrana de
vidro que separa duas soluções com diferentes concentrações do íon hidrogênio.
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
68


Como se mede o pH de uma solução?
O medidor de pH mede a diferença de potencial entre o lado interno do eletrodo
de pH e o lado externo – amostra. Portanto, a medida de pH é efetuada com base na
medida da diferença de potencial através de uma membrana de vidro que separa a solução
desconhecida de uma solução de referência cuja [H+] é conhecida:








O eletrodo de pH é sensível aos íons hidrogênio, fabricado em vidro cuja
composição é um fator muito importante, pois deve ser permeável aos íons H+ da solução
amostra e solução padrão interna do eletrodo.
Observe-se que para medir a diferença de potencial que ocorre na membrana é
necessário se dispor de um eletrodo interno denominado eletrodo de referência interno,
que no exemplo é um eletrodo Ag/AgCl. Por isso, podemos dizer que o eletrodo de pH
tem um eletrodo de referência interna (Ag/AgCl) submerso num tampão com sais de Cl-
(pH=7), com uma membrana de vidro.
Na rotina da determinação do pH em soluções aquosas, se emprega geralmente
um eletrodo de vidro combinado, onde eletrodo indicador e eletrodo de referência são
montados em uma mesma estrutura. O esquema de célula é:

 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
69
Neste exemplo, a célula tem-se um eletrodo de Ag/AgCl como eletrodo de referência
interno e um eletrodo de referência externo de calomelano. Para trabalhos de precisão
recomenda-se a utilização de eletrodos de vidro simples, separados do eletrodo de
referência externo.

Como funciona o eletrodo combinado de pH?
Por difusão iônica  passagem de íons de uma solução para outra através do
eletrodo de vidro.
A difusão de íons H+ ocorre porque o eletrodo é feito de um vidro poroso, sensível
à passagem dos íons H+ entre as soluções padrão (interna do eletrodo, de concentração
conhecida de H+) e a solução amostra (com concentração de H+ desconhecida). Ele age
como um voltímetro e converte o potencial elétrico medido (mV) em pH.
Veja abaixo como ocorre a difusão dos íons H+ entre o eletrodo e a solução
amostra:
















O eletrodo indicador de pH é composto por uma fina membrana de vidro
sensível ao pH selada na ponta de um tubo de vidro ou de plástico. Um pequeno volume
de ácido clorídrico diluído saturado com cloreto de prata está contido dentro do tubo. (Em
alguns eletrodos a solução interna é um tampão contendo o íon cloreto.)
Nessa solução, um fio de prata forma um eletrodo de referência de prata/cloreto
de prata, que está conectado a um dos terminais do dispositivo de medida de potencial. É
a membrana fina do bulbo de vidro na ponta do eletrodo que responde ao pH.
No caso do eletrodo de vidro, a concentração de prótons do lado de dentro da
membrana é constante e a concentração do lado de fora é determinada pela concentração,
Imagine 2 soluções de HCl
separadas por uma membrana
permeável
Concentração tende a ser a
mesma dos 2 lados
Membrana permeável somente
para íons H+ (eletrodo de
vidro)
O movimento de íons cria um potencial
(ddp) que impede a continuidade desse
movimento
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
70
ou atividade, dos prótons presentes na solução. Essa diferença de concentração produz a
diferença de potencial que medimos com um pHmetro.




Do que é feita a membrana de vidro do eletrodo?
O vidro Corning 015, que tem sido amplamente utilizado em membranas, consiste
em aproximadamente 22% de Na2O, 6% de CaO e 72% de SiO2. Essa membrana
apresenta uma excelente especificidade perante os íons hidrogênio até um pH de cerca de
9. Sob valores mais elevados de pH, entretanto, o vidro se torna de alguma forma sensível
ao sódio assim como a outros cátions monovalentes.
As duas superfícies da membrana de vidro precisam ser hidratadas antes de ela
funcionar como um eletrodo de pH. Os vidros não higroscópicos não mostram
sensibilidade ao pH. Mesmo vidros higroscópicos perdem sua sensibilidade aopH após
a desidratação pelo armazenamento em um dessecador. Entretanto, o efeito é reversível e
a resposta de um eletrodo de vidro pode ser restaurada quando mergulhado em água. A
hidratação de uma membrana sensível ao pH envolve uma reação de troca iônica entre os
cátions monovalentes presentes na interface da matriz de vidro e prótons da solução.

6.3.3 O peagâmetro / potenciômetro:

O peagâmetro - ou mais apropriadamente o medidor de pH - lê a concentração
de íons hidrogênio em unidades de pH. O aparelho consiste de um eletrodo de vidro e
uma escala de leitura. O eletrodo é feito de um vidro muito fino, que estabelece e mede a
diferença de potencial entre a solução a ser medida, e a solução interna do eletrodo, que
serve de referência. O potencial elétrico é então convertido para uma escala de valores de
pH, que são os valores apresentados na escala de leitura.
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
71


A resposta do peagâmetro é diretamente relacionada à concentração de íons
hidrogênio, o que significa que um gráfico do tipo pH x [concentração] será linear, e a
equação que descreverá tal gráfico será a de uma reta.
Na prática, essa condição "constante" depende da temperatura do ambiente em
que se faz a medida, e da condição física do eletrodo. Dessa forma, o peagâmetro - ou o
eletrodo - deve ser recalibrado constantemente. Se o seu uso for contínuo, o ideal é que o
eletrodo seja recalibrado a cada duas horas.
O eletrodo de vidro é preparado para leituras quando imerso em um banho de água
por várias horas. Se ele estiver desidratado (seco) ele não irá funcionar de acordo. Sempre
que o eletrodo tiver sido utilizado para medir soluções ricas em íons sódio, ele terá de ser
deixado em um banho levemente ácido por algumas horas.
O eletrodo deve ser lavado cuidadosamente com água destilada ANTES e
DEPOIS de cada medida feita. As soluções de lavagem devem ser descartadas.
Os peagâmetros modernos são instrumentos digitais e são capazes de atingir
precisão da ordem de 0,001 a 0,005 unidades de pH. Raramente se torna possível medir-
se o pH com um grau de exatidão comparável.

6.4 Calibração:
Nos pH-metros emprega-se uma escala em unidades de pH estabelecida segundo
a equação de Nernst que é calibrada antes das medidas das amostras. Emprega-se para
tanto como padrão uma solução tampão na qual a atividade de íons H+ é conhecida, 10-7
mol L-1, por exemplo, e através de um controle converte- se a medida de potencial em
milivolts para 7,00. Nos equipamentos modernos, executa-se uma segunda calibração
com outra solução tampão, 10-4 mol L-1 H+ por exemplo, acertando-se na escala do
aparelho o valor de pH 4,00.
Desta forma, podemos dizer que existem duas técnicas comuns de calibragem do
eletrodo de um peagâmetro: a calibração "um ponto" e a "dois pontos".
pH-metro
ESC
eletrodo
de vidro
agitador
magnético
fio de
prata
HCl O,1 M
saturado c/
AgCl
solução de pH
desconhecido
Fina membrana de vidro
(responsável pela resposta ao pH)
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
72

 CALIBRAÇÃO A UM PONTO: se faz colocando-se o eletrodo em uma solução
tampão a pH = 7, e então, ajustando-se a escala de leitura do equipamento para
que ela leia exatamente o valor = 7. O procedimento experimental deve seguir
algumas etapas básicas:
 1. Lave o eletrodo com água destilada, utilizando uma pisseta; descarte a água
de lavagem, que foi coletada em um béquer, ou outro container apropriado. Repita a
operação algumas vezes.
 2. Coloque o eletrodo em uma solução tampão de pH = 7,00
 3. Aguarde até o aparelho estabilizar a leitura, e então ajuste a escala até que ela
leia exatamente 7,00.
 4. Retire o eletrodo da solução tampão, e lave-o cuidadosamente com água
destilada, novamente utilizando a pisseta e descartando o produto da lavagem.
 5. Retorne o eletrodo para a solução tampão de pH = 7,00. A escala do aparelho
deve ler o valor 7,00; caso contrário, recalibre o equipamento, começando pela etapa 1.

 CALIBRAÇÃO A DOIS PONTOS: essa forma de se calibrar o peagâmetro é
muito mais efetiva que a anterior, pois ajusta o medidor a dois diferentes valores
de pH, de formas que a escala terá sido ajustada para dar respostas mais acuradas
ao longo de pelo menos dois pontos da equação linear pH x [H+]. O segundo
ponto de calibração é sempre escolhido de acordo com o tipo de solução que se
deseja analisar - ácida, ou básica.
Quando se deseja medir uma solução ácida (pH < 7), uma solução tampão de pH
= 4 é tipicamente utilizado. Em medidas de pH de soluções básicas, geralmente emprega-
se uma solução tampão de pH = 10 para a segunda calibração. O procedimento para se
efetuar a calibração tipo "dois pontos" é a mesma da calibração "um ponto", porém
acrescida do segundo ajuste, exatamente aquele que se fará à partir da calibração do
aparelho utilizando-se a segunda solução tampão:

 1. Lave o eletrodo com água destilada.
 2. Coloque o eletrodo no tampão de pH = 7,00.
 3. Aguarde o peagâmetro estabilizar-se. Ajuste então a escala para o valor 7,00.
 4. Remova o eletrodo do tampão. Lave-o criteriosamente com água destilada.
 5. Coloque o eletrodo na solução tampão de pH = 4,00 (ou pH = 10 se
analisando uma solução básica).
 6. Aguarde o aparelho estabilizar. Quando isso ocorrer, ajuste a escala para que
ela leia o valor do tampão que está sendo utilizado.
 7. Retire o eletrodo do tampão, lave-o criteriosamente com água destilada.
 8. Retorne o eletrodo para o tampão de pH = 7,00. Caso a escala do aparelho
não leia exatamente 7,00 após a estabilização do equipamento, faça uma re-calibração,
começando pela etapa 1, utilizando os dois tampões.
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
73
6.5 Erros que Afetam as Medidas de pH:
1. O erro alcalino. O eletrodo de vidro comum torna-se de alguma forma sensível a íons
de metais alcalinos e fornece leituras mais baixas em valores de pH superiores a 9.
2. O erro ácido. Valores registrados pelo eletrodo de vidro tendem a ser mais elevados
quando o pH é menor que 0,5.
3. Desidratação. A desidratação pode provocar o desempenho errático do eletrodo.
4. Erros em soluções com baixa força iônica. Tem sido observado que erros significativos
(da ordem de uma ou duas unidades de pH) podem ocorrer quando o pH de amostras de
baixa força iônica, como de lagos ou de riachos, é medido com um sistema de eletrodos
vidro/calomelano.
5. Erro no pH da solução padrão do tampão. Qualquer inexatidão na preparação do
tampão utilizado para a calibração ou qualquer variação em sua composição durante o
armazenamento provocam erros nas medidas de pH subseqüentes. A ação de bactérias
sobre os componentes orgânicos do tampão é uma causa comum de deterioração

6.6 Tipos de potenciometria:

6.6.1 Potenciometria direta:
A potenciometria pode ser direta quando o objetivo é medir somente o pH da
amostra ou a concentração do analito.
É um método rápido e conveniente para determinar a concentração (atividade) de
vários cátions e ânions, e requer a comparação do potencial desenvolvido na célula
quando o eletrodo indicador é imerso na solução do analito com seu potencial quando
imerso em uma ou mais soluções padrão de concentrações conhecidas do analito.
 HALOGENETOS (Cl -, Br -, I -)
 ÂNIONS MOLECULARES (NO3-,ClO3-)
 CÁTIONS MONOVALENTES (H +, Na +, Li + e K +)
 CÁTIONS DIVALENTES (Ca 2+, Mg 2+, Cu 2+ e Pb 2+)

6.6.2 Potenciometria indireta ou titulação potenciométrica:
Uma titulação potenciométrica envolve medidas do potencial de um eletrodo
indicador adequado em função do volume do titulante.
Na potenciometria indireta ou titulação potenciométrica, mede-se a ddp da
célula no curso da titulação. As titulações, como sabemos, são acompanhadas de
variações bruscas de concentração nas imediações do ponto de equivalência, o que
provoca uma variação brusca no potencial do eletrodo indicador e, portanto, também na
f.e.m. da célula.




 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
74
Como se faz uma titulação potenciométrica?
São feitas sucessivas medições do potencial eletroquímico da célula, sendo cada uma
delas após a adição de certo volume de solução titulante adequada. A seguir relacionam-
se esses potenciais medidos com o volume de solução titulante consumida, e plota-se em
um gráfico, como o gráfico abaixo:

Através do gráfico, pode-se estabelecer com precisão o ponto de equivalência
que determinará a concentração da espécie sob análise.
As titulações potenciométricas fornecem dados que são mais confiáveis que
aqueles gerados por titulações que empregam indicadores químicos e elas são
particularmente úteis com soluções coloridas ou turvas e na detecção da presença de
espécies insuspeitas.
As titulações potenciométricas têm sido automatizadas em uma variedade de
diferentes maneiras e tituladores comerciais estão disponíveis no mercado. As titulações
potenciométricas manuais, entretanto, sofrem da desvantagem de consumirem mais
tempo que aquelas envolvendo indicadores.
A titulação potenciométrica é mais trabalhosa do que
a técnica volumétrica com indicadores visuais e requer
equipamento especial, mas ela apresenta uma série de
vantagens sobre a técnica convencional:
 Maior sensibilidade pode ser aplicada a soluções
bem diluídas;
 Pode ser empregada para soluções coloridas ou
turvas, pois dispensa o uso de indicadores visuais;
 Pode ser aplicada para certas reações que não
disponham de indicadores visuais adequados;
 Podem-se determinar sucessivamente vários
componentes;
 Pode ser aplicada em meio não aquoso;
 Pode ser adaptada a instrumentos automáticos.
 IFMT – campus Cuiabá Bela Vista
Curso de Engenharia de Alimentos
Apostila de Análise Instrumental Aplicada a alimentos Profª Elaine Coringa
75
Em 1955, surgiram as primeiras buretas de pistão motorizadas, permitindo a
automatização das titulações, acima de tudo com maior precisão na dosagem. As
titulações potenciométricas, hoje em dia, podem ser executadas manual ou
automaticamente, com ou sem registro da curva.
Na titulação potenciométrica manual,
trabalha-se com um pH-metro e um grupo de
titulação, que compreende uma bureta montada junto
com um agitador.
Esse tipo de titulação potenciométrica requer
o controle constante das diversas etapas, anotando o
volume de reagente dosado e o respectivo potencial,
dados que posteriormente são utilizados para
construir a curva de titulação, de onde é calculado o
volume de reagente gasto até o ponto de equivalência
e a concentração da espécie analisada. O ponto de
equivalência da reação será revelado por uma súbita
mudança do potencial medido no gráfico das leituras
versus volume da solução titulante.







6.7 Aplicações da potenciometria em análise de alimentos:

A medida do pH é importante para as seguintes determinações:
1.Deterioração do alimento
2.Atividade das enzimas.
3.Textura de geléias e gelatinas.
4.Retenção do sabor-odor de produtos de frutas.
5.Estabilidade de corantes artificiais em produtos de frutas.
6.Verificação do estado de maturação de frutas.
