Concreto Protendido
1
Prof. MSc. Manuel Fernando Santos
PONTES
2
Protendido
Concreto Protendido
- Conceitos gerais
O Concreto Protendido pode ser definido como um concreto submetido a
um estado permanente de tensões internas, introduzidas por uma armadura
previamente tracionada, que se opõem, até limites desejados, às tensões
provocadas por cargas externas.
A protensão pode ser introduzida, por exemplo, com o objetivo de eliminar
as tensões de tração provocadas pelas cargas externas, evitando a
fissuração. O concreto pode, portanto ser tratado como um material elástico
e linear desde que as tensões de compressão não atinjam valores elevados
(< 0,5 fck ). Neste caso, a análise das tensões e deformações pode ser feita
facilmente empregando conceitos básicos da resistência dos materiais. Seja,
por exemplo, a viga abaixo, protendida com um cabo reto localizado a uma
distância e (excentricidade) do eixo baricêntrico da seção transversal. Sendo:
P = força de protensão
M = momento fletor causado pela carga q
I = momento de inércia da seção transversal de
concreto
A = área da seção transversal de concreto
3
Protendido
Concreto Protendido
As tensões resultantes que atuam a uma
distância y do cg da seção serão dadas por:
4
Protendido
Concreto Protendido
5
Protendido
Concreto Protendido
6
Protendido
Concreto Protendido
- Sistemas e equipamentos de protensão
7
Protendido
Concreto Protendido
Sistemas de protensão com armadura pós-tracionada
A protensão pode ser feita com cabos internos ou externos. No
primeiro caso, os cabos são colocados no interior da peça, envolvidos por
bainhas metálicas. Após a protensão, aplicada depois do endurecimento do
concreto, a bainha é preenchida com nata de cimento. Os cabos externos são
colocados externamente, normalmente envolvidos por bainhas de polietileno
a fim de protegê-los contra a corrosão.
A Figura 1.13 mostra diversas opções para a distribuição dos cabos e
ancoragens em peças com armadura pós-tracionada.
Principais formas de ancoragens de fios e cordoalhas
a) Pela ação de cunha (Fig. 1.12)
b) Por pressão direta de placas aparafusadas ou rebitadas (Figs. 1.13 e 1.14)
c) Por aderência ou por meio de alças, também chamadas de ancoragens
passivas (Fig. 1.15)
8
Protendido
Concreto Protendido
9
Protendido
Concreto Protendido
Tipos de Ancoragem
Figura 1.14 - Ancoragem com placas rebitadas
(Sistema PRESCON-BBRV)
10
Protendido
Concreto Protendido
11
Protendido
Concreto Protendido
Ancoragem Ativa
12
Protendido
Concreto Protendido
13
Protendido
Concreto Protendido
Ancoragem passiva
14
Protendido
Concreto Protendido
15
Protendido
Concreto Protendido
Vantagens e desvantagens do uso do concreto protendido
Vantagens:
Eliminação da fissuração: O grande inconveniente do concreto
armado, é que sua armadura somente começa a trabalhar quando a peça é
solicitada, e com isto, pelo efeito da aderência, a deformação do concreto
acompanha a do aço, acarretando tensões de tração não só no aço como
no concreto, levando-o à fissuração. Com isto, o concreto armado perde
duas de suas capacidades vitais: Proteção da armadura e seção colaborante
para inércia, acarretando maiores tensões e deformações;
A prévia compressão do concreto protendido, combate
futuras tensões de tração, pois não permite (ou pouco permite) que a
seção seja tracionada e sim, descomprimida.
16
Protendido
Concreto Protendido
Redução das dimensões da seção transversal: O emprego
obrigatório de aços de alta resistência, associado a concretos de maior
resistência, permite a redução das dimensões da seção transversal, com
redução substancial do peso próprio.
Diminuição da flecha: A protensão praticamente elimina a
presença de seções fissuradas. Tem-se, assim, redução da flecha por
eliminar a queda da rigidez a flexão correspondente à seção fissurada.
Desenvolvimento de métodos construtivos: A protensão permite
criar sistemas construtivos diversos: balanços sucessivos, pré-moldados,
etc.
17
Protendido
Concreto Protendido
Desvantagens:
Corrosão do aço de protensão: Assim como os aços do concreto
armado, as armaduras de protensão também sofrem com a corrosão
eletrolítica. Além disso, apresentam outro tipo de corrosão, denominada de
“corrosão sob tensão” (stress-corrosion) fragilizando a seção da armadura,
além de propiciar a ruptura frágil, motivo pelo qual a armadura protendida
deve ser muito bem protegida;
Perdas da força de protensão: são todas as perdas verificadas nos
esforços aplicados aos cabos de protensão;
Qualidade da injeção de nata nas bainhas e da capa engraxada
nas cordoalhas engraxadas;
Forças altas nas ancoragens;
Controle de execução mais rigoroso, carecendo de mão de obra
especializada
18
Protendido
Concreto Protendido
Figura 2 – Fio de cordoalha
Figura 1 – Rolo de cordoalha para transporte
19
Protendido
Concreto Protendido
Especificação de aço CP 190 -RB
20
Protendido
Concreto Protendido
Modelo de Cabos para protensão
Figura 3 – Exemplo de cabos de protensão
21
Protendido
Concreto Protendido
Tabela de vãos para montagem de nichos para ancoragem
22
Protensão
Concreto Protendido
Elementos de fixação
Figura 4 - Cunhas ou cravetes
Figura 5 – Bloco de ancoragem, Placa de
apoio e fretagem
23
Protendido
Concreto Protendido
Bainha metálica
Figura 6 - Bainha achatada
para utilização na trombeta
Figura 7 - Bainha metálica
24
Protendido
Concreto Protendido

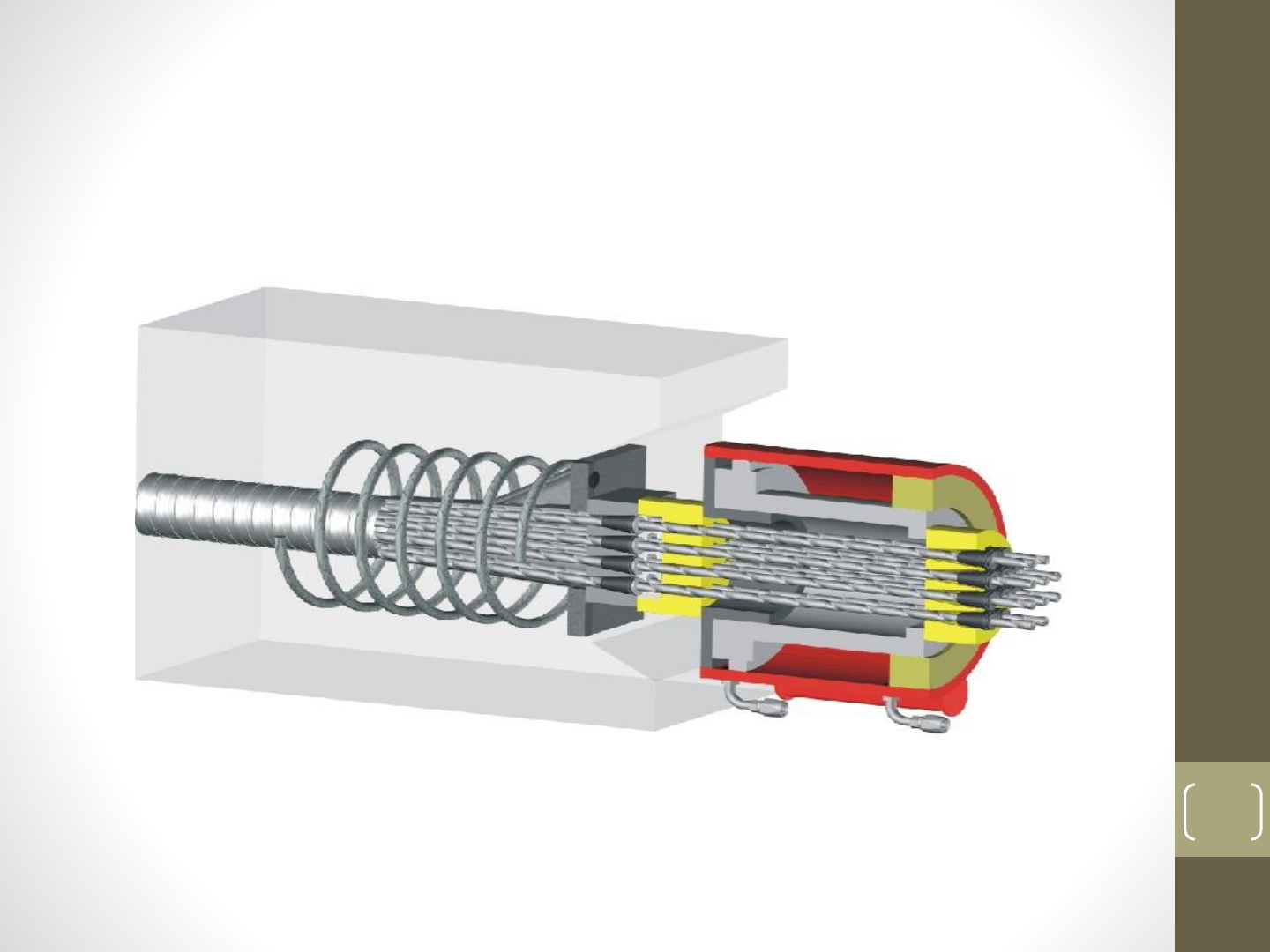

Figura 8 - conjunto de ancoragem
25
Protensão
Concreto Protendido
Figura 9- Trombeta com purgador
26
Protendido
Concreto Protendido
Cordoalha Engraxada
27
Protendido
Concreto Protendido
Cabo Monocordalha engraxado
Figura 10 – Cabo mono cordoalha
28
Protendido
Concreto Protendido
Ancoragem Ativa
Figuras 11 ,12 e 13 – Ancoragem,
Nicho de ancoragem e fretagem
29
Protendido
Concreto Protendido
Ancoragem Passiva
Figura 15 e 16 - montagem
de Ancoragem passiva
30
Protendido
Concreto Protendido
31
Protendido
Concreto Protendido
Reforço de Ponte com cordoalha engraxada
32
Protensão
Concreto Protendido
Macaco de protensão
33
Protensão
Concreto Protendido
Protensão
34
Protensão
Concreto Protendido
Viga Protendida
35
Viga Pronta
Concreto Protendido
