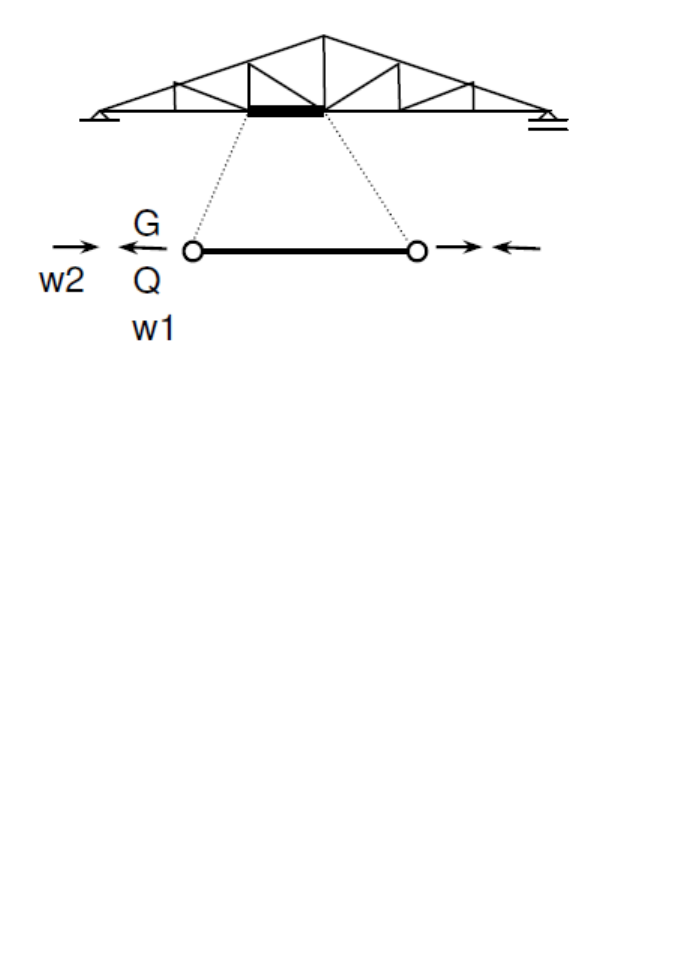

Combinação de Ações: Determinar as combinações das ações para a barra indicada de uma tesoura de madeira, de acordo com o critério da NBR-7190. Considerar Estados Limites Últimos e Combinações Últimas Normais.
Usa-se a convenção de valores positivos para esforços de tração e negativos para esforços de compressão.
Esforços internos característicos na barra:
NG,k = 5 kN (peso próprio + telhas + acessórios)
NQ,k = 8 kN (carga acidental vertical)
Nw1,k = 12 kN (vento=sobrepressão)
Nw2,k = -15 kN (vento = sucção)
G desfavorável + Q (ação variável principal) + w1 (vento sobrepressão)
Nd1 = γG * NGK + γQ * (NQK + ψo * Nw1,k)
Nd1 = 1,4 * 5 + 1,4 * (8 + 0,5 * 12)
Nd1 = 26,60 KN
G desfavorável + Q + w1 (vento sobrepressão = ação variável principal)
Nd2 = γG * NGK + γQ * (0,75 * Nw1,k + ψo * NQK)
Nd2 = 1,4 * 5 + 1,4 (0,75 * 12 + 0,4 * 8)
Nd2 = 24,0,8 KN
G favorável + w2 (vento sucção = ação variável principal)
Nd3 = γG * NGK + γQ * 0,75 * Nw2,k
Nd3 = 0,9 * 5 + 1,4 * 0,75 * (-1,5)
Nd3 = -11,25 KN
Máxima solicitação de pressão: Nd = 26,60 KN
Máxima solicitação de compressão: Nd = -11,25 KN
