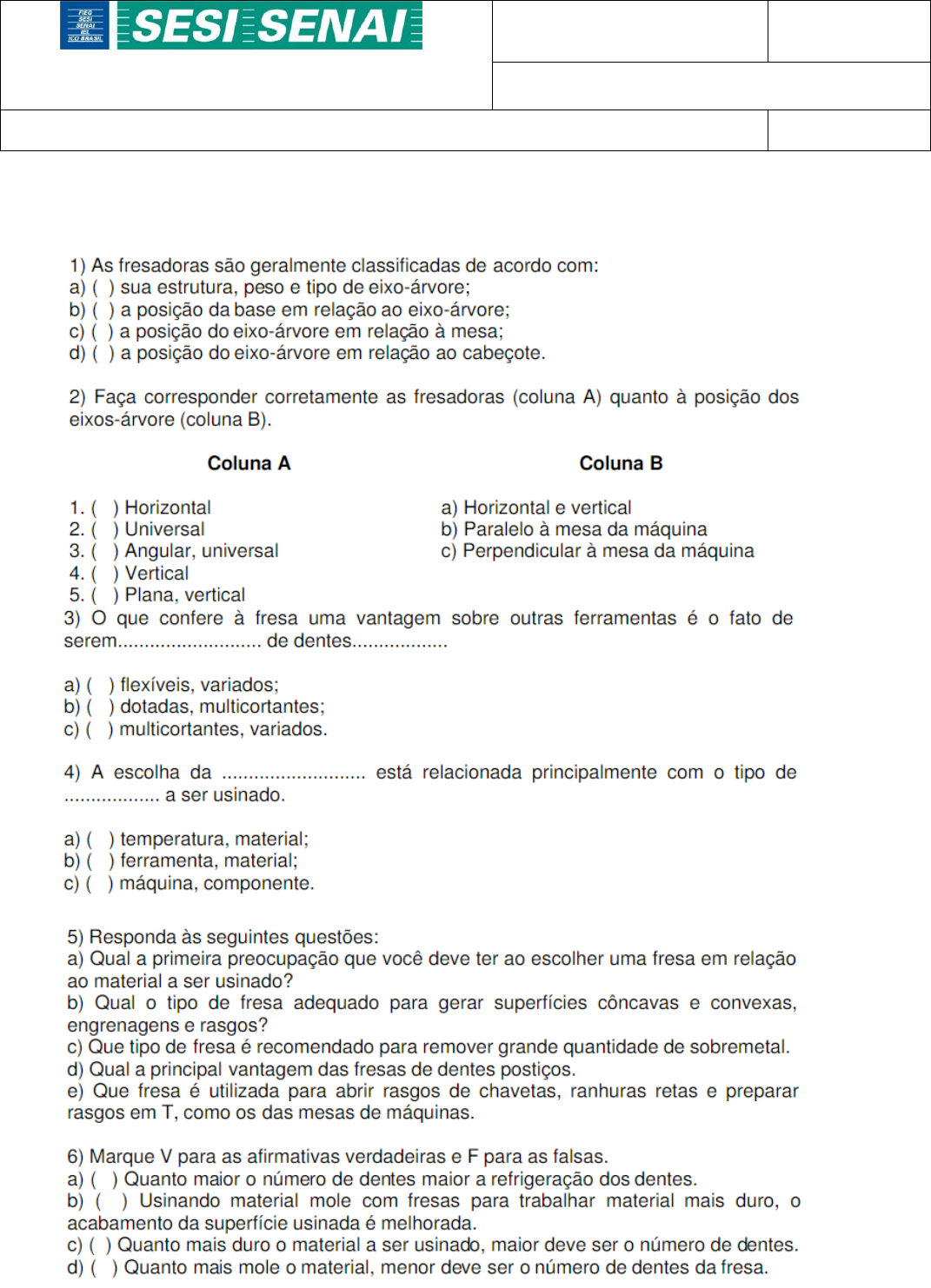

Exercícios – PARTE A








































Disciplina:
Processo de Fabricação
Convencional.
Turma: MI 59
Professor:
 Nyzan Wylker
Aluno (a): Data:
29/09 e 30/09/2020

Exercícios – PARTE B


1. Calcule a relação do Aparelho divisor para fabricar uma peça que possui 8 lados iguais.

2. Calcule as dimensões necessárias para fabricar uma engrenagem de 40 dentes com modulo 2.

3. Quantas voltas e quantos furos devemos deslocar no manipulo do disco divisor para a geração de
32 dentes numa roda dentada?

 Sabemos que:

 A relação do divisor é 1/40
 Os discos disponíveis possuem 47 - 41 - 37 - 31 - 27 - 23 - 20 - 18 - 15 furos.

 a) 1 volta, mais 5 furos no disco de 20 furos;
 b) 1 volta, mais 8 furos no disco de 31 furos;
 c) 1 volta, mais 5 furos no disco de 31 furos;
 d) 1 volta, mais 8 furos no disco de 18 furos;
e) 1 volta, mais 8 furos no disco de 23 furos.

 4. Calcular o número de rpm a ser dada numa fresa HSS de 32mm de diâmetro, considerando um
material aço 1020 como peça. (Utilize a tabela de velocidade de corte dado em anexo)

 5. Sendo a relação de um cabeçote divisor 40:1, e tivermos que executar 11 divisões, quantas
 voltas e furos serão necessários girar na manivela para cada divisão?

 a) 2 voltas e 10 furos no disco de 40 furos
 b) 3 voltas e 21 furos no disco de 33 furos
 c) 11 furos no disco de 40 furos
 d) 1 voltas e 11 furos no disco de 15 furos
 e) 3 voltas e 9 furos no disco de 21 furos
 6. Considerando-se uma engrenagem cilíndrica de dentes retos, usinada em uma fresadora universal
 convencional, assinale a alternativa que indica elementos básicos para escolha da ferramenta de
corte:

 a) Módulo, diâmetro primitivo e número de dentes
 b) Módulo, diâmetro primitivo e passo
 c) Módulo, diâmetro externo e número de dentes
 d) Passo, ângulo de pressão e número de dentes
 e) Módulo, ângulo de pressão e número de dentes
 7. Na fresagem de uma peça, para melhorar o acabamento devemos...

 a) Aumentar o avanço e diminuir a vc
 b) Diminuir o avanço e aumentar a vc
 c) Aumentar o avanço e a vc
 d) Diminuir o avanço e a vc
 e) Aumentar ou diminuir o avanço, dependendo do material a ser usinado.



 8. Para certos tipos de usinagem utiliza-se o cabeçote divisor com relação de 1/40, e disco divisor de
15, 18, 20 ,23, 27, 31, 37, 41e 49 furos. Quantas voltas e furos são necessários para usinar um
sextavado?

 a) 7 voltas e 17 furos no disco de 23
 b) 7 voltas e 14 furos no disco de 20
 c) 6 voltas e 12 furos no disco de 18
 d) 6 voltas e 35 furos no disco de 41
 e) 5 voltas e 21 furos no disco de 27

9. Calcular a RPM para desbastar um aço ABNT 1010 de 50mm de diâmetro com ferramenta de aço rápido e
 a velocidade de corte indicada em tabela é 25m/min.

 a) 180 rpm
 b) 124 rpm
 c) 159 rpm
 d) 218 rpm
 e) 139 rpm

 10. Qual a RPM aproximada para furar um aço 1050, com broca de 5/16”, considerando uma
velocidade de corte de 25m/min.

 a) 995
 b) 890
 c) 900
 d) 600
 e) 775
 11. Calcule o diâmetro mínimo de um material para fresar uma superfície quadrada de lado igual a
19,05mm. (Consulte a apostila do telecurso Processo de fabricação no capitulo – Fresando com aparelho
divisor).
 12. Para cada corpo da peça abaixo identificados pelas letras, calcule a relação do aparelho divisor
1/40 para se fresar as superfícies quadrada (A), sextava (B), engrenagem (C) e os dois rasgos (D).
























13. Supondo que você receba a tarefa de fazer um par de engrenagens conforme as informações abaixo;

Você sabe que o número de dentes da engrenagem 1 (Z1) é igual a 25, o da engrenagem 2 (Z2) igual
a 80 e o módulo igual a 3.
Calcule todas as informações necessárias para usinagem das duas engrenagens ( De, Di. P, Dp, h, C,
L, RD).

1 – Diâmetro Externo
2 – Diâmetro Interno
3 – Passo
4 – Diâmetro Primitivo
5 – Altura do Dente
6 – Distância entre Centros
7 – Largura das engrenagens
8 – Relação do Divisor.



ANEXO
