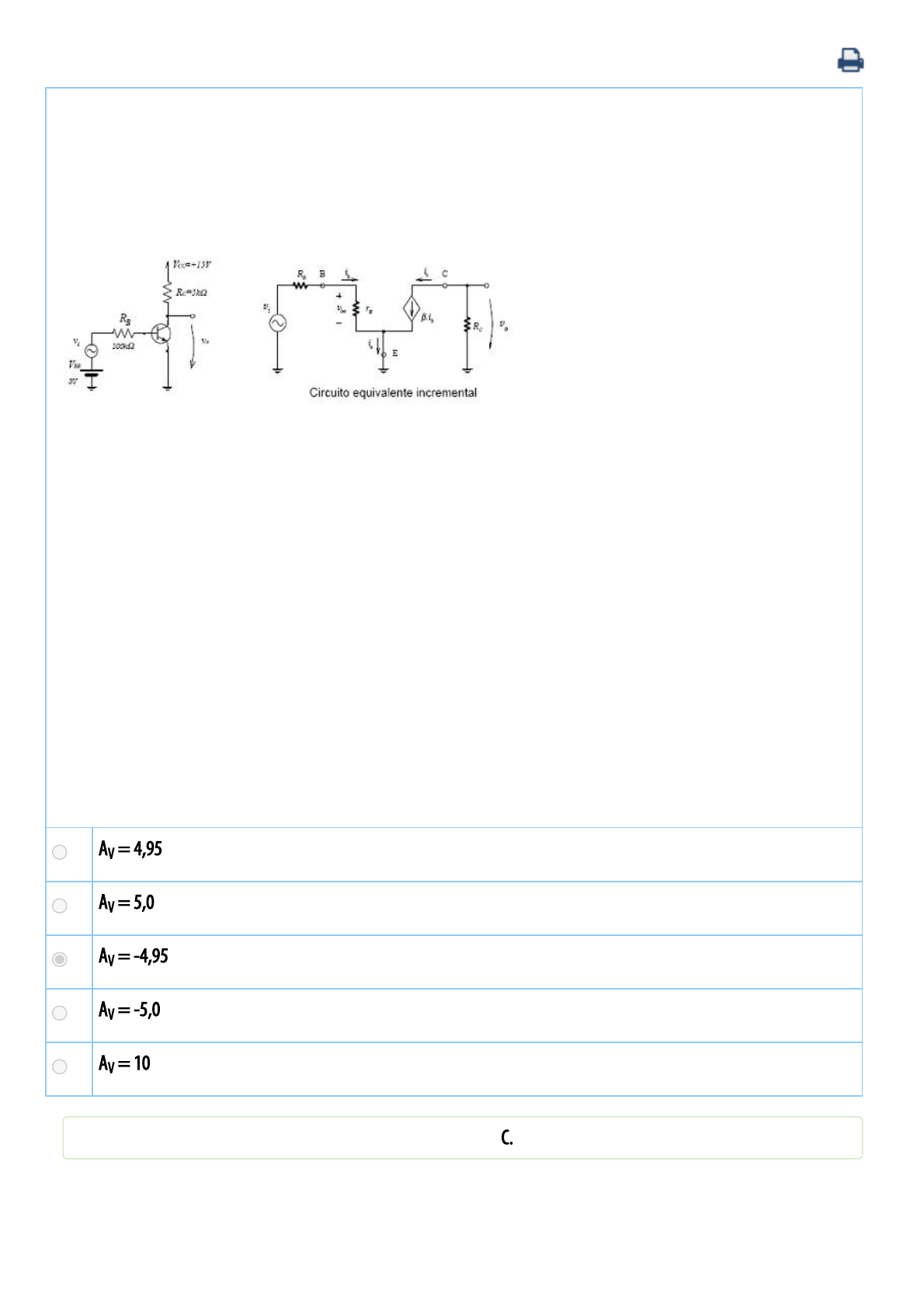

Utilizemos o modelo π-híbrido do transistor, utilizando o parâmetro β = 100, mas sem r , e substituamos o circuito pelo seu equivalente incremental. Baseado então
no sistema abaixo qual o ganho de tensão do circuito?




A A = 4,95
B A = 5,0
C A = -4,95
D A = -5,0
E A = 10
O
V
V
V
V
V
 Você já respondeu e acertou esse exercício. A resposta correta é: C.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
O circuito abaixo representa um ampli�cador na con�guração de emissor comum. Qual função do capacitor C no sistema?



A Diminuir o ganho de tensão do ampli�cador
B Aumentar a estabilidade térmica do ampli�cador
C Reduzir a distorção de não linearidade do diodo emissor
D Reduzir a potência dissipada do ampli�cador
E Reduzir a freqüência de corte do ampli�cador
e
 Você já respondeu e acertou esse exercício. A resposta correta é: C.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Como engenheiro de um laboratório de teste de sistemas transistorizados você deve utilizando o modelo para pequenos sinais calcular a tensão de pico a pico
máxima que a fonte na �gura abaixo pode produzir sem causar ceifamento na saída do ampli�cador

A Tensão de saída de 50mV
B Tensão de saída de aproximadamente 60mV
C Tensão de saída de 100mV
D Tensão de saída de aproximadamente 60mV
E Tensão de saída de 9,1V
PP
P
PP
PP
pp
 Você já respondeu e acertou esse exercício. A resposta correta é: D.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Uma carga foi aplicada ao ampli�cador a transistor com polarização �xa abaixo.
Utilizando o modelo de sistema de duas portas do transistor (Vi e Vo), determine o ganho de
corrente A .

A A = 57,69
B A = 37,15
C A = 20,28
D A = 67,72
E A = 100
i
i
i
i
i
i
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Para o circuito abaixo; identi�que a topologia do ampli�cador a transistor e indique sua con�guração de polarização
A Ampli�cador base comum, porque o sinal é aplicado à base através do capacitor C
B Ampli�cador coletor comum, está polarizado pelo coletor através de Vcc
C Ampli�cador base comum, porque e está polarizado pela base através de R1
D Ampli�cador emissor comum, e a polarização é por divisor de tensão na base
E Ampli�cador coletor comum, e a polarização é por emissor por causa de RE
 Você já respondeu e acertou esse exercício. A resposta correta é: D.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Para o circuito ampli�cador a transistor abaixo, responda, se for aplicado um sinal senoidal, com amplitude de 30mVpp e uma freqüência
baixa na entrada, haverá ampli�cação de tensão na saída V ?
A
Sim haverá ampli�cação de tensão na saída V , porque é uma con�guração de ampli�cador polarizado na base no ponto de operação onde há ampli�cação de
tensão
B
Não haverá ampli�cação de tensão na saída V , porque V conectado ao emissor o ganho de tensão é próximo do unitário e ocorre o efeito de fornecimento de
corrente (driver de corrente) para carga
C Sim haverá ampli�cação de tensão na saída V , porque em V a impedância de saída depende de C que atua como rede de avanço de sinal ampli�cando-o
D Não haverá ampli�cação de tensão na saída V , porque na con�guração mostrada o b se torna nulo e o ganho de tensão é Maximo
E Sim haverá ampli�cação de tensão porque o ganho de tensão se torna Maximo quanto maior for a corrente fornecida pelo coletor
0
0
0 0
0 0 1
0
 Você já respondeu e acertou esse exercício. A resposta correta é: B.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
No circuito ampli�cador a transistor abaixo calcule; r , Z , Z , A e A
A r = 28,05 W, Z = 7,03 kW, Z = 27,66 W, A = 0,986, A = -3,47
B r = 89,56 W, Z = 13,77 kW, Z = 1,6 W, A = 1,63 A = -8,47
C r = 43,45 W, Z = 1,49 kW, Z = 136,90 W, A = 1,96, A = 1,47
D r = 10,78 W, Z = 9,67 kW, Z = 15,84 W, A = 0,56, A = 4,12
E r = 6,05 W, Z = 3,33 kW, Z = 45,6 W, A = 0,76, A = -1,47
e i 0 v i
e i 0 v i
e i 0 v i
e i 0 v i
e i 0 v i
e i 0 v i
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Calcule a tensão de saída e a corrente no Zener do circuito regulador abaixo
A V = 15,4V e I = 52 mA
B V = 16,7V e I = 17 mA
C V = 9,5V e I = 4 mA
D V = 8,3V e I = 67 mA
E V = 11,3V e I = 36 mA
0 Z
0 Z
0 Z
0 Z
0 Z
 Você já respondeu e acertou esse exercício. A resposta correta é: E.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Na aula de laboratório foi conectado, em um ampli�cador, uma fonte com tensão CA de 4mV e com uma resistência interna de 100Ω, Medindo-se uma tensão de
2mV na entrada no ampli�cador.O valor da impedância de entrada desse ampli�cador é:
A 100Ω
B 50Ω
C 2Ω
D 0Ω
E 1KΩ
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
  Um ampli�cador ca tem um ganho de corrente de 0,95 e um ganho de tensão de 100A. A tensão ca de entrada é de 120mV rms e a resistência ca de entrada é de 25
ohm. A potência de saída será de aproximadamente:
A 250W
B 550W
C 180W
D 380W
E 50W
 Você já respondeu e acertou esse exercício. A resposta correta é: B.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Para o ampli�cador com T.B.J. abaixo e conhecendo-se que h =2 kΩ, h =0, h =60 e h =25 μS, o ganho de corrente A =i /i  é:

A 27,5
B 30,0
C 42,0
D 50,0
E 58,0
ie re fe oe i o i
 Você já respondeu e acertou esse exercício. A resposta correta é: B.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Para o ampli�cador com T.B.J. abaixo e conhecendo-se que h =2 kΩ, h =0, h =60 e h =25 μS, a resistência de entrada R =v /i  é:
A 1970 Ω
B 1850 Ω
C 2000 Ω
D 22500 Ω
E 24500 Ω
ie re fe oe i i i
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Projete o ampli�cador abaixo desenvolvendo as equações e calculando os valores dos componentes; R , R , R e R de forma a encontrar o ponto de operação
adequado
A R =20 ohm, R =12 Kohm, R =86 ohm, R =15 ohm
B R =2 kohm, R =86 ohm, R =680 ohm, R =2.6 kohm
C R = 5.2 Kohm, R =7.6 Kohm, R =260 ohm, R =520 ohm
D R =200 ohm, R =12 Kohm, R =150 ohm, R =10 Kohm
E R =1 Kohm, R =200 ohm, R =10.25 Kohm, R =1.6 Kohm
C E 1 2
c E 1 2
c E 1 2
c E 1 2
c E 1 2
c E 1 2
 Você já respondeu e acertou esse exercício. A resposta correta é: E.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Considerando o ampli�cador abaixo determine os valores de r , A , Z e Z e A
A r =39,17 ohm, Z = 1,2 Kohm, Z = 3 Kohm, A = -280,11, A = 4,43
B r =7,10 ohm, Z = 45,911 ohm, Z = 8,2 Kohm, A = -185, A = 7,69
C r =13 ohm, Z = 28,761 ohm, Z = 1,2 Kohm, A = -345, A = 3,25
D r =20 ohm, Z = 19,61 ohm, Z = 5 Kohm, A = 250, A = - 0,98
E r =33 ohm, Z = 8,56 ohm, Z = 10,716 Kohm, A = -90,9, A = - 2,19
e v i 0 i
e i 0 v i
e i 0 v i
e i 0 v i
e i 0 v i
e i 0 v i
 Você já respondeu eacertou esse exercício. A resposta correta é: D.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/2
 Você está analisando um circuito transistorizado conforme o circuito elétrico abaixo. Estime o valor da corrente de coletor e a tensão de saída. Suponha um transistor
de silício e um β de aproximadamente 50.










A 0,846 mA e -1,6V
B 0,500 mA e 1,6V;
C 0,846 mA e 1,6V
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 2/2
D 0,500 mA e -1,6V
E -0,500 mA e 1,6V
 Você já respondeu e acertou esse exercício. A resposta correta é: A.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
No circuito da �gura abaixo quais são os valores da corrente de coletor e de base se Vce = 3 V. Supor transistor de silício.
A 150 µA e 20 mA
B 230 µA e 30 mA
C 530 µA e 45 mA
D 750 µA e 50 mA
E 820 µA e 62 mA
 Você já respondeu e acertou esse exercício. A resposta correta é: B.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Um projetista de sistemas eletrônicos foi convidado por uma empresa a desenvolver um sistema eletrônico conforme a �gura abaixo. Determinar o ponto Q do
transistor no circuito se a resistência não linear de carga R tem a curva V-I da �gura abaixo. Suponha transistor de silício. Obs. Beta do transistor é menor que 100



A I = 2,1mA e V = 13V
B I = 2,0mA e V = 20V
C I = 1,0mA e V = 13V
D I = 1,5mA e V = 20V
E I = 4,0mA e V = 20V
NL
CQ CEQ
CQ CEQ
CQ CEQ
CQ CEQ
CQ CEQ
 Você já respondeu e acertou esse exercício. A resposta correta é: B.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Para que a tensão na carga, do circuito abaixo, seja estabilizada, o diodo zener deve ser dimensionado para trabalhar numa faixa de corrente reversa de:

A 15,0 mA a 48,0 mA
B 18,7 mA a 68,7 mA
C 21,3 mA a 71,3 mA
D 35,0 mA a 54,6 mA
E 23,4 mA a 55,0 mA
 Você já respondeu e acertou esse exercício. A resposta correta é: B.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
A Figura abaixo mostra três curvas de H (Ganho de corrente contínua do transistor) pela corrente de coletor Ic em função para três distintas temperaturas para um
transistor comercial. Qual método pode ser utilizado para minimizar o efeito da variação de H com a temperatura na saída do transistor?

A Realimentação positiva do transistor
B Auto-polarização do transistor
C Con�guração base comum
D Con�guração emissor comum
E Polarização �xa
FE
FE
 Você já respondeu e acertou esse exercício. A resposta correta é: B.
09/10/2020 Universidade Paulista - UNIP : Disciplina On-line.
https://online.unip.br/disciplina/detalhes/1091 1/1
Considere-se uma fonte de sinal, um ampli�cador e uma carga com as seguintes características:
Ef = 15mV, Rf = 500Ω, A = 100, Rent = 1000Ω, Rsaída = 8Ω, RL = 8Ω

A tensão de saída do ampli�cador (Vsaída) será:
A 300mV
B 3V
C O,5V
D 50mV
E 0,03V
 Você já respondeu e acertou esse exercício. A resposta correta é: C.
