Exercícios 1
1 - Por uma questão de conveniência, o consumo de energia elétrica de um equipamento ou de
uma residência em função do tempo é dado na unidade kWh. Utilizando o conceito de taxa ou
potência, é possível calcular a quantidade de energia consumida em função do tempo de
operação de um equipamento, ou total de consumo numa residência. Considere uma lâmpada
elétrica de 18 W que permaneceu ligada durante 3 horas. Qual a energia consumida por esta
lâmpada, em Joules, durante este período?

Dado: 1W = 1J/s
194,40 KJ.
39,10 KJ.
391,0 KJ.
19,44 KJ.
2 - Um circuito elétrico é constituído por dispositivos nos quais é possível estabelecer uma
corrente elétrica. Em um circuito elétrico em funcionamento, haverá conversão de energia
elétrica em outras formas de energia. Para que ocorra um circuito elétrico simples, deve haver,
pelo menos, um gerador, condutores e um receptor ou uma resistência. No circuito

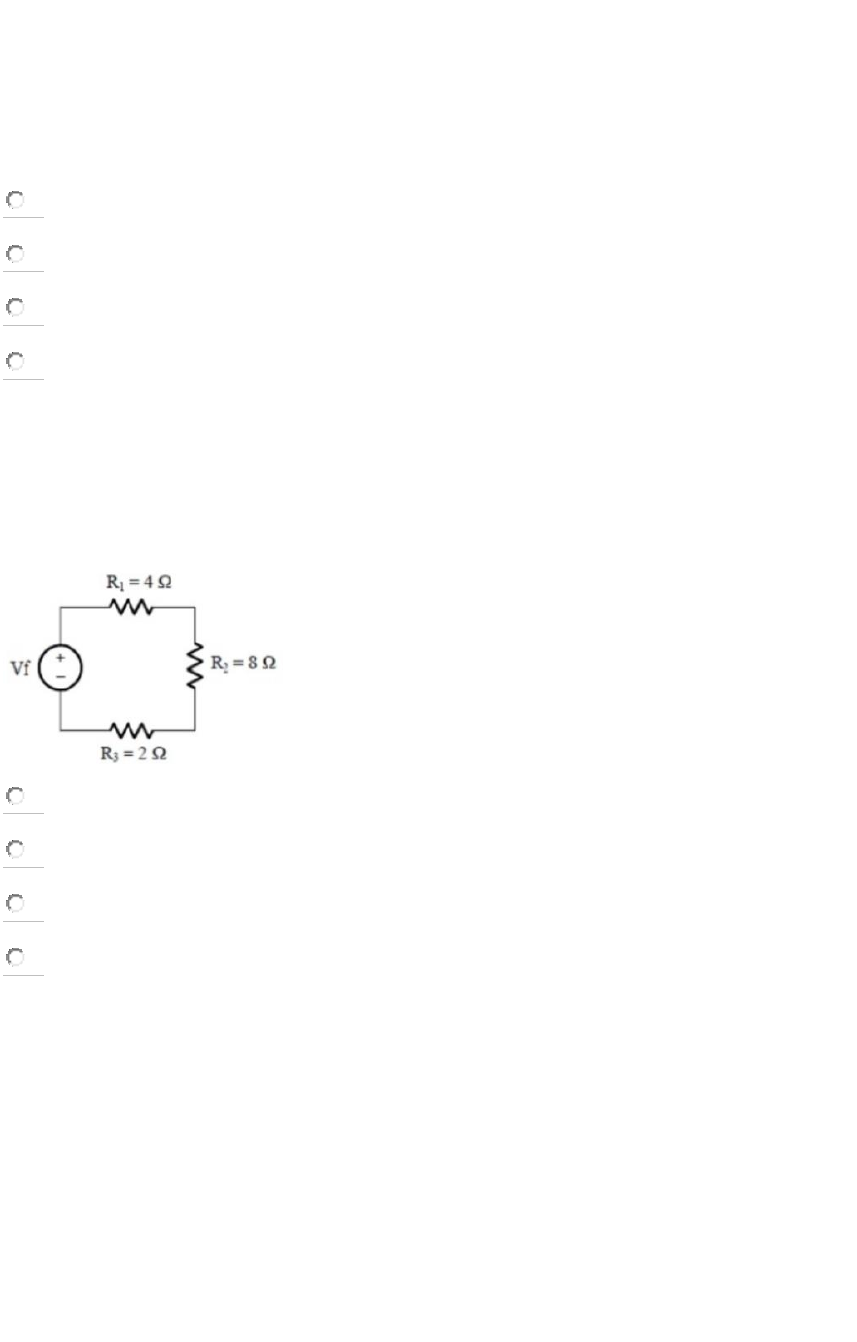

apresentado a seguir, sabe-se que a tensão sobre o resistor 1 é 3V. Qual é a tensão aplicada
pela fonte?

3,5 V.
10,5 V.
6,0 V.
15,5 V.
3 - A Lei de Ohm enuncia que um condutor mantido à temperatura constante tem a razão entre
a tensão entre dois pontos e a corrente elétrica constante. Essa constante é denominada de
resistência elétrica. Considere um fio condutor que é percorrido por uma corrente elétrica de 5
A e apresenta, entre suas extremidades, uma queda de tensão de 1,20 V. Com base nesta
situação, analise as sentenças a seguir:

I- A resistência elétrica deste condutor é de 0,24 ohms.
II- O conceito de resistência elétrica consiste na flexibilidade de um condutor circular sobre o
fluxo de elétrons.
III- O termo resistência elétrica acontece quando os átomos de um condutor tentam bloquear o
fluxo de elétrons.
IV- A resistência elétrica deste condutor é de 1,36 ohms.

Assinale a alternativa CORRETA:
As sentenças I e III estão corretas.
As sentenças II e IV estão corretas.
As sentenças I e II estão corretas.
As sentenças III e IV estão corretas.
4 - A potência é efetivamente a taxa de consumo de energia, ou taxa de produção de energia
(ou trabalho), observada num determinado intervalo de tempo. A potência é calculada através
da equação: trabalho ou energia (unidade joule) dividido pelo intervalo de tempo (unidade
segundos). Com relação às características da potência, analise as sentenças a seguir:

I- A grandeza elétrica mais utilizada em empresas de energia elétrica é a potência, pois os
sistemas envolvem a transmissão de energia de um local para outro.
II- A potência consumida num evento como um curto circuito elétrico, normalmente é alta
porque o intervalo de tempo do curto circuito normalmente é pequeno.
III- Os dispositivos domésticos não possuem indicação da sua potência nominal, porque não
consomem nenhuma potência durante seu funcionamento.

Assinale a alternativa CORRETA:
As sentenças I e III estão corretas.
As sentenças I e II estão corretas.
As sentenças II e III estão corretas.
Somente a sentença II está correta.
5 - Condutores são materiais que possuem muitos elétrons livres que, por estarem fracamente
ligados ao núcleo, podem passar facilmente de um átomo para outro, fenômeno que descreve
a corrente elétrica. Sobre o exposto, classifique V para as sentenças verdadeiras e F para as
falsas:

( ) Apresentam baixa resistividade elétrica.
( ) São compostos orgânicos.
( ) São em geral metais.
( ) Prata, carbono e silício são exemplos de condutores.

Assinale a alternativa que apresenta a sequência CORRETA:
V - F - V - F.
V - F - F - F.
F - V - V - F.
V - F - F - V.

Exercícios 2
1 - Motores elétricos são usados para converter energia elétrica em energia mecânica, a fim de
produzir trabalho em um sistema. A energia rotacional é produzida a partir da força de campos
magnéticos induzidos pela corrente alternada que flui através de bobinas elétricas. Os motores
de corrente alternada, em sua maioria, funcionam a partir do Campo Girante criado no estator.
Do que depende a velocidade do campo girante (velocidade síncrona)?
Da frequência elétrica e do número de polos do motor.
Da frequência elétrica e do número de terminais elétricos.
Do número de polos e do número de enrolamentos no rotor.
Do material ferromagnético utilizado e do número de escovas.
2 - O transformador básico é constituído apenas por duas bobinas que são isoladas
eletricamente entre si, sendo elas enroladas em torno de um mesmo núcleo de ferro. Isso gera
um acoplamento magnético entre as bobinas, viabilizando a transferência de energia de uma
bobina para a outra. Uma bobina, chamada de primário, recebe energia elétrica de uma fonte
de corrente alternada, enquanto a outra bobina, chamada de secundário, poderá fornecer
energia elétrica em forma de corrente alternada para uma carga. Sobre o exposto, classifique V
para as sentenças verdadeiras e F para as falsas:

( ) Cada enrolamento é formado por uma quantidade de espiras, determinada conforme a
relação de conversão para a qual o transformador foi projetado.
( ) O valor da tensão de saída de um transformador dependerá da relação de espiras e também
do valor da tensão de entrada aplicada.
( ) Quando a tensão no primário do transformador é maior do que a tensão no secundário, ele é
chamado de transformador elevador.
( ) Quando a tensão no primário do transformador é menor do que a tensão no secundário, ele
é chamado de transformador abaixador.

Assinale a alternativa que apresenta a sequência CORRETA:
V - F - F - V.
F - V - V - F.
V - V - F - F.
F - V - V - V.
3 - Transformadores de tensão (comumente chamados de trafos) são dispositivos que
aumentam ou diminuem determinado valor de tensão elétrica. Considere que um transformador
de 13.800/220 V alimenta uma carga de 20 kW, que se encontra ligada ao lado de menor
tensão. Nesta situação, é possível calcular o valor da corrente que circula no enrolamento de
maior tensão. Considerando que a tensão sobre a carga é de 220 V, analise as sentenças a
seguir:

I- A aplicação do transformador é especificamente de elevar o nível de tensão.
II- O valor da corrente que circula no enrolamento é de 90,1 A.
III- O transformador tem a função de rebaixamento ou aumento do nível de tensão.
IV- O valor da corrente que circula no enrolamento é de 1,45 A.

Assinale a alternativa CORRETA:
As sentenças III e IV estão corretas.
As sentenças I e IV estão corretas.
As sentenças I e II estão corretas.
As sentenças II e III estão corretas.
4 - O grupo de linhas de força que vão do polo norte ao polo sul de um ímã é chamado de fluxo
magnético. Um fluxo magnético de 0,064 Wb atravessa uma espira circular de raio 3,5 cm.
Sobre o exposto, classifique V para as sentenças verdadeiras e F para as falsas:

( ) A densidade de fluxo nesta espira é de 166,3 T.
( ) A densidade de fluxo nesta espira é de 16,63 T.
( ) Quanto maior o número de linhas de força, maior o fluxo e mais forte será o campo
magnético.
( ) A força do fluxo magnético é determinada pela quantidade do fluxo.

Assinale a alternativa que apresenta a sequência CORRETA:
F - V - F - V.
V - V - F - V.
F - F - V - V.
F - V - V - F.

5 - Um motor elétrico converte a energia elétrica de entrada em energia mecânica de saída. É a
principal aplicação de motores elétricos e no acionamento de equipamentos industriais ou
domésticos. Com base neste conceito, sobre os componentes de um motor elétrico padrão e
sua respectiva definição, associe os itens, utilizando o código a seguir:

I- Carcaça.
II- Eixo.
III- Rotor.
IV- Tampa defletora.

( ) Componente utilizado para proteção devido à rotação das pás do ventilador.
( ) Componente utilizado para transmissão da energia mecânica convertida.
( ) Componente do motor que tem a função de dissipar o calor e envolver o mecanismo
eletromecânico.
( ) Componente girante do motorelétrico formado por um eixo que suporta um conjunto de
bobinas enroladas.

Assinale a alternativa que apresenta a sequência CORRETA:
III - IV - II - I.
I - III - IV - II.
IV - II - I - III.
II - I - III - IV.
Exercícios 3
1 - Tiristores são dispositivos semicondutores que operam em regime de chaveamento. O SCR,
retificador controlado de silício, é o tipo de tiristor mais comum. Com base nestes conceitos,
classifique V para as sentenças verdadeiras e F para as falsas:

( ) O SCR é um componente eletrônico semicondutor que trabalha de forma semelhante a um
diodo, ou seja, permite a passagem da corrente em um único sentido.
( ) O início da condução elétrica no SCR é regulado por um eletrodo especial, que recebe o
nome de gate (porta).
( ) A sigla SCR é a abreviação de Silicon Computer Recover, muito aplicado em ações de
chaveamento eletrônico.
( ) O SCR é formado por uma estrutura de quatro regiões semicondutoras PNPN. Cada uma
destas regiões, divididas em duas partes, forma um transistor.

Assinale a alternativa que apresenta a sequência CORRETA:
V - V - F - V.
F - F - V - F.
F - V - F - V.
V - V - F - F.

2 - Para o projeto de dimensionamento de um disjuntor é importante entender exatamente qual
tipo de carga será instalada. Alguns critérios devem ser levados em consideração para o
projeto. Sobre estes critérios para classificação dos disjuntores, analise as opções a seguir:

I- Tensão da corrente.
II- Modelo de execução.
III- Tensão de trabalho.
IV- Local da instalação.

Assinale a alternativa CORRETA:
As opções I e III estão corretas.
As opções I e IV estão corretas.
As opções I e II estão corretas.
As opções II, III e IV estão corretas.

3 - Tiristores são dispositivos semicondutores que operam em regime de chaveamento e
podem ser classificados quanto ao número de terminais e o sentido de condução da corrente
elétrica. Com base nestes conceitos, classifique V para as sentenças verdadeiras e F para as
falsas:

( ) Possuem uma estrutura de no mínimo quatro camadas semicondutoras em sequência P-N-
N-P.
( ) Permitem por meio de adequada ativação do terminal de controle, o chaveamento do estado
de bloqueio para estado de condução.
( ) O tiristor SCR permite que a corrente flua pelo dispositivo, entrando pelo terminal de cátodo
e saindo pelo terminal de ânodo.
( ) A condição de sentido de corrente dos SCRs é comandada através da aplicação de um
pulso de corrente ao terminal de porta (gate).

Assinale a alternativa que apresenta a sequência CORRETA:
V - F - F - V.
F - V - V - V.
F - V - F - V.
V - V - F - F.
4 - As correntes elétricas em dois fios condutores variam em função do tempo. O fluxo de
corrente em um condutor sempre gera calor, quanto maior o fluxo de corrente, maior é a
temperatura do condutor. Com base no exposto, analise as sentenças a seguir:

I- A demanda de calor excessiva se torna danosa para os componentes elétricos.
II- O fluxo excedente de calor é importante para o rápido aquecimento do sistema.
III- O excesso de calor, é importante para facilitar o fluxo da corrente.
IV- Um fluxo excedente de corrente pode gerar um superaquecimento, tendo como
consequência circuitos elétricos quentes.

Assinale a alternativa CORRETA:
As sentenças I e IV estão corretas.
As sentenças II e III estão corretas.
As sentenças I e II estão corretas.
As sentenças III e IV estão corretas.

5 - O avanço tecnológico ocorrido no século XX foi promovido em grande parte pela utilização
dos materiais semicondutores. Estes possuem uma condutividade elétrica moderada entre os
materiais condutores (como o alumínio e cobre) e materiais isolantes (como o vidro e plástico).
Com relação à principal característica dos átomos dos materiais semicondutores, assinale a
alternativa CORRETA:
Possuem dois elétrons na camada de valência, permitindo a formação entre si de ligações
covalentes.
Possuem seis elétrons na camada de valência, permitindo a formação entre si de ligações
covalentes.
Possuem oito elétrons na camada de valência, permitindo a formação entre si de ligações
covalentes.
Possuem quatro elétrons na camada de valência, permitindo a formação entre si de
ligações covalentes.
