RELATÓRIO DO LAB 1 – CIRCUITO CC
PARTE TEÓRICA

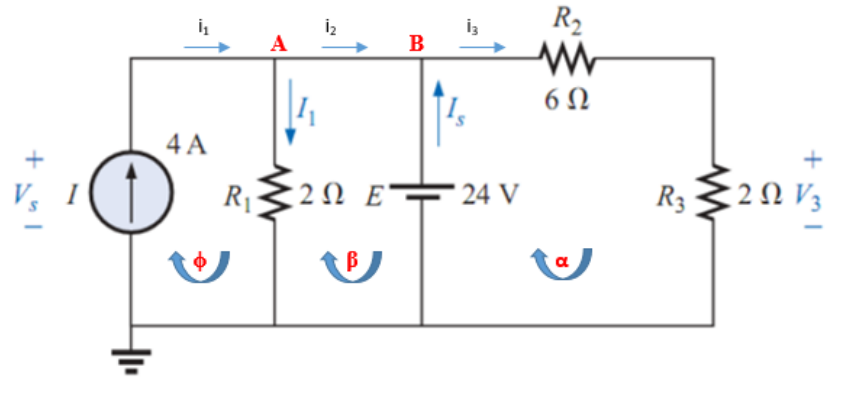

	Para descobrir as incógnitas VS, I1, IS e V3, será utilizada a Lei de Kirchhoff da tensão e das correntes (LKT e LKC, respectivamente). Inicialmente, é possível notar que i1 = 4A. Aplicando LKT na malha α, chega-se em: -24V + 6i3 + 2i3 = 0 🡪 i3 = 3 A.
	Por observação: V3 = i3 x R3 = 3 x 2 🡪 V3 = 6 V.
	Prosseguindo a análise, aplica-se LKT na malha β, chegando em: -2I1 + 24V = 0 🡪 I1 = 12 A. Em seguida, utiliza-se LKC no ponto A: -i1 + I1 + i2 = 0 🡪 i2 = i1 – I1 = 4 – 12 🡪 i2 = –8 A. O sinal negativo indica que o sentido arbitrário adotado inicialmente está indicando o sentido oposto ao da corrente real.
	Aplicando LKC para o ponto B agora com a corrente i2 no sentido correto: –IS + i3 + i2 = 0 🡪 IS = i2 + i3 = 8 + 3 🡪 IS = 11 A.
	Por fim, utilizando LKT na malha ϕ, têm-se que: –VS + 2I1 = 0 🡪 VS = 2I1 = 2 x 12 🡪 VS = 24 V.
