Exercício 1:

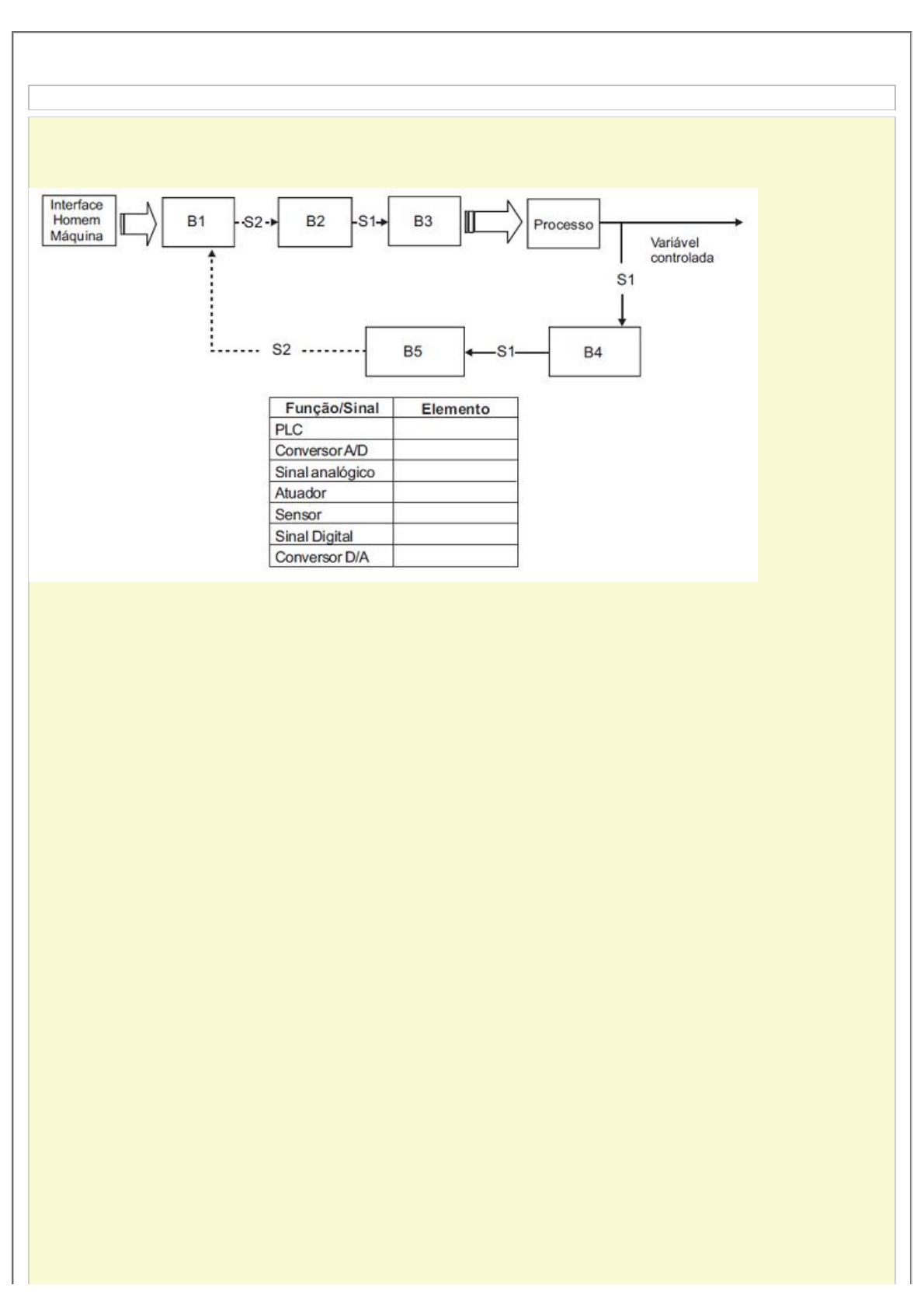

A figura a seguir mostra um diagrama de blocos correspondente a um processo industrial automático,
cujas funções encontram-se no quadro.
A seqüência correta, de cima para baixo, que preenche a coluna da direita do quadro, associando o
elemento à sua respectiva função, é:

A)
 B2 – B5 – S1 – B3 – B4 – S2 – B1
B)
 B1 – B5 – S2 – B3 – B4 – S1 – B2
C)
 B1 – B2 – S2 – B3 – B4 – S1 – B5
D)
 B1 – B5 – S1 – B3 – B4 – S2 – B2
E)
 B3 – B5 – S1 – B1 – B4 – S2 – B2
O aluno respondeu e acertou. Alternativa(D)
Comentários:
/
E)
D)
Exercício 2:
De acordo com o tipo de um processo industrial, existirá um sistema de controle adequado. Os
principais fatores na definição de qual sistema irá atuar em cada caso estão relacionados ao tipo de
variáveis a serem controladas e à distribuição da localização física (geográfica) destas variáveis. O
sistema de controle DCS (Distributed Control System), também chamado de SCD ou SDCD é adequado
a processos com:

A)
 predominância de variáveis discretas e concentradas geograficamente.
B)
 grande número de variáveis contínuas e concentradas geograficamente.
C)
 grande número de variáveis contínuas concentradas geograficamente e algumas variáveis discretas
dispersas em uma grande área geográfica.
D)
 grupos de poucas variáveis contínuas e discretas, grupos estes dispersos em uma grande área
geográfica.
E)
 poucos grupos de variáveis contínuas e discretas, grupos estes dispersos em uma grande área
geográfica.
O aluno respondeu e acertou. Alternativa(B)
Comentários:
B)
Exercício 3:

A figura apresenta o circuito elétrico de comando do relé K, onde as chaves S1, S2 e S3 são do tipo
sem retenção. Com relação a esse circuito, considere as seguintes afirmações:
/
I - a expressão booleana de acionamento do relé K é S1 S2/? S3/ ;
II - embora as chaves sejam do tipo sem retenção, o circuito possui a capacidade de manter energizado
o relé K, mesmo após a liberação da chave que o acionou;
III - a chave S3 é a única que permite desenergizar a bobina de comando do relé K.
Está(ão) correta(s) a(s) afirmação(ções):
A)
 I, apenas.
B)
 II, apenas.
C)
 I e III, apenas.
D)
 II e III, apenas.
E)
 I, II e III.
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E)
Exercício 4:
O Sistema Digital de Controle Distribuído (SDCD) é composto por uma Estação Central e por diversas
Estações Remotas, caracterizando-se como:

A)
 controle concentrado em uma Estação Remota e distribuído nas estações centrais.
B)
 controle concentrado em uma Estação Central e distribuído nas estações remotas.
C)
 controle concentrado em uma Estação Central e não distribuído nas estações remotas.
D)
 controle não concentrado em uma Estação Central e não distribuído nas estações remotas.
E)
 controle não concentrado em uma Estação Central e distribuído nas estações remotas.
/
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E)
Exercício 5:
Existem duas aplicações distintas para uso em controle e supervisão. A primeira é conhecida como
Sistema Digital de Controle Distribuído (SDCD) e a segunda, como Controle Supervisório e Aquisição
de Dados (SCADA). A esse respeito, analise as afirmativas a seguir:

I - O software supervisório utiliza a representação de objetos estáticos e animados de forma amigável,
que, juntos, representam todo o processo de uma planta em uma Interface Homem Máquina (IHM).
II - Para que seja estabelecida a comunicação entre o Controlador Lógico Programável (CLP) e o
software de supervisão, é utilizado um driver de comunicação.
III - O sistema Hot-Standby tem como objetivo permitir que dois servidores de supervisão e controle
estejam ativos simultaneamente, mesmo em ocorrência de possível falha de um deles.
IV - A ausência de ferramentas como banco de dados, impressão de relatórios, geração de alarmes e
histórico de tendências torna os sistemas de supervisão inapropriados ao operador.

É(São) correta(s) APENAS a(s) afirmativa(s)


A)
 I.
B)
 I e III.
C)
 III e IV.
D)
 I, II e IV.
E)
 II, III e IV.
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D)
/
Exercício 6:
Os sistemas instrumentados de segurança são fundamentais para a garantia operacional da unidade,
da vida humana e dos equipamentos envolvidos. A esse respeito, analise as afirmativas a seguir:

I - Sistemas automáticos com votação 1 de 2 são configurados para que, no caso de um dos dois
instrumentos estar funcionado a contento, este controle a malha em questão, enquanto o outro pode ser
reparado.
II - Sistemas automáticos com votação 2 de 2 são configurados para que, no caso um dos dois
instrumentos estar funcionando a contento, este controle a malha em questão, enquanto o outro pode
ser reparado.
III - Uma utilização para o conceito de falha segura é quando o canal de entrada de um Controlador
Lógico Programável (CLP) opera normalmente energizado, sendo que, em caso de falha do
equipamento de campo ou caso haja o rompimento dos fios, o alarme e o intertravamento da lógica de
controle atuam.
IV - Uma válvula normalmente aberta, instalada na saída de um tanque com gás pressurizado, está
configurada para operar fechada, abrindo somente quando for solicitado, sendo que, em caso de
shutdown, a alimentação elétrica desta válvula será desligada e, por questões de segurança,
permanecerá fechada.

São corretas APENAS as afirmativas:

A)
I e II.
B)
I e III.
C)
I e IV.
D)
II e III.
E)
II e IV.
O aluno respondeu e acertou. Alternativa(B)
Comentários:
B)
Exercício 7:
/

No processo de tratamento de efluentes de uma unidade industrial, parte do programa aplicativo,
representando a lógica de controle, está apresentado na figura a seguir.
Os dispositivos de entrada (E0 até E4) são, fisicamente, chaves que estão conectadas a um módulo de
entrada do Controlador Lógico Programável (CLP). As chaves (E1, E2 e E3) são normalmente abertas e
as chaves (E0 e E4), normalmente fechadas.
Ao módulo de saída do CLP está conectada a bobina do contato auxiliar que liga a bomba elétrica
dosadora.


Quais chaves devem ser acionadas para que a bomba dosadora seja ligada?

A)
 E1 e E2
B)
 E2 e E3
C)
 E3 e E4
D)
 E0, E1 e E2
E)
 E1, E2 e E3
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D)
Exercício 8:
/
Acidentes em unidades/plantas industriais com elevadas perdas materiais e humanas, além de graves
danos ao meio ambiente, mostraram a necessidade de evolução dos sistemas de segurança iniciais.
Por isso, foi criado o conceito dos Sistemas Instrumentados de Segurança (SIS) ou Sistemas de
Intertravamento de Segurança. Quanto à(s) forma(s) de atuação deste sistema, é correto afirmar que
há:


A)
 apenas uma, a do Intertravamento ativo, que provoca a parada segura da unidade sempre que os
valores das variáveis de processo (vazão, pressão, etc.), ultrapassam valores de operação limites,
dados como seguros.
B)
 apenas uma, a do Intertravamento passivo, que impede que equipamentos sejam ligados quando
condições de segurança obrigatórias não estejam atendidas.
C)
 apenas uma, a do Intertravamento geral de segurança, que atua diretamente na proteção, através dos
instrumentos autônomos de segurança industrial.
D)
 duas formas, a do Intertravamento passivo, que impede que equipamentos sejam ligados quando
condições de segurança obrigatórias não estejam atendidas, e a do Intertravamento ativo, que provoca
a parada segura da unidade sempre que os valores das variáveis de processo (vazão, pressão, etc.)
ultrapassam valores de operação limites, dados como seguros.
E)
 duas formas, a do Intertravamento passivo, que impede que equipamentos sejam ligados quando
condições de segurança obrigatórias não estejam atendidas, e a do Intertravamento geral de segurança,
que atua diretamente na proteção, através dos instrumentos autônomos de segurança industrial.
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D)
