CURSO BÁSICO HEMODINÂMICA: PROJEÇÕES

 A Equipe CardioPapers inaugura o novo Departamento de Hemodinâmica com
objetivo de atualização e complementação na formação nesta especialidade.
Como título inaugural, iniciaremos o curso básico de hemodinâmica ministrados
por colaboradores dos maiores centros do Brasil.
 Hoje iniciamos uma coleção de artigos específicos sobre Hemodinâmica
e Cardiologia Intervencionista. Na ideia de apresentar alguns fundamentos
básicos, iniciamos as apresentações com um módulo de projeções coronárias.

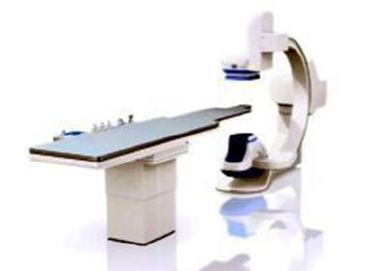

De forma bem direta, como o coração se encontra
disposto obliquamente dentro da caixa torácica, as projeções na
Cineangiocoronariografia são realizadas de forma oblíqua, podendo ser anterior
direita (RAO) ou anterior esquerda (LAO) (quando o intensificador, que é a
porção do aparelho que fica acima do paciente, está disposto anteriormente e à
direita ou à esquerda deste, respectivamente) e cranial ou caudal (quando o
intensificador está disposto superiormente ou inferiormente em relação à altura
do coração).
Algumas regras são fundamentais ao se avaliar uma cineangiocoronariografia:
1o) a coluna vertebral fica à direita da imagem nas projeções oblíquas
esquerdas e fica à esquerda da imagem nas projeções oblíquas direitas.
2o) a artéria circunflexa (ACX) se projeta para a posição do intensificador
(assim, por exemplo, numa projeção RAO e caudal, a ACX irá se dirigir para
baixo e para a direita do paciente).
3o) o diafragma geralmente ocupa uma maior porção do filme nas
projeções craniais.
 A partir deste preâmbulo, é necessário
que se tenha um pouco de noção de
anatomia coronária para interpretar bem
este exame (assim como é extremamente
importante ter um bom domínio de
anatomia para interpretar bem a maioria
dos exames de imagem). A coronária
esquerda é composta, na maioria das
vezes, de um tronco único (tronco de
coronária esquerda, TCE), que se bifurca
e origina a artéria descendente anterior
(ADA; ou interventricular anterior) e a artéria circunflexa (ACX). Os ramos
da ADA são os ramos diagonais e os ramos septais (e ainda um ramo pouco
referido, que é a ventricular anterior, algumas vezes seu primeiro ramo). Os
ramos da ACX são os ramos marginais obtusos (em virtude do ângulo entre 900 e
180o que fazem em sua origem da ACX). Algumas vezes, há um ramo que surge
exatamente entre a origem da ADA e da ACX, representando, na verdade,
uma trifurcação do TCE; é o ramo diagonalis ou intermédio (quando este surge
bem no início da ACX é conhecido como ramo marginalis).
 A coronária direita (ACD) tem um formato que
lembra um ‘C’ e emite vários ramos, quais sejam, o ramo
do nó sinusal, o ramo do cone, os ramos marginais agudos
(se originam da ACD formando um ângulo com esta entre
0o e 90o), e por fim se bifurca em dois ramos: o ventricular
posterior (VP, que normalmente emite o ramo do nó
atrioventricular) e o descendente posterior (DP, este que
geralmente cruza o crux cordis e determina a dominância
coronária; em 85% dos casos, esta dominância é da ACD).
O ramo DP normalmente é reconhecido angiograficamente como o que emite
os ramos septais inferiores.


PROJEÇÕES (PARTE 2)

Projeções coronárias em Cineangiocoronariografia (Coronária Esquerda)
Dando seguimento às apresentações sobre projeções coronárias em
Cineangiocoronariografia, hoje falaremos sobre as projeções para a coronária
esquerda.
Em geral, são necessárias pelo menos 4 projeções para análise do
território coronário esquerdo, podendo ser realizada outras projeções conforme
a necessidade para algumas situações (por exemplo, algumas vezes há
dificuldade em se visualizar o óstio ou a porção proximal da ADA e da ACX em
vasos muito tortuosos).
Na maioria das vezes, nestas 4 projeções o intensificador segue
uma rotação horária ao redor do paciente, com a primeira projeção em
posição caudal e direita (OAD), terminando com a projeção em
posição caudal e esquerda (OAE), esta última a famosa ‘spider’ (a árvore
coronária lembra uma aranha nesta visualização). Vale ressaltar que, em alguns
centros, a primeira projeção é uma póstero-anterior (PA) pura.
 Tendo isto em mente, e as regras comentadas na apresentação passada,
vejamos as principais projeções para a coronária esquerda (em geral, ao analisar
uma cineangiocoronariografia, observe que a sequência é a que segue abaixo):

Ao se analisar estas projeções, deve-se ter em mente a regra da ACX, o
que facilita bastante a localização dos ramos coronários principais e de seus
subramos. Outra forma de se analisar as projeções é entendendo que cada ramo
e subramo tem um óstio e três terços (um proximal, um médio e um distal); com
isto, cada projeção tem seu fundamento para visualizar melhor cada porção do
vaso (por exemplo, a projeção spider é boa para visualizar o óstio dos principais
ramos – ADA, ACX, ramos diagonais e marginais, além de visualizar bem o
TCE). Outra observação é que, em geral, as projeções craniais visualizam
melhor a ADA, e as projeções caudais visualizam melhor a ACX.

PROJEÇÕES (PARTE 3)
Projeções coronárias em Cineangiocoronariografia (Coronária Direitas)
Dando seguimento às apresentações sobre projeções coronárias em
Cineangiocoronariografia, hoje falaremos sobre as projeções para a coronária
direita.
Em geral, são necessárias pelo menos 2 projeções para visualizar a
coronária direita: uma esquerda (OAE) pura, que evidencia bem a forma em ‘C’
da ACD, e uma direita (OAD) pura. Há apenas uma ressalva: a bifurcação da
ACD em ramos VP e DP é melhor visualizada em projeção PA cranial ou em OAE
cranial; assim, pode-se omitir a projeção OAE pura e, primeiramente, realizar
uma projeção OAE cranial, e, a seguir, a OAD pura.
Seguem as projeção OAE cranial e OAD pura.

Como explicado anteriormente, a projeção PA cranial é opcional, mas expõe bem
a bifurcação da ACD nos ramos VP e DP.

Por fim, vale ressaltar que a projeção OAD pura, além de permitir visualizar o
ramo DP em toda a sua extensão, dando os ramos septais desta em direção
superior, oferece uma boa visualização de colaterais distais da ACD para a ADA.
Na próxima apresentação, falaremos sobre ventriculografia.
Como já discutido anteriormente, o implante transcateter de bioprótese
valvar aórtica (TAVI – da sigla em inglês: transcatheter aortic valve implantation)
para tratamento da estenose aórtica grave e sintomática é um tratamento bem
estabelecido para os pacientes de moderado risco cirúrgico, alto ou muito alto
risco cirúrgico.
Também é uma alternativa terapêutica para o tratamento de biopróteses
cirúrgicas degeneradas (Valve-in-Valve) e estenose aórtica bicúspide. Também
já foi discutido que o emprego da TAVI para o grupo de pacientes mais jovens e
de baixo risco era limitada devido às incertezas em relação a durabilidade da
bioprótese transcateter no longo prazo assim como sua comparação com as
próteses cirúrgicas habitualmente empregadas nesses pacientes.
 É sabido que as próteses cirúrgicas convencionais tem durabilidade > 5-
10anos. Na semana passada, foi publicado no Journal of American College of
Cardiology (JACC), 2 estudos e 1 editorial abordando o assunto da durabilidade
da bioprótese valvar aórtica transcateter. Trata-se do acompanhamento do
estudo NOTION e do registro Britânico U.K.TAVI que mostraram baixas taxas de
deterioração valvar em seguimento de longo prazo (6 anos no estudo Notion e
mediana de 5,8 anos, variando de 5 a 10 anos, no registro britânico).
Relembrando, o NOTION foi o primeiro estudo a incluir pacientes de baixo
risco cirúrgico, idade 78-79anos, para comparação dos tratamentos
cirúrgico(n=135) vs TAVI (n=139) com a prótese autoexpansível de primeira
geração CoreValve (Medtronic). No seguimento de 6 anos, a mortalidade
permaneceu semelhante (p = 0,58) entre os grupos.
A deterioração valvarestrutural foi definida nesse estudo por gradiente
médio ≥ 20 mmHg, aumento ≥ 10 mmHg em 3 meses ou regurgitação aórtica
maior que leve intra-prótese nova ou piorando. Chama atenção que a
deterioração estrutural da prótese valvar aórtica ocorreu em 24% dos pacientes
cirúrgicos vs 4,8% dos pacientes TAVI (P< 0,001), caracterizado principalmente
por gradientes transvalvares elevados (≥ 20 mmHg) após o procedimento.
Deterioração valvar não estrutural, definida como mismatch paciente-prótese
moderado a grave ou leak paravalvar moderado a grave, ocorreu de forma
semelhante entre os grupos cirúrgicos e transcateter (57,8% vs 54%; p=0,52).
Não houve nenhum caso de trombose de prótese e a taxa de endocardite
infecciosa foi semelhante entre os grupos (5,9% vs 5,8%; p = 0,52). As taxas de
falência da prótese valvar aórtica também foi similar, sendo definida por morte
relacionada a prótese, reintervenção valvar ou deterioração estrutural grave. Os
autores concluem que apesar do bom desempenho da prótese autoexpansível
CoreValve no médio prazo (6 anos), o seguimento prolongado de ensaios
clínicos randomizados são necessários para confirmar esses resultados.
Por sua vez, a análise do registro de TAVI britânico (U.K. TAVI), que
incluiu 241 pacientes com média de idade de 79 ± 7,5 anos, mostrou que a
incidência geral de deterioração valvar pelo menos moderada foi de apenas
8,7%. Nesse registro, as duas principais bipróteses transcateteres implantadas
foram a autoexpansível CoreValve (Medtronic) em 64%, seguida pela balão
expansível Sapien / Sapien XT (Edwards Lifesciences) em 35% dos casos.
Degeneração grave foi bastante rara ocorrendo em apenas 1 paciente (<1%)
após 5,3 anos do implante. 15 casos TAVI foram realizados para tratar prótese
cirúrgica degenerada e nesses casos não foi observado deterioração da válvula
transcateter em longo prazo de acompanhamento. Os autores concluíram que a
função valvar transcateter a longo prazo é excelente, com 91% dos pacientes
livres de deterioração valvar entre 5 e 10 anos do implante.
No editorial, são feitas algumas ponderações em relação aos critérios
para considerar deterioração valvar em ambos os estudos, porém mesmo
considerando critérios mais rigorosos, as taxas de deterioração hemodinâmica
ou estrutural são maiores com a cirurgia convencional do que com a TAVI.
Portanto, podemos ficar com as seguintes informações:
A durabilidade da bioprótese transcateter é pelo menos igual a da
bioprótese cirúrgica. Em seguimento de 5-10 anos, a taxa de deterioração da
prótese valvar aórtica transcateter foi baixa.
A TAVI continua a evoluir, com próteses autoexpansível e expansível por
balão já na 3 geração, com menor perfil dos devices permitindo a realização da
maioria dos casos pela via transfemoral, menor necessidade de marcapasso e
diminuição do leak paravalvar, além do uso da estratégia minimalista em muitos
centros, permitindo melhores resultados a curto prazo.
